Нагрівач преформ

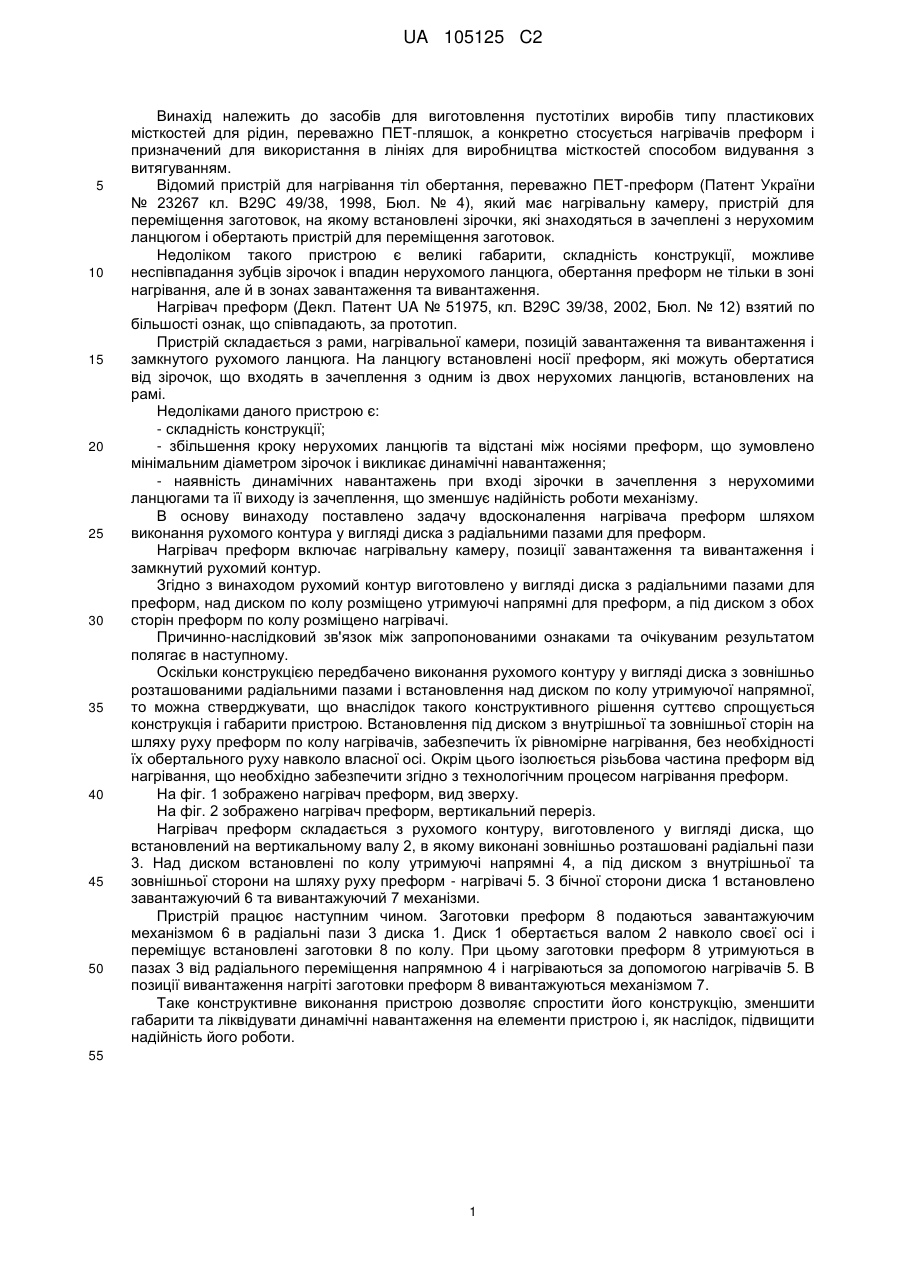

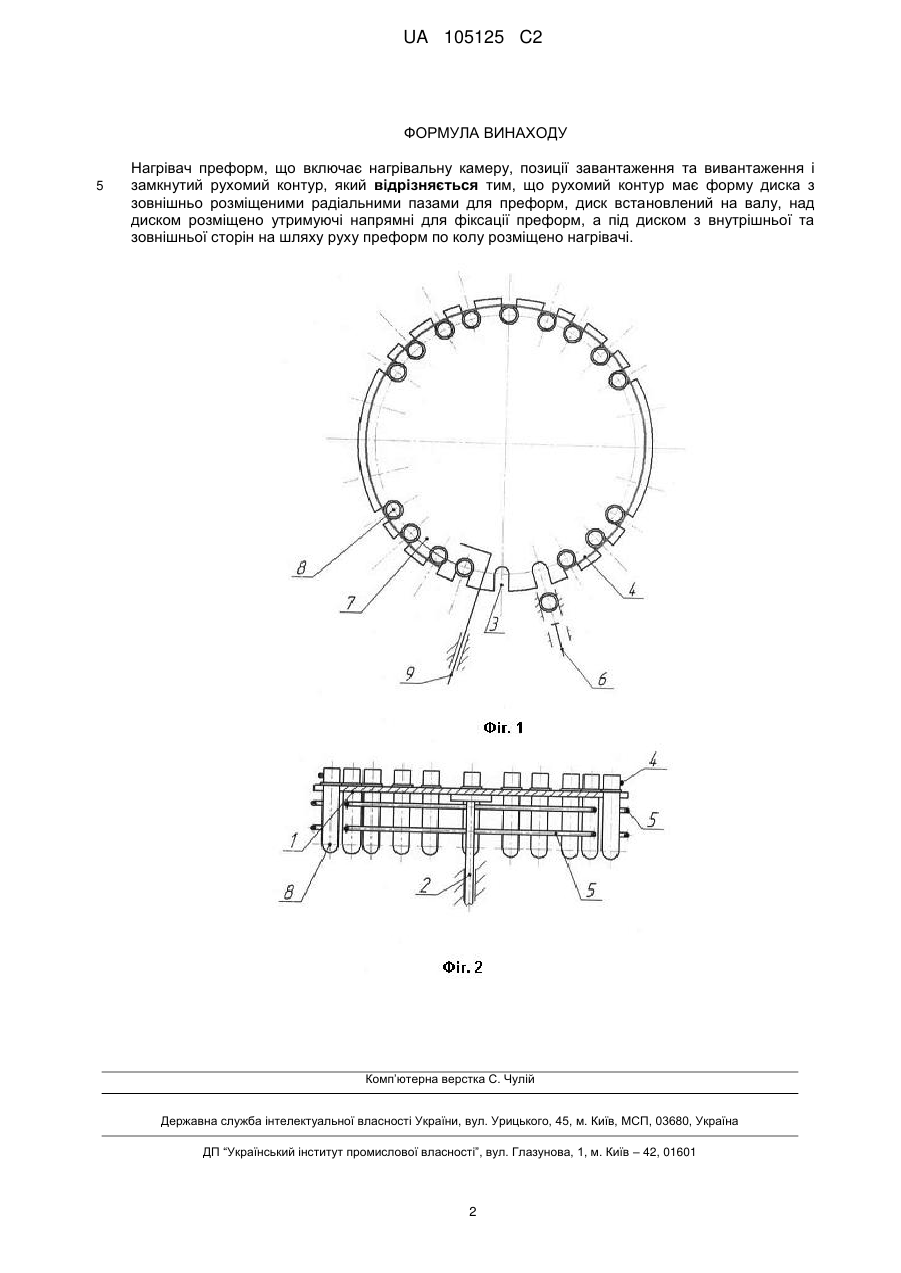

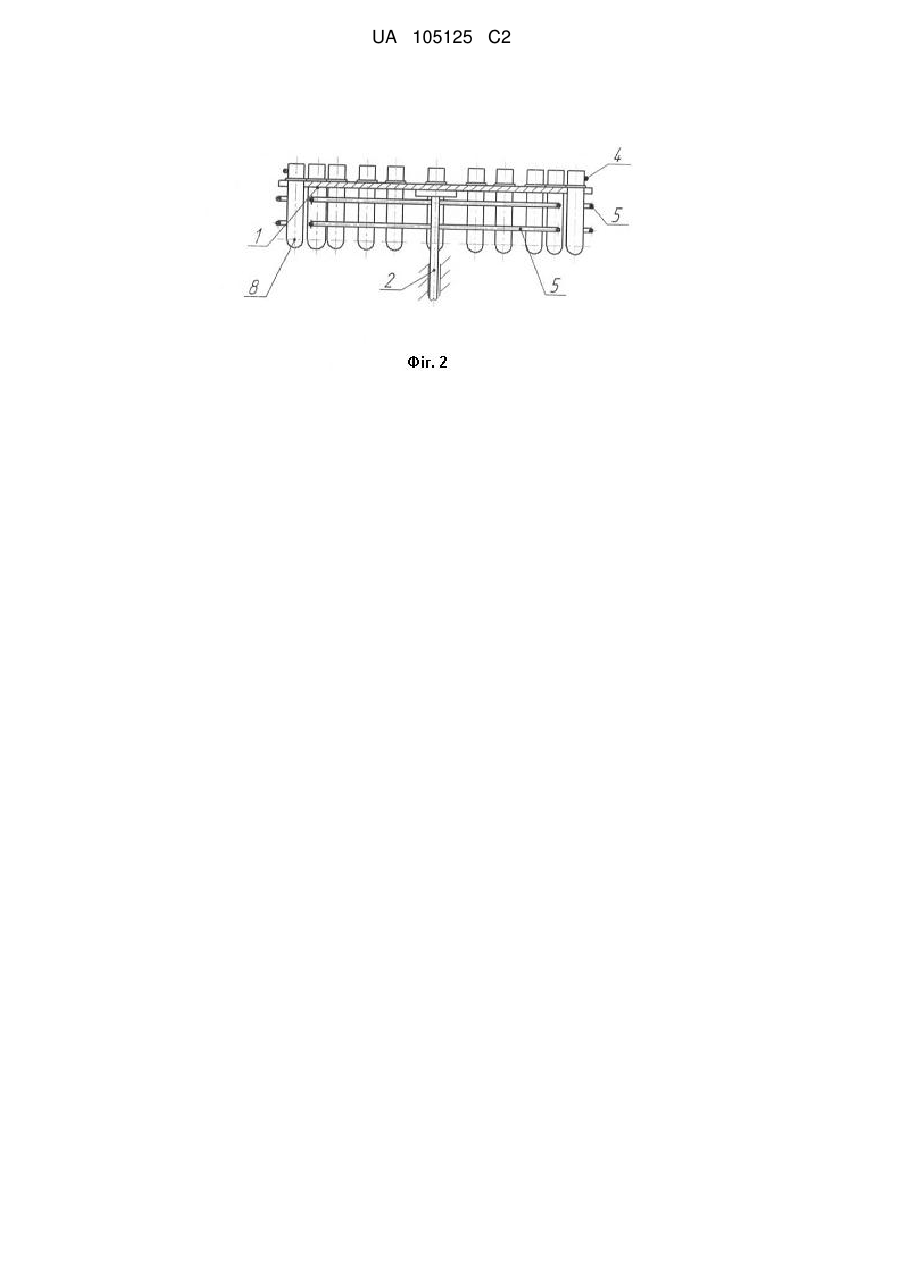

Реферат: Винахід належить до засобів для виготовлення пустотілих виробів типу пластикових місткостей для рідин, переважно ΠΕТ-пляшок, а конкретно стосується нагрівачів преформ і призначений для використання в лініях для виробництва місткостей способом видування з витягуванням. Нагрівач преформ має нагрівальну камеру, позиції завантаження та вивантаження і замкнутий рухомий контур. Рухомий контур має форму диска з зовнішньо розміщеними радіальними пазами для преформ. Диск встановлений на валу. Над диском по колу розміщено утримуючі напрямні для фіксації преформ. Під диском з внутрішньої та зовнішньої сторін на шляху руху преформ по колу розміщено нагрівачі. Таке конструктивне виконання пристрою дозволяє спростити його конструкцію, зменшити габарити та ліквідувати динамічні навантаження на елементи пристрою і, як наслідок, підвищити надійність його роботи. UA 105125 C2 (12) UA 105125 C2 UA 105125 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до засобів для виготовлення пустотілих виробів типу пластикових місткостей для рідин, переважно ПЕТ-пляшок, а конкретно стосується нагрівачів преформ і призначений для використання в лініях для виробництва місткостей способом видування з витягуванням. Відомий пристрій для нагрівання тіл обертання, переважно ПЕТ-преформ (Патент України № 23267 кл. В29С 49/38, 1998, Бюл. № 4), який має нагрівальну камеру, пристрій для переміщення заготовок, на якому встановлені зірочки, які знаходяться в зачеплені з нерухомим ланцюгом і обертають пристрій для переміщення заготовок. Недоліком такого пристрою є великі габарити, складність конструкції, можливе неспівпадання зубців зірочок і впадин нерухомого ланцюга, обертання преформ не тільки в зоні нагрівання, але й в зонах завантаження та вивантаження. Нагрівач преформ (Декл. Патент UA № 51975, кл. В29С 39/38, 2002, Бюл. № 12) взятий по більшості ознак, що співпадають, за прототип. Пристрій складається з рами, нагрівальної камери, позицій завантаження та вивантаження і замкнутого рухомого ланцюга. На ланцюгу встановлені носії преформ, які можуть обертатися від зірочок, що входять в зачеплення з одним із двох нерухомих ланцюгів, встановлених на рамі. Недоліками даного пристрою є: - складність конструкції; - збільшення кроку нерухомих ланцюгів та відстані між носіями преформ, що зумовлено мінімальним діаметром зірочок і викликає динамічні навантаження; - наявність динамічних навантажень при вході зірочки в зачеплення з нерухомими ланцюгами та її виходу із зачеплення, що зменшує надійність роботи механізму. В основу винаходу поставлено задачу вдосконалення нагрівача преформ шляхом виконання рухомого контура у вигляді диска з радіальними пазами для преформ. Нагрівач преформ включає нагрівальну камеру, позиції завантаження та вивантаження і замкнутий рухомий контур. Згідно з винаходом рухомий контур виготовлено у вигляді диска з радіальними пазами для преформ, над диском по колу розміщено утримуючі напрямні для преформ, а під диском з обох сторін преформ по колу розміщено нагрівачі. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено виконання рухомого контуру у вигляді диска з зовнішньо розташованими радіальними пазами і встановлення над диском по колу утримуючої напрямної, то можна стверджувати, що внаслідок такого конструктивного рішення суттєво спрощується конструкція і габарити пристрою. Встановлення під диском з внутрішньої та зовнішньої сторін на шляху руху преформ по колу нагрівачів, забезпечить їх рівномірне нагрівання, без необхідності їх обертального руху навколо власної осі. Окрім цього ізолюється різьбова частина преформ від нагрівання, що необхідно забезпечити згідно з технологічним процесом нагрівання преформ. На фіг. 1 зображено нагрівач преформ, вид зверху. На фіг. 2 зображено нагрівач преформ, вертикальний переріз. Нагрівач преформ складається з рухомого контуру, виготовленого у вигляді диска, що встановлений на вертикальному валу 2, в якому виконані зовнішньо розташовані радіальні пази 3. Над диском встановлені по колу утримуючі напрямні 4, а під диском з внутрішньої та зовнішньої сторони на шляху руху преформ - нагрівачі 5. З бічної сторони диска 1 встановлено завантажуючий 6 та вивантажуючий 7 механізми. Пристрій працює наступним чином. Заготовки преформ 8 подаються завантажуючим механізмом 6 в радіальні пази 3 диска 1. Диск 1 обертається валом 2 навколо своєї осі і переміщує встановлені заготовки 8 по колу. При цьому заготовки преформ 8 утримуються в пазах 3 від радіального переміщення напрямною 4 і нагріваються за допомогою нагрівачів 5. В позиції вивантаження нагріті заготовки преформ 8 вивантажуються механізмом 7. Таке конструктивне виконання пристрою дозволяє спростити його конструкцію, зменшити габарити та ліквідувати динамічні навантаження на елементи пристрою і, як наслідок, підвищити надійність його роботи. 55 1 UA 105125 C2 ФОРМУЛА ВИНАХОДУ 5 Нагрівач преформ, що включає нагрівальну камеру, позиції завантаження та вивантаження і замкнутий рухомий контур, який відрізняється тим, що рухомий контур має форму диска з зовнішньо розміщеними радіальними пазами для преформ, диск встановлений на валу, над диском розміщено утримуючі напрямні для фіксації преформ, а під диском з внутрішньої та зовнішньої сторін на шляху руху преформ по колу розміщено нагрівачі. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
