Нагрівач преформ

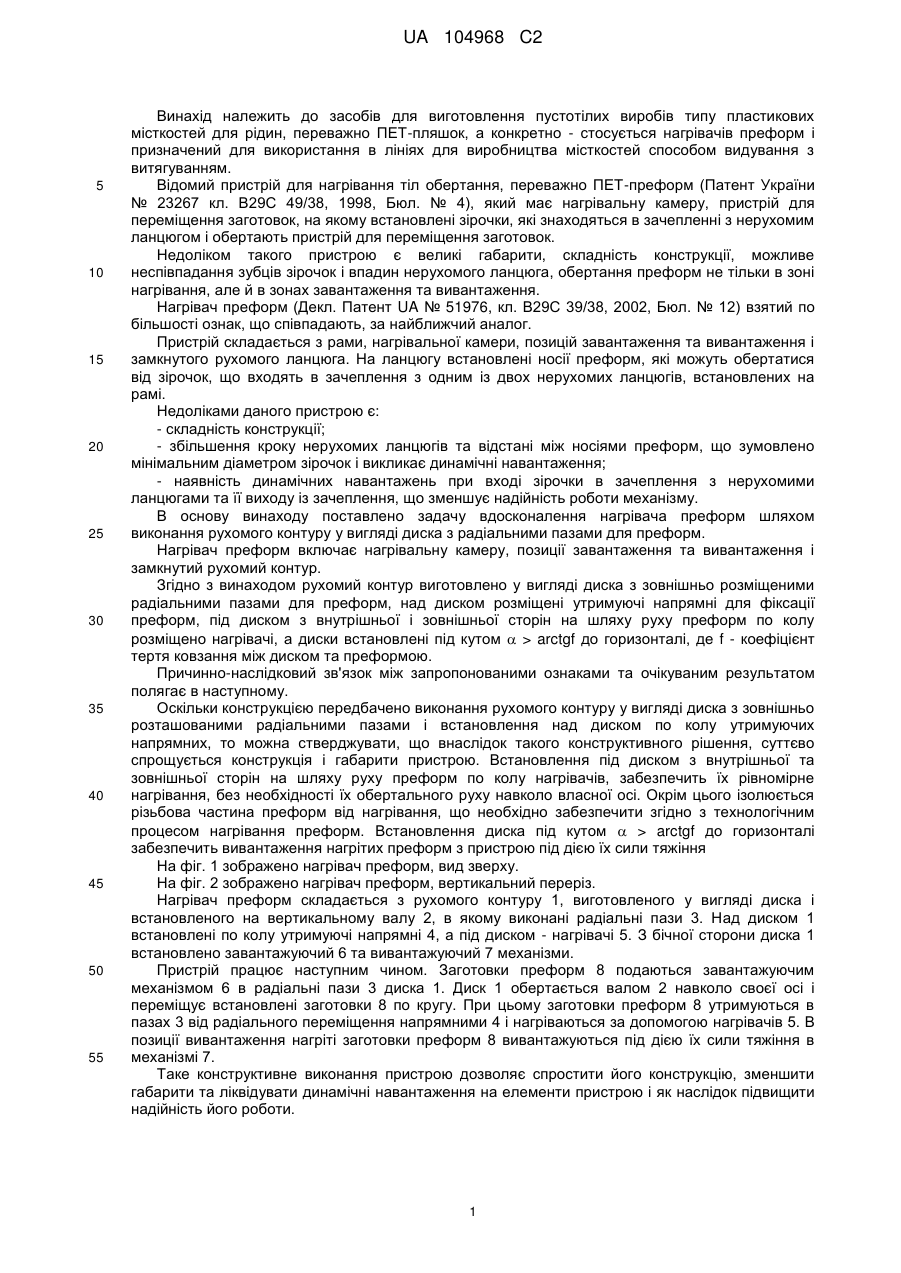

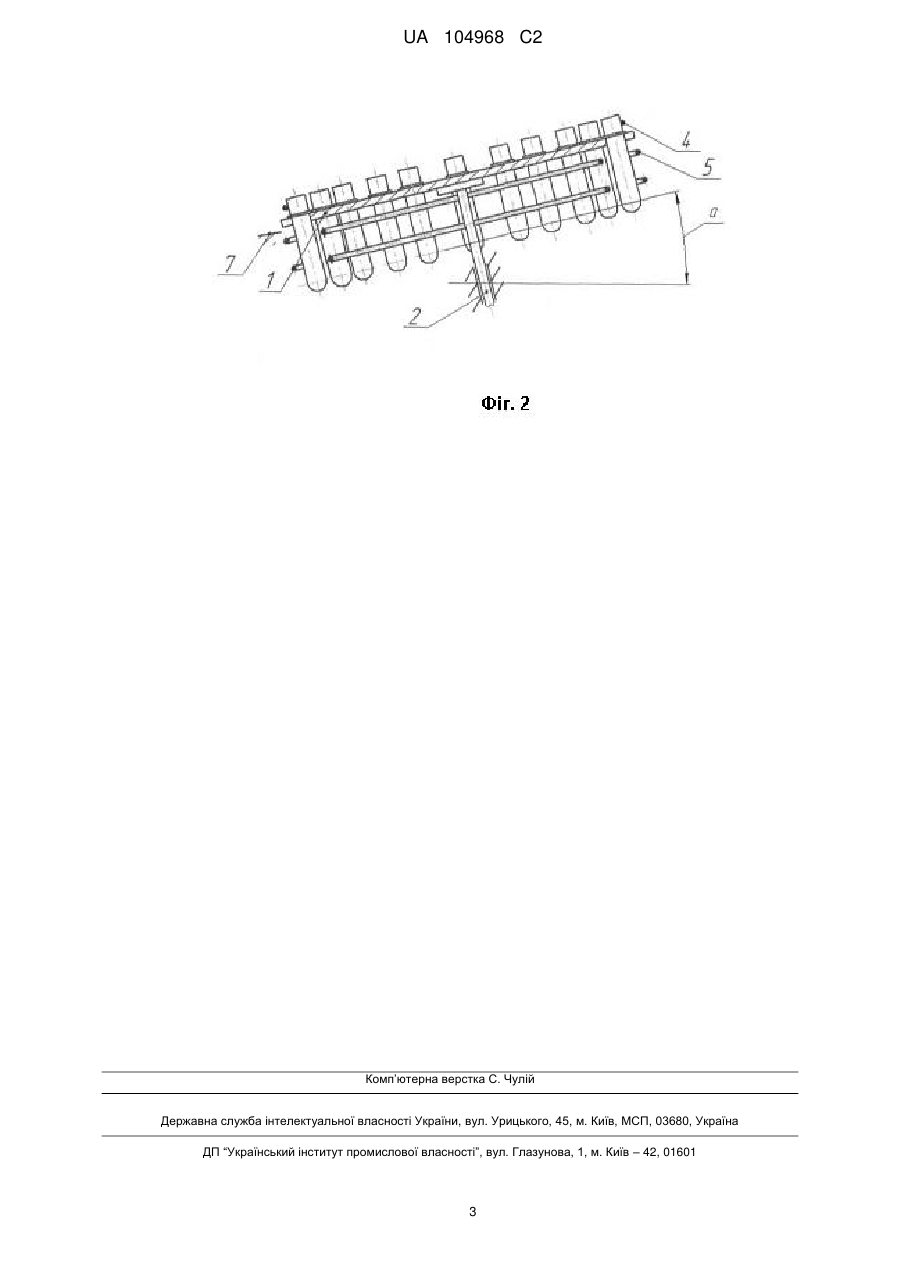

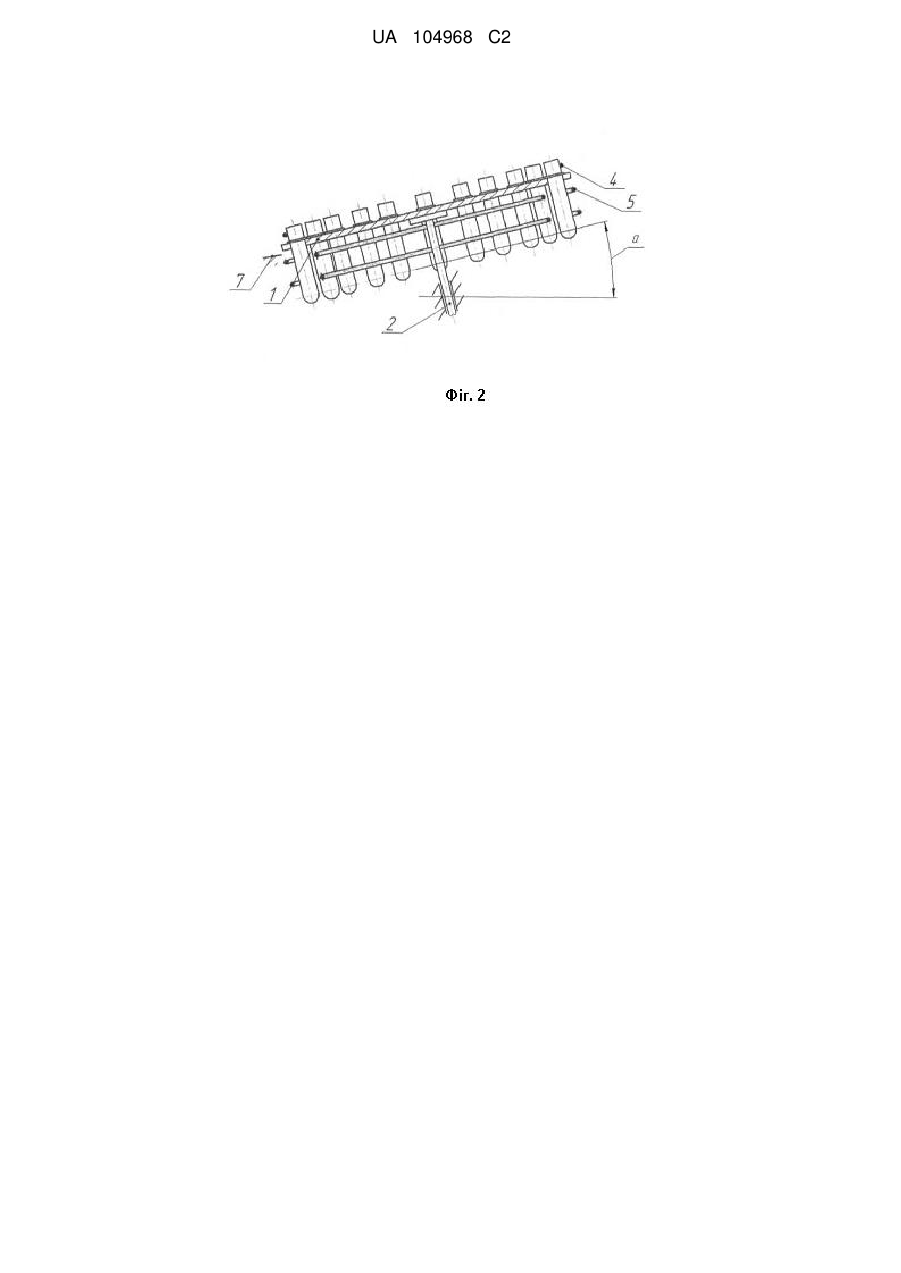

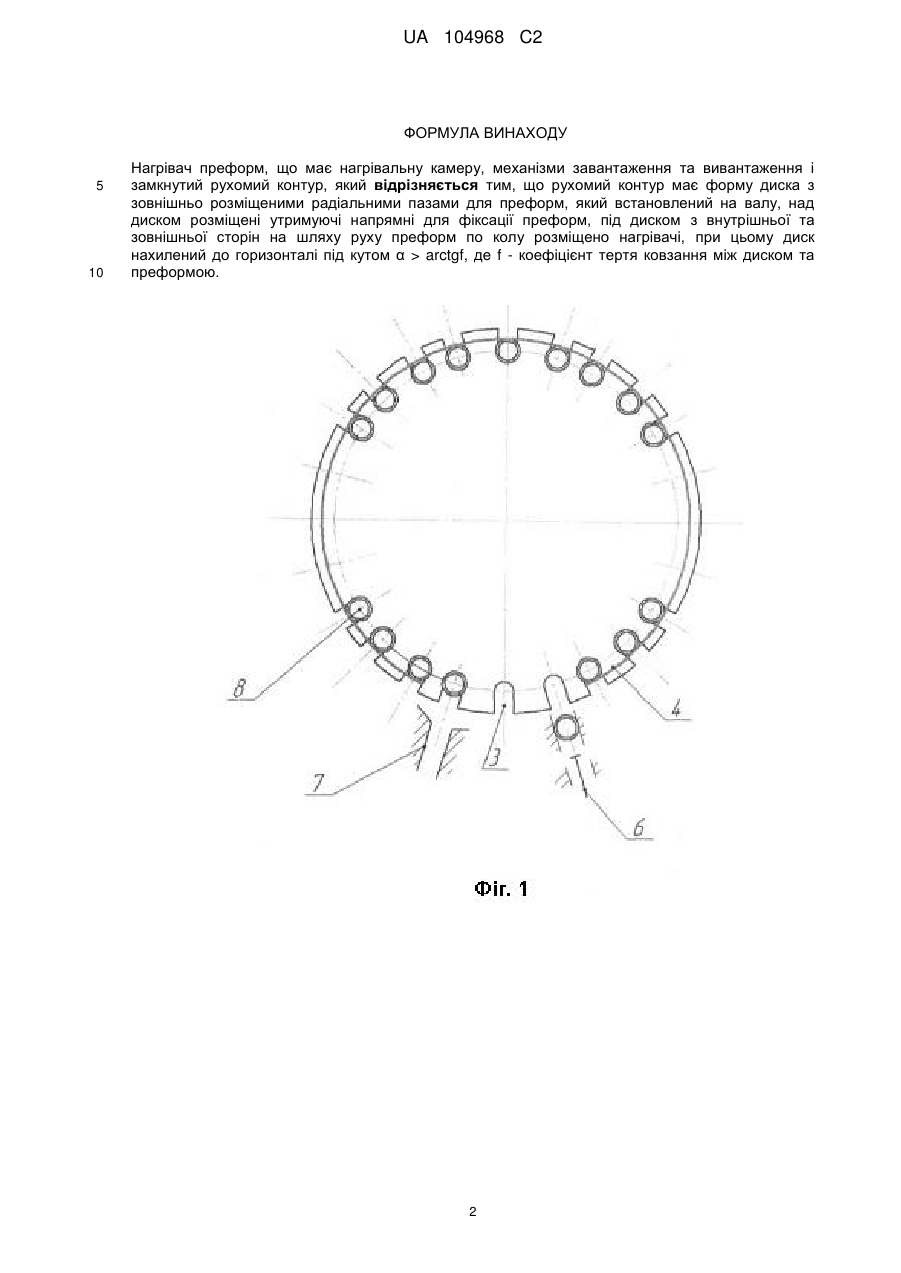

Реферат: Винахід належить до засобів для виготовлення пустотілих виробів типу пластикових місткостей для рідин, переважно ПЕТ-пляшок, а конкретно стосується нагрівачів преформ і призначений для використання в лініях для виробництва місткостей способом видування з витягуванням. Нагрівач преформ містить нагрівальну камеру, механізми завантаження та вивантаження і замкнутий рухомий контур. Рухомий контур виготовлено у вигляді диска з зовнішньо розміщеними радіальними пазами для преформ, над диском розміщені утримуючі напрямні для фіксації преформ. Під диском з внутрішньої і зовнішньої сторін на шляху руху преформ по колу розміщено нагрівачі. Диски встановлені під кутом α > arctgf до горизонталі, де f - коефіцієнт тертя ковзання між диском та преформою. UA 104968 C2 (12) UA 104968 C2 UA 104968 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до засобів для виготовлення пустотілих виробів типу пластикових місткостей для рідин, переважно ПЕТ-пляшок, а конкретно - стосується нагрівачів преформ і призначений для використання в лініях для виробництва місткостей способом видування з витягуванням. Відомий пристрій для нагрівання тіл обертання, переважно ПЕТ-преформ (Патент України № 23267 кл. В29С 49/38, 1998, Бюл. № 4), який має нагрівальну камеру, пристрій для переміщення заготовок, на якому встановлені зірочки, які знаходяться в зачепленні з нерухомим ланцюгом і обертають пристрій для переміщення заготовок. Недоліком такого пристрою є великі габарити, складність конструкції, можливе неспівпадання зубців зірочок і впадин нерухомого ланцюга, обертання преформ не тільки в зоні нагрівання, але й в зонах завантаження та вивантаження. Нагрівач преформ (Декл. Патент UA № 51976, кл. В29С 39/38, 2002, Бюл. № 12) взятий по більшості ознак, що співпадають, за найближчий аналог. Пристрій складається з рами, нагрівальної камери, позицій завантаження та вивантаження і замкнутого рухомого ланцюга. На ланцюгу встановлені носії преформ, які можуть обертатися від зірочок, що входять в зачеплення з одним із двох нерухомих ланцюгів, встановлених на рамі. Недоліками даного пристрою є: - складність конструкції; - збільшення кроку нерухомих ланцюгів та відстані між носіями преформ, що зумовлено мінімальним діаметром зірочок і викликає динамічні навантаження; - наявність динамічних навантажень при вході зірочки в зачеплення з нерухомими ланцюгами та її виходу із зачеплення, що зменшує надійність роботи механізму. В основу винаходу поставлено задачу вдосконалення нагрівача преформ шляхом виконання рухомого контуру у вигляді диска з радіальними пазами для преформ. Нагрівач преформ включає нагрівальну камеру, позиції завантаження та вивантаження і замкнутий рухомий контур. Згідно з винаходом рухомий контур виготовлено у вигляді диска з зовнішньо розміщеними радіальними пазами для преформ, над диском розміщені утримуючі напрямні для фіксації преформ, під диском з внутрішньої і зовнішньої сторін на шляху руху преформ по колу розміщено нагрівачі, а диски встановлені під кутом  > arctgf до горизонталі, де f - коефіцієнт тертя ковзання між диском та преформою. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено виконання рухомого контуру у вигляді диска з зовнішньо розташованими радіальними пазами і встановлення над диском по колу утримуючих напрямних, то можна стверджувати, що внаслідок такого конструктивного рішення, суттєво спрощується конструкція і габарити пристрою. Встановлення під диском з внутрішньої та зовнішньої сторін на шляху руху преформ по колу нагрівачів, забезпечить їх рівномірне нагрівання, без необхідності їх обертального руху навколо власної осі. Окрім цього ізолюється різьбова частина преформ від нагрівання, що необхідно забезпечити згідно з технологічним процесом нагрівання преформ. Встановлення диска під кутом  > arctgf до горизонталі забезпечить вивантаження нагрітих преформ з пристрою під дією їх сили тяжіння На фіг. 1 зображено нагрівач преформ, вид зверху. На фіг. 2 зображено нагрівач преформ, вертикальний переріз. Нагрівач преформ складається з рухомого контуру 1, виготовленого у вигляді диска і встановленого на вертикальному валу 2, в якому виконані радіальні пази 3. Над диском 1 встановлені по колу утримуючі напрямні 4, а під диском - нагрівачі 5. З бічної сторони диска 1 встановлено завантажуючий 6 та вивантажуючий 7 механізми. Пристрій працює наступним чином. Заготовки преформ 8 подаються завантажуючим механізмом 6 в радіальні пази 3 диска 1. Диск 1 обертається валом 2 навколо своєї осі і переміщує встановлені заготовки 8 по кругу. При цьому заготовки преформ 8 утримуються в пазах 3 від радіального переміщення напрямними 4 і нагріваються за допомогою нагрівачів 5. В позиції вивантаження нагріті заготовки преформ 8 вивантажуються під дією їх сили тяжіння в механізмі 7. Таке конструктивне виконання пристрою дозволяє спростити його конструкцію, зменшити габарити та ліквідувати динамічні навантаження на елементи пристрою і як наслідок підвищити надійність його роботи. 1 UA 104968 C2 ФОРМУЛА ВИНАХОДУ 5 10 Нагрівач преформ, що має нагрівальну камеру, механізми завантаження та вивантаження і замкнутий рухомий контур, який відрізняється тим, що рухомий контур має форму диска з зовнішньо розміщеними радіальними пазами для преформ, який встановлений на валу, над диском розміщені утримуючі напрямні для фіксації преформ, під диском з внутрішньої та зовнішньої сторін на шляху руху преформ по колу розміщено нагрівачі, при цьому диск нахилений до горизонталі під кутом α > arctgf, де f - коефіцієнт тертя ковзання між диском та преформою. 2 UA 104968 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
