Нагрівач преформ

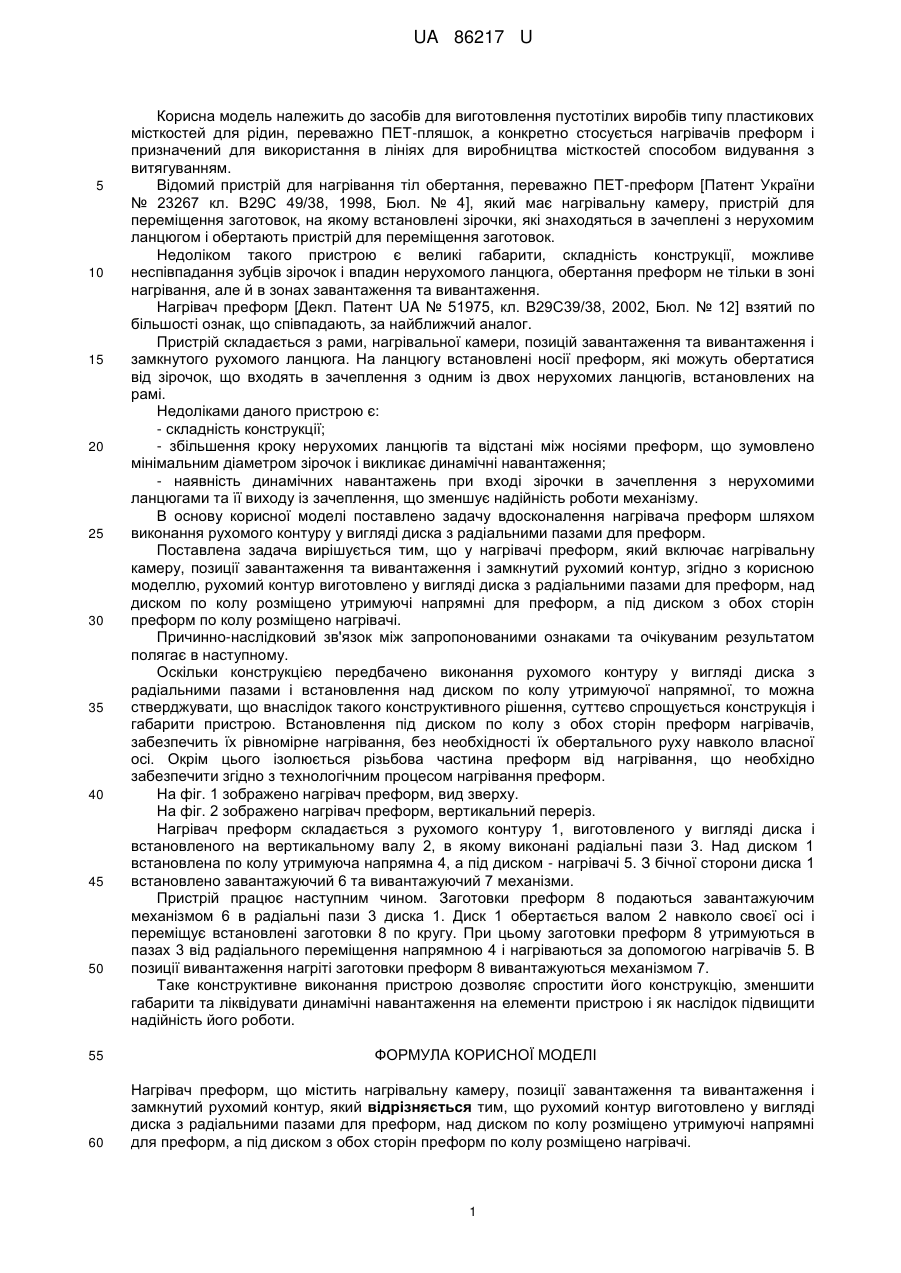

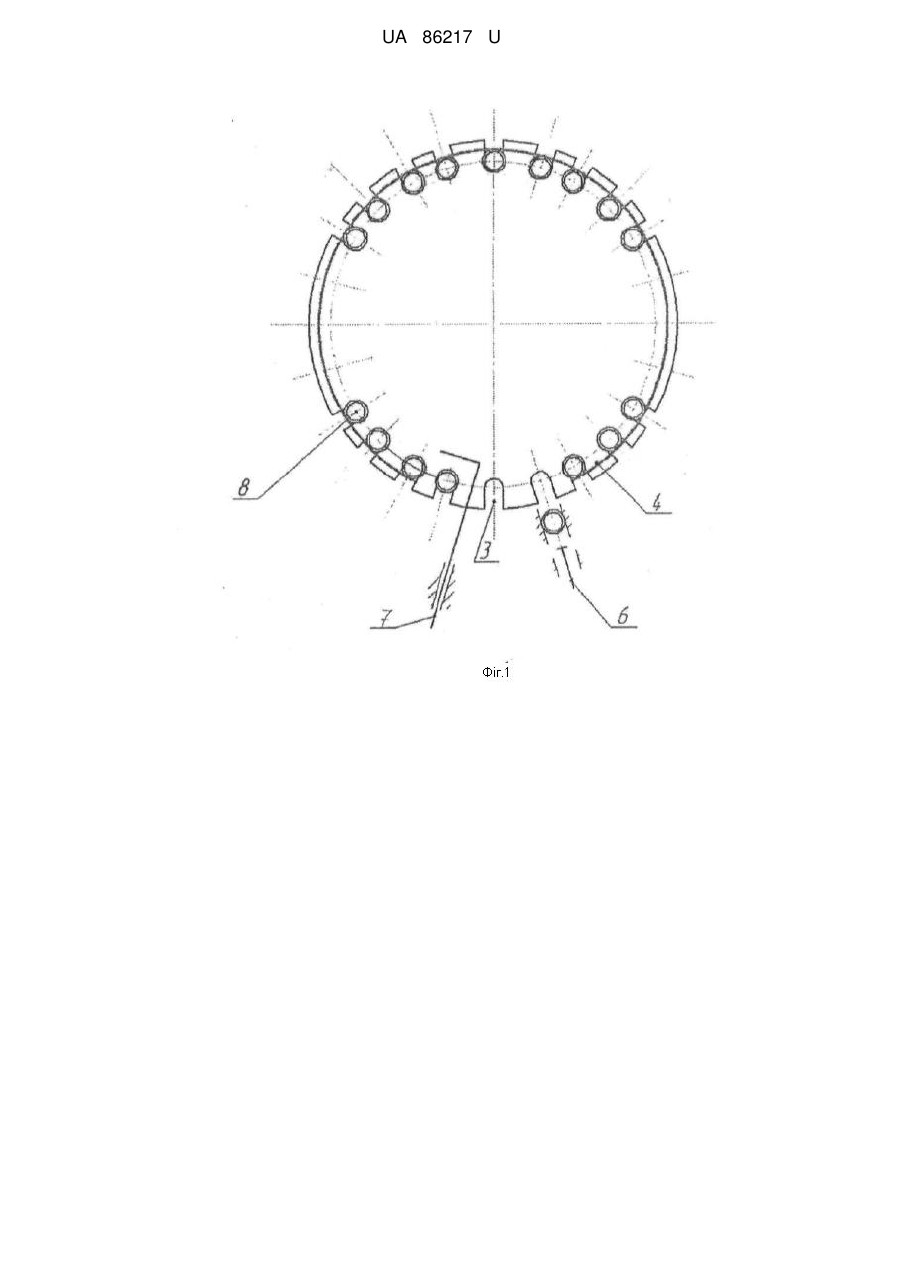

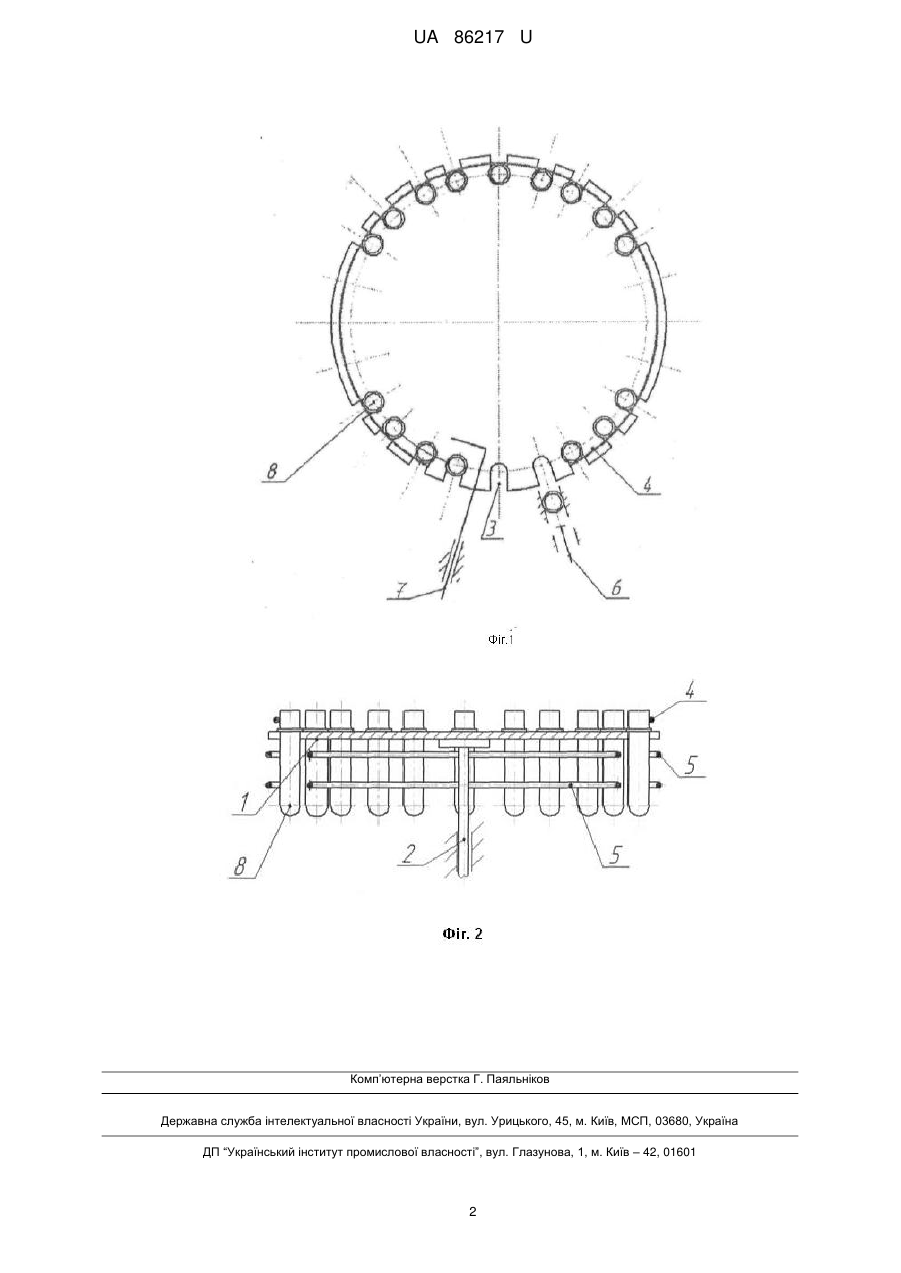

Реферат: Нагрівач преформ містить нагрівальну камеру, позиції завантаження та вивантаження і замкнутий рухомий контур. Рухомий контур виготовлено у вигляді диска з радіальними пазами для преформ, над диском по колу розміщено утримуючі напрямні для преформ, а під диском з обох сторін преформ по колу розміщено нагрівачі. UA 86217 U (54) НАГРІВАЧ ПРЕФОРМ UA 86217 U UA 86217 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів для виготовлення пустотілих виробів типу пластикових місткостей для рідин, переважно ПЕТ-пляшок, а конкретно стосується нагрівачів преформ і призначений для використання в лініях для виробництва місткостей способом видування з витягуванням. Відомий пристрій для нагрівання тіл обертання, переважно ПЕТ-преформ [Патент України № 23267 кл. В29С 49/38, 1998, Бюл. № 4], який має нагрівальну камеру, пристрій для переміщення заготовок, на якому встановлені зірочки, які знаходяться в зачеплені з нерухомим ланцюгом і обертають пристрій для переміщення заготовок. Недоліком такого пристрою є великі габарити, складність конструкції, можливе неспівпадання зубців зірочок і впадин нерухомого ланцюга, обертання преформ не тільки в зоні нагрівання, але й в зонах завантаження та вивантаження. Нагрівач преформ [Декл. Патент UA № 51975, кл. В29С39/38, 2002, Бюл. № 12] взятий по більшості ознак, що співпадають, за найближчий аналог. Пристрій складається з рами, нагрівальної камери, позицій завантаження та вивантаження і замкнутого рухомого ланцюга. На ланцюгу встановлені носії преформ, які можуть обертатися від зірочок, що входять в зачеплення з одним із двох нерухомих ланцюгів, встановлених на рамі. Недоліками даного пристрою є: - складність конструкції; - збільшення кроку нерухомих ланцюгів та відстані між носіями преформ, що зумовлено мінімальним діаметром зірочок і викликає динамічні навантаження; - наявність динамічних навантажень при вході зірочки в зачеплення з нерухомими ланцюгами та її виходу із зачеплення, що зменшує надійність роботи механізму. В основу корисної моделі поставлено задачу вдосконалення нагрівача преформ шляхом виконання рухомого контуру у вигляді диска з радіальними пазами для преформ. Поставлена задача вирішується тим, що у нагрівачі преформ, який включає нагрівальну камеру, позиції завантаження та вивантаження і замкнутий рухомий контур, згідно з корисною моделлю, рухомий контур виготовлено у вигляді диска з радіальними пазами для преформ, над диском по колу розміщено утримуючі напрямні для преформ, а під диском з обох сторін преформ по колу розміщено нагрівачі. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено виконання рухомого контуру у вигляді диска з радіальними пазами і встановлення над диском по колу утримуючої напрямної, то можна стверджувати, що внаслідок такого конструктивного рішення, суттєво спрощується конструкція і габарити пристрою. Встановлення під диском по колу з обох сторін преформ нагрівачів, забезпечить їх рівномірне нагрівання, без необхідності їх обертального руху навколо власної осі. Окрім цього ізолюється різьбова частина преформ від нагрівання, що необхідно забезпечити згідно з технологічним процесом нагрівання преформ. На фіг. 1 зображено нагрівач преформ, вид зверху. На фіг. 2 зображено нагрівач преформ, вертикальний переріз. Нагрівач преформ складається з рухомого контуру 1, виготовленого у вигляді диска і встановленого на вертикальному валу 2, в якому виконані радіальні пази 3. Над диском 1 встановлена по колу утримуюча напрямна 4, а під диском - нагрівачі 5. З бічної сторони диска 1 встановлено завантажуючий 6 та вивантажуючий 7 механізми. Пристрій працює наступним чином. Заготовки преформ 8 подаються завантажуючим механізмом 6 в радіальні пази 3 диска 1. Диск 1 обертається валом 2 навколо своєї осі і переміщує встановлені заготовки 8 по кругу. При цьому заготовки преформ 8 утримуються в пазах 3 від радіального переміщення напрямною 4 і нагріваються за допомогою нагрівачів 5. В позиції вивантаження нагріті заготовки преформ 8 вивантажуються механізмом 7. Таке конструктивне виконання пристрою дозволяє спростити його конструкцію, зменшити габарити та ліквідувати динамічні навантаження на елементи пристрою і як наслідок підвищити надійність його роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Нагрівач преформ, що містить нагрівальну камеру, позиції завантаження та вивантаження і замкнутий рухомий контур, який відрізняється тим, що рухомий контур виготовлено у вигляді диска з радіальними пазами для преформ, над диском по колу розміщено утримуючі напрямні для преформ, а під диском з обох сторін преформ по колу розміщено нагрівачі. 1 UA 86217 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
