Нагрівач преформ

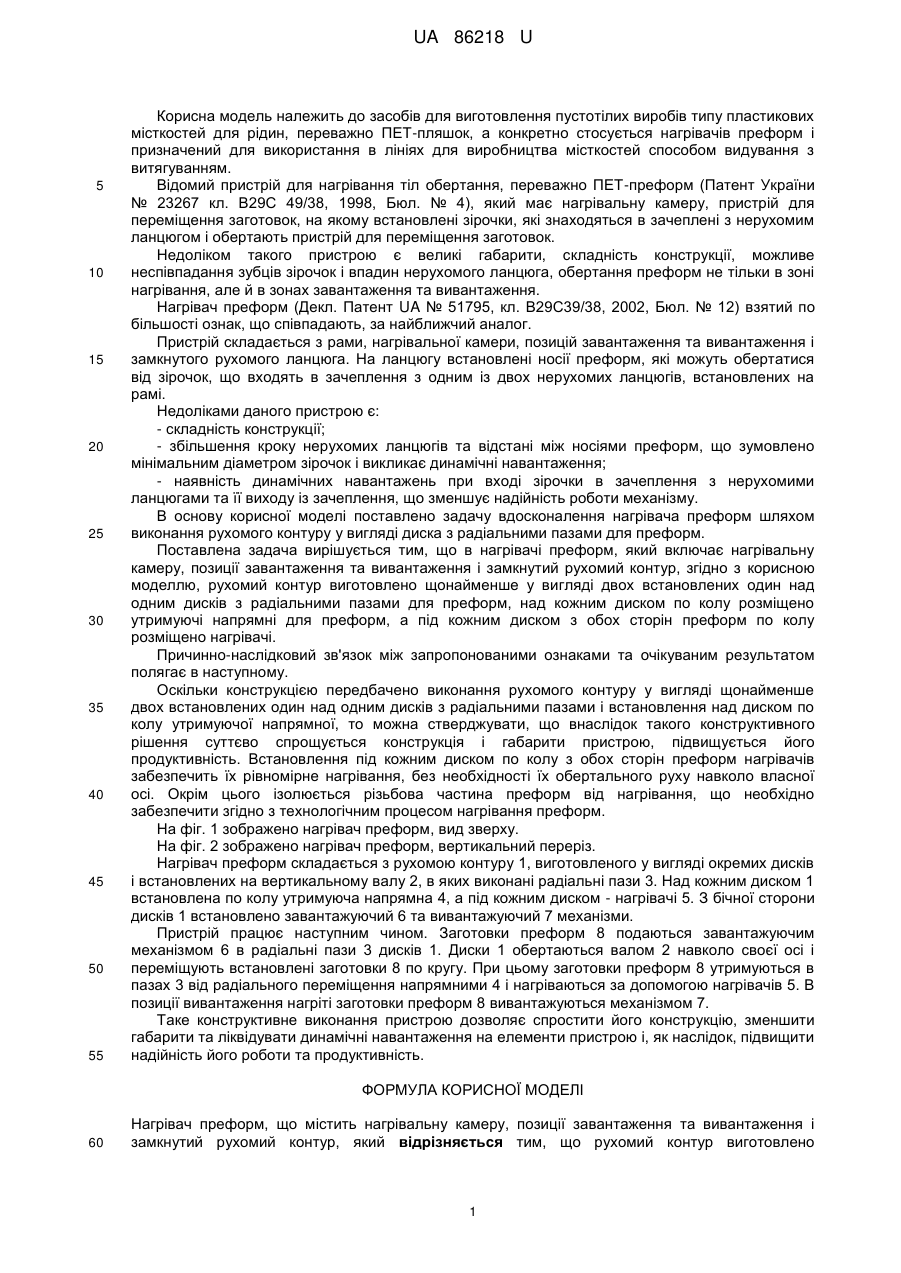

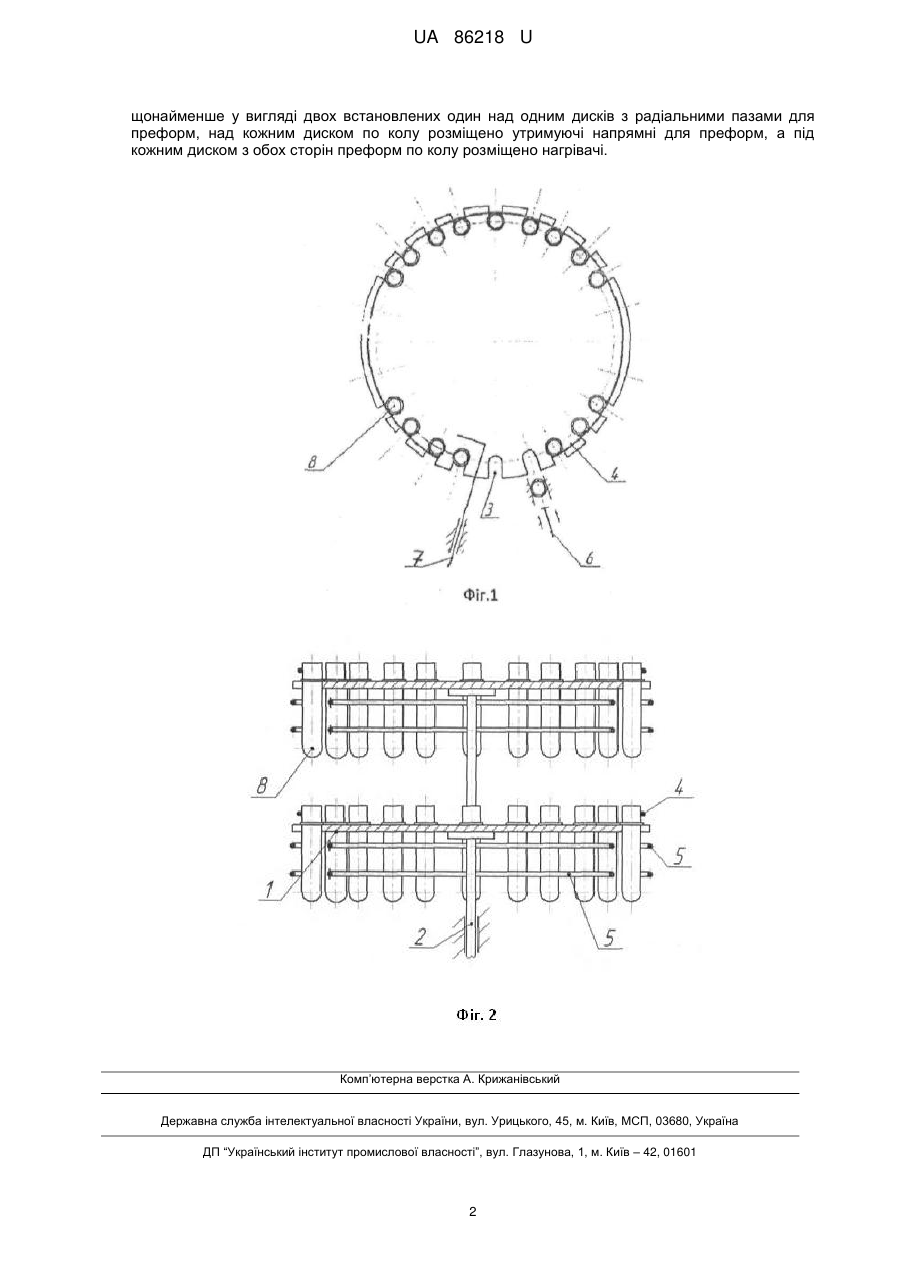

Реферат: Нагрівач преформ містить нагрівальну камеру, позиції завантаження та вивантаження і замкнутий рухомий контур. Рухомий контур виготовлено щонайменше у вигляді двох встановлених один над одним дисків з радіальними пазами для преформ, над кожним диском по колу розміщено утримуючі напрямні для преформ, а під кожним диском з обох сторін преформ по колу розміщено нагрівачі. UA 86218 U (54) НАГРІВАЧ ПРЕФОРМ UA 86218 U UA 86218 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів для виготовлення пустотілих виробів типу пластикових місткостей для рідин, переважно ПЕТ-пляшок, а конкретно стосується нагрівачів преформ і призначений для використання в лініях для виробництва місткостей способом видування з витягуванням. Відомий пристрій для нагрівання тіл обертання, переважно ПЕТ-преформ (Патент України № 23267 кл. В29С 49/38, 1998, Бюл. № 4), який має нагрівальну камеру, пристрій для переміщення заготовок, на якому встановлені зірочки, які знаходяться в зачеплені з нерухомим ланцюгом і обертають пристрій для переміщення заготовок. Недоліком такого пристрою є великі габарити, складність конструкції, можливе неспівпадання зубців зірочок і впадин нерухомого ланцюга, обертання преформ не тільки в зоні нагрівання, але й в зонах завантаження та вивантаження. Нагрівач преформ (Декл. Патент UA № 51795, кл. В29С39/38, 2002, Бюл. № 12) взятий по більшості ознак, що співпадають, за найближчий аналог. Пристрій складається з рами, нагрівальної камери, позицій завантаження та вивантаження і замкнутого рухомого ланцюга. На ланцюгу встановлені носії преформ, які можуть обертатися від зірочок, що входять в зачеплення з одним із двох нерухомих ланцюгів, встановлених на рамі. Недоліками даного пристрою є: - складність конструкції; - збільшення кроку нерухомих ланцюгів та відстані між носіями преформ, що зумовлено мінімальним діаметром зірочок і викликає динамічні навантаження; - наявність динамічних навантажень при вході зірочки в зачеплення з нерухомими ланцюгами та її виходу із зачеплення, що зменшує надійність роботи механізму. В основу корисної моделі поставлено задачу вдосконалення нагрівача преформ шляхом виконання рухомого контуру у вигляді диска з радіальними пазами для преформ. Поставлена задача вирішується тим, що в нагрівачі преформ, який включає нагрівальну камеру, позиції завантаження та вивантаження і замкнутий рухомий контур, згідно з корисною моделлю, рухомий контур виготовлено щонайменше у вигляді двох встановлених один над одним дисків з радіальними пазами для преформ, над кожним диском по колу розміщено утримуючі напрямні для преформ, а під кожним диском з обох сторін преформ по колу розміщено нагрівачі. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено виконання рухомого контуру у вигляді щонайменше двох встановлених один над одним дисків з радіальними пазами і встановлення над диском по колу утримуючої напрямної, то можна стверджувати, що внаслідок такого конструктивного рішення суттєво спрощується конструкція і габарити пристрою, підвищується його продуктивність. Встановлення під кожним диском по колу з обох сторін преформ нагрівачів забезпечить їх рівномірне нагрівання, без необхідності їх обертального руху навколо власної осі. Окрім цього ізолюється різьбова частина преформ від нагрівання, що необхідно забезпечити згідно з технологічним процесом нагрівання преформ. На фіг. 1 зображено нагрівач преформ, вид зверху. На фіг. 2 зображено нагрівач преформ, вертикальний переріз. Нагрівач преформ складається з рухомою контуру 1, виготовленого у вигляді окремих дисків і встановлених на вертикальному валу 2, в яких виконані радіальні пази 3. Над кожним диском 1 встановлена по колу утримуюча напрямна 4, а під кожним диском - нагрівачі 5. З бічної сторони дисків 1 встановлено завантажуючий 6 та вивантажуючий 7 механізми. Пристрій працює наступним чином. Заготовки преформ 8 подаються завантажуючим механізмом 6 в радіальні пази 3 дисків 1. Диски 1 обертаються валом 2 навколо своєї осі і переміщують встановлені заготовки 8 по кругу. При цьому заготовки преформ 8 утримуються в пазах 3 від радіального переміщення напрямними 4 і нагріваються за допомогою нагрівачів 5. В позиції вивантаження нагріті заготовки преформ 8 вивантажуються механізмом 7. Таке конструктивне виконання пристрою дозволяє спростити його конструкцію, зменшити габарити та ліквідувати динамічні навантаження на елементи пристрою і, як наслідок, підвищити надійність його роботи та продуктивність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Нагрівач преформ, що містить нагрівальну камеру, позиції завантаження та вивантаження і замкнутий рухомий контур, який відрізняється тим, що рухомий контур виготовлено 1 UA 86218 U щонайменше у вигляді двох встановлених один над одним дисків з радіальними пазами для преформ, над кожним диском по колу розміщено утримуючі напрямні для преформ, а під кожним диском з обох сторін преформ по колу розміщено нагрівачі. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
