Індуктивний перетворювач з диференціальним повітряним зазором

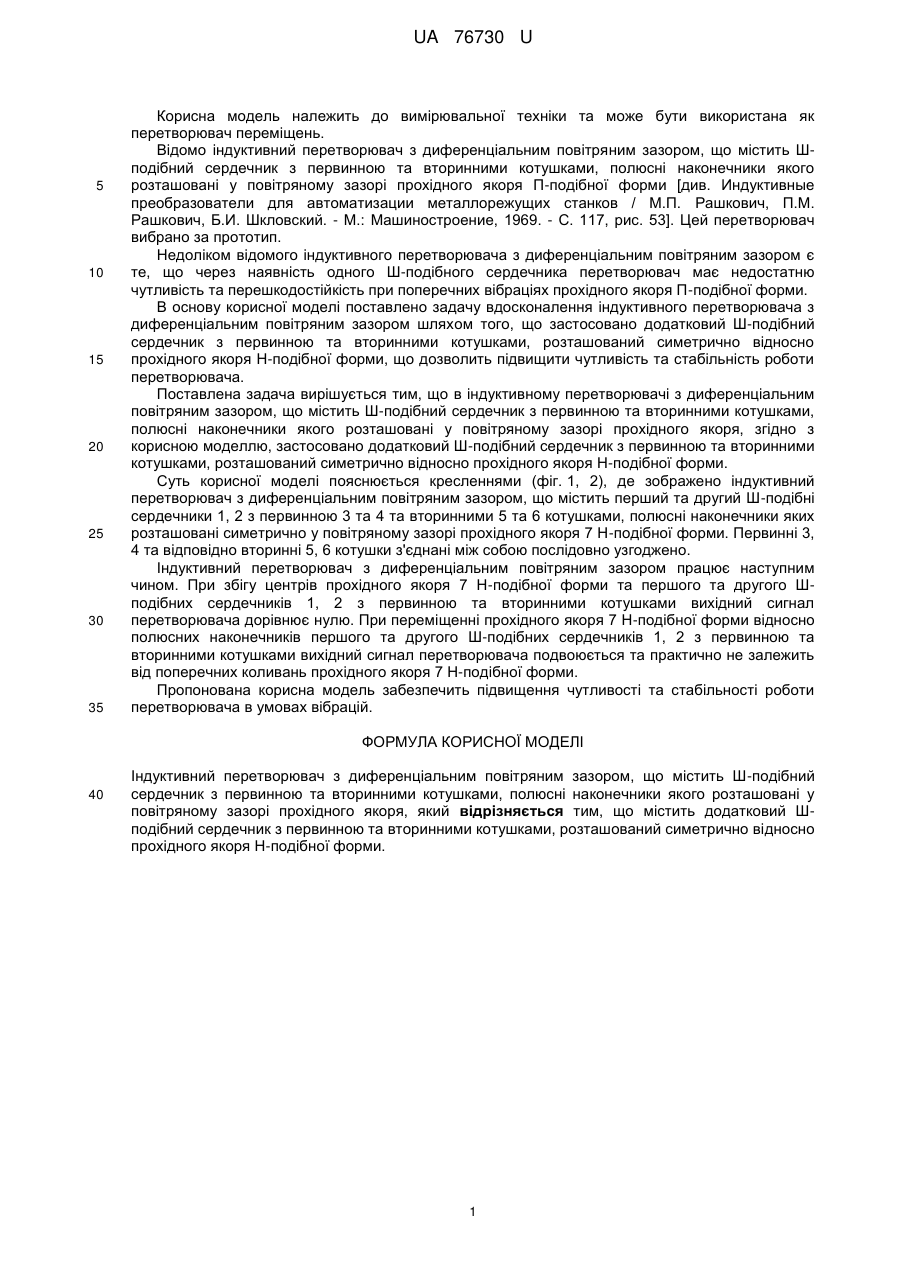

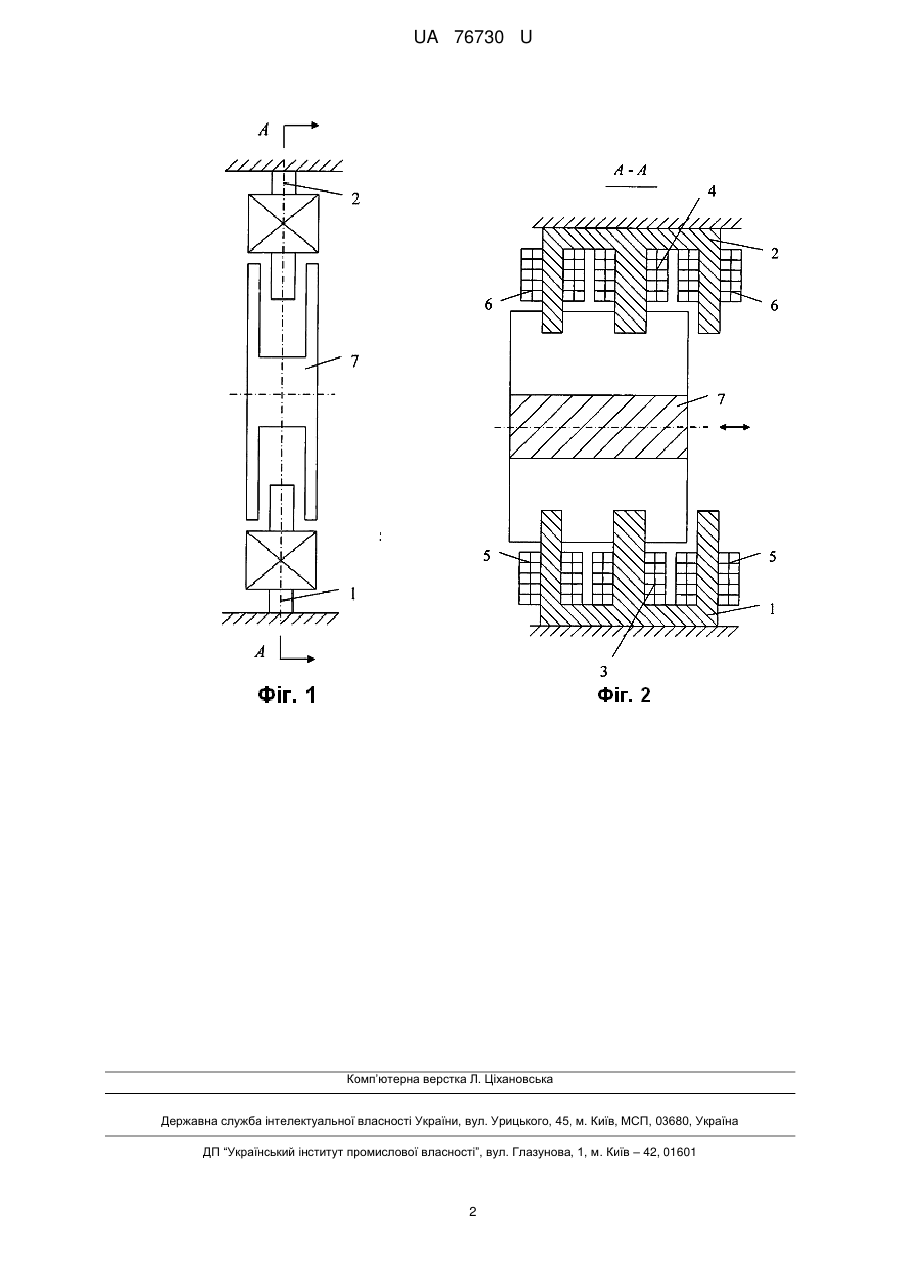

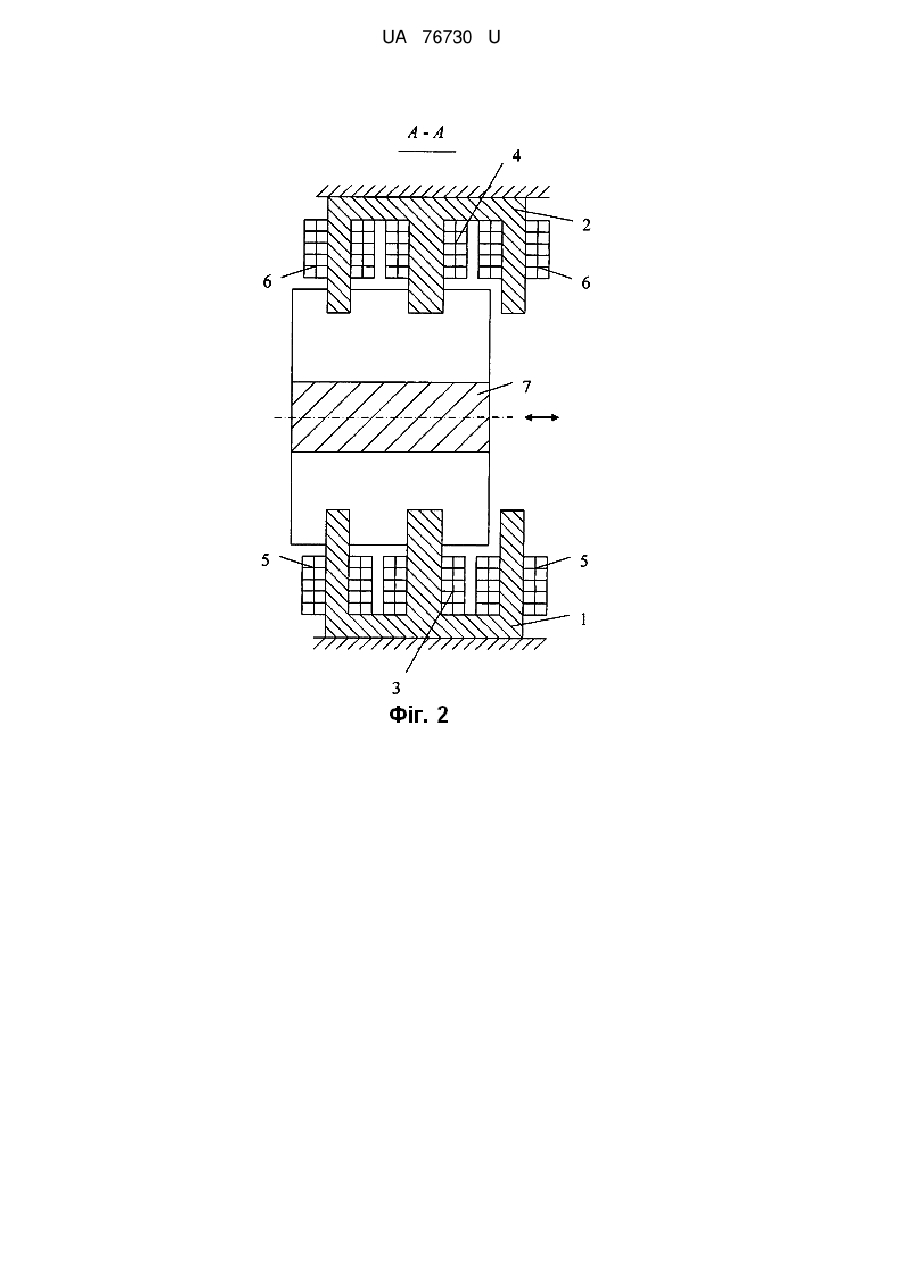

Реферат: UA 76730 U UA 76730 U 5 10 15 20 25 30 35 Корисна модель належить до вимірювальної техніки та може бути використана як перетворювач переміщень. Відомо індуктивний перетворювач з диференціальним повітряним зазором, що містить Шподібний сердечник з первинною та вторинними котушками, полюсні наконечники якого розташовані у повітряному зазорі прохідного якоря П-подібної форми [див. Индуктивные преобразователи для автоматизации металлорежущих станков / М.П. Рашкович, П.М. Рашкович, Б.И. Шкловский. - М.: Машиностроение, 1969. - С. 117, рис. 53]. Цей перетворювач вибрано за прототип. Недоліком відомого індуктивного перетворювача з диференціальним повітряним зазором є те, що через наявність одного Ш-подібного сердечника перетворювач має недостатню чутливість та перешкодостійкість при поперечних вібраціях прохідного якоря П-подібної форми. В основу корисної моделі поставлено задачу вдосконалення індуктивного перетворювача з диференціальним повітряним зазором шляхом того, що застосовано додатковий Ш-подібний сердечник з первинною та вторинними котушками, розташований симетрично відносно прохідного якоря Н-подібної форми, що дозволить підвищити чутливість та стабільність роботи перетворювача. Поставлена задача вирішується тим, що в індуктивному перетворювачі з диференціальним повітряним зазором, що містить Ш-подібний сердечник з первинною та вторинними котушками, полюсні наконечники якого розташовані у повітряному зазорі прохідного якоря, згідно з корисною моделлю, застосовано додатковий Ш-подібний сердечник з первинною та вторинними котушками, розташований симетрично відносно прохідного якоря Н-подібної форми. Суть корисної моделі пояснюється кресленнями (фіг. 1, 2), де зображено індуктивний перетворювач з диференціальним повітряним зазором, що містить перший та другий Ш-подібні сердечники 1, 2 з первинною 3 та 4 та вторинними 5 та 6 котушками, полюсні наконечники яких розташовані симетрично у повітряному зазорі прохідного якоря 7 Н-подібної форми. Первинні 3, 4 та відповідно вторинні 5, 6 котушки з'єднані між собою послідовно узгоджено. Індуктивний перетворювач з диференціальним повітряним зазором працює наступним чином. При збігу центрів прохідного якоря 7 Н-подібної форми та першого та другого Шподібних сердечників 1, 2 з первинною та вторинними котушками вихідний сигнал перетворювача дорівнює нулю. При переміщенні прохідного якоря 7 Н-подібної форми відносно полюсних наконечників першого та другого Ш-подібних сердечників 1, 2 з первинною та вторинними котушками вихідний сигнал перетворювача подвоюється та практично не залежить від поперечних коливань прохідного якоря 7 Н-подібної форми. Пропонована корисна модель забезпечить підвищення чутливості та стабільності роботи перетворювача в умовах вібрацій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Індуктивний перетворювач з диференціальним повітряним зазором, що містить Ш-подібний сердечник з первинною та вторинними котушками, полюсні наконечники якого розташовані у повітряному зазорі прохідного якоря, який відрізняється тим, що містить додатковий Шподібний сердечник з первинною та вторинними котушками, розташований симетрично відносно прохідного якоря Н-подібної форми. 1 UA 76730 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
