Ланцюгова муфта

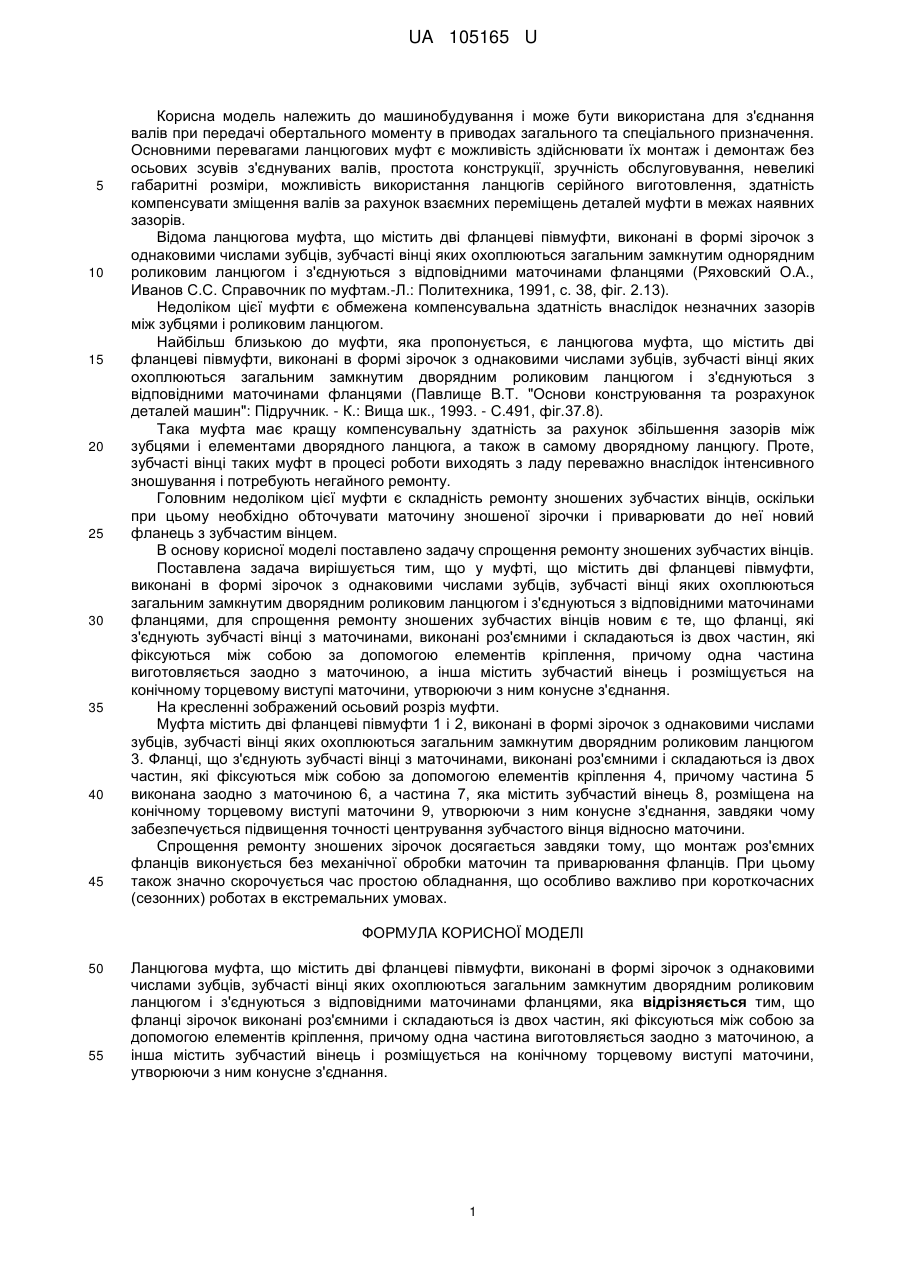

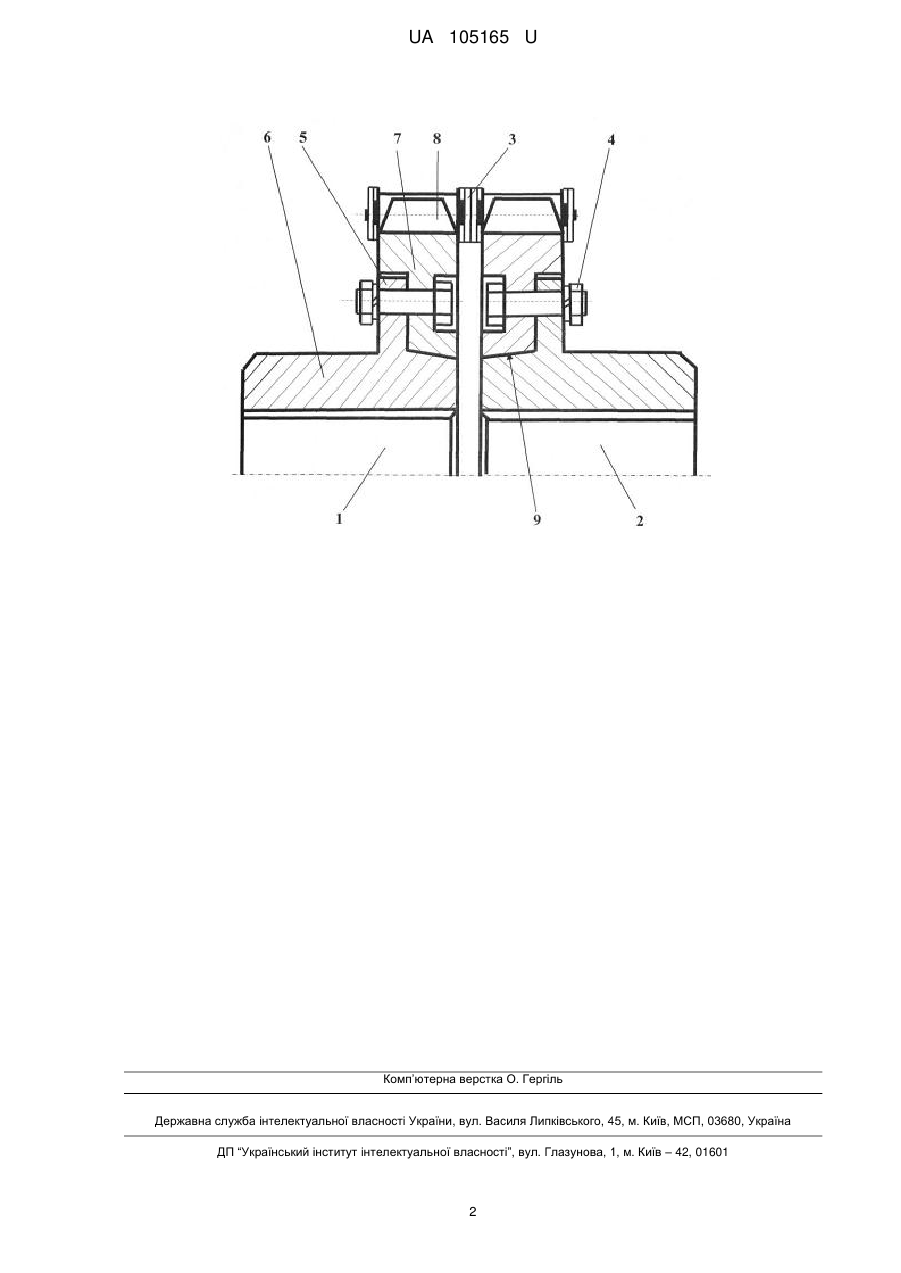

Реферат: Ланцюгова муфта, що містить дві фланцеві півмуфти, виконані в формі зірочок з однаковими числами зубців, зубчасті вінці яких охоплюються загальним замкнутим дворядним роликовим ланцюгом і з'єднуються з відповідними маточинами фланцями, причому фланці зірочок виконані роз'ємними і складаються із двох частин, які фіксуються між собою за допомогою елементів кріплення, причому одна частина виготовляється заодно з маточиною, а інша містить зубчастий вінець і розміщується на конічному торцевому виступі маточини, утворюючи з ним конусне з'єднання. UA 105165 U (54) ЛАНЦЮГОВА МУФТА UA 105165 U UA 105165 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування і може бути використана для з'єднання валів при передачі обертального моменту в приводах загального та спеціального призначення. Основними перевагами ланцюгових муфт є можливість здійснювати їх монтаж і демонтаж без осьових зсувів з'єднуваних валів, простота конструкції, зручність обслуговування, невеликі габаритні розміри, можливість використання ланцюгів серійного виготовлення, здатність компенсувати зміщення валів за рахунок взаємних переміщень деталей муфти в межах наявних зазорів. Відома ланцюгова муфта, що містить дві фланцеві півмуфти, виконані в формі зірочок з однаковими числами зубців, зубчасті вінці яких охоплюються загальним замкнутим однорядним роликовим ланцюгом і з'єднуються з відповідними маточинами фланцями (Ряховский О.А., Иванов С.С. Справочник по муфтам.-Л.: Политехника, 1991, с. 38, фіг. 2.13). Недоліком цієї муфти є обмежена компенсувальна здатність внаслідок незначних зазорів між зубцями і роликовим ланцюгом. Найбільш близькою до муфти, яка пропонується, є ланцюгова муфта, що містить дві фланцеві півмуфти, виконані в формі зірочок з однаковими числами зубців, зубчасті вінці яких охоплюються загальним замкнутим дворядним роликовим ланцюгом і з'єднуються з відповідними маточинами фланцями (Павлище В.Т. "Основи конструювання та розрахунок деталей машин": Підручник. - К.: Вища шк., 1993. - С.491, фіг.37.8). Така муфта має кращу компенсувальну здатність за рахунок збільшення зазорів між зубцями і елементами дворядного ланцюга, а також в самому дворядному ланцюгу. Проте, зубчасті вінці таких муфт в процесі роботи виходять з ладу переважно внаслідок інтенсивного зношування і потребують негайного ремонту. Головним недоліком цієї муфти є складність ремонту зношених зубчастих вінців, оскільки при цьому необхідно обточувати маточину зношеної зірочки і приварювати до неї новий фланець з зубчастим вінцем. В основу корисної моделі поставлено задачу спрощення ремонту зношених зубчастих вінців. Поставлена задача вирішується тим, що у муфті, що містить дві фланцеві півмуфти, виконані в формі зірочок з однаковими числами зубців, зубчасті вінці яких охоплюються загальним замкнутим дворядним роликовим ланцюгом і з'єднуються з відповідними маточинами фланцями, для спрощення ремонту зношених зубчастих вінців новим є те, що фланці, які з'єднують зубчасті вінці з маточинами, виконані роз'ємними і складаються із двох частин, які фіксуються між собою за допомогою елементів кріплення, причому одна частина виготовляється заодно з маточиною, а інша містить зубчастий вінець і розміщується на конічному торцевому виступі маточини, утворюючи з ним конусне з'єднання. На кресленні зображений осьовий розріз муфти. Муфта містить дві фланцеві півмуфти 1 і 2, виконані в формі зірочок з однаковими числами зубців, зубчасті вінці яких охоплюються загальним замкнутим дворядним роликовим ланцюгом 3. Фланці, що з'єднують зубчасті вінці з маточинами, виконані роз'ємними і складаються із двох частин, які фіксуються між собою за допомогою елементів кріплення 4, причому частина 5 виконана заодно з маточиною 6, а частина 7, яка містить зубчастий вінець 8, розміщена на конічному торцевому виступі маточини 9, утворюючи з ним конусне з'єднання, завдяки чому забезпечується підвищення точності центрування зубчастого вінця відносно маточини. Спрощення ремонту зношених зірочок досягається завдяки тому, що монтаж роз'ємних фланців виконується без механічної обробки маточин та приварювання фланців. При цьому також значно скорочується час простою обладнання, що особливо важливо при короткочасних (сезонних) роботах в екстремальних умовах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Ланцюгова муфта, що містить дві фланцеві півмуфти, виконані в формі зірочок з однаковими числами зубців, зубчасті вінці яких охоплюються загальним замкнутим дворядним роликовим ланцюгом і з'єднуються з відповідними маточинами фланцями, яка відрізняється тим, що фланці зірочок виконані роз'ємними і складаються із двох частин, які фіксуються між собою за допомогою елементів кріплення, причому одна частина виготовляється заодно з маточиною, а інша містить зубчастий вінець і розміщується на конічному торцевому виступі маточини, утворюючи з ним конусне з'єднання. 1 UA 105165 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
