Індуктивний перетворювач з диференціальним повітряним зазором

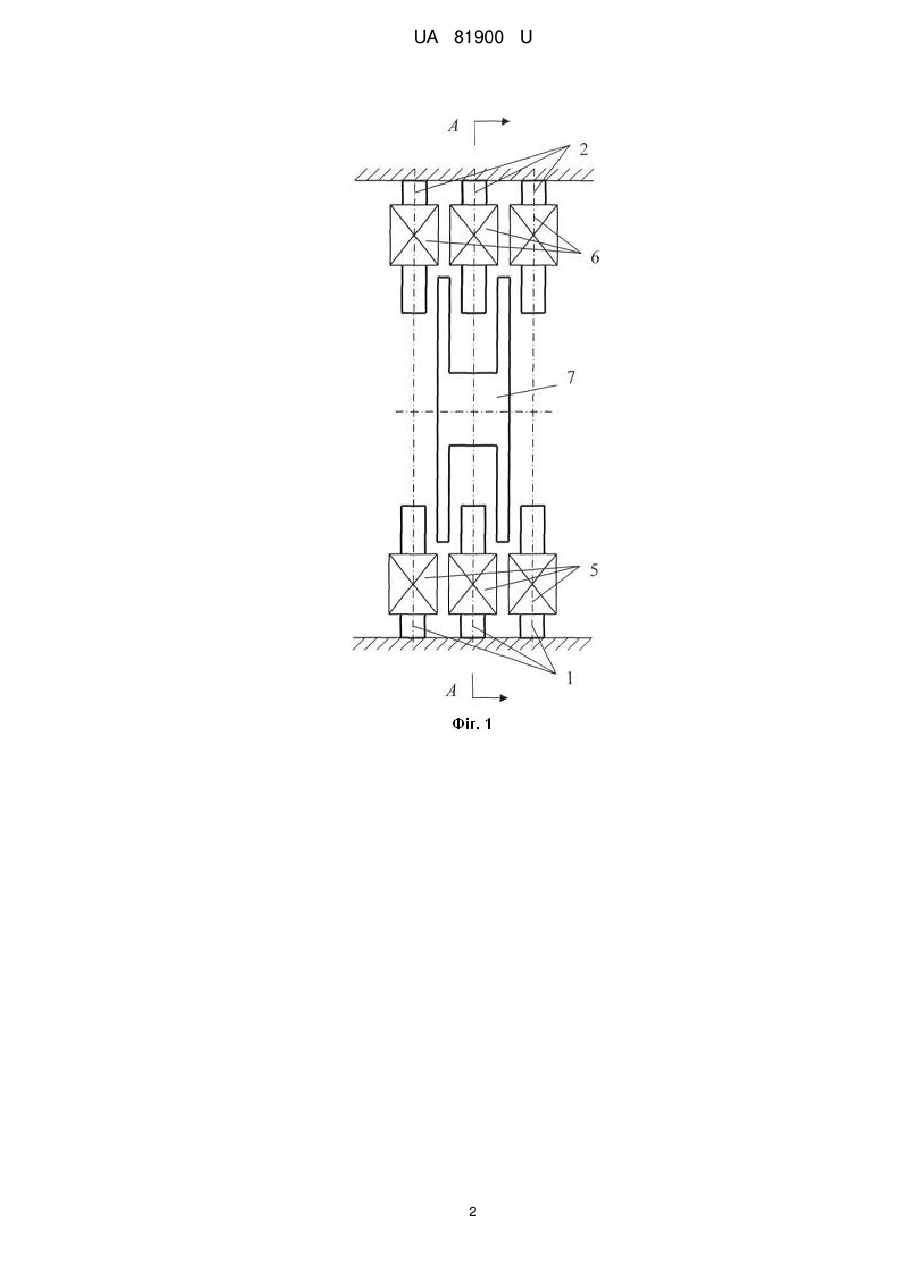

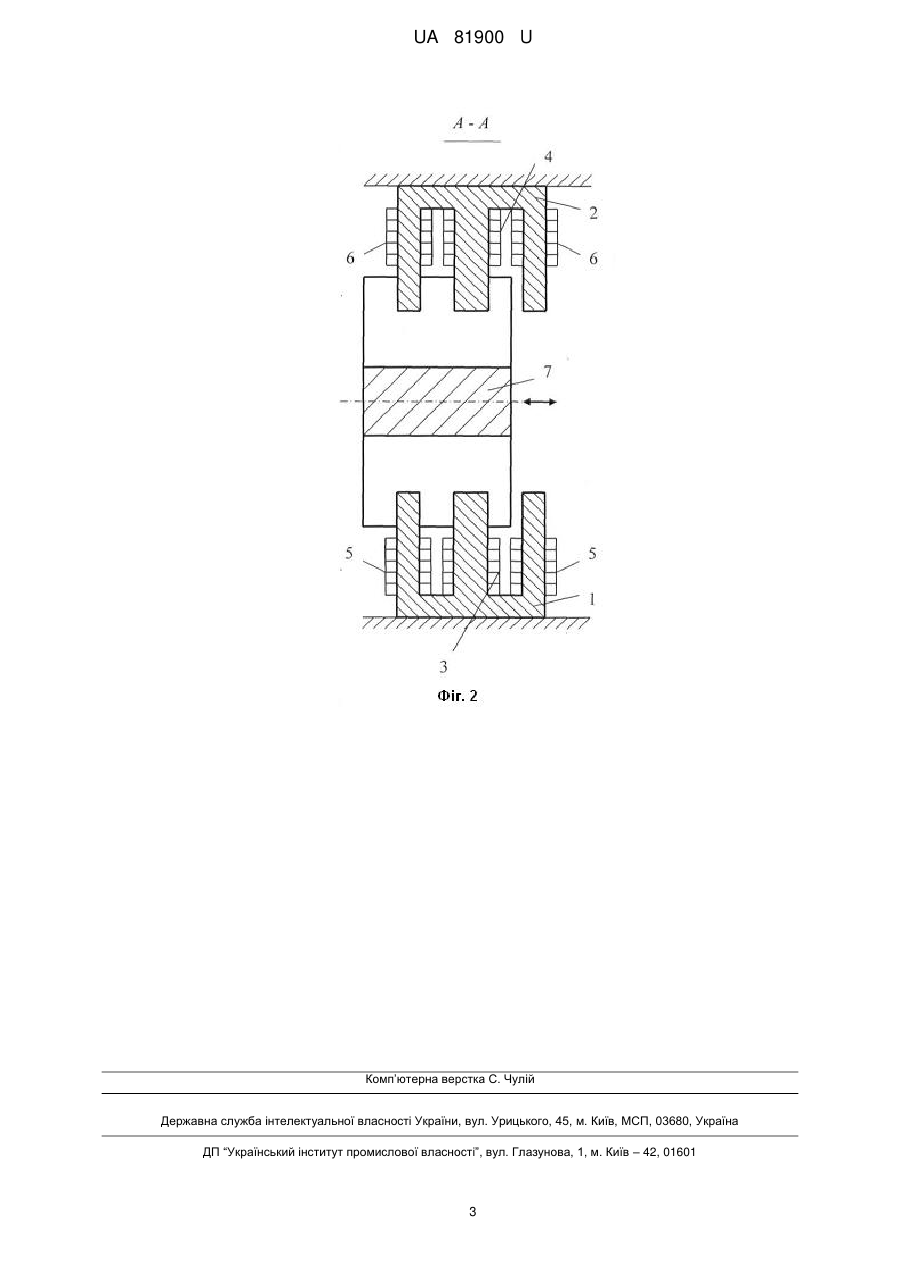

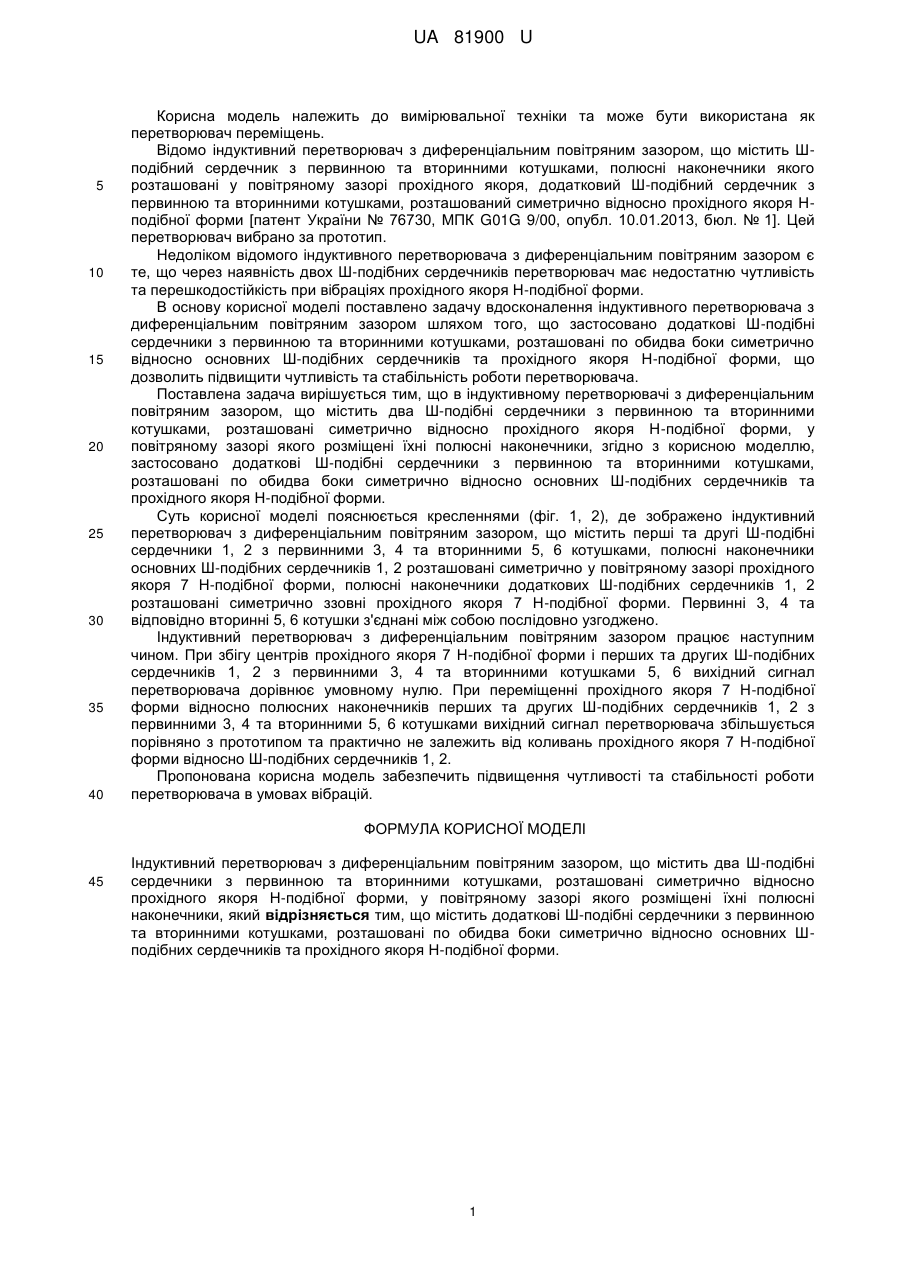

Реферат: UA 81900 U UA 81900 U 5 10 15 20 25 30 35 40 Корисна модель належить до вимірювальної техніки та може бути використана як перетворювач переміщень. Відомо індуктивний перетворювач з диференціальним повітряним зазором, що містить Шподібний сердечник з первинною та вторинними котушками, полюсні наконечники якого розташовані у повітряному зазорі прохідного якоря, додатковий Ш-подібний сердечник з первинною та вторинними котушками, розташований симетрично відносно прохідного якоря Нподібної форми [патент України № 76730, МПК G01G 9/00, опубл. 10.01.2013, бюл. № 1]. Цей перетворювач вибрано за прототип. Недоліком відомого індуктивного перетворювача з диференціальним повітряним зазором є те, що через наявність двох Ш-подібних сердечників перетворювач має недостатню чутливість та перешкодостійкість при вібраціях прохідного якоря Н-подібної форми. В основу корисної моделі поставлено задачу вдосконалення індуктивного перетворювача з диференціальним повітряним зазором шляхом того, що застосовано додаткові Ш-подібні сердечники з первинною та вторинними котушками, розташовані по обидва боки симетрично відносно основних Ш-подібних сердечників та прохідного якоря Н-подібної форми, що дозволить підвищити чутливість та стабільність роботи перетворювача. Поставлена задача вирішується тим, що в індуктивному перетворювачі з диференціальним повітряним зазором, що містить два Ш-подібні сердечники з первинною та вторинними котушками, розташовані симетрично відносно прохідного якоря Н-подібної форми, у повітряному зазорі якого розміщені їхні полюсні наконечники, згідно з корисною моделлю, застосовано додаткові Ш-подібні сердечники з первинною та вторинними котушками, розташовані по обидва боки симетрично відносно основних Ш-подібних сердечників та прохідного якоря Н-подібної форми. Суть корисної моделі пояснюється кресленнями (фіг. 1, 2), де зображено індуктивний перетворювач з диференціальним повітряним зазором, що містить перші та другі Ш-подібні сердечники 1, 2 з первинними 3, 4 та вторинними 5, 6 котушками, полюсні наконечники основних Ш-подібних сердечників 1, 2 розташовані симетрично у повітряному зазорі прохідного якоря 7 Н-подібної форми, полюсні наконечники додаткових Ш-подібних сердечників 1, 2 розташовані симетрично ззовні прохідного якоря 7 Н-подібної форми. Первинні 3, 4 та відповідно вторинні 5, 6 котушки з'єднані між собою послідовно узгоджено. Індуктивний перетворювач з диференціальним повітряним зазором працює наступним чином. При збігу центрів прохідного якоря 7 Н-подібної форми і перших та других Ш-подібних сердечників 1, 2 з первинними 3, 4 та вторинними котушками 5, 6 вихідний сигнал перетворювача дорівнює умовному нулю. При переміщенні прохідного якоря 7 Н-подібної форми відносно полюсних наконечників перших та других Ш-подібних сердечників 1, 2 з первинними 3, 4 та вторинними 5, 6 котушками вихідний сигнал перетворювача збільшується порівняно з прототипом та практично не залежить від коливань прохідного якоря 7 Н-подібної форми відносно Ш-подібних сердечників 1, 2. Пропонована корисна модель забезпечить підвищення чутливості та стабільності роботи перетворювача в умовах вібрацій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Індуктивний перетворювач з диференціальним повітряним зазором, що містить два Ш-подібні сердечники з первинною та вторинними котушками, розташовані симетрично відносно прохідного якоря Н-подібної форми, у повітряному зазорі якого розміщені їхні полюсні наконечники, який відрізняється тим, що містить додаткові Ш-подібні сердечники з первинною та вторинними котушками, розташовані по обидва боки симетрично відносно основних Шподібних сердечників та прохідного якоря Н-подібної форми. 1 UA 81900 U 2 UA 81900 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
