Зразок для випробування на стиск

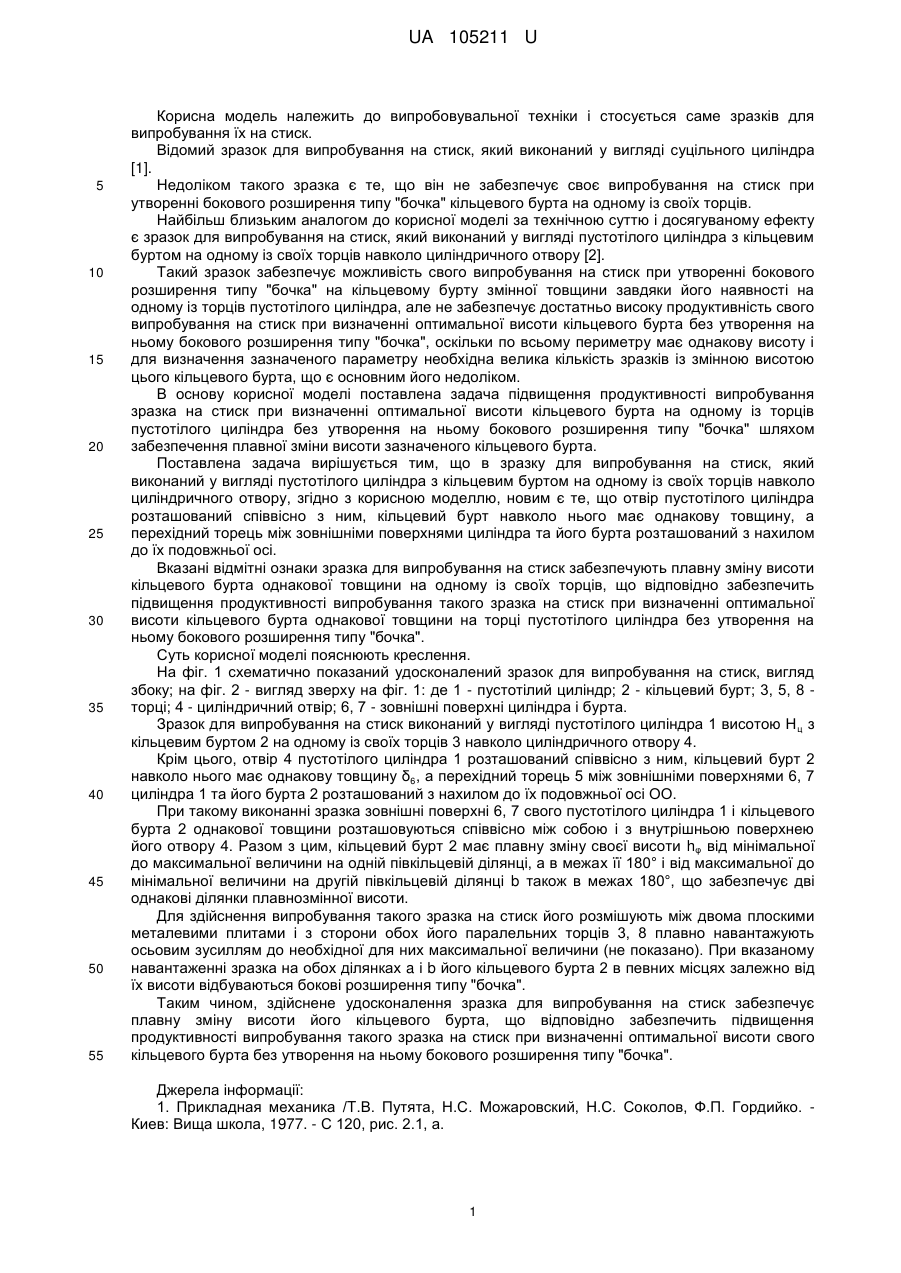

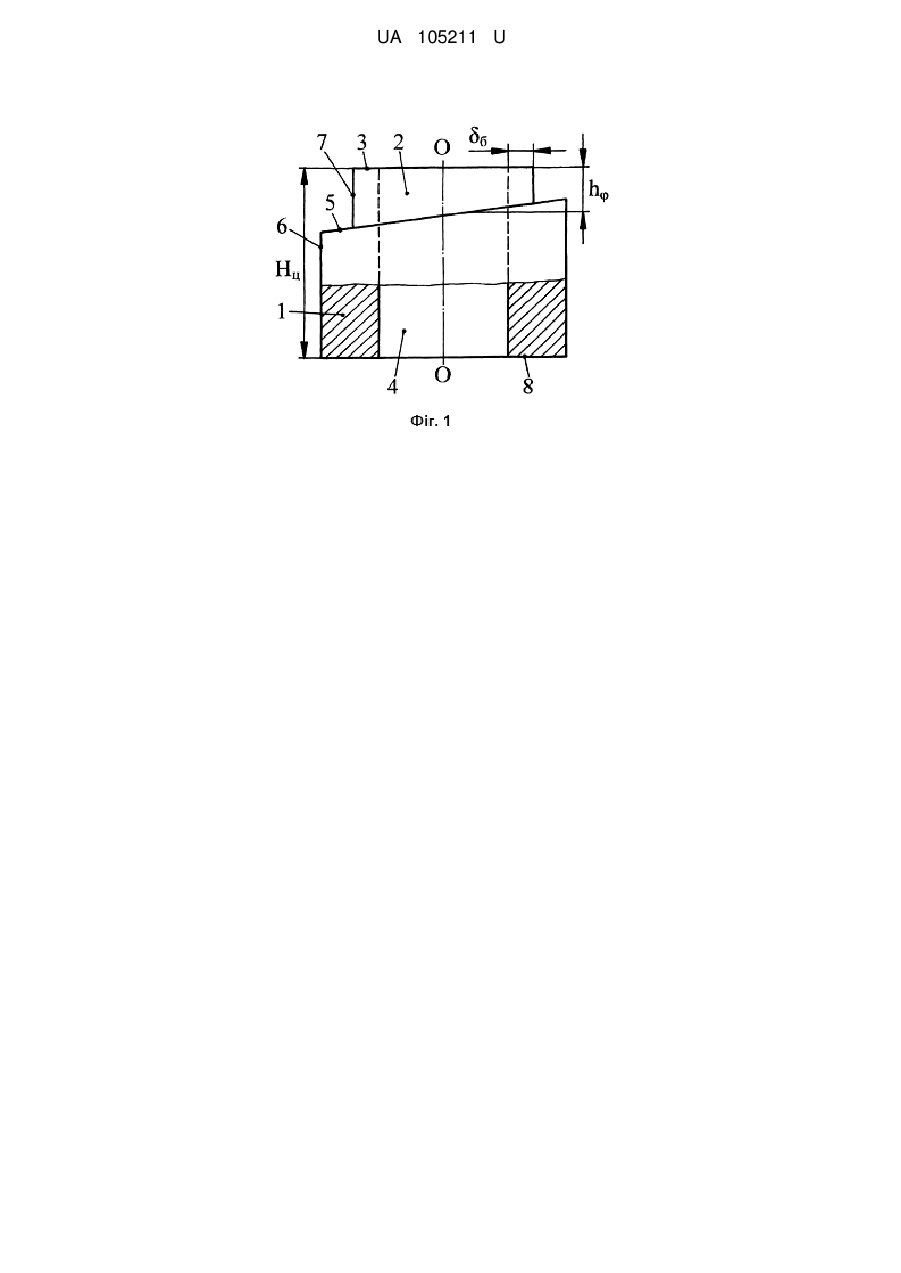

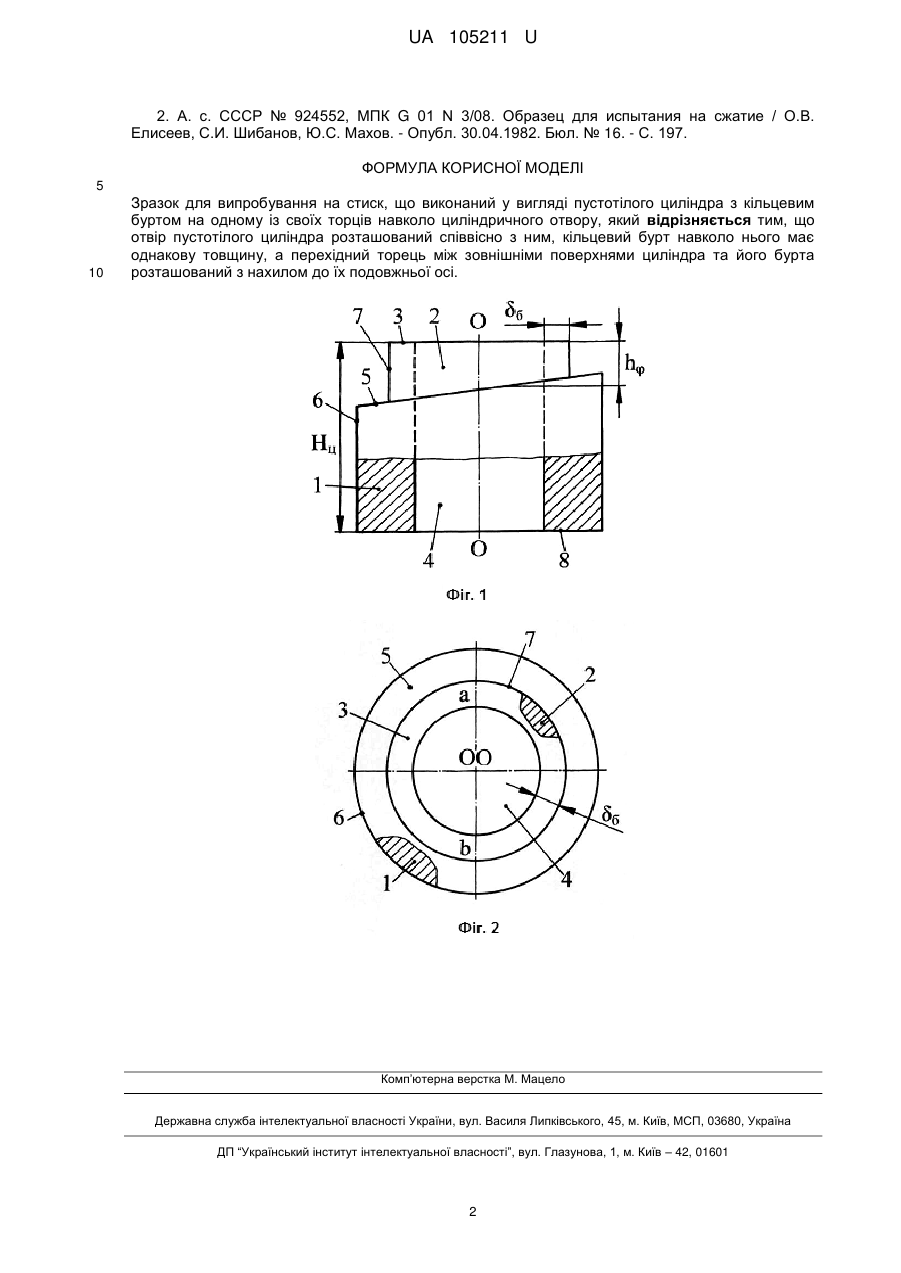

Реферат: UA 105211 U UA 105211 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до випробовувальної техніки і стосується саме зразків для випробування їх на стиск. Відомий зразок для випробування на стиск, який виконаний у вигляді суцільного циліндра [1]. Недоліком такого зразка є те, що він не забезпечує своє випробування на стиск при утворенні бокового розширення типу "бочка" кільцевого бурта на одному із своїх торців. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягуваному ефекту є зразок для випробування на стиск, який виконаний у вигляді пустотілого циліндра з кільцевим буртом на одному із своїх торців навколо циліндричного отвору [2]. Такий зразок забезпечує можливість свого випробування на стиск при утворенні бокового розширення типу "бочка" на кільцевому бурту змінної товщини завдяки його наявності на одному із торців пустотілого циліндра, але не забезпечує достатньо високу продуктивність свого випробування на стиск при визначенні оптимальної висоти кільцевого бурта без утворення на ньому бокового розширення типу "бочка", оскільки по всьому периметру має однакову висоту і для визначення зазначеного параметру необхідна велика кількість зразків із змінною висотою цього кільцевого бурта, що є основним його недоліком. В основу корисної моделі поставлена задача підвищення продуктивності випробування зразка на стиск при визначенні оптимальної висоти кільцевого бурта на одному із торців пустотілого циліндра без утворення на ньому бокового розширення типу "бочка" шляхом забезпечення плавної зміни висоти зазначеного кільцевого бурта. Поставлена задача вирішується тим, що в зразку для випробування на стиск, який виконаний у вигляді пустотілого циліндра з кільцевим буртом на одному із своїх торців навколо циліндричного отвору, згідно з корисною моделлю, новим є те, що отвір пустотілого циліндра розташований співвісно з ним, кільцевий бурт навколо нього має однакову товщину, а перехідний торець між зовнішніми поверхнями циліндра та його бурта розташований з нахилом до їх подовжньої осі. Вказані відмітні ознаки зразка для випробування на стиск забезпечують плавну зміну висоти кільцевого бурта однакової товщини на одному із своїх торців, що відповідно забезпечить підвищення продуктивності випробування такого зразка на стиск при визначенні оптимальної висоти кільцевого бурта однакової товщини на торці пустотілого циліндра без утворення на ньому бокового розширення типу "бочка". Суть корисної моделі пояснюють креслення. На фіг. 1 схематично показаний удосконалений зразок для випробування на стиск, вигляд збоку; на фіг. 2 - вигляд зверху на фіг. 1: де 1 - пустотілий циліндр; 2 - кільцевий бурт; 3, 5, 8 торці; 4 - циліндричний отвір; 6, 7 - зовнішні поверхні циліндра і бурта. Зразок для випробування на стиск виконаний у вигляді пустотілого циліндра 1 висотою Н ц з кільцевим буртом 2 на одному із своїх торців 3 навколо циліндричного отвору 4. Крім цього, отвір 4 пустотілого циліндра 1 розташований співвісно з ним, кільцевий бурт 2 навколо нього має однакову товщину δ6, а перехідний торець 5 між зовнішніми поверхнями 6, 7 циліндра 1 та його бурта 2 розташований з нахилом до їх подовжньої осі ОО. При такому виконанні зразка зовнішні поверхні 6, 7 свого пустотілого циліндра 1 і кільцевого бурта 2 однакової товщини розташовуються співвісно між собою і з внутрішньою поверхнею його отвору 4. Разом з цим, кільцевий бурт 2 має плавну зміну своєї висоти hφ від мінімальної до максимальної величини на одній півкільцевій ділянці, а в межах її 180° і від максимальної до мінімальної величини на другій півкільцевій ділянці b також в межах 180°, що забезпечує дві однакові ділянки плавнозмінної висоти. Для здійснення випробування такого зразка на стиск його розмішують між двома плоскими металевими плитами і з сторони обох його паралельних торців 3, 8 плавно навантажують осьовим зусиллям до необхідної для них максимальної величини (не показано). При вказаному навантаженні зразка на обох ділянках a і b його кільцевого бурта 2 в певних місцях залежно від їх висоти відбуваються бокові розширення типу "бочка". Таким чином, здійснене удосконалення зразка для випробування на стиск забезпечує плавну зміну висоти його кільцевого бурта, що відповідно забезпечить підвищення продуктивності випробування такого зразка на стиск при визначенні оптимальної висоти свого кільцевого бурта без утворення на ньому бокового розширення типу "бочка". Джерела інформації: 1. Прикладная механика /T.В. Путята, Н.С. Можаровский, Н.С. Соколов, Ф.П. Гордийко. Киев: Вища школа, 1977. - С 120, рис. 2.1, а. 1 UA 105211 U 2. А. с. СССР № 924552, МПК G 01 N 3/08. Образец для испытания на сжатие / О.В. Елисеев, С.И. Шибанов, Ю.С. Махов. - Опубл. 30.04.1982. Бюл. № 16. - С. 197. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Зразок для випробування на стиск, що виконаний у вигляді пустотілого циліндра з кільцевим буртом на одному із своїх торців навколо циліндричного отвору, який відрізняється тим, що отвір пустотілого циліндра розташований співвісно з ним, кільцевий бурт навколо нього має однакову товщину, а перехідний торець між зовнішніми поверхнями циліндра та його бурта розташований з нахилом до їх подовжньої осі. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
