Пружна муфта

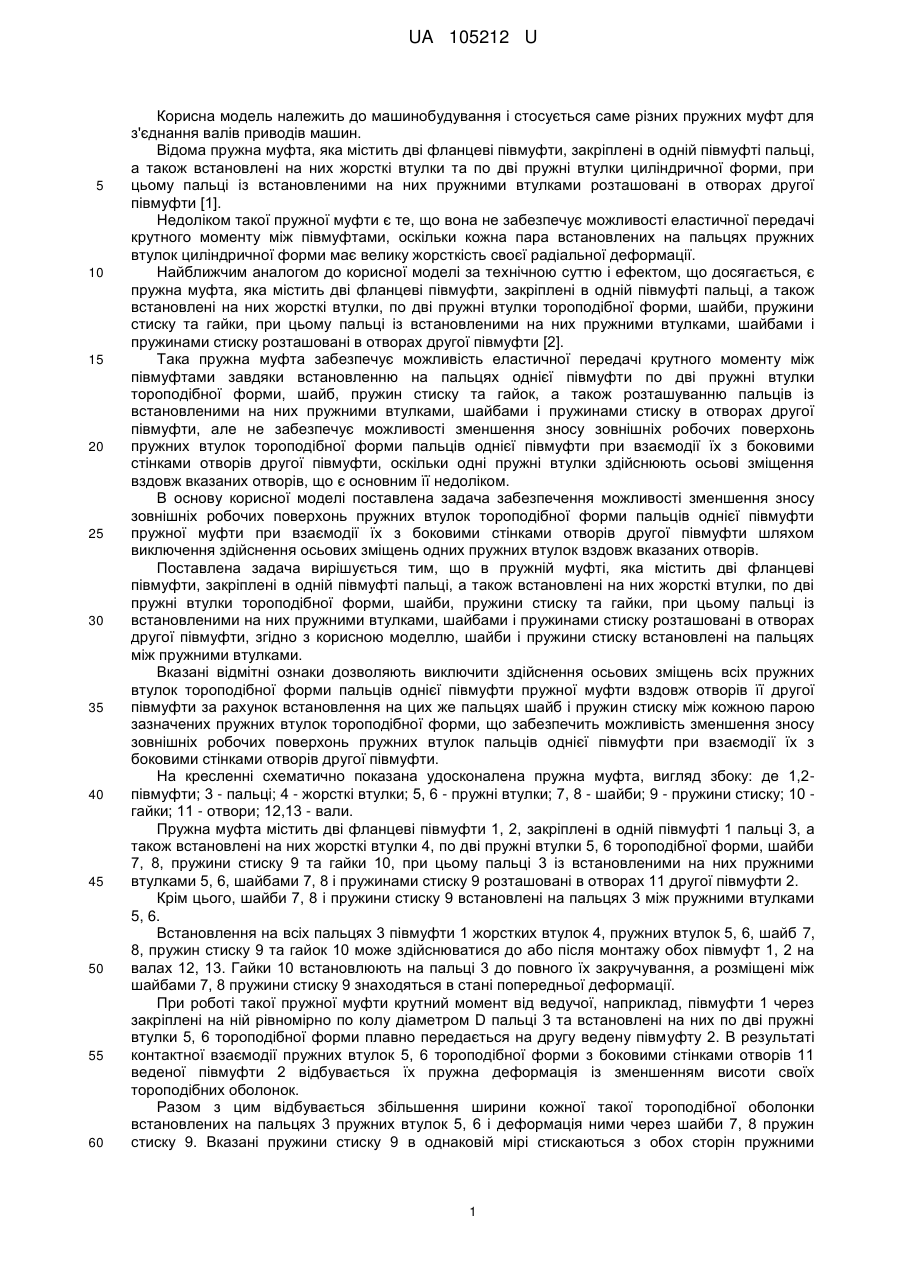

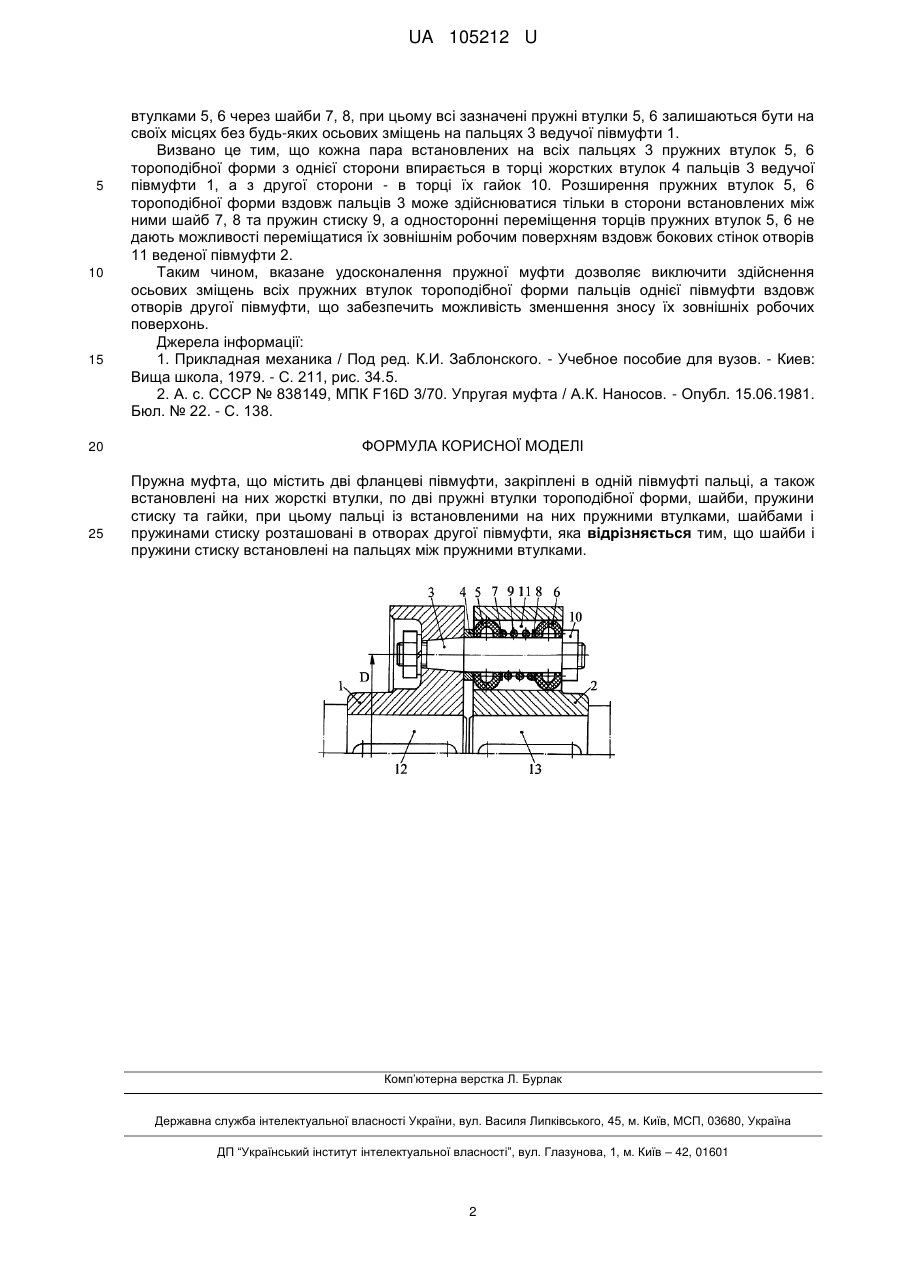

Реферат: UA 105212 U UA 105212 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і стосується саме різних пружних муфт для з'єднання валів приводів машин. Відома пружна муфта, яка містить дві фланцеві півмуфти, закріплені в одній півмуфті пальці, а також встановлені на них жорсткі втулки та по дві пружні втулки циліндричної форми, при цьому пальці із встановленими на них пружними втулками розташовані в отворах другої півмуфти [1]. Недоліком такої пружної муфти є те, що вона не забезпечує можливості еластичної передачі крутного моменту між півмуфтами, оскільки кожна пара встановлених на пальцях пружних втулок циліндричної форми має велику жорсткість своєї радіальної деформації. Найближчим аналогом до корисної моделі за технічною суттю і ефектом, що досягається, є пружна муфта, яка містить дві фланцеві півмуфти, закріплені в одній півмуфті пальці, а також встановлені на них жорсткі втулки, по дві пружні втулки тороподібної форми, шайби, пружини стиску та гайки, при цьому пальці із встановленими на них пружними втулками, шайбами і пружинами стиску розташовані в отворах другої півмуфти [2]. Така пружна муфта забезпечує можливість еластичної передачі крутного моменту між півмуфтами завдяки встановленню на пальцях однієї півмуфти по дві пружні втулки тороподібної форми, шайб, пружин стиску та гайок, а також розташуванню пальців із встановленими на них пружними втулками, шайбами і пружинами стиску в отворах другої півмуфти, але не забезпечує можливості зменшення зносу зовнішніх робочих поверхонь пружних втулок тороподібної форми пальців однієї півмуфти при взаємодії їх з боковими стінками отворів другої півмуфти, оскільки одні пружні втулки здійснюють осьові зміщення вздовж вказаних отворів, що є основним її недоліком. В основу корисної моделі поставлена задача забезпечення можливості зменшення зносу зовнішніх робочих поверхонь пружних втулок тороподібної форми пальців однієї півмуфти пружної муфти при взаємодії їх з боковими стінками отворів другої півмуфти шляхом виключення здійснення осьових зміщень одних пружних втулок вздовж вказаних отворів. Поставлена задача вирішується тим, що в пружній муфті, яка містить дві фланцеві півмуфти, закріплені в одній півмуфті пальці, а також встановлені на них жорсткі втулки, по дві пружні втулки тороподібної форми, шайби, пружини стиску та гайки, при цьому пальці із встановленими на них пружними втулками, шайбами і пружинами стиску розташовані в отворах другої півмуфти, згідно з корисною моделлю, шайби і пружини стиску встановлені на пальцях між пружними втулками. Вказані відмітні ознаки дозволяють виключити здійснення осьових зміщень всіх пружних втулок тороподібної форми пальців однієї півмуфти пружної муфти вздовж отворів її другої півмуфти за рахунок встановлення на цих же пальцях шайб і пружин стиску між кожною парою зазначених пружних втулок тороподібної форми, що забезпечить можливість зменшення зносу зовнішніх робочих поверхонь пружних втулок пальців однієї півмуфти при взаємодії їх з боковими стінками отворів другої півмуфти. На кресленні схематично показана удосконалена пружна муфта, вигляд збоку: де 1,2півмуфти; 3 - пальці; 4 - жорсткі втулки; 5, 6 - пружні втулки; 7, 8 - шайби; 9 - пружини стиску; 10 гайки; 11 - отвори; 12,13 - вали. Пружна муфта містить дві фланцеві півмуфти 1, 2, закріплені в одній півмуфті 1 пальці 3, а також встановлені на них жорсткі втулки 4, по дві пружні втулки 5, 6 тороподібної форми, шайби 7, 8, пружини стиску 9 та гайки 10, при цьому пальці 3 із встановленими на них пружними втулками 5, 6, шайбами 7, 8 і пружинами стиску 9 розташовані в отворах 11 другої півмуфти 2. Крім цього, шайби 7, 8 і пружини стиску 9 встановлені на пальцях 3 між пружними втулками 5, 6. Встановлення на всіх пальцях 3 пiвмуфти 1 жорстких втулок 4, пружних втулок 5, 6, шайб 7, 8, пружин стиску 9 та гайок 10 може здійснюватися до або після монтажу обох півмуфт 1, 2 на валах 12, 13. Гайки 10 встановлюють на пальці 3 до повного їх закручування, а розміщені між шайбами 7, 8 пружини стиску 9 знаходяться в стані попередньої деформації. При роботі такої пружної муфти крутний момент від ведучої, наприклад, півмуфти 1 через закріплені на ній рівномірно по колу діаметром D пальці 3 та встановлені на них по дві пружні втулки 5, 6 тороподібної форми плавно передається на другу ведену півмуфту 2. В результаті контактної взаємодії пружних втулок 5, 6 тороподібної форми з боковими стінками отворів 11 веденої півмуфти 2 відбувається їх пружна деформація із зменшенням висоти своїх тороподібних оболонок. Разом з цим відбувається збільшення ширини кожної такої тороподібної оболонки встановлених на пальцях 3 пружних втулок 5, 6 і деформація ними через шайби 7, 8 пружин стиску 9. Вказані пружини стиску 9 в однаковій мірі стискаються з обох сторін пружними 1 UA 105212 U 5 10 15 20 25 втулками 5, 6 через шайби 7, 8, при цьому всі зазначені пружні втулки 5, 6 залишаються бути на своїх місцях без будь-яких осьових зміщень на пальцях 3 ведучої півмуфти 1. Визвано це тим, що кожна пара встановлених на всіх пальцях 3 пружних втулок 5, 6 тороподібної форми з однієї сторони впирається в торці жорстких втулок 4 пальців 3 ведучої півмуфти 1, а з другої сторони - в торці їх гайок 10. Розширення пружних втулок 5, 6 тороподібної форми вздовж пальців 3 може здійснюватися тільки в сторони встановлених між ними шайб 7, 8 та пружин стиску 9, а односторонні переміщення торців пружних втулок 5, 6 не дають можливості переміщатися їх зовнішнім робочим поверхням вздовж бокових стінок отворів 11 веденої півмуфти 2. Таким чином, вказане удосконалення пружної муфти дозволяє виключити здійснення осьових зміщень всіх пружних втулок тороподібної форми пальців однієї півмуфти вздовж отворів другої півмуфти, що забезпечить можливість зменшення зносу їх зовнішніх робочих поверхонь. Джерела інформації: 1. Прикладная механика / Под ред. К.И. Заблонского. - Учебное пособие для вузов. - Киев: Вища школа, 1979. - С. 211, рис. 34.5. 2. А. с. СССР № 838149, МПК F16D 3/70. Упругая муфта / А.К. Наносов. - Опубл. 15.06.1981. Бюл. № 22. - С. 138. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пружна муфта, що містить дві фланцеві півмуфти, закріплені в одній півмуфті пальці, а також встановлені на них жорсткі втулки, по дві пружні втулки тороподібної форми, шайби, пружини стиску та гайки, при цьому пальці із встановленими на них пружними втулками, шайбами і пружинами стиску розташовані в отворах другої півмуфти, яка відрізняється тим, що шайби і пружини стиску встановлені на пальцях між пружними втулками. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
