Зразок для випробування на стиск

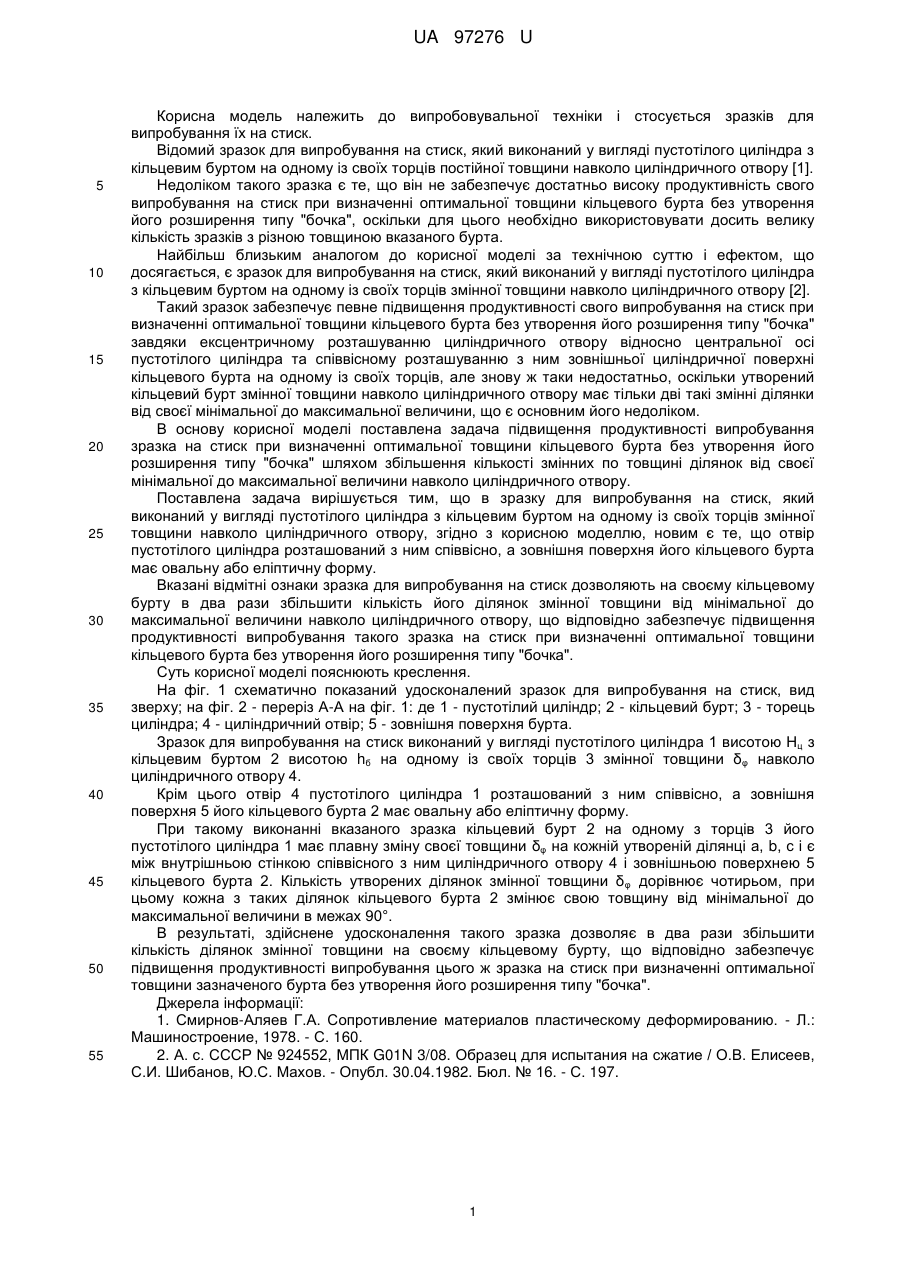

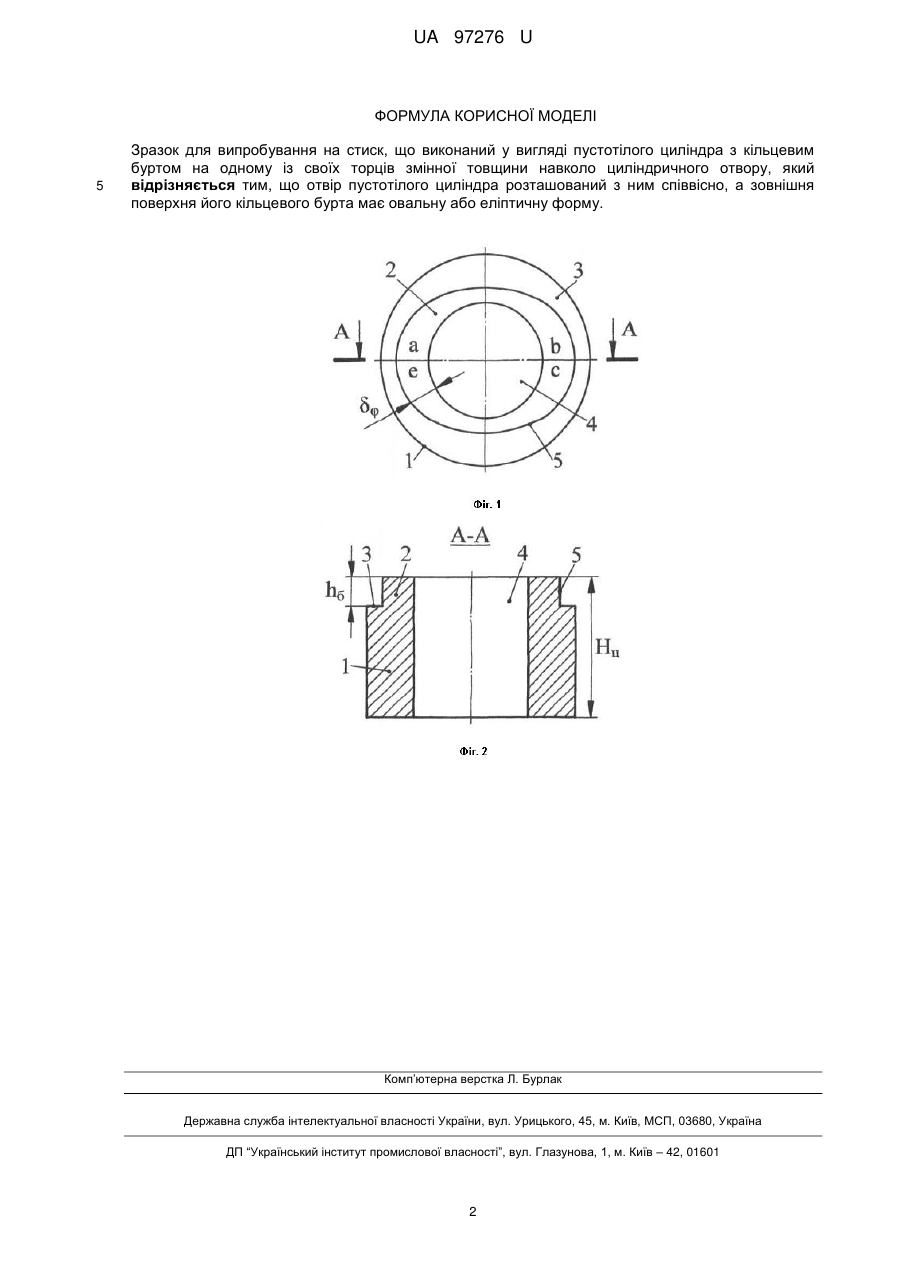

Реферат: UA 97276 U UA 97276 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до випробовувальної техніки і стосується зразків для випробування їх на стиск. Відомий зразок для випробування на стиск, який виконаний у вигляді пустотілого циліндра з кільцевим буртом на одному із своїх торців постійної товщини навколо циліндричного отвору [1]. Недоліком такого зразка є те, що він не забезпечує достатньо високу продуктивність свого випробування на стиск при визначенні оптимальної товщини кільцевого бурта без утворення його розширення типу "бочка", оскільки для цього необхідно використовувати досить велику кількість зразків з різною товщиною вказаного бурта. Найбільш близьким аналогом до корисної моделі за технічною суттю і ефектом, що досягається, є зразок для випробування на стиск, який виконаний у вигляді пустотілого циліндра з кільцевим буртом на одному із своїх торців змінної товщини навколо циліндричного отвору [2]. Такий зразок забезпечує певне підвищення продуктивності свого випробування на стиск при визначенні оптимальної товщини кільцевого бурта без утворення його розширення типу "бочка" завдяки ексцентричному розташуванню циліндричного отвору відносно центральної осі пустотілого циліндра та співвісному розташуванню з ним зовнішньої циліндричної поверхні кільцевого бурта на одному із своїх торців, але знову ж таки недостатньо, оскільки утворений кільцевий бурт змінної товщини навколо циліндричного отвору має тільки дві такі змінні ділянки від своєї мінімальної до максимальної величини, що є основним його недоліком. В основу корисної моделі поставлена задача підвищення продуктивності випробування зразка на стиск при визначенні оптимальної товщини кільцевого бурта без утворення його розширення типу "бочка" шляхом збільшення кількості змінних по товщині ділянок від своєї мінімальної до максимальної величини навколо циліндричного отвору. Поставлена задача вирішується тим, що в зразку для випробування на стиск, який виконаний у вигляді пустотілого циліндра з кільцевим буртом на одному із своїх торців змінної товщини навколо циліндричного отвору, згідно з корисною моделлю, новим є те, що отвір пустотілого циліндра розташований з ним співвісно, а зовнішня поверхня його кільцевого бурта має овальну або еліптичну форму. Вказані відмітні ознаки зразка для випробування на стиск дозволяють на своєму кільцевому бурту в два рази збільшити кількість його ділянок змінної товщини від мінімальної до максимальної величини навколо циліндричного отвору, що відповідно забезпечує підвищення продуктивності випробування такого зразка на стиск при визначенні оптимальної товщини кільцевого бурта без утворення його розширення типу "бочка". Суть корисної моделі пояснюють креслення. На фіг. 1 схематично показаний удосконалений зразок для випробування на стиск, вид зверху; на фіг. 2 - переріз А-А на фіг. 1: де 1 - пустотілий циліндр; 2 - кільцевий бурт; 3 - торець циліндра; 4 - циліндричний отвір; 5 - зовнішня поверхня бурта. Зразок для випробування на стиск виконаний у вигляді пустотілого циліндра 1 висотою Нц з кільцевим буртом 2 висотою hб на одному із своїх торців 3 змінної товщини δφ навколо циліндричного отвору 4. Крім цього отвір 4 пустотілого циліндра 1 розташований з ним співвісно, а зовнішня поверхня 5 його кільцевого бурта 2 має овальну або еліптичну форму. При такому виконанні вказаного зразка кільцевий бурт 2 на одному з торців 3 його пустотілого циліндра 1 має плавну зміну своєї товщини δφ на кожній утвореній ділянці а, b, с і є між внутрішньою стінкою співвісного з ним циліндричного отвору 4 і зовнішньою поверхнею 5 кільцевого бурта 2. Кількість утворених ділянок змінної товщини δ φ дорівнює чотирьом, при цьому кожна з таких ділянок кільцевого бурта 2 змінює свою товщину від мінімальної до максимальної величини в межах 90°. В результаті, здійснене удосконалення такого зразка дозволяє в два рази збільшити кількість ділянок змінної товщини на своєму кільцевому бурту, що відповідно забезпечує підвищення продуктивності випробування цього ж зразка на стиск при визначенні оптимальної товщини зазначеного бурта без утворення його розширення типу "бочка". Джерела інформації: 1. Смирнов-Аляев Г.А. Сопротивление материалов пластическому деформированию. - Л.: Машиностроение, 1978. - С. 160. 2. А. с. СССР № 924552, МПК G01N 3/08. Образец для испытания на сжатие / О.В. Елисеев, С.И. Шибанов, Ю.С. Махов. - Опубл. 30.04.1982. Бюл. № 16. - С. 197. 1 UA 97276 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Зразок для випробування на стиск, що виконаний у вигляді пустотілого циліндра з кільцевим буртом на одному із своїх торців змінної товщини навколо циліндричного отвору, який відрізняється тим, що отвір пустотілого циліндра розташований з ним співвісно, а зовнішня поверхня його кільцевого бурта має овальну або еліптичну форму. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
