Лопать транспортної системи колонного дифузійного апарата

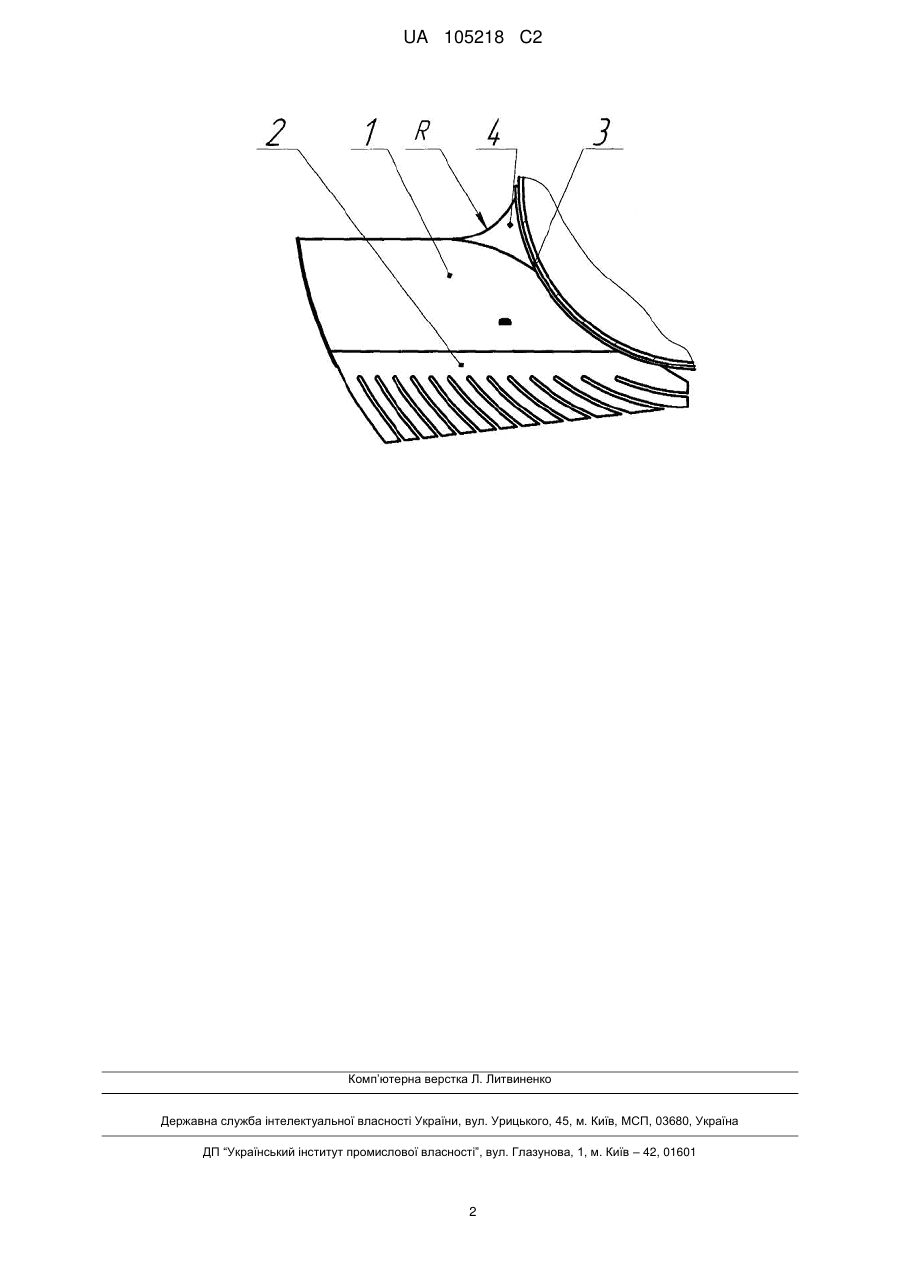

Реферат: Лопать транспортної системи колонного дифузійного апарата містить фронтальну частину, задню частину, яка виконана в вигляді оперення, розташовану між ними робочу частину та накладку, розташовану зі сторони закріплення лопаті на валу. Фронтальна частина лопаті виконана закругленою ближче до сторони закріплення лопаті на валу, з розміщенням на ній профільованої увігнутої з трьох сторін накладки, з можливістю її розташування клином між цією округлою частиною лопаті та між валом по дотичних відносно нього. UA 105218 C2 (12) UA 105218 C2 UA 105218 C2 5 10 15 20 25 30 35 40 Винахід належить до цукрової промисловості, а саме до процесу екстрагування цукрози з бурякової стружки. Відомі лопаті мають подібну конструкцію (Серегин А.А., Пушанко Н.Н., Рогальский С.В., Адаменко В.П., Кухар В.Н., Балакан С.А. Направления совершенствования конструкции колонных диффузионных установок в свеклосахарном производстве. - К.: УкрНИИНТИ Госплана УССР, 1990, с., 17), що складається з робочої частини, оперення та накладки на вал. Недоліком існуючих конструкцій лопатей транспортних систем колонних дифузійних апаратів є нерівномірний розподіл сокостружкової суміші в площині поперечного перерізу, що виникає в результаті різної величини лінійних швидкостей по довжині лопаті та послаблення, через певний період експлуатації, місця закріплення на валу. В основу винаходу поставлена задача удосконалення лопаті транспортної системи колонного дифузійного апарата, конструкція якої дозволяє покращити розподілення сокостружкової суміші в об'ємі колони, та підсилити місце закріплення лопаті на валу. Поставлена задача вирішується тим, що лопать транспортної системи колонного дифузійного апарата, що містить фронтальну частину, задню частину, яка виконана в вигляді оперення, розташовану між ними робочу частину та накладку, розташовану зі сторони закріплення лопаті на валу. Згідно з винаходом фронтальна частина лопаті виконана закругленою ближче до сторони закріплення лопаті на валу, з розміщенням на ній додаткової профільованої увігнутої з трьох сторін накладки, з можливістю її розташування клином між цією округлою частиною лопаті та між валом по дотичних відносно нього. Причинно-наслідковий зв'язок між запропонованими ознаками і очікуваним технічним результатом буде у наступному. Лопать транспортної системи колонного дифузійного апарата при обертанні створює рушійну силу, що переміщує сокостружкову суміш знизу вгору. Але у зв'язку з тим, що лінійна швидкість переміщення в зоні біля вала менша, ніж в зоні біля корпусу апарата, утворюється перепад питомого навантаження. Завдяки конструкції лопаті величину цього перепаду можна звести до мінімуму, що приведе до вирівнювання величини питомого навантаження в площині поперечного перерізу. Використання таких лопатей в транспортних системах колонних дифузійних апаратів дозволить зменшити величину зміни питомого навантаження в об'ємі колони, що приведе до покращення якості процесу екстрагування та зменшення втрат цукру в жомі та підсилить місце закріплення лопаті на трубовалу, що підвищить надійність конструкції. На кресленнях зображено лопать транспортної системи колонного дифузійного апарата. Лопать складається з робочої частини 1, оперення 2, накладки на вал 3 та профільованої накладки 4. Лопать працює наступним чином. В процесі обертання вала транспортної системи, завдяки відповідному куту нахилу лопаті, утворюється рушійна сила що транспортує бурякову стружку, підіймаючи знизу вгору. За рахунок профільованої накладки 4, відбувається додаткове розподілення стружки в об'ємі апарата та підсилення місця закріплення лопаті на валу. Винахід дозволяє покращити розподілення величини питомого навантаження сокостружкової суміші в площині поперечного перерізу колонного дифузійного апарата, що покращить якість процесу екстрагування та дозволить зменшити втрати цукру в жомі, підсилити місце закріплення на трубовалу, що підвищить надійність транспортної системи. 45 ФОРМУЛА ВИНАХОДУ 50 Лопать транспортної системи колонного дифузійного апарата, що містить фронтальну частину, задню частину, яка виконана в вигляді оперення, розташовану між ними робочу частину та накладку, розташовану зі сторони закріплення лопаті на валу, яка відрізняється тим, що фронтальна частина лопаті виконана закругленою ближче до сторони закріплення лопаті на валу, з розміщенням на ній профільованої увігнутої з трьох сторін накладки, з можливістю її розташування клином між цією округлою частиноюлопаті та між валом по дотичних відносно нього. 1 UA 105218 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
