Пристрій для кріплення контактної тарілки колонного апарата

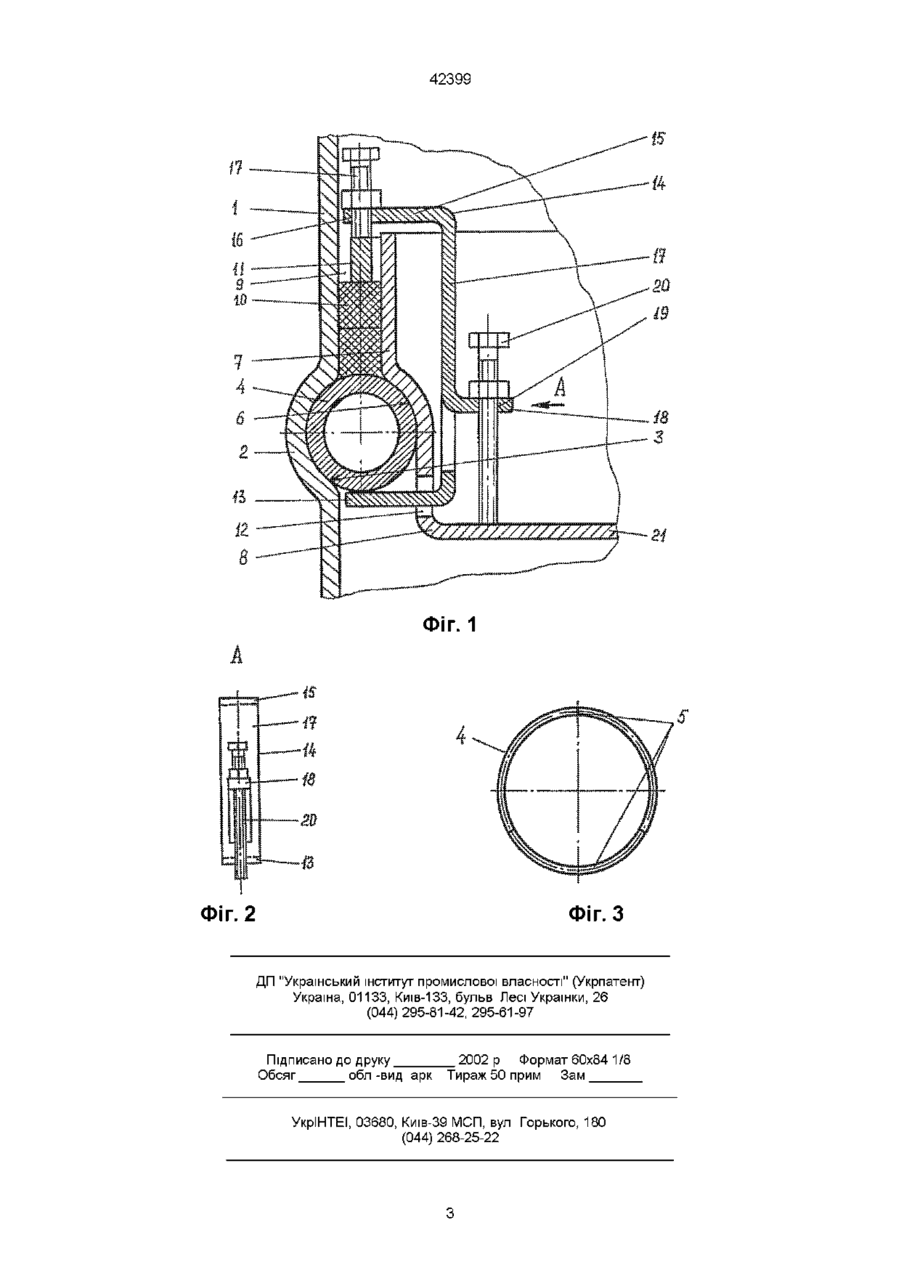

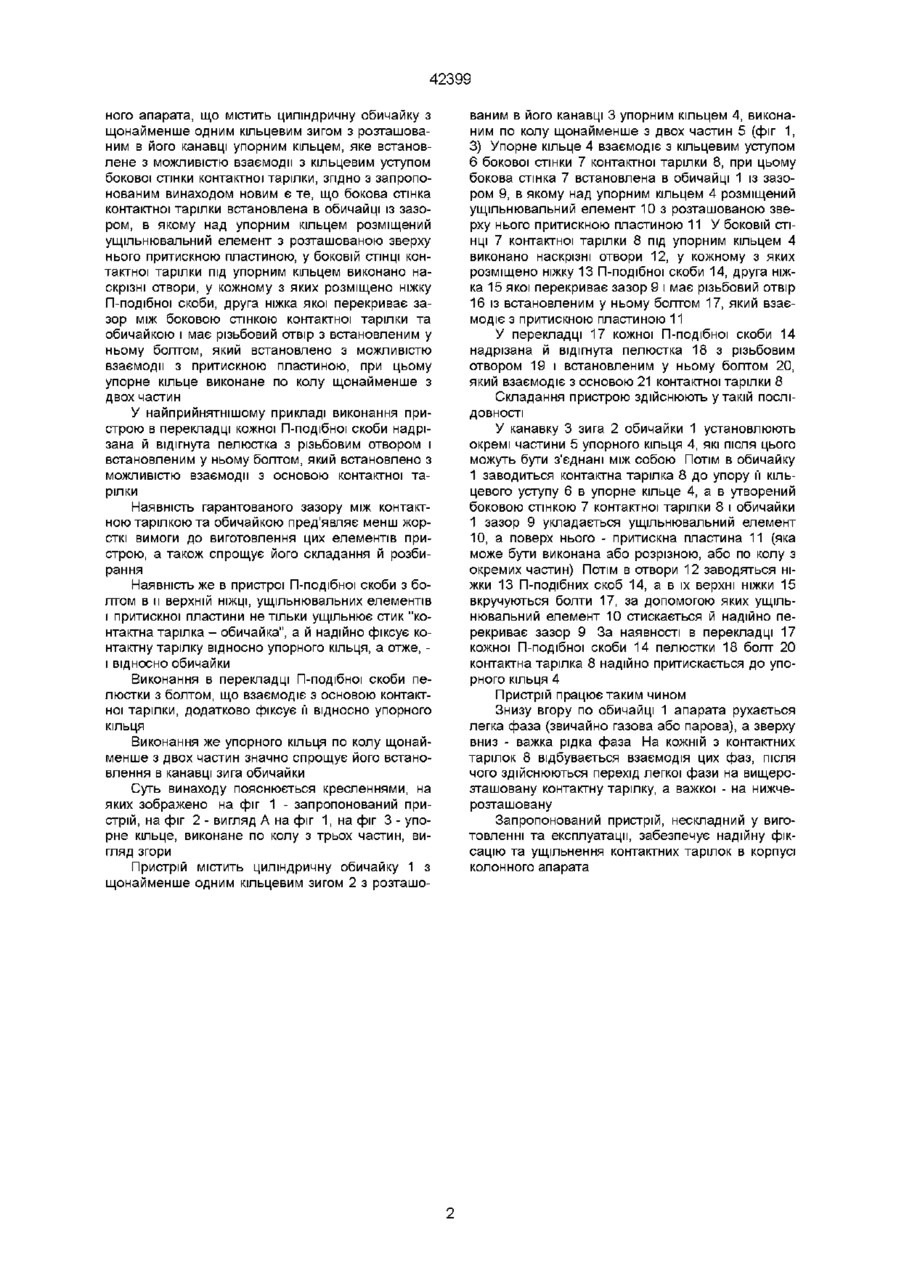

Пристрій для кріплення контактної тарілки колонного апарата, що містить циліндричну обичайку з щонайменше одним кільцевим зиком з розташованим в його канавці упорним кільцем, яке встановлено з можливістю взаємодії з кільцевим уступом бокової стінки контактної тарілки, який відрізняється тим, що бокова стінка контактної тарілки встановлена в обичайці із зазором, в яко му над упорним кільцем розміщено ущільнювальний елемент з розташованою зверху нього притискною пластиною, у боковій СТІНЦІ контактної тарілки під упорним кільцем виконані наскрізні отвори, у кожному з яких розміщена ніжка П-подібної скоби, друга ніжка якої перекриває зазор між боковою стінкою контактної тарілки та обичайкою і має різьбовий отвір з встановленим у ньому болтом, який встановлений з можливістю взаємодії з притискною пластиною, при цьому упорне кільце виконане по колу щонайменше з двох частин 2 Пристрій за п 1, який відрізняється тим, що в перекладці кожної П-подібної скоби надрізана й відігнута пелюстка з різьбовим отвором і встановленим у ньому болтом, який встановлений з можливістю взаємодії з основою контактної тарілки Винахід належить до апаратів ХІМІЧНИХ, нафтохімічних, нафтопереробних, харчових виробництв, зокрема, до контактних тарілчастих елементів тепломасообмінних колон Відомий пристрій для кріплення контактної тарілки колонного апарата, що містить циліндричну обичайку з привареними до и внутрішньої поверхні косинками, які встановлено з можливістю взаємодії з основою контактної тарілки (Основные процессы и аппараты химической технологии Пособие по проектированию / Под ред Ю И Дытнерского - М Химия, 1991 - С 219) Наявність на обичайці приварних незнімних косинок не тільки знижує МІЦНІСТЬ апарата, але й значно ускладнює процес складання його контактної частини, а саме послідовного установлення й знімання контактних тарілок в обичайці апарата Найбільш близьким до пропонованого винаходу є пристрій для кріплення контактної тарілки колонного апарата, що містить циліндричну обичайку з щонайменше одним кільцевим зигом з розташованим в його канавці упорним кільцем, яке встановлене з можливістю взаємодії з кільцевим уступом бокової стінки контактної тарілки, при цьому верхня частина бокової стінки контактної тарілки встановлена в обичайці без зазору (патент Російської Федерації № 2033234, МПК6 B01D3/22, зявл 08 04 1992, опубл 20 04 1995) На відміну від аналога, що розглянуто, цей пристрій забезпечує підвищену жорсткість обичайки корпуса апарата (за рахунок наявності кільцевих зипв) і при виготовленні зовсім не потребує зварювання Проте досягнення відсутності зазору між контактною тарілкою та обичайкою, особливо в колонах значного діаметра, технічно досить складно (так, відхилення діаметра обичайок апаратів згідно з нормативно-технічною документацією не повинне перевищувати ±1% від номінального розміру, що для діаметра 2000 мм становить ±20 мм, відносна овальність же обичайки звичайно не повинна перевищувати 1%) Отже, надійне ущільнення стику "обичайка контактна тарілка" у цій конструкції досить проблематичне Крім того, фіксація контактної тарілки в обичайці здійснюється лише за рахунок тертя між ними, що явно недостатньо при значних навантаженнях по фазах в апараті В основу запропонованого винаходу покладено задачу вдосконалити пристрій для кріплення контактної тарілки колонного апарата, в якому нове виконання його конструктивних елементів суттєво спростило би їх виготовлення, а також забезпечило б надійну фіксацію та ущільнення контактної тарілки в обичайці, а отже, - підвищило б надійність та ефективність роботи апарата в цілому Поставлена задача вирішується тим, що в пристрої для кріплення контактної тарілки колон со 42399 ного апарата, що містить циліндричну обичайку з щонайменше одним кільцевим зигом з розташованим в його канавці упорним кільцем, яке встановлене з можливістю взаємодії з кільцевим уступом бокової стінки контактної тарілки, згідно з запропонованим винаходом новим є те, що бокова стінка контактної тарілки встановлена в обичайці із зазором, в якому над упорним кільцем розміщений ущільнювальний елемент з розташованою зверху нього притискною пластиною, у боковій СТІНЦІ контактної тарілки під упорним кільцем виконано наскрізні отвори, у кожному з яких розміщено ніжку П-подібної скоби, друга ніжка якої перекриває зазор між боковою стінкою контактної тарілки та обичайкою і має різьбовий отвір з встановленим у ньому болтом, який встановлено з можливістю взаємодії з притискною пластиною, при цьому упорне кільце виконане по колу щонайменше з двох частин У найприйнятнішому прикладі виконання пристрою в перекладці кожної П-подібної скоби надрізана й відігнута пелюстка з різьбовим отвором і встановленим у ньому болтом, який встановлено з можливістю взаємодії з основою контактної тарілки Наявність гарантованого зазору між контактною тарілкою та обичайкою пред'являє менш жорсткі вимоги до виготовлення цих елементів пристрою, а також спрощує його складання й розбирання Наявність же в пристрої П-подібної скоби з болтом в и верхній НІЖЦІ, ущільнювальних елементів і притискної пластини не тільки ущільнює стик "контактна тарілка - обичайка", а й надійно фіксує контактну тарілку відносно упорного кільця, а отже, і відносно обичайки Виконання в перекладці П-подібної скоби пелюстки з болтом, що взаємодіє з основою контактної тарілки, додатково фіксує її відносно упорного кільця Виконання же упорного кільця по колу щонайменше з двох частин значно спрощує його встановлення в канавці зига обичайки Суть винаходу пояснюється кресленнями, на яких зображено на фіг 1 - запропонований пристрій, на фіг 2 - вигляд А на фіг 1, на фіг 3 - упорне кільце, виконане по колу з трьох частин, вигляд згори Пристрій містить циліндричну обичайку 1 з щонайменше одним кільцевим зигом 2 з розташо ваним в його канавці 3 упорним кільцем 4, виконаним по колу щонайменше з двох частин 5 (фіг 1, 3) Упорне кільце 4 взаємодіє з кільцевим уступом 6 бокової стінки 7 контактної тарілки 8, при цьому бокова стінка 7 встановлена в обичайці 1 із зазором 9, в якому над упорним кільцем 4 розміщений ущільнювальний елемент 10 з розташованою зверху нього притискною пластиною 11 У боковій стінці 7 контактної тарілки 8 під упорним кільцем 4 виконано наскрізні отвори 12, у кожному з яких розміщено ніжку 13 П-подібної скоби 14, друга ніжка 15 якої перекриває зазор 9 і має різьбовий отвір 16 із встановленим у ньому болтом 17, який взаємодіє з притискною пластиною 11 У перекладці 17 кожної П-подібної скоби 14 надрізана й відігнута пелюстка 18 з різьбовим отвором 19 і встановленим у ньому болтом 20, який взаємодіє з основою 21 контактної тарілки 8 Складання пристрою здійснюють у такій ПОСЛІДОВНОСТІ У канавку 3 зига 2 обичайки 1 установлюють окремі частини 5 упорного кільця 4, які після цього можуть бути з'єднані між собою Потім в обичайку 1 заводиться контактна тарілка 8 до упору її кільцевого уступу 6 в упорне кільце 4, а в утворений боковою стінкою 7 контактної тарілки 8 і обичайки 1 зазор 9 укладається ущільнювальний елемент 10, а поверх нього - притискна пластина 11 (яка може бути виконана або розрізною, або по колу з окремих частин) Потім в отвори 12 заводяться ніжки 13 П-подібних скоб 14, а в їх верхні ніжки 15 вкручуються болти 17, за допомогою яких ущільнювальний елемент 10 стискається й надійно перекриває зазор 9 За наявності в перекладці 17 кожної П-подібної скоби 14 пелюстки 18 болт 20 контактна тарілка 8 надійно притискається до упорного кільця 4 Пристрій працює таким чином Знизу вгору по обичайці 1 апарата рухається легка фаза (звичайно газова або парова), а зверху вниз - важка рідка фаза На кожній з контактних тарілок 8 відбувається взаємодія цих фаз, після чого здійснюються перехід легкої фази на вищерозташовану контактну тарілку, а важкої - на нижчерозташовану Запропонований пристрій, нескладний у виготовленні та експлуатації, забезпечує надійну фіксацію та ущільнення контактних тарілок в корпусі колонного апарата 42399 ФІГ. 1 Фіг. 2 Фіг. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
