Лопать транспортної системи колонного дифузійного апарата

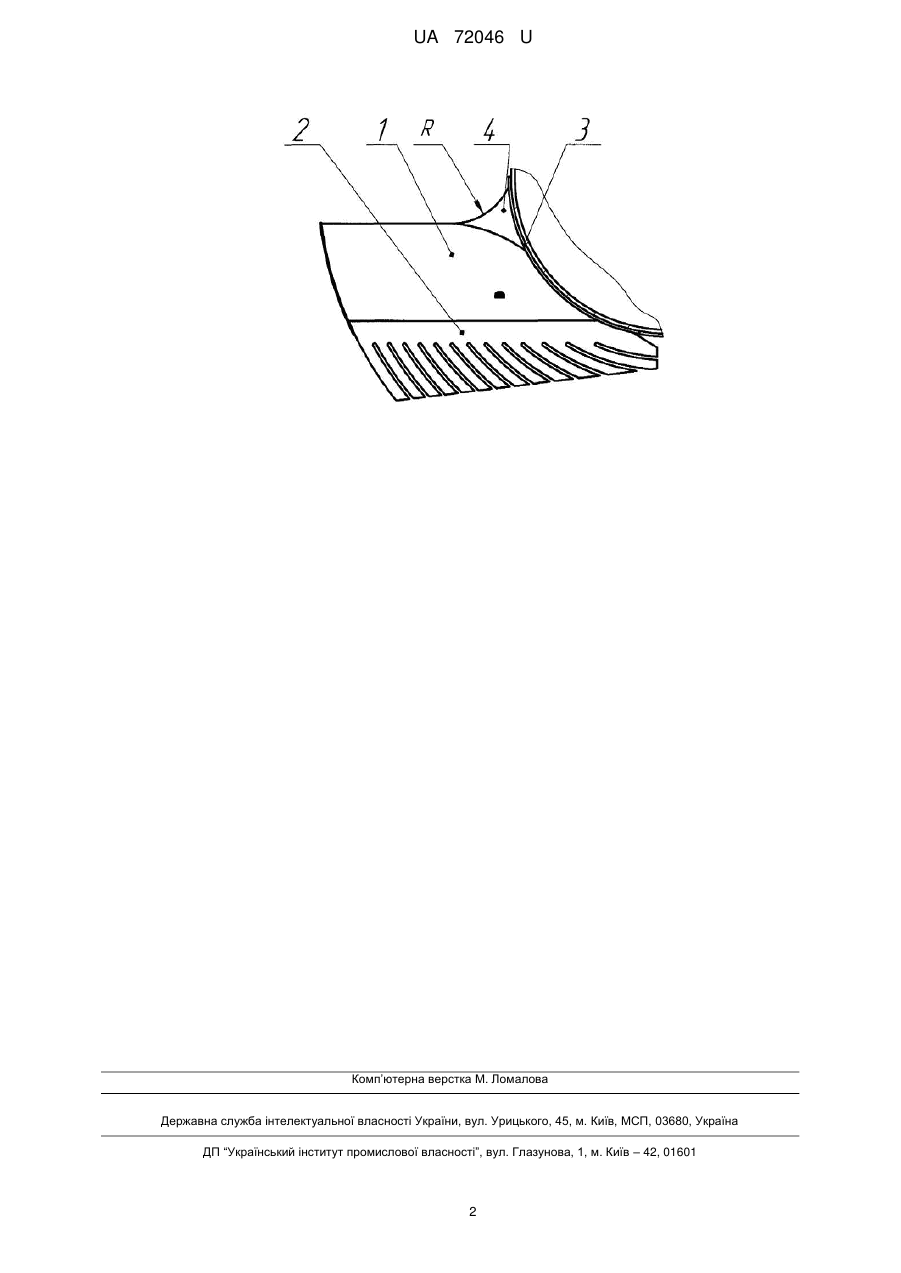

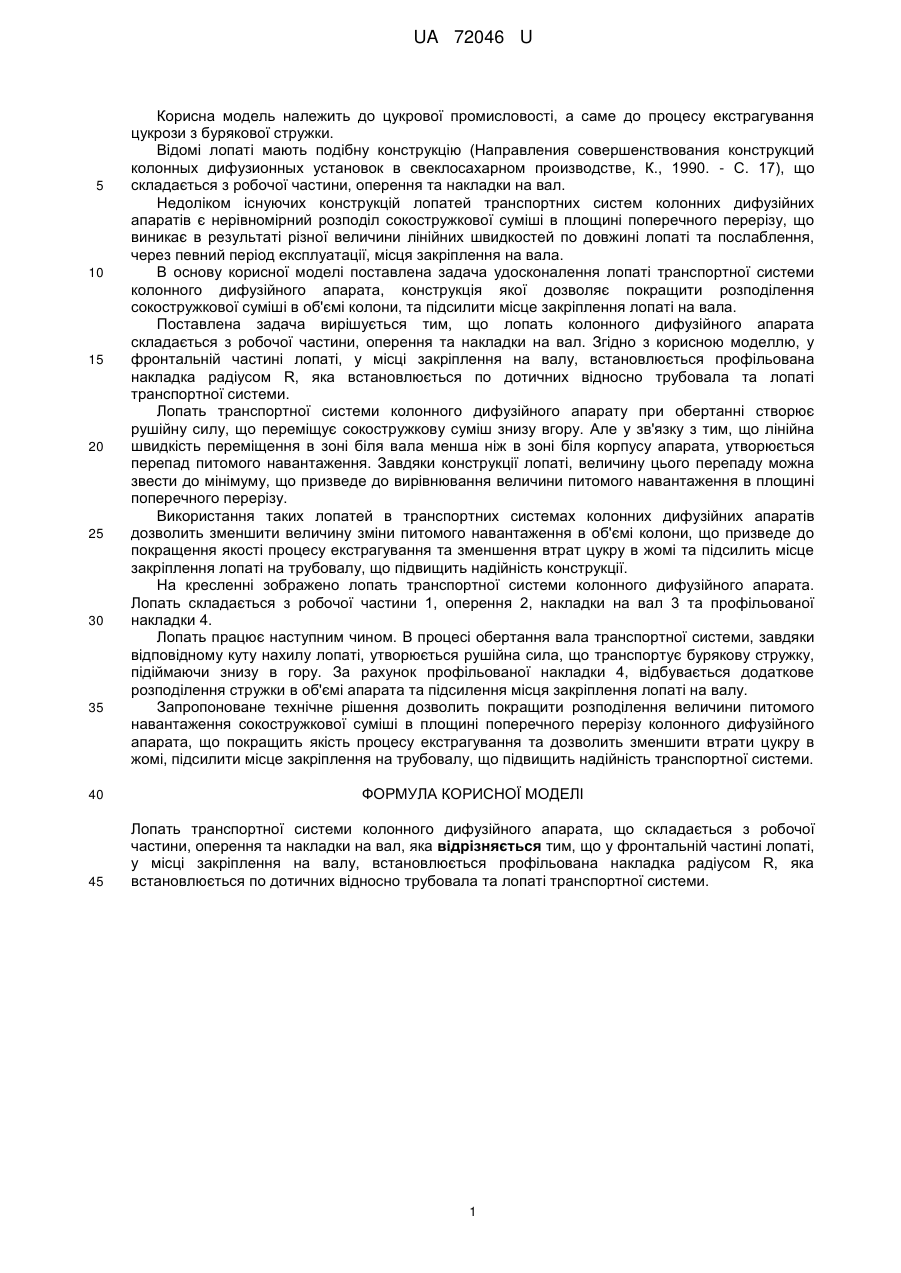

Реферат: UA 72046 U UA 72046 U 5 10 15 20 25 30 35 Корисна модель належить до цукрової промисловості, а саме до процесу екстрагування цукрози з бурякової стружки. Відомі лопаті мають подібну конструкцію (Направления совершенствования конструкций колонных дифузионных установок в свеклосахарном производстве, К., 1990. - С. 17), що складається з робочої частини, оперення та накладки на вал. Недоліком існуючих конструкцій лопатей транспортних систем колонних дифузійних апаратів є нерівномірний розподіл сокостружкової суміші в площині поперечного перерізу, що виникає в результаті різної величини лінійних швидкостей по довжині лопаті та послаблення, через певний період експлуатації, місця закріплення на вала. В основу корисної моделі поставлена задача удосконалення лопаті транспортної системи колонного дифузійного апарата, конструкція якої дозволяє покращити розподілення сокостружкової суміші в об'ємі колони, та підсилити місце закріплення лопаті на вала. Поставлена задача вирішується тим, що лопать колонного дифузійного апарата складається з робочої частини, оперення та накладки на вал. Згідно з корисною моделлю, у фронтальній частині лопаті, у місці закріплення на валу, встановлюється профільована накладка радіусом R, яка встановлюється по дотичних відносно трубовала та лопаті транспортної системи. Лопать транспортної системи колонного дифузійного апарату при обертанні створює рушійну силу, що переміщує сокостружкову суміш знизу вгору. Але у зв'язку з тим, що лінійна швидкість переміщення в зоні біля вала менша ніж в зоні біля корпусу апарата, утворюється перепад питомого навантаження. Завдяки конструкції лопаті, величину цього перепаду можна звести до мінімуму, що призведе до вирівнювання величини питомого навантаження в площині поперечного перерізу. Використання таких лопатей в транспортних системах колонних дифузійних апаратів дозволить зменшити величину зміни питомого навантаження в об'ємі колони, що призведе до покращення якості процесу екстрагування та зменшення втрат цукру в жомі та підсилить місце закріплення лопаті на трубовалу, що підвищить надійність конструкції. На кресленні зображено лопать транспортної системи колонного дифузійного апарата. Лопать складається з робочої частини 1, оперення 2, накладки на вал 3 та профільованої накладки 4. Лопать працює наступним чином. В процесі обертання вала транспортної системи, завдяки відповідному куту нахилу лопаті, утворюється рушійна сила, що транспортує бурякову стружку, підіймаючи знизу в гору. За рахунок профільованої накладки 4, відбувається додаткове розподілення стружки в об'ємі апарата та підсилення місця закріплення лопаті на валу. Запропоноване технічне рішення дозволить покращити розподілення величини питомого навантаження сокостружкової суміші в площині поперечного перерізу колонного дифузійного апарата, що покращить якість процесу екстрагування та дозволить зменшити втрати цукру в жомі, підсилити місце закріплення на трубовалу, що підвищить надійність транспортної системи. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Лопать транспортної системи колонного дифузійного апарата, що складається з робочої частини, оперення та накладки на вал, яка відрізняється тим, що у фронтальній частині лопаті, у місці закріплення на валу, встановлюється профільована накладка радіусом R, яка встановлюється по дотичних відносно трубовала та лопаті транспортної системи. 1 UA 72046 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
