Електромагнітний спосіб локалізації непрацездатних радіоелектронних компонентів радіоелектронних пристроїв в частотній області

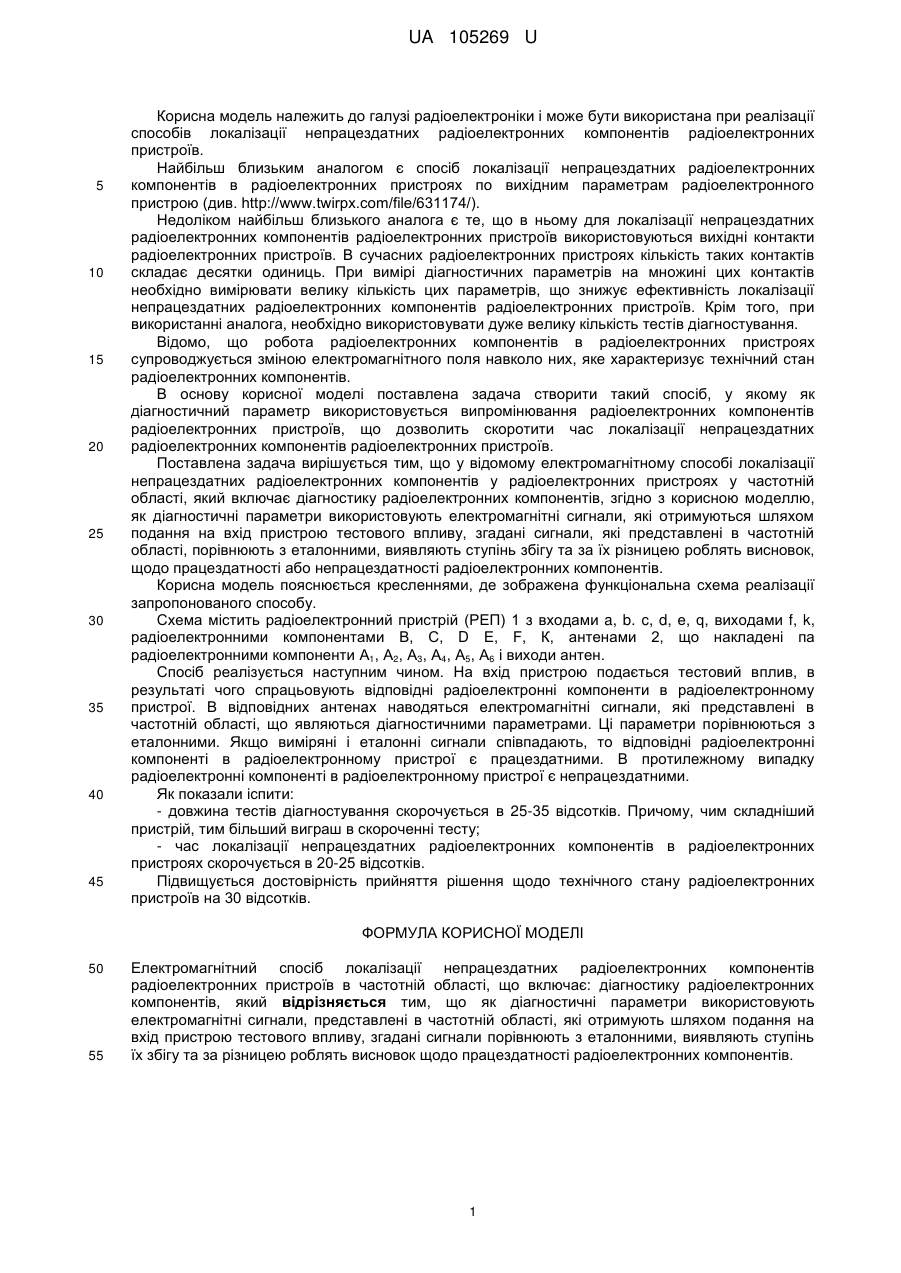

Реферат: Електромагнітний спосіб локалізації непрацездатних радіоелектронних компонентів радіоелектронних пристроїв в частотній області включає: діагностику радіоелектронних компонентів. Як діагностичні параметри використовують електромагнітні сигнали, представлені в частотній області, які отримують шляхом подання на вхід пристрою тестового впливу. Згадані сигнали порівнюють з еталонними, виявляють ступінь їх збігу та за різницею роблять висновок щодо працездатності радіоелектронних компонентів. UA 105269 U (12) UA 105269 U UA 105269 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі радіоелектроніки і може бути використана при реалізації способів локалізації непрацездатних радіоелектронних компонентів радіоелектронних пристроїв. Найбільш близьким аналогом є спосіб локалізації непрацездатних радіоелектронних компонентів в радіоелектронних пристроях по вихідним параметрам радіоелектронного пристрою (див. http://www.twirpx.com/file/631174/). Недоліком найбільш близького аналога є те, що в ньому для локалізації непрацездатних радіоелектронних компонентів радіоелектронних пристроїв використовуються вихідні контакти радіоелектронних пристроїв. В сучасних радіоелектронних пристроях кількість таких контактів складає десятки одиниць. При вимірі діагностичних параметрів на множині цих контактів необхідно вимірювати велику кількість цих параметрів, що знижує ефективність локалізації непрацездатних радіоелектронних компонентів радіоелектронних пристроїв. Крім того, при використанні аналога, необхідно використовувати дуже велику кількість тестів діагностування. Відомо, що робота радіоелектронних компонентів в радіоелектронних пристроях супроводжується зміною електромагнітного поля навколо них, яке характеризує технічний стан радіоелектронних компонентів. В основу корисної моделі поставлена задача створити такий спосіб, у якому як діагностичний параметр використовується випромінювання радіоелектронних компонентів радіоелектронних пристроїв, що дозволить скоротити час локалізації непрацездатних радіоелектронних компонентів радіоелектронних пристроїв. Поставлена задача вирішується тим, що у відомому електромагнітному способі локалізації непрацездатних радіоелектронних компонентів у радіоелектронних пристроях у частотній області, який включає діагностику радіоелектронних компонентів, згідно з корисною моделлю, як діагностичні параметри використовують електромагнітні сигнали, які отримуються шляхом подання на вхід пристрою тестового впливу, згадані сигнали, які представлені в частотній області, порівнюють з еталонними, виявляють ступінь збігу та за їх різницею роблять висновок, щодо працездатності або непрацездатності радіоелектронних компонентів. Корисна модель пояснюється кресленнями, де зображена функціональна схема реалізації запропонованого способу. Схема містить радіоелектронний пристрій (РЕП) 1 з входами a, b. c, d, e, q, виходами f, k, радіоелектронними компонентами В, С, D Е, F, К, антенами 2, що накладені па радіоелектронними компоненти А1, А2, А3, А4, А5, А6 і виходи антен. Спосіб реалізується наступним чином. На вхід пристрою подається тестовий вплив, в результаті чого спрацьовують відповідні радіоелектронні компоненти в радіоелектронному пристрої. В відповідних антенах наводяться електромагнітні сигнали, які представлені в частотній області, що являються діагностичними параметрами. Ці параметри порівнюються з еталонними. Якщо виміряні і еталонні сигнали співпадають, то відповідні радіоелектронні компоненті в радіоелектронному пристрої є працездатними. В протилежному випадку радіоелектронні компоненті в радіоелектронному пристрої є непрацездатними. Як показали іспити: - довжина тестів діагностування скорочується в 25-35 відсотків. Причому, чим складніший пристрій, тим більший виграш в скороченні тесту; - час локалізації непрацездатних радіоелектронних компонентів в радіоелектронних пристроях скорочується в 20-25 відсотків. Підвищується достовірність прийняття рішення щодо технічного стану радіоелектронних пристроїв на 30 відсотків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Електромагнітний спосіб локалізації непрацездатних радіоелектронних компонентів радіоелектронних пристроїв в частотній області, що включає: діагностику радіоелектронних компонентів, який відрізняється тим, що як діагностичні параметри використовують електромагнітні сигнали, представлені в частотній області, які отримують шляхом подання на вхід пристрою тестового впливу, згадані сигнали порівнюють з еталонними, виявляють ступінь їх збігу та за різницею роблять висновок щодо працездатності радіоелектронних компонентів. 1 UA 105269 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
