Енергодинамічний спосіб контролю технічного стану радіоелектронних пристроїв в частотній області
Номер патенту: 105268
Опубліковано: 10.03.2016
Автори: Шевченко Валерій Віталійович, Пампуха Ігор Володимирович, Савран Віталій Олександрович, Охрамович Михайло Миколайович, Жердєв Микола Костянтинович
Формула / Реферат
Енергодинамічний спосіб контролю технічного стану радіоелектронних пристроїв в частотній області, що включає діагностику радіоелектронних пристроїв, який відрізняється тим, що як діагностичний параметр використовують сигнал (струм) в шипі живлення радіоелектронних пристроїв, який отримують шляхом подання на вхід пристрою тестового впливу, згадані сигнали, які представлені в частотній області, порівнюють з еталонними, виявляють ступінь збігу та за їх різницею роблять висновок щодо працездатності радіоелектронного пристрою.
Текст

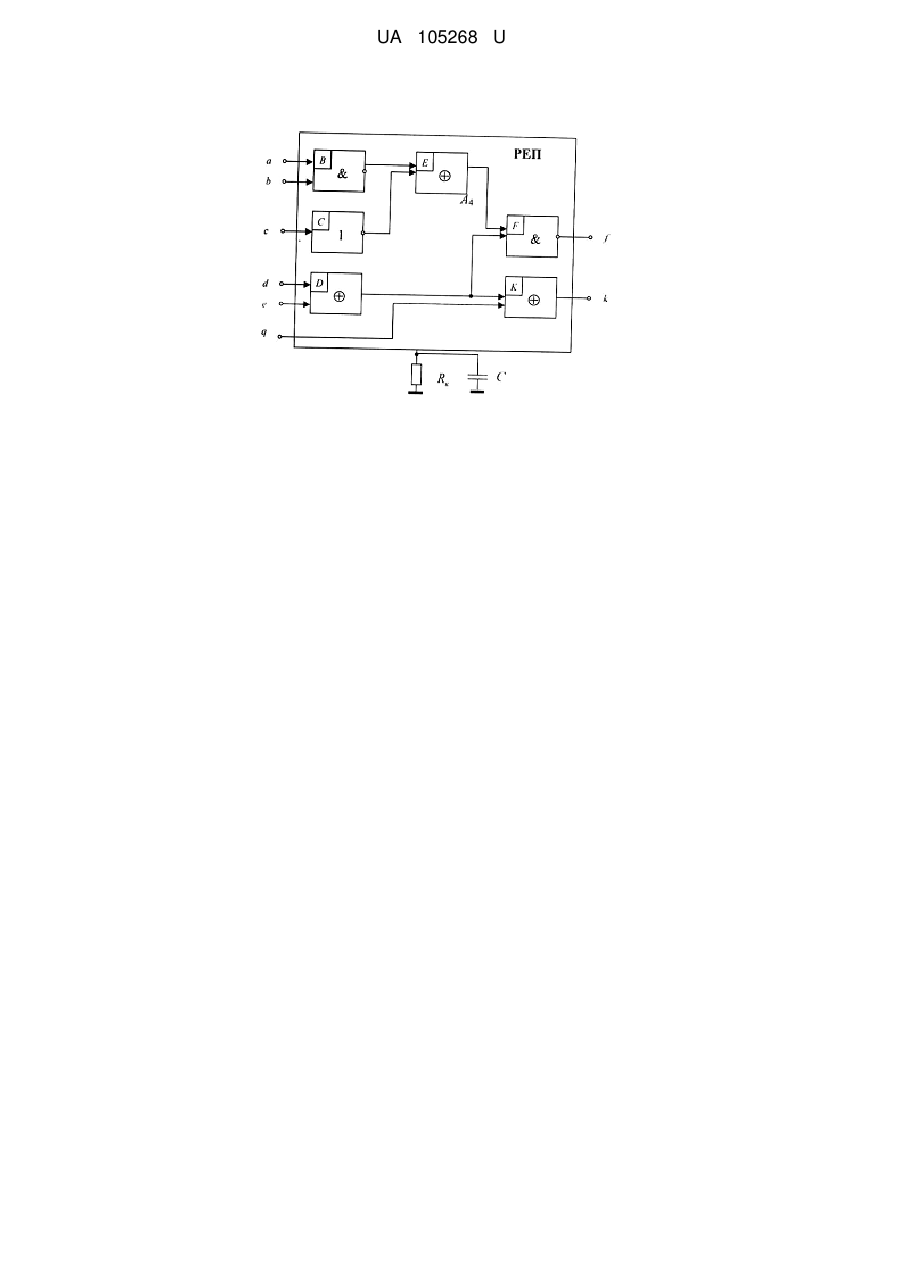

Реферат: Енергодинамічний спосіб контролю технічного стану радіоелектронних пристроїв в частотній області включає діагностику радіоелектронних пристроїв. Як діагностичний параметр використовують сигнал (струм) в шипі живлення радіоелектронних пристроїв, який отримують шляхом подання на вхід пристрою тестового впливу. Згадані сигнали, які представлені в частотній області, порівнюють з еталонними, виявляють ступінь збігу та за їх різницею роблять висновок щодо працездатності радіоелектронного пристрою. UA 105268 U (12) UA 105268 U UA 105268 U 5 10 15 20 25 30 35 Корисна модель належить до способів контролю технічного стану радіоелектронних пристроїв в частотній області і може бути використана при реалізації енергодинамічного способу контролю. Найбільш близьким аналогом є контролю технічного стану радіоелектронних пристроїв по вихідним параметрам радіоелектронного пристрою (див.: http://www.twirpx.com/file/631174/). Недоліком найбільш близького аналога є те, що в ньому для контролю технічного стану радіоелектронних пристроїв використовуються вихідні контакти радіоелектронних пристроїв. В сучасних радіоелектронних пристроях кількість таких контактів складає десятки одиниць. При вимірі діагностичних параметрів на множині цих контактів необхідно вимірювати велику кількість цих параметрів, що знижує ефективність контролю технічного стану радіоелектронних пристроїв. Крім того, при використанні аналога, необхідно використовувати дуже велику кількість тестів діагностування. В основу корисної моделі поставлено задачу створити такий спосіб, у якому як діагностичний параметр використовують частотний аналіз сигналу в шині живлення радіоелектронних пристроїв, що приведе до скорочення часу контролю і підвищення достовірності прийняття рішення щодо технічного стану радіоелектронних пристроїв. Поставлена задача вирішується тим, що у відомому способі контролю технічного стану радіоелектронних приладів, який включає діагностику радіоелектронних пристроїв, який отримують шляхом подання на вхід пристрою тестового впливу, згадані сигнали, які представлені у частoтній області, порівнюють з еталонними, виявляють ступінь збігу та за їх різницею роблять висновок, щодо працездатності або непрацездатності радіоелектронних компонентів. Корисна модель пояснюється кресленнями, де зображена функціональна схема реалізації запропонованого методу контролю технічного стану радіоелектронних пристроїв. Схема містить радіоелектронний пристрій (РЕП) з входами a, b, c, d, е, q. Виходами , k, радіоелектронними компонентами В, С D, E, F, К. контрольний опір Rк
ДивитисяДодаткова інформація
МПК / Мітки
МПК: G01R 17/12, H02H 9/02, G01R 19/165
Мітки: області, частотний, технічного, контролю, радіоелектронних, стану, пристроїв, енергодинамічний, спосіб
