Спосіб деформування деталей із високоміцних конструкційних сплавів

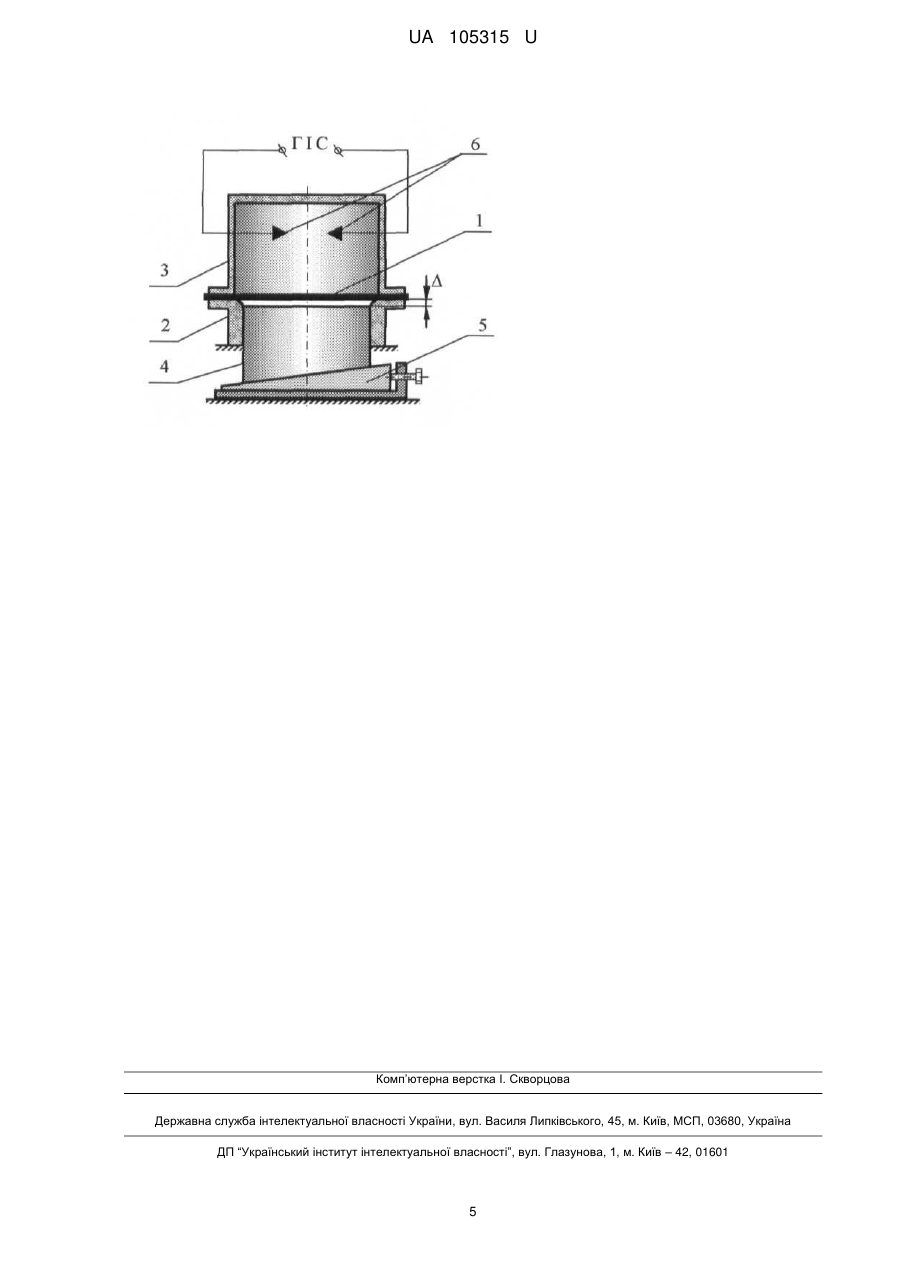

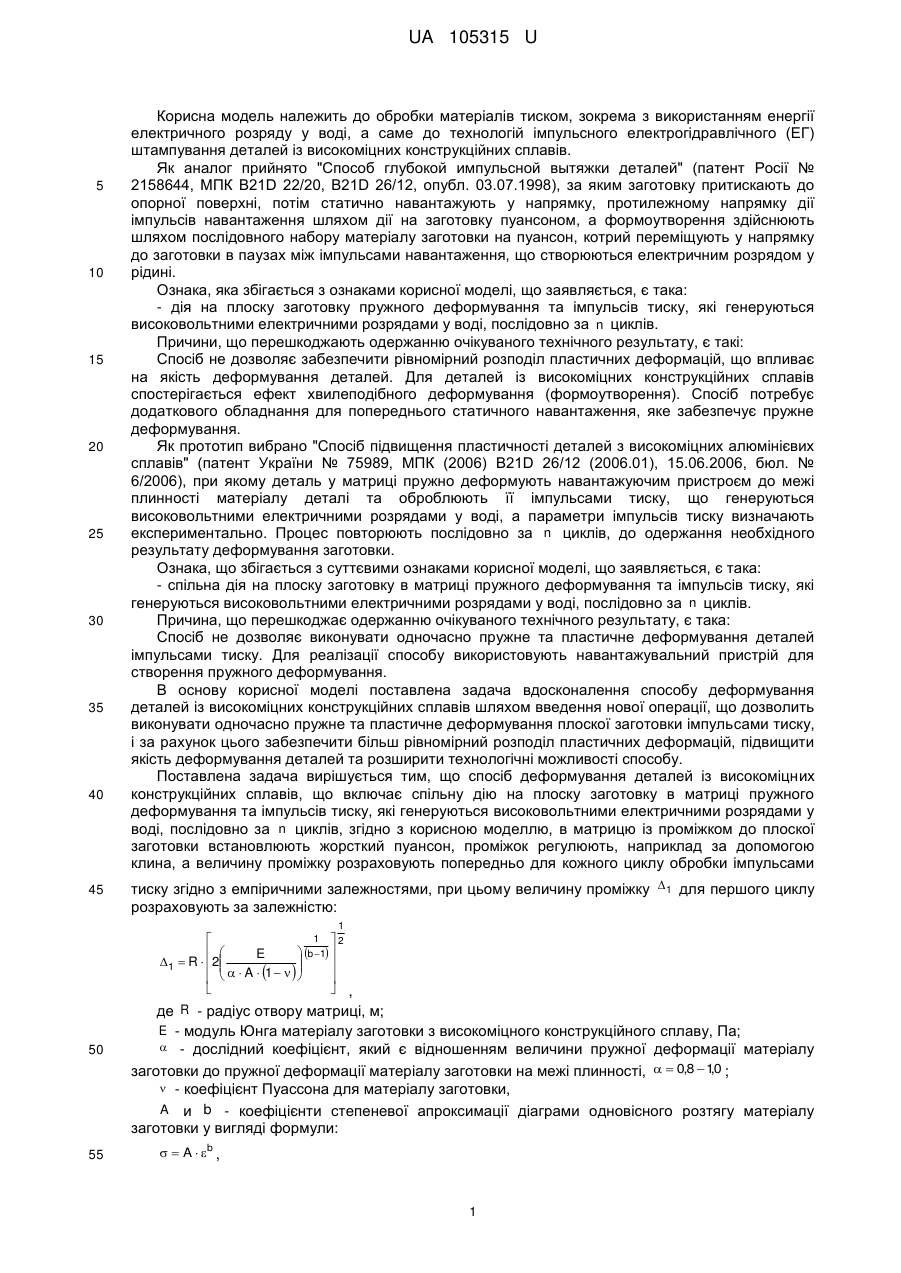

Реферат: UA 105315 U UA 105315 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обробки матеріалів тиском, зокрема з використанням енергії електричного розряду у воді, а саме до технологій імпульсного електрогідравлічного (ЕГ) штампування деталей із високоміцних конструкційних сплавів. Як аналог прийнято "Способ глубокой импульсной вытяжки деталей" (патент Росії № 2158644, МПК B21D 22/20, B21D 26/12, опубл. 03.07.1998), за яким заготовку притискають до опорної поверхні, потім статично навантажують у напрямку, протилежному напрямку дії імпульсів навантаження шляхом дії на заготовку пуансоном, а формоутворення здійснюють шляхом послідовного набору матеріалу заготовки на пуансон, котрий переміщують у напрямку до заготовки в паузах між імпульсами навантаження, що створюються електричним розрядом у рідині. Ознака, яка збігається з ознаками корисної моделі, що заявляється, є така: - дія на плоску заготовку пружного деформування та імпульсів тиску, які генеруються високовольтними електричними розрядами у воді, послідовно за n циклів. Причини, що перешкоджають одержанню очікуваного технічного результату, є такі: Спосіб не дозволяє забезпечити рівномірний розподіл пластичних деформацій, що впливає на якість деформування деталей. Для деталей із високоміцних конструкційних сплавів спостерігається ефект хвилеподібного деформування (формоутворення). Спосіб потребує додаткового обладнання для попереднього статичного навантаження, яке забезпечує пружне деформування. Як прототип вибрано "Спосіб підвищення пластичності деталей з високоміцних алюмінієвих сплавів" (патент України № 75989, МПК (2006) B21D 26/12 (2006.01), 15.06.2006, бюл. № 6/2006), при якому деталь у матриці пружно деформують навантажуючим пристроєм до межі плинності матеріалу деталі та оброблюють її імпульсами тиску, що генеруються високовольтними електричними розрядами у воді, а параметри імпульсів тиску визначають експериментально. Процес повторюють послідовно за n циклів, до одержання необхідного результату деформування заготовки. Ознака, що збігається з суттєвими ознаками корисної моделі, що заявляється, є така: - спільна дія на плоску заготовку в матриці пружного деформування та імпульсів тиску, які генеруються високовольтними електричними розрядами у воді, послідовно за n циклів. Причина, що перешкоджає одержанню очікуваного технічного результату, є така: Спосіб не дозволяє виконувати одночасно пружне та пластичне деформування деталей імпульсами тиску. Для реалізації способу використовують навантажувальний пристрій для створення пружного деформування. В основу корисної моделі поставлена задача вдосконалення способу деформування деталей із високоміцних конструкційних сплавів шляхом введення нової операції, що дозволить виконувати одночасно пружне та пластичне деформування плоскої заготовки імпульсами тиску, і за рахунок цього забезпечити більш рівномірний розподіл пластичних деформацій, підвищити якість деформування деталей та розширити технологічні можливості способу. Поставлена задача вирішується тим, що спосіб деформування деталей із високоміцних конструкційних сплавів, що включає спільну дію на плоску заготовку в матриці пружного деформування та імпульсів тиску, які генеруються високовольтними електричними розрядами у воді, послідовно за n циклів, згідно з корисною моделлю, в матрицю із проміжком до плоскої заготовки встановлюють жорсткий пуансон, проміжок регулюють, наприклад за допомогою клина, а величину проміжку розраховують попередньо для кожного циклу обробки імпульсами тиску згідно з емпіричними залежностями, при цьому величину проміжку  1 для першого циклу розраховують за залежністю: 1 1 2   b 1    E  1  R  2        A  1        , R - радіус отвору матриці, м; де E - модуль Юнга матеріалу заготовки з високоміцного конструкційного сплаву, Па; 50  - дослідний коефіцієнт, який є відношенням величини пружної деформації матеріалу , заготовки до пружної деформації матеріалу заготовки на межі плинності,   0,8  10 ;  - коефіцієнт Пуассона для матеріалу заготовки, A и b - коефіцієнти степеневої апроксимації діаграми одновісного розтягу матеріалу заготовки у вигляді формули: 55   A  b , 1 UA 105315 U де  - одновісна деформація матеріалу заготовки, величину проміжку  2 - для другого циклу обробки імпульсами тиску за залежністю: 2  b   A  1     R2 b 2  1   E 3  1 / 2 , величину проміжку  3 - для третього циклу обробки імпульсами тиску за залежністю: 3  5 b   A  1     R2 b 1  2   2   E 1  3   2 / 2 , а, всі наступні величини проміжків визначають за залежністю: n  10 b   A  1     R2 b 1   2    2  n 1   E 1   2    3  n 1 / 2 , де n - номер циклу обробки імпульсами тиску, n  4 . Розкриваючи причинно-наслідковий зв'язок між суттєвими ознаками корисної моделі, що заявляється, та очікуваним технічним результатом, необхідно відзначити таке. Ознака "… в матрицю із проміжком до плоскої заготовки встановлюють жорсткий пуансон, проміжок регулюють, наприклад за допомогою клина, а величину проміжку розраховують попередньо для кожного циклу обробки імпульсами тиску згідно з емпіричними залежностями, при цьому величину проміжку  1 для першого циклу розраховують за залежністю: 1 15 20 1 2   b 1    E  1  R  2        A  1        , де R - радіус отвору матриці, м; E - модуль Юнга матеріалу заготовки з високоміцного конструкційного сплаву, Па;  - дослідний коефіцієнт, який є відношенням величини пружної деформації матеріалу , заготовки до пружної деформації матеріалу заготовки на межі плинності,   0,8  10 ;  - коефіцієнт Пуассона для матеріалу заготовки, A и b - коефіцієнти степеневої апроксимації діаграми одновісного розтягу матеріалу заготовки у вигляді формули:   A  b , де  - одновісна деформація матеріалу заготовки, 25 величину проміжку  2 - для другого циклу обробки імпульсами тиску за залежністю: 2  b   A  1     R2 b 2  1   E 3  1 / 2 , величину проміжку  3 - для третього циклу обробки імпульсами тиску за залежністю: 3  b   A  1     R2 b 1  2   2   E 1  3   2 / 2 , а всі наступні величини проміжків визначають за залежністю: n  30 35 40 b   A  1     R2 b 1   2    2  n 1   E 1   2    3  n 1 / 2 , де n - номер циклу обробки імпульсами тиску, n  4 " - дозволяє виконувати одночасно пружне та пластичне деформування плоскої заготовки імпульсами тиску та забезпечити більш рівномірний розподіл пластичних деформацій, підвищити якість деформування деталей та розширити технологічні можливості способу. Забезпечення проміжку між жорстким пуансоном, що встановлений в матриці, та плоскою заготовкою дозволяє дію пружного деформування здійснити дією імпульсів тиску, які генеруються високовольтними електричними розрядами у воді. Головним критерієм вибору величини проміжку є величина пружної деформації матеріалу заготовки, за якої в ньому створюються напруження за величиною від 80 до 100 % межі текучості матеріалу заготовки. Під час високовольтного електричного розряду у воді відбувається генерація ударних хвиль, які створюють імпульс тиску на матеріал заготовки, викликаючи тим самим її пружний прогин і деформацію. 2 UA 105315 U 5 Суть корисної моделі пояснюється кресленням, на якому зображено подовжній розріз пристрою для ЕГ штампування круглих денець. Спосіб здійснюється таким чином. Попередньо, виходячи з геометричних розмірів заготовки та фізичних властивостей її матеріалу, користуючись емпіричними залежностями для обраного матеріалу заготовки, розраховують величини проміжків  для кожного циклу обробки імпульсами тиску. Кількість циклів обробки імпульсами тиску визначають виходячи з того, що загальна глибина прогину заготовки дорівнює сумі прогинів на кожному з n циклів. Плоску заготовку 1 встановлюють на поверхні матриці 2 та притискають корпусом розрядної 10 камери 3. В матриці 2 з проміжком  1 до плоскої заготовки розміщують жорсткий пуансон 4. 15 20 25 30 35 40 Величина проміжку  1 відповідає значенню величини проміжку, розрахованому для першого циклу. Величину проміжку регулюють, наприклад за допомогою клина 5. Порожнину розрядної камери 3, всередині якої розміщено електроди 6, підключені до генератора імпульсних струмів (ПС) (на кресленні не показано), заповнюють рідиною. Виконують перший цикл обробки імпульсами тиску. Для цього на електроди 6 від ПС подають високу напругу, високовольтний електричний розряд між ними у воді генерує ударні хвилі, які створюють імпульси тиску на плоску заготовку 1, викликаючи тим самим її пружний прогин на величину проміжку  1 і пластичну деформацію. Пружний прогин плоскої заготовки обмежується жорстким пуансоном 4, в результаті цього, переміщення та деформування заготовки припиняється, але продовжується дія на неї хвиль тиску, що викликають об'ємний напружений стан в матеріалі заготовки. Під дією об'ємного напруженого стану, в матеріалі заготовки відбувається релаксація напружень, що веде до перетворення пружних деформацій в пластичні. В наслідок цього перетворення заготовка зберігає отриману форму прогину після припинення дії на неї хвиль тиску. Для другого циклу обробки імпульсами тиску жорсткий пуансон 4 переміщають за допомогою клина 5 та встановлюють проміжок  2 між заготовкою 1 і жорстким пуансоном 4, здійснюють електричний розряд у воді. Ці дії повторюють n циклів до досягнення заготовкою необхідної форми і розмірів. Приклад: За способом, що заявляється, було проведено деформування плоскої заготовки із високоміцного алюмінієвого сплаву марки 5754 (стандарт American Society for Testing and 3 Materials ASTM A715) товщиною 1,4 мм, щільністю 2660 кг/м . Попередньо визначили значення коефіцієнтів та для кожного циклу обробки імпульсами тиску згідно із емпіричними залежностями розрахували величини проміжків.  - дослідний коефіцієнт, який є відношенням величини пружної деформації заготовки зі сплаву марки 5754 до її пружної деформації на межі плинності,   0,8 ; E - модуль Юнга матеріалу заготовки зі сплаву марки 5754, Е=7,00·10 10 Па;  - коефіцієнт Пуассона для матеріалу заготовки зі сплаву марки 5754, ν=0,33; R - радіус отвору матриці, R=0,05 м A і b - коефіцієнти степеневої апроксимації діаграми одновісного розтягу матеріалу заготовки зі сплаву марки 5754, визначені, шляхом апроксимації експериментальних даних b 45 степеневою функцією   A   , де  - одновісна деформація матеріалу заготовки, А=4,40·10 Па, b=0,26. Спосіб деформування плоскої заготовки із високоміцного алюмінієвого сплаву марки 5754 було здійснено за 10 циклів, загальний прогин плоскої заготовки - 10,71 мм, одержали якісну рівномірно деформовану деталь із високоміцного конструкційного сплаву. Результати розрахунків проміжків та прогинів заготовки зі сплаву марки 5754 наведено в таблиці. 8 Таблиця № з/п 1 2 3 n, номер циклу обробки  - величина проміжку, Прогин заготовки після циклу, мм імпульсами тиску мм n=1 Δ1=1,51 1,51 n=2 Δ2=1,79 3,30 n=3 Δ3=1,11 4,41 3 UA 105315 U 4 5 6 7 8 9 10 5 Δ4=0,96 Δ5=0,84 Δ6=0,76 Δ7=0,84 Δ8=0,96 Δ9=0,97 Δ10=0,97 n=4 n=5 n=6 n=7 n=8 n=9 n=10 5,37 6,21 6,97 7,81 8,77 9,74 10,71 Таким чином, удосконалення способу, що заявляється, дозволяє виконувати одночасно пружне та пластичне деформування плоскої заготовки імпульсами тиску та забезпечити більш рівномірний розподіл пластичних деформацій, підвищити якість деформування деталей і розширити технологічні можливості способу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб деформування деталей із високоміцних конструкційних сплавів, що включає спільну дію на плоску заготовку в матриці пружного деформування та імпульсів тиску, які генеруються високовольтними електричними розрядами у воді, послідовно за n циклів, який відрізняється тим, що в матрицю із проміжком до плоскої заготовки встановлюють жорсткий пуансон, проміжок регулюють, наприклад, за допомогою клина, а величину проміжку розраховують попередньо для кожного циклу обробки імпульсами тиску згідно з емпіричними залежностями, при цьому величину проміжку  1 для першого циклу розраховують за залежністю: 1 20 25 1 2   b 1    E  1  R  2  ,       A  1        де R - радіус отвору матриці, м; E - модуль Юнга матеріалу заготовки з високоміцного конструкційного сплаву, Па;  - дослідний коефіцієнт, який є відношенням величини пружної деформації матеріалу заготовки до пружної деформації матеріалу заготовки на межі плинності,   0,8  10 ; ,  - коефіцієнт Пуассона для матеріалу заготовки, A і b - коефіцієнти степеневої апроксимації діаграми одновісного розтягу матеріалу заготовки у вигляді формули:   A  b , де  - одновісна деформація матеріалу заготовки, величину проміжку  2 - для другого циклу обробки імпульсами тиску за залежністю: 2    A  1     R2b 2  1b ,  E 3  1 / 2 величину проміжку  3 - для третього циклу обробки імпульсами тиску за залежністю: 3  30   A  1     R2b 1  2   2 b ,  E 1  3   2 / 2 а всі наступні величини проміжків визначають за залежністю: n    A  1     R2b 1   2    2  n 1b ,  E 1   2    3  n1 / 2 де n - номер циклу обробки імпульсами тиску, n  4 . 4 UA 105315 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
