Спосіб зведення литої смуги

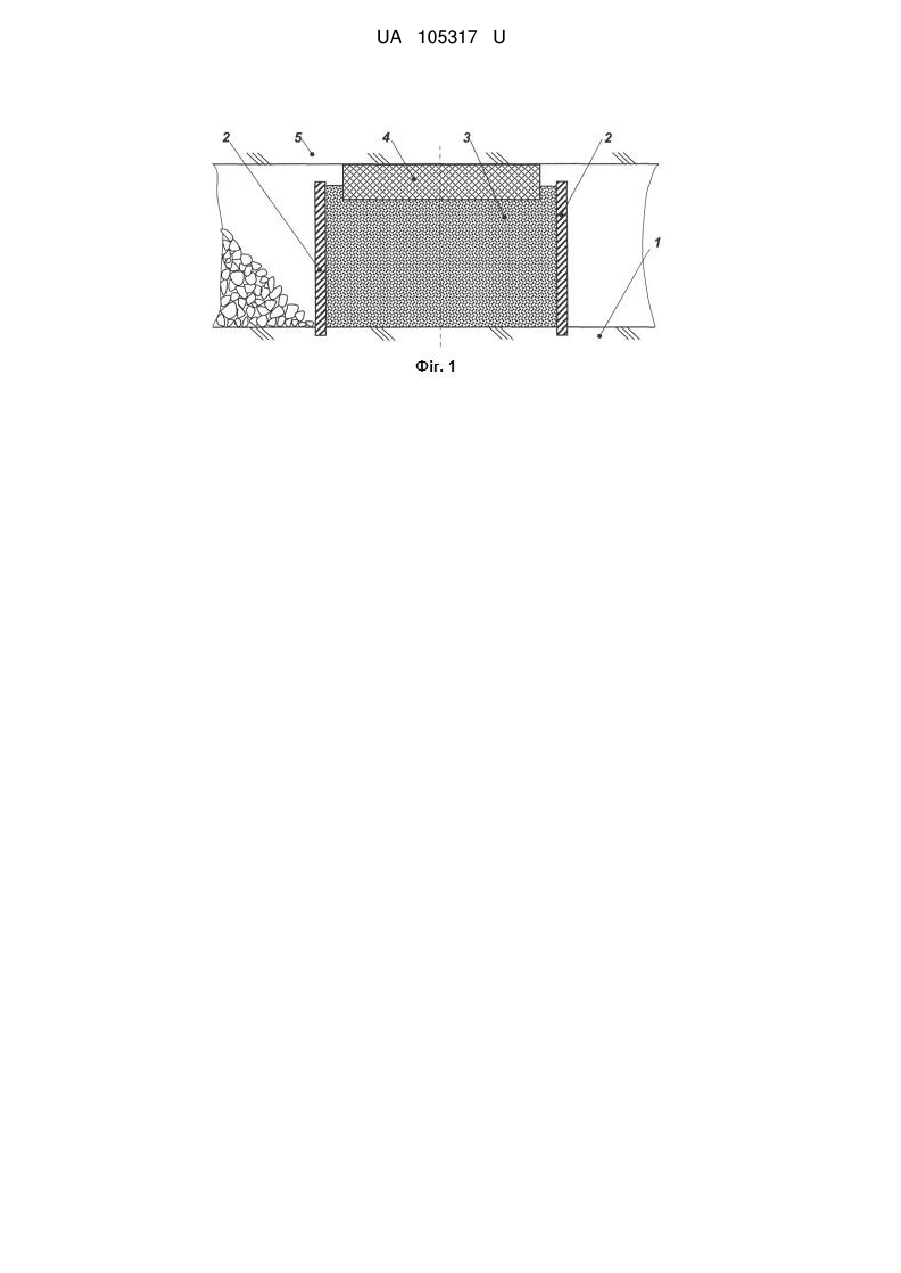

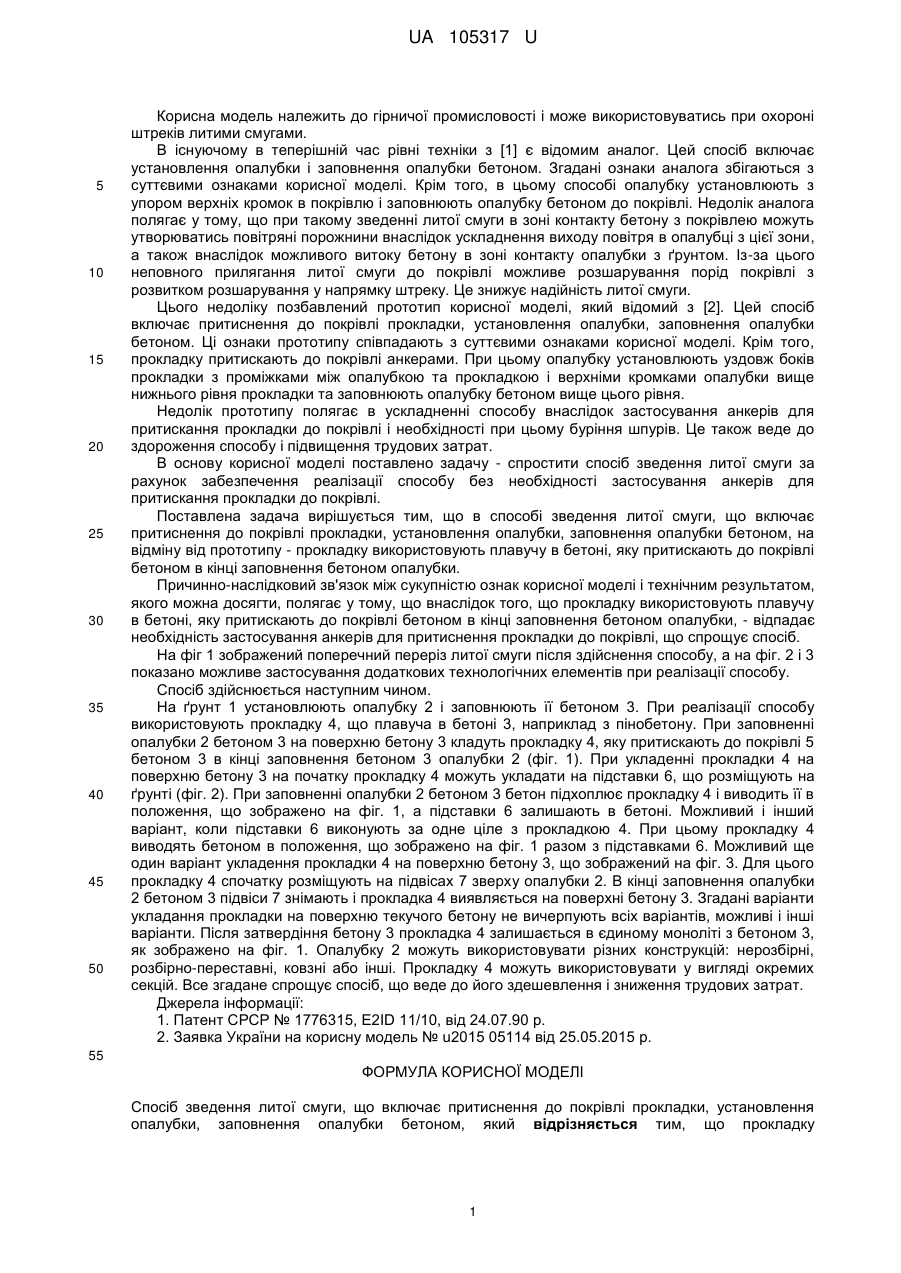

Реферат: Спосіб зведення литої смуги, що включає притиснення до покрівлі прокладки, установлення опалубки, заповнення опалубки бетоном, причому прокладку використовують плавучу в бетоні, яку притискають до покрівлі бетоном в кінці заповнення бетоном опалубки. UA 105317 U (12) UA 105317 U UA 105317 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничої промисловості і може використовуватись при охороні штреків литими смугами. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей спосіб включає установлення опалубки і заповнення опалубки бетоном. Згадані ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім того, в цьому способі опалубку установлюють з упором верхніх кромок в покрівлю і заповнюють опалубку бетоном до покрівлі. Недолік аналога полягає у тому, що при такому зведенні литої смуги в зоні контакту бетону з покрівлею можуть утворюватись повітряні порожнини внаслідок ускладнення виходу повітря в опалубці з цієї зони, а також внаслідок можливого витоку бетону в зоні контакту опалубки з ґрунтом. Із-за цього неповного прилягання литої смуги до покрівлі можливе розшарування порід покрівлі з розвитком розшарування у напрямку штреку. Це знижує надійність литої смуги. Цього недоліку позбавлений прототип корисної моделі, який відомий з [2]. Цей спосіб включає притиснення до покрівлі прокладки, установлення опалубки, заповнення опалубки бетоном. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того, прокладку притискають до покрівлі анкерами. При цьому опалубку установлюють уздовж боків прокладки з проміжками між опалубкою та прокладкою і верхніми кромками опалубки вище нижнього рівня прокладки та заповнюють опалубку бетоном вище цього рівня. Недолік прототипу полягає в ускладненні способу внаслідок застосування анкерів для притискання прокладки до покрівлі і необхідності при цьому буріння шпурів. Це також веде до здороження способу і підвищення трудових затрат. В основу корисної моделі поставлено задачу - спростити спосіб зведення литої смуги за рахунок забезпечення реалізації способу без необхідності застосування анкерів для притискання прокладки до покрівлі. Поставлена задача вирішується тим, що в способі зведення литої смуги, що включає притиснення до покрівлі прокладки, установлення опалубки, заповнення опалубки бетоном, на відміну від прототипу - прокладку використовують плавучу в бетоні, яку притискають до покрівлі бетоном в кінці заповнення бетоном опалубки. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у тому, що внаслідок того, що прокладку використовують плавучу в бетоні, яку притискають до покрівлі бетоном в кінці заповнення бетоном опалубки, - відпадає необхідність застосування анкерів для притиснення прокладки до покрівлі, що спрощує спосіб. На фіг 1 зображений поперечний переріз литої смуги після здійснення способу, а на фіг. 2 і 3 показано можливе застосування додаткових технологічних елементів при реалізації способу. Спосіб здійснюється наступним чином. На ґрунт 1 установлюють опалубку 2 і заповнюють її бетоном 3. При реалізації способу використовують прокладку 4, що плавуча в бетоні 3, наприклад з пінобетону. При заповненні опалубки 2 бетоном 3 на поверхню бетону 3 кладуть прокладку 4, яку притискають до покрівлі 5 бетоном 3 в кінці заповнення бетоном 3 опалубки 2 (фіг. 1). При укладенні прокладки 4 на поверхню бетону 3 на початку прокладку 4 можуть укладати на підставки 6, що розміщують на ґрунті (фіг. 2). При заповненні опалубки 2 бетоном 3 бетон підхоплює прокладку 4 і виводить її в положення, що зображено на фіг. 1, а підставки 6 залишають в бетоні. Можливий і інший варіант, коли підставки 6 виконують за одне ціле з прокладкою 4. При цьому прокладку 4 виводять бетоном в положення, що зображено на фіг. 1 разом з підставками 6. Можливий ще один варіант укладення прокладки 4 на поверхню бетону 3, що зображений на фіг. 3. Для цього прокладку 4 спочатку розміщують на підвісах 7 зверху опалубки 2. В кінці заповнення опалубки 2 бетоном 3 підвіси 7 знімають і прокладка 4 виявляється на поверхні бетону 3. Згадані варіанти укладання прокладки на поверхню текучого бетону не вичерпують всіх варіантів, можливі і інші варіанти. Після затвердіння бетону 3 прокладка 4 залишається в єдиному моноліті з бетоном 3, як зображено на фіг. 1. Опалубку 2 можуть використовувати різних конструкцій: нерозбірні, розбірно-переставні, ковзні або інші. Прокладку 4 можуть використовувати у вигляді окремих секцій. Все згадане спрощує спосіб, що веде до його здешевлення і зниження трудових затрат. Джерела інформації: 1. Патент СРСР № 1776315, Е2ID 11/10, від 24.07.90 p. 2. Заявка України на корисну модель № u2015 05114 від 25.05.2015 р. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб зведення литої смуги, що включає притиснення до покрівлі прокладки, установлення опалубки, заповнення опалубки бетоном, який відрізняється тим, що прокладку 1 UA 105317 U використовують плавучу в бетоні, яку притискають до покрівлі бетоном в кінці заповнення бетоном опалубки. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
