Ущільнення плунжера бурового насоса

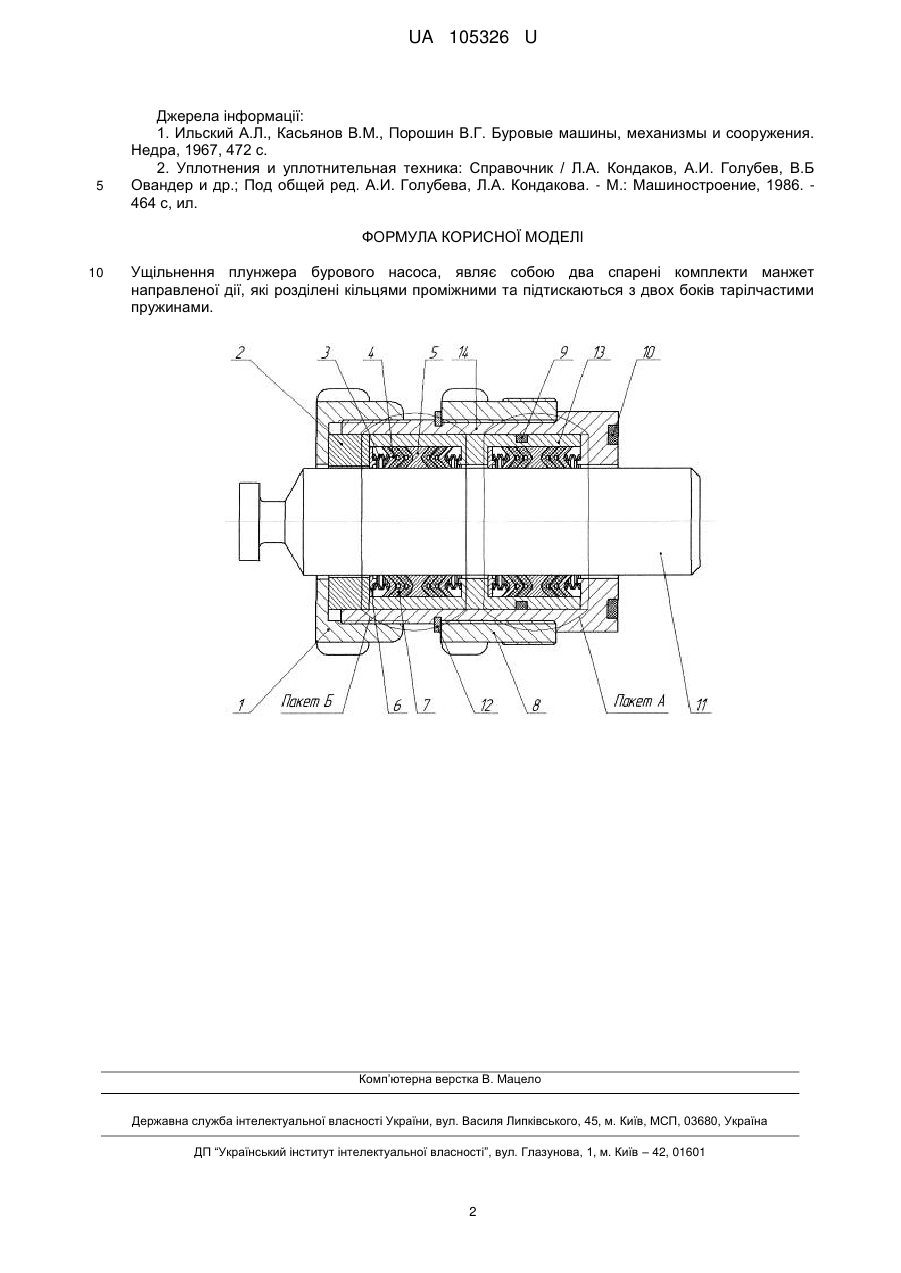

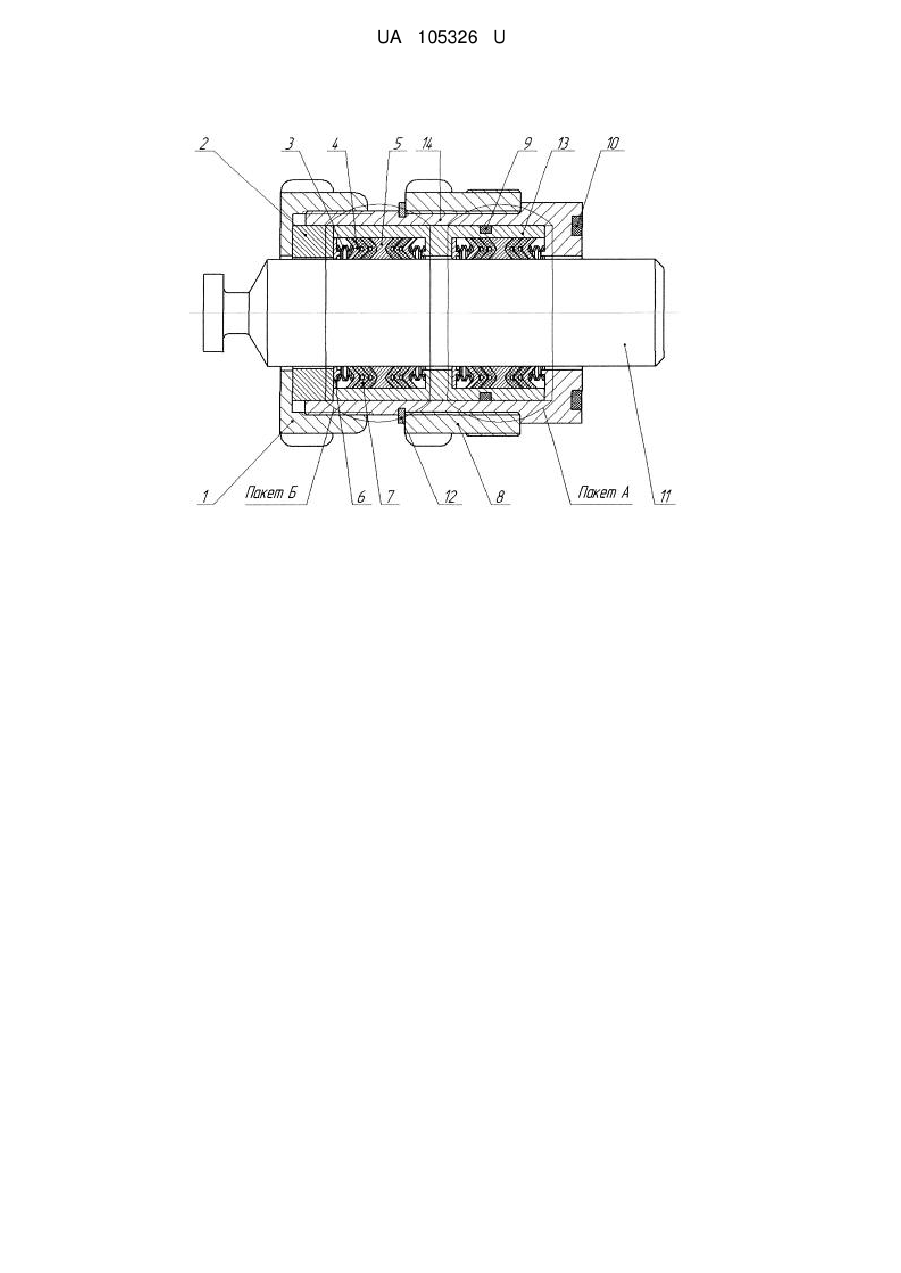

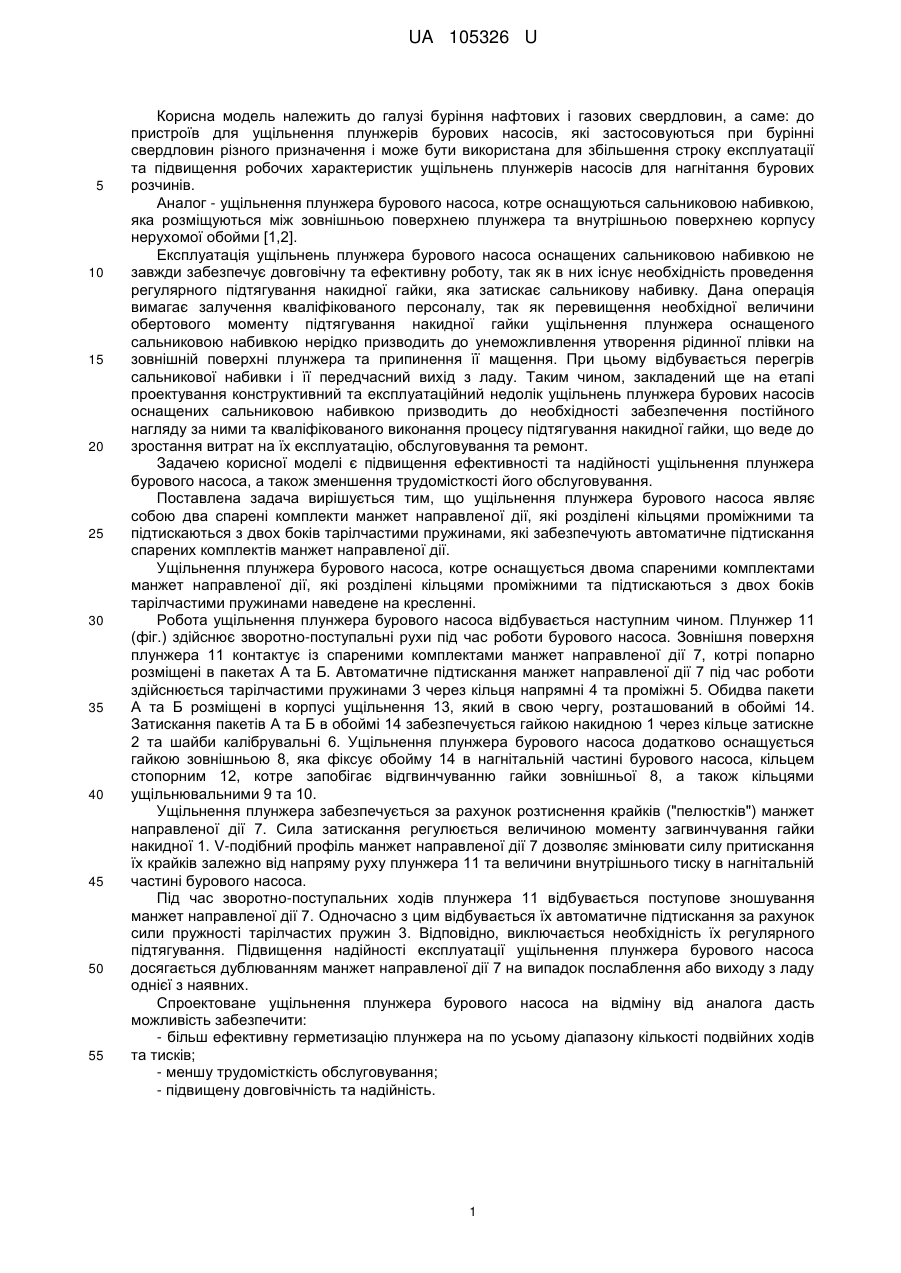

Реферат: Ущільнення плунжера бурового насоса являє собою два спарені комплекти манжет направленої дії, які розділені кільцями проміжними та підтискаються з двох боків тарілчастими пружинами. UA 105326 U (12) UA 105326 U UA 105326 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі буріння нафтових і газових свердловин, а саме: до пристроїв для ущільнення плунжерів бурових насосів, які застосовуються при бурінні свердловин різного призначення і може бути використана для збільшення строку експлуатації та підвищення робочих характеристик ущільнень плунжерів насосів для нагнітання бурових розчинів. Аналог - ущільнення плунжера бурового насоса, котре оснащуються сальниковою набивкою, яка розміщуються між зовнішньою поверхнею плунжера та внутрішньою поверхнею корпусу нерухомої обойми [1,2]. Експлуатація ущільнень плунжера бурового насоса оснащених сальниковою набивкою не завжди забезпечує довговічну та ефективну роботу, так як в них існує необхідність проведення регулярного підтягування накидної гайки, яка затискає сальникову набивку. Дана операція вимагає залучення кваліфікованого персоналу, так як перевищення необхідної величини обертового моменту підтягування накидної гайки ущільнення плунжера оснащеного сальниковою набивкою нерідко призводить до унеможливлення утворення рідинної плівки на зовнішній поверхні плунжера та припинення її мащення. При цьому відбувається перегрів сальникової набивки і її передчасний вихід з ладу. Таким чином, закладений ще на етапі проектування конструктивний та експлуатаційний недолік ущільнень плунжера бурових насосів оснащених сальниковою набивкою призводить до необхідності забезпечення постійного нагляду за ними та кваліфікованого виконання процесу підтягування накидної гайки, що веде до зростання витрат на їх експлуатацію, обслуговування та ремонт. Задачею корисної моделі є підвищення ефективності та надійності ущільнення плунжера бурового насоса, а також зменшення трудомісткості його обслуговування. Поставлена задача вирішується тим, що ущільнення плунжера бурового насоса являє собою два спарені комплекти манжет направленої дії, які розділені кільцями проміжними та підтискаються з двох боків тарілчастими пружинами, які забезпечують автоматичне підтискання спарених комплектів манжет направленої дії. Ущільнення плунжера бурового насоса, котре оснащується двома спареними комплектами манжет направленої дії, які розділені кільцями проміжними та підтискаються з двох боків тарілчастими пружинами наведене на кресленні. Робота ущільнення плунжера бурового насоса відбувається наступним чином. Плунжер 11 (фіг.) здійснює зворотно-поступальні рухи під час роботи бурового насоса. Зовнішня поверхня плунжера 11 контактує із спареними комплектами манжет направленої дії 7, котрі попарно розміщені в пакетах А та Б. Автоматичне підтискання манжет направленої дії 7 під час роботи здійснюється тарілчастими пружинами 3 через кільця напрямні 4 та проміжні 5. Обидва пакети А та Б розміщені в корпусі ущільнення 13, який в свою чергу, розташований в обоймі 14. Затискання пакетів А та Б в обоймі 14 забезпечується гайкою накидною 1 через кільце затискне 2 та шайби калібрувальні 6. Ущільнення плунжера бурового насоса додатково оснащується гайкою зовнішньою 8, яка фіксує обойму 14 в нагнітальній частині бурового насоса, кільцем стопорним 12, котре запобігає відгвинчуванню гайки зовнішньої 8, а також кільцями ущільнювальними 9 та 10. Ущільнення плунжера забезпечується за рахунок розтиснення крайків ("пелюстків") манжет направленої дії 7. Сила затискання регулюється величиною моменту загвинчування гайки накидної 1. V-подібний профіль манжет направленої дії 7 дозволяє змінювати силу притискання їх крайків залежно від напряму руху плунжера 11 та величини внутрішнього тиску в нагнітальній частині бурового насоса. Під час зворотно-поступальних ходів плунжера 11 відбувається поступове зношування манжет направленої дії 7. Одночасно з цим відбувається їх автоматичне підтискання за рахунок сили пружності тарілчастих пружин 3. Відповідно, виключається необхідність їх регулярного підтягування. Підвищення надійності експлуатації ущільнення плунжера бурового насоса досягається дублюванням манжет направленої дії 7 на випадок послаблення або виходу з ладу однієї з наявних. Спроектоване ущільнення плунжера бурового насоса на відміну від аналога дасть можливість забезпечити: - більш ефективну герметизацію плунжера на по усьому діапазону кількості подвійних ходів та тисків; - меншу трудомісткість обслуговування; - підвищену довговічність та надійність. 1 UA 105326 U 5 Джерела інформації: 1. Ильский А.Л., Касьянов В.М., Порошин В.Г. Буровые машины, механизмы и сооружения. Недра, 1967, 472 с. 2. Уплотнения и уплотнительная техника: Справочник / Л.А. Кондаков, А.И. Голубев, В.Б Овандер и др.; Под общей ред. А.И. Голубева, Л.А. Кондакова. - М.: Машиностроение, 1986. 464 с, ил. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Ущільнення плунжера бурового насоса, являє собою два спарені комплекти манжет направленої дії, які розділені кільцями проміжними та підтискаються з двох боків тарілчастими пружинами. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
