Ліфт к. таратинської для інвалідів-колясочників

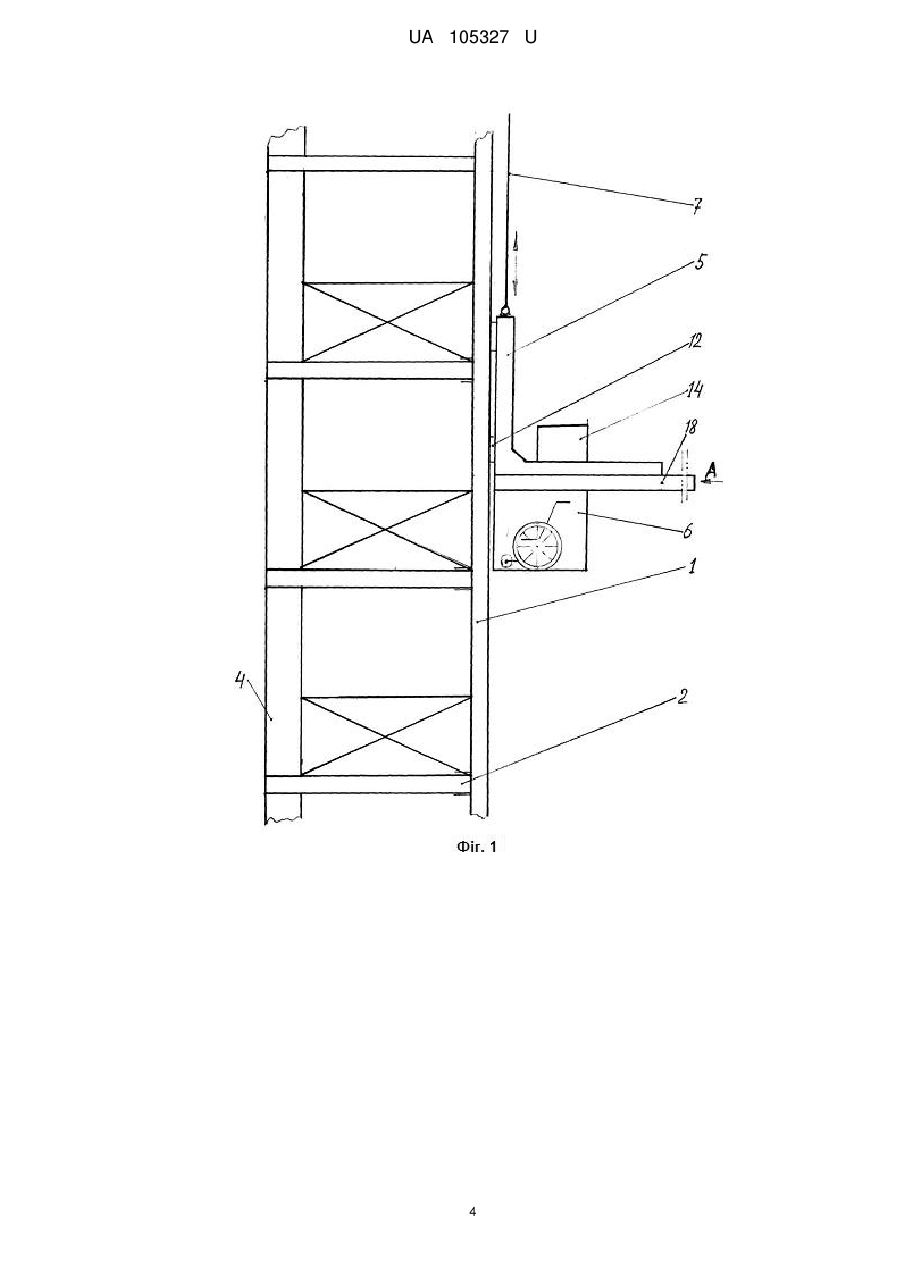

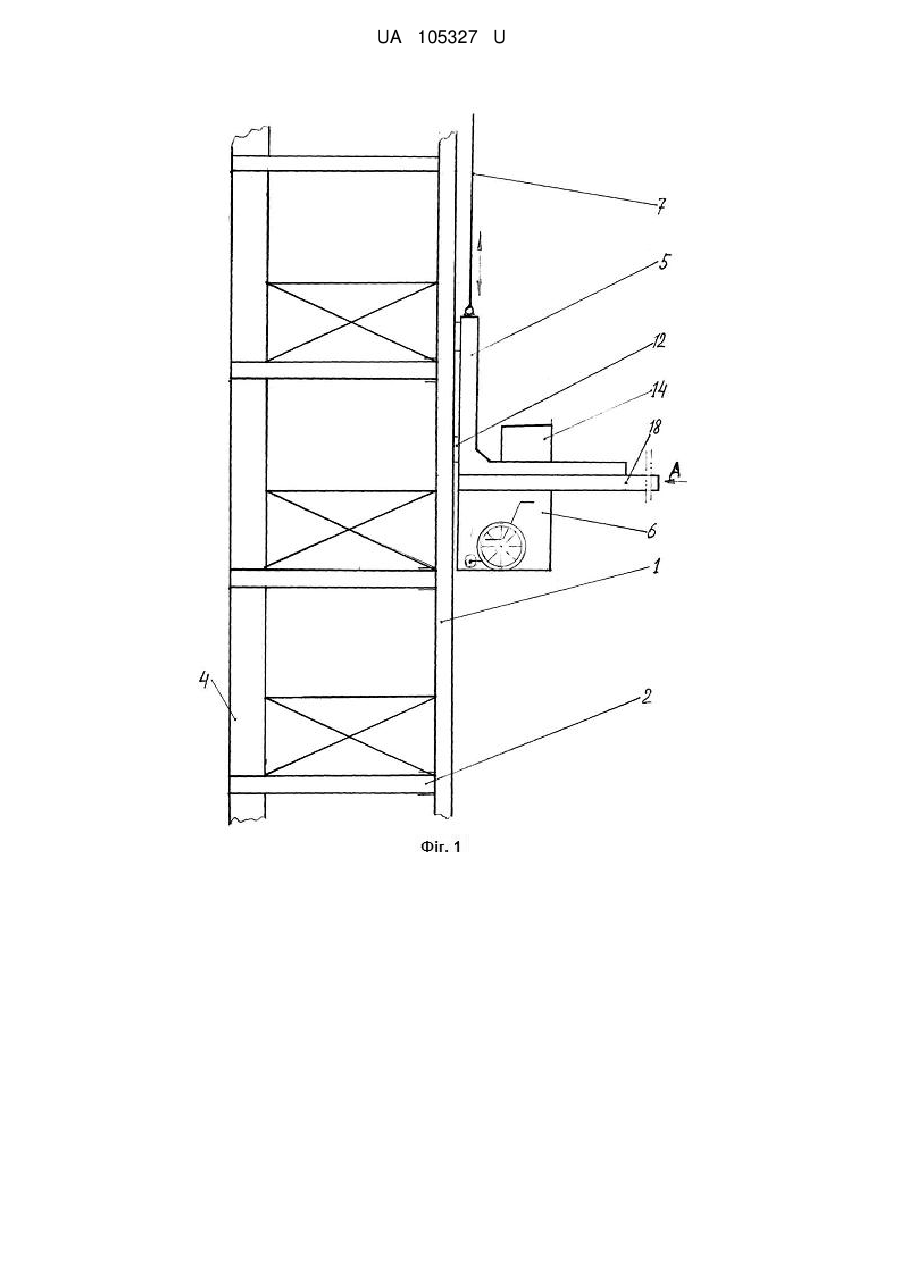

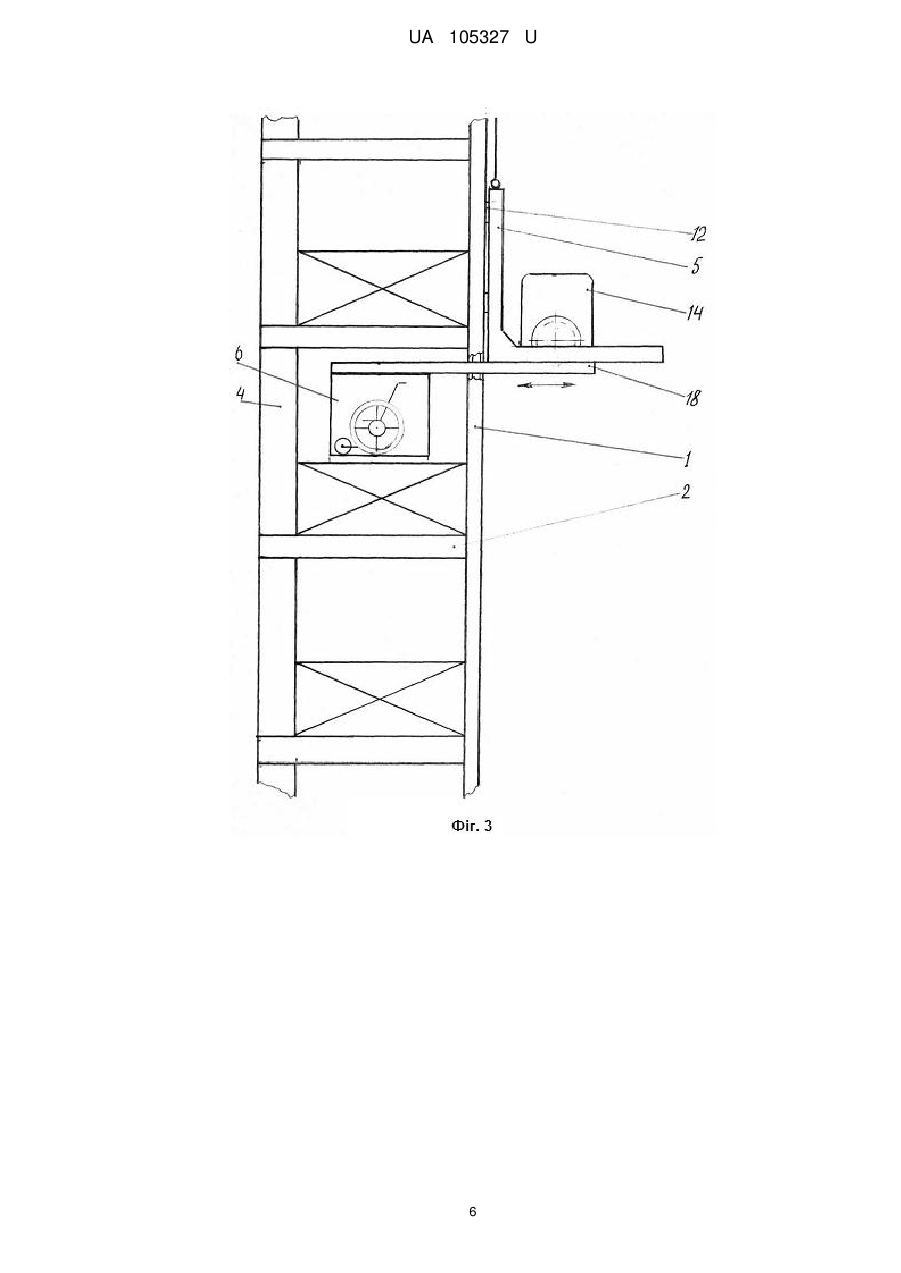

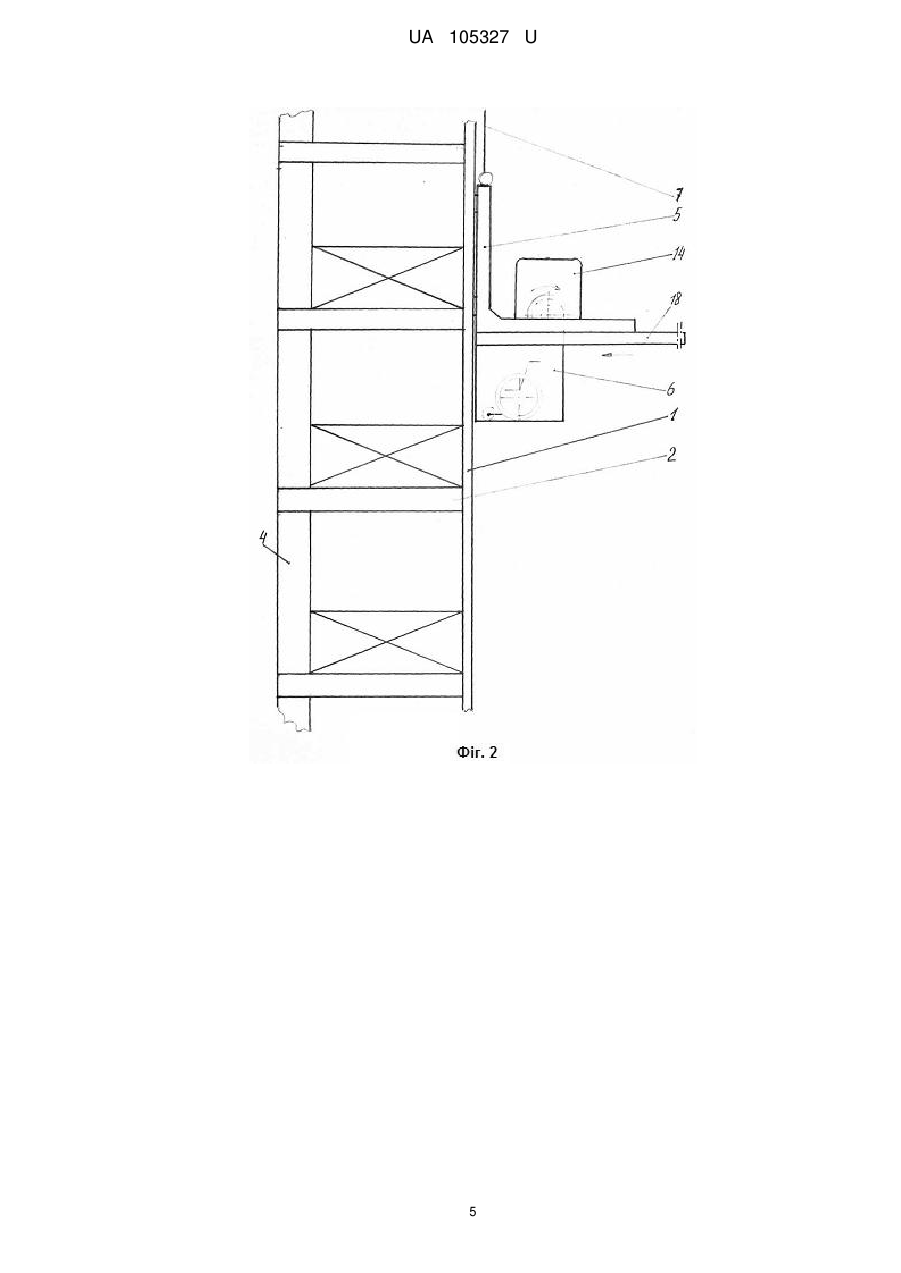

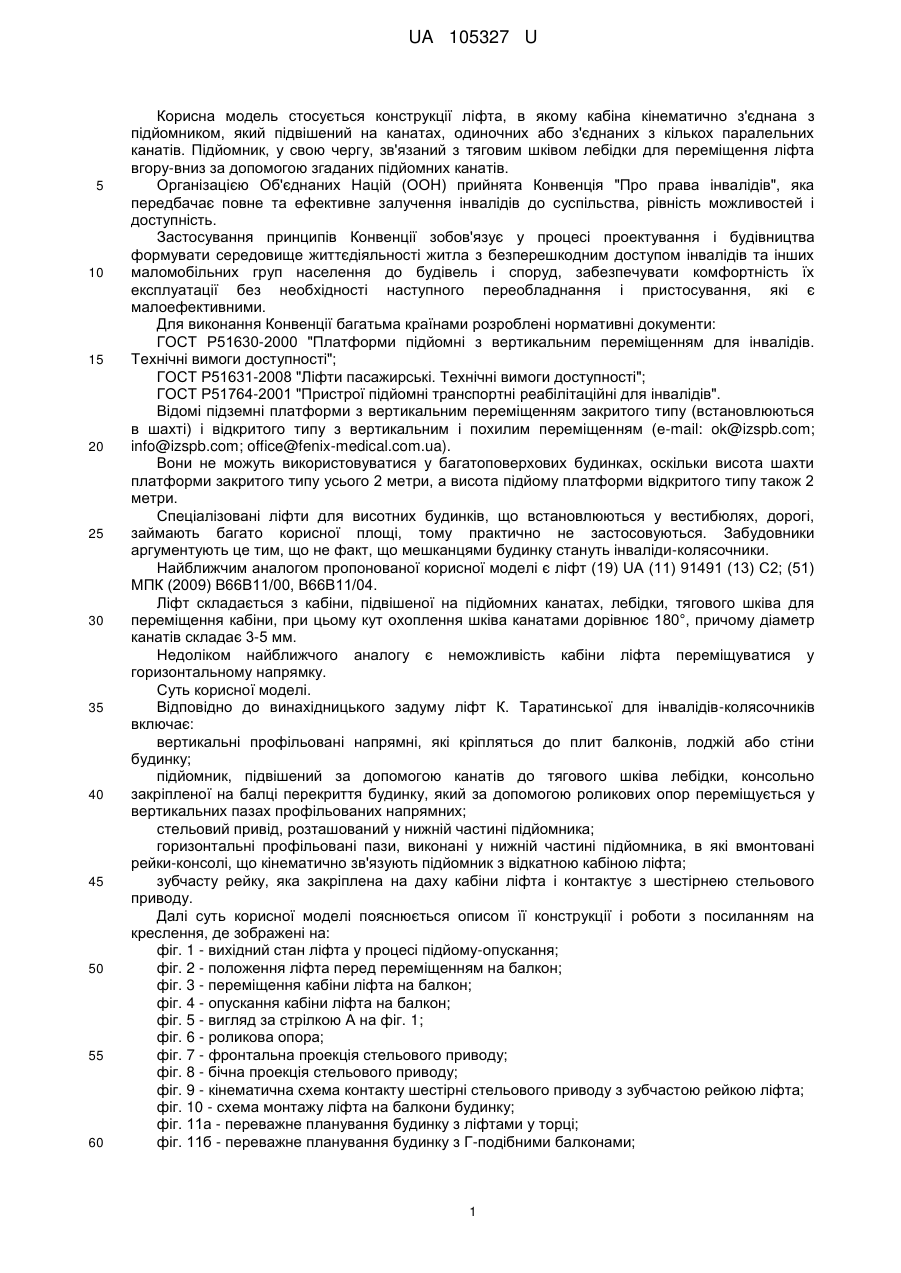

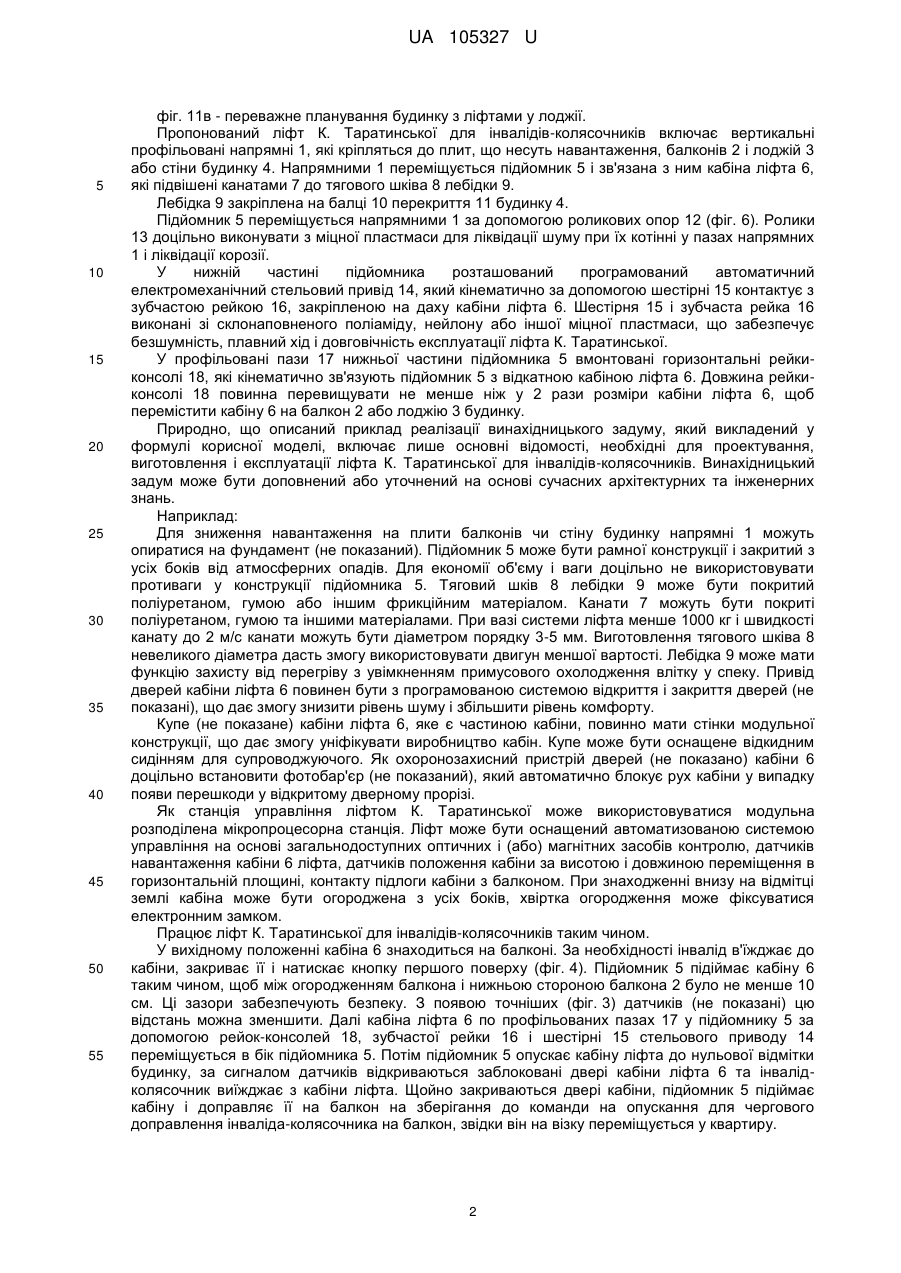

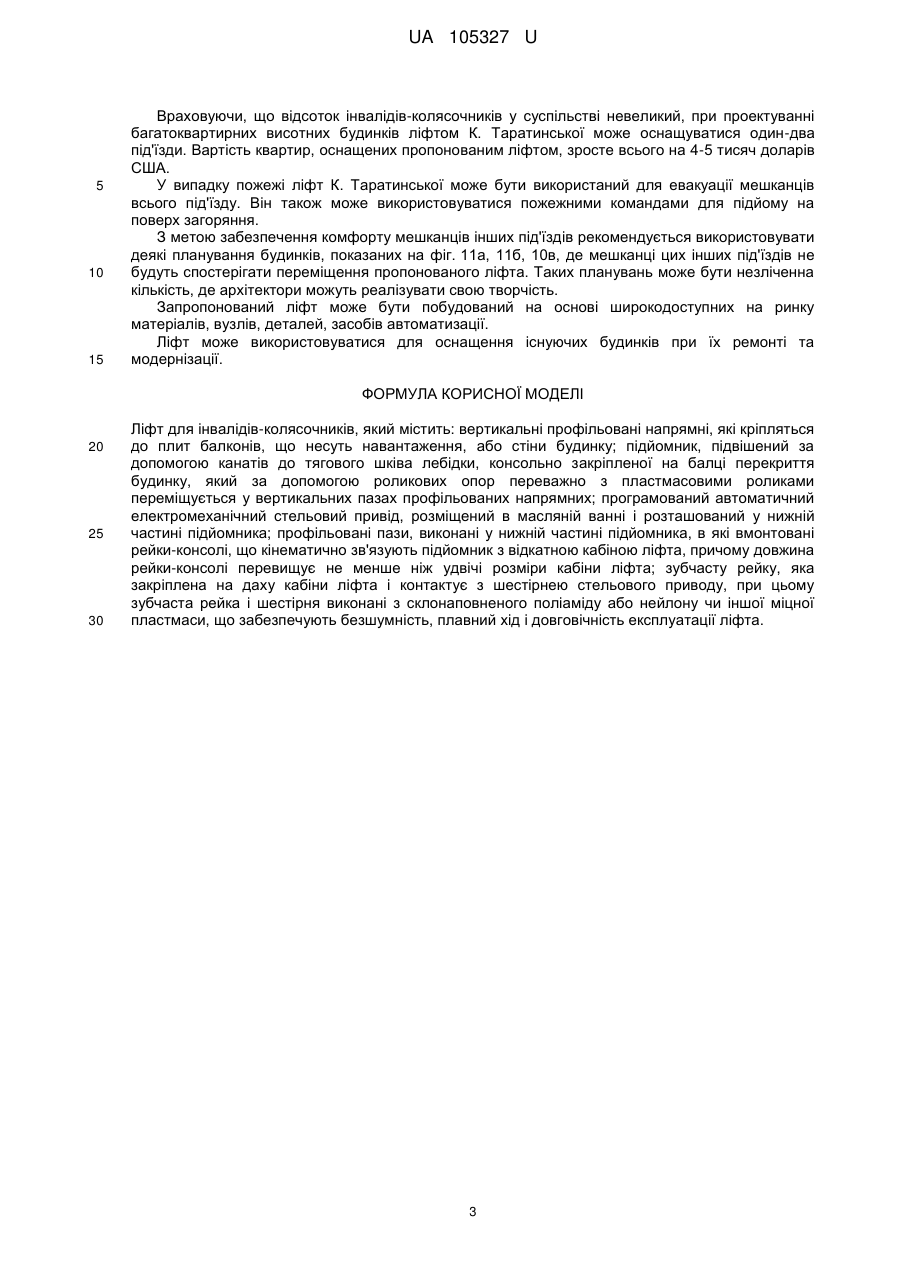

Реферат: UA 105327 U UA 105327 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується конструкції ліфта, в якому кабіна кінематично з'єднана з підйомником, який підвішений на канатах, одиночних або з'єднаних з кількох паралельних канатів. Підйомник, у свою чергу, зв'язаний з тяговим шківом лебідки для переміщення ліфта вгору-вниз за допомогою згаданих підйомних канатів. Організацією Об'єднаних Націй (ООН) прийнята Конвенція "Про права інвалідів", яка передбачає повне та ефективне залучення інвалідів до суспільства, рівність можливостей і доступність. Застосування принципів Конвенції зобов'язує у процесі проектування і будівництва формувати середовище життєдіяльності житла з безперешкодним доступом інвалідів та інших маломобільних груп населення до будівель і споруд, забезпечувати комфортність їх експлуатації без необхідності наступного переобладнання і пристосування, які є малоефективними. Для виконання Конвенції багатьма країнами розроблені нормативні документи: ГОСТ Р51630-2000 "Платформи підйомні з вертикальним переміщенням для інвалідів. Технічні вимоги доступності"; ГОСТ Р51631-2008 "Ліфти пасажирські. Технічні вимоги доступності"; ГОСТ Р51764-2001 "Пристрої підйомні транспортні реабілітаційні для інвалідів". Відомі підземні платформи з вертикальним переміщенням закритого типу (встановлюються в шахті) і відкритого типу з вертикальним і похилим переміщенням (e-mail: ok@izspb.com; info@izspb.com; office@fenix-medical.com.ua). Вони не можуть використовуватися у багатоповерхових будинках, оскільки висота шахти платформи закритого типу усього 2 метри, а висота підйому платформи відкритого типу також 2 метри. Спеціалізовані ліфти для висотних будинків, що встановлюються у вестибюлях, дорогі, займають багато корисної площі, тому практично не застосовуються. Забудовники аргументують це тим, що не факт, що мешканцями будинку стануть інваліди-колясочники. Найближчим аналогом пропонованої корисної моделі є ліфт (19) UA (11) 91491 (13) С2; (51) МПК (2009) В66В11/00, В66В11/04. Ліфт складається з кабіни, підвішеної на підйомних канатах, лебідки, тягового шківа для переміщення кабіни, при цьому кут охоплення шківа канатами дорівнює 180°, причому діаметр канатів складає 3-5 мм. Недоліком найближчого аналогу є неможливість кабіни ліфта переміщуватися у горизонтальному напрямку. Суть корисної моделі. Відповідно до винахідницького задуму ліфт К. Таратинської для інвалідів-колясочників включає: вертикальні профільовані напрямні, які кріпляться до плит балконів, лоджій або стіни будинку; підйомник, підвішений за допомогою канатів до тягового шківа лебідки, консольно закріпленої на балці перекриття будинку, який за допомогою роликових опор переміщується у вертикальних пазах профільованих напрямних; стельовий привід, розташований у нижній частині підйомника; горизонтальні профільовані пази, виконані у нижній частині підйомника, в які вмонтовані рейки-консолі, що кінематично зв'язують підйомник з відкатною кабіною ліфта; зубчасту рейку, яка закріплена на даху кабіни ліфта і контактує з шестірнею стельового приводу. Далі суть корисної моделі пояснюється описом її конструкції і роботи з посиланням на креслення, де зображені на: фіг. 1 - вихідний стан ліфта у процесі підйому-опускання; фіг. 2 - положення ліфта перед переміщенням на балкон; фіг. 3 - переміщення кабіни ліфта на балкон; фіг. 4 - опускання кабіни ліфта на балкон; фіг. 5 - вигляд за стрілкою А на фіг. 1; фіг. 6 - роликова опора; фіг. 7 - фронтальна проекція стельового приводу; фіг. 8 - бічна проекція стельового приводу; фіг. 9 - кінематична схема контакту шестірні стельового приводу з зубчастою рейкою ліфта; фіг. 10 - схема монтажу ліфта на балкони будинку; фіг. 11а - переважне планування будинку з ліфтами у торці; фіг. 11б - переважне планування будинку з Г-подібними балконами; 1 UA 105327 U 5 10 15 20 25 30 35 40 45 50 55 фіг. 11в - переважне планування будинку з ліфтами у лоджії. Пропонований ліфт К. Таратинської для інвалідів-колясочників включає вертикальні профільовані напрямні 1, які кріпляться до плит, що несуть навантаження, балконів 2 і лоджій 3 або стіни будинку 4. Напрямними 1 переміщується підйомник 5 і зв'язана з ним кабіна ліфта 6, які підвішені канатами 7 до тягового шківа 8 лебідки 9. Лебідка 9 закріплена на балці 10 перекриття 11 будинку 4. Підйомник 5 переміщується напрямними 1 за допомогою роликових опор 12 (фіг. 6). Ролики 13 доцільно виконувати з міцної пластмаси для ліквідації шуму при їх котінні у пазах напрямних 1 і ліквідації корозії. У нижній частині підйомника розташований програмований автоматичний електромеханічний стельовий привід 14, який кінематично за допомогою шестірні 15 контактує з зубчастою рейкою 16, закріпленою на даху кабіни ліфта 6. Шестірня 15 і зубчаста рейка 16 виконані зі склонаповненого поліаміду, нейлону або іншої міцної пластмаси, що забезпечує безшумність, плавний хід і довговічність експлуатації ліфта К. Таратинської. У профільовані пази 17 нижньої частини підйомника 5 вмонтовані горизонтальні рейкиконсолі 18, які кінематично зв'язують підйомник 5 з відкатною кабіною ліфта 6. Довжина рейкиконсолі 18 повинна перевищувати не менше ніж у 2 рази розміри кабіни ліфта 6, щоб перемістити кабіну 6 на балкон 2 або лоджію 3 будинку. Природно, що описаний приклад реалізації винахідницького задуму, який викладений у формулі корисної моделі, включає лише основні відомості, необхідні для проектування, виготовлення і експлуатації ліфта К. Таратинської для інвалідів-колясочників. Винахідницький задум може бути доповнений або уточнений на основі сучасних архітектурних та інженерних знань. Наприклад: Для зниження навантаження на плити балконів чи стіну будинку напрямні 1 можуть опиратися на фундамент (не показаний). Підйомник 5 може бути рамної конструкції і закритий з усіх боків від атмосферних опадів. Для економії об'єму і ваги доцільно не використовувати противаги у конструкції підйомника 5. Тяговий шків 8 лебідки 9 може бути покритий поліуретаном, гумою або іншим фрикційним матеріалом. Канати 7 можуть бути покриті поліуретаном, гумою та іншими матеріалами. При вазі системи ліфта менше 1000 кг і швидкості канату до 2 м/с канати можуть бути діаметром порядку 3-5 мм. Виготовлення тягового шківа 8 невеликого діаметра дасть змогу використовувати двигун меншої вартості. Лебідка 9 може мати функцію захисту від перегріву з увімкненням примусового охолодження влітку у спеку. Привід дверей кабіни ліфта 6 повинен бути з програмованою системою відкриття і закриття дверей (не показані), що дає змогу знизити рівень шуму і збільшити рівень комфорту. Купе (не показане) кабіни ліфта 6, яке є частиною кабіни, повинно мати стінки модульної конструкції, що дає змогу уніфікувати виробництво кабін. Купе може бути оснащене відкидним сидінням для супроводжуючого. Як охоронозахисний пристрій дверей (не показано) кабіни 6 доцільно встановити фотобар'єр (не показаний), який автоматично блокує рух кабіни у випадку появи перешкоди у відкритому дверному прорізі. Як станція управління ліфтом К. Таратинської може використовуватися модульна розподілена мікропроцесорна станція. Ліфт може бути оснащений автоматизованою системою управління на основі загальнодоступних оптичних і (або) магнітних засобів контролю, датчиків навантаження кабіни 6 ліфта, датчиків положення кабіни за висотою і довжиною переміщення в горизонтальній площині, контакту підлоги кабіни з балконом. При знаходженні внизу на відмітці землі кабіна може бути огороджена з усіх боків, хвіртка огородження може фіксуватися електронним замком. Працює ліфт К. Таратинської для інвалідів-колясочників таким чином. У вихідному положенні кабіна 6 знаходиться на балконі. За необхідності інвалід в'їжджає до кабіни, закриває її і натискає кнопку першого поверху (фіг. 4). Підйомник 5 підіймає кабіну 6 таким чином, щоб між огородженням балкона і нижньою стороною балкона 2 було не менше 10 см. Ці зазори забезпечують безпеку. З появою точніших (фіг. 3) датчиків (не показані) цю відстань можна зменшити. Далі кабіна ліфта 6 по профільованих пазах 17 у підйомнику 5 за допомогою рейок-консолей 18, зубчастої рейки 16 і шестірні 15 стельового приводу 14 переміщується в бік підйомника 5. Потім підйомник 5 опускає кабіну ліфта до нульової відмітки будинку, за сигналом датчиків відкриваються заблоковані двері кабіни ліфта 6 та інвалідколясочник виїжджає з кабіни ліфта. Щойно закриваються двері кабіни, підйомник 5 підіймає кабіну і доправляє її на балкон на зберігання до команди на опускання для чергового доправлення інваліда-колясочника на балкон, звідки він на візку переміщується у квартиру. 2 UA 105327 U 5 10 15 Враховуючи, що відсоток інвалідів-колясочників у суспільстві невеликий, при проектуванні багатоквартирних висотних будинків ліфтом К. Таратинської може оснащуватися один-два під'їзди. Вартість квартир, оснащених пропонованим ліфтом, зросте всього на 4-5 тисяч доларів США. У випадку пожежі ліфт К. Таратинської може бути використаний для евакуації мешканців всього під'їзду. Він також може використовуватися пожежними командами для підйому на поверх загоряння. З метою забезпечення комфорту мешканців інших під'їздів рекомендується використовувати деякі планування будинків, показаних на фіг. 11а, 11б, 10в, де мешканці цих інших під'їздів не будуть спостерігати переміщення пропонованого ліфта. Таких планувань може бути незліченна кількість, де архітектори можуть реалізувати свою творчість. Запропонований ліфт може бути побудований на основі широкодоступних на ринку матеріалів, вузлів, деталей, засобів автоматизації. Ліфт може використовуватися для оснащення існуючих будинків при їх ремонті та модернізації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Ліфт для інвалідів-колясочників, який містить: вертикальні профільовані напрямні, які кріпляться до плит балконів, що несуть навантаження, або стіни будинку; підйомник, підвішений за допомогою канатів до тягового шківа лебідки, консольно закріпленої на балці перекриття будинку, який за допомогою роликових опор переважно з пластмасовими роликами переміщується у вертикальних пазах профільованих напрямних; програмований автоматичний електромеханічний стельовий привід, розміщений в масляній ванні і розташований у нижній частині підйомника; профільовані пази, виконані у нижній частині підйомника, в які вмонтовані рейки-консолі, що кінематично зв'язують підйомник з відкатною кабіною ліфта, причому довжина рейки-консолі перевищує не менше ніж удвічі розміри кабіни ліфта; зубчасту рейку, яка закріплена на даху кабіни ліфта і контактує з шестірнею стельового приводу, при цьому зубчаста рейка і шестірня виконані з склонаповненого поліаміду або нейлону чи іншої міцної пластмаси, що забезпечують безшумність, плавний хід і довговічність експлуатації ліфта. 3 UA 105327 U 4 UA 105327 U 5 UA 105327 U 6 UA 105327 U 7 UA 105327 U 8 UA 105327 U 9 UA 105327 U 10 UA 105327 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
