Світлодіодний освітлювальний пристрій

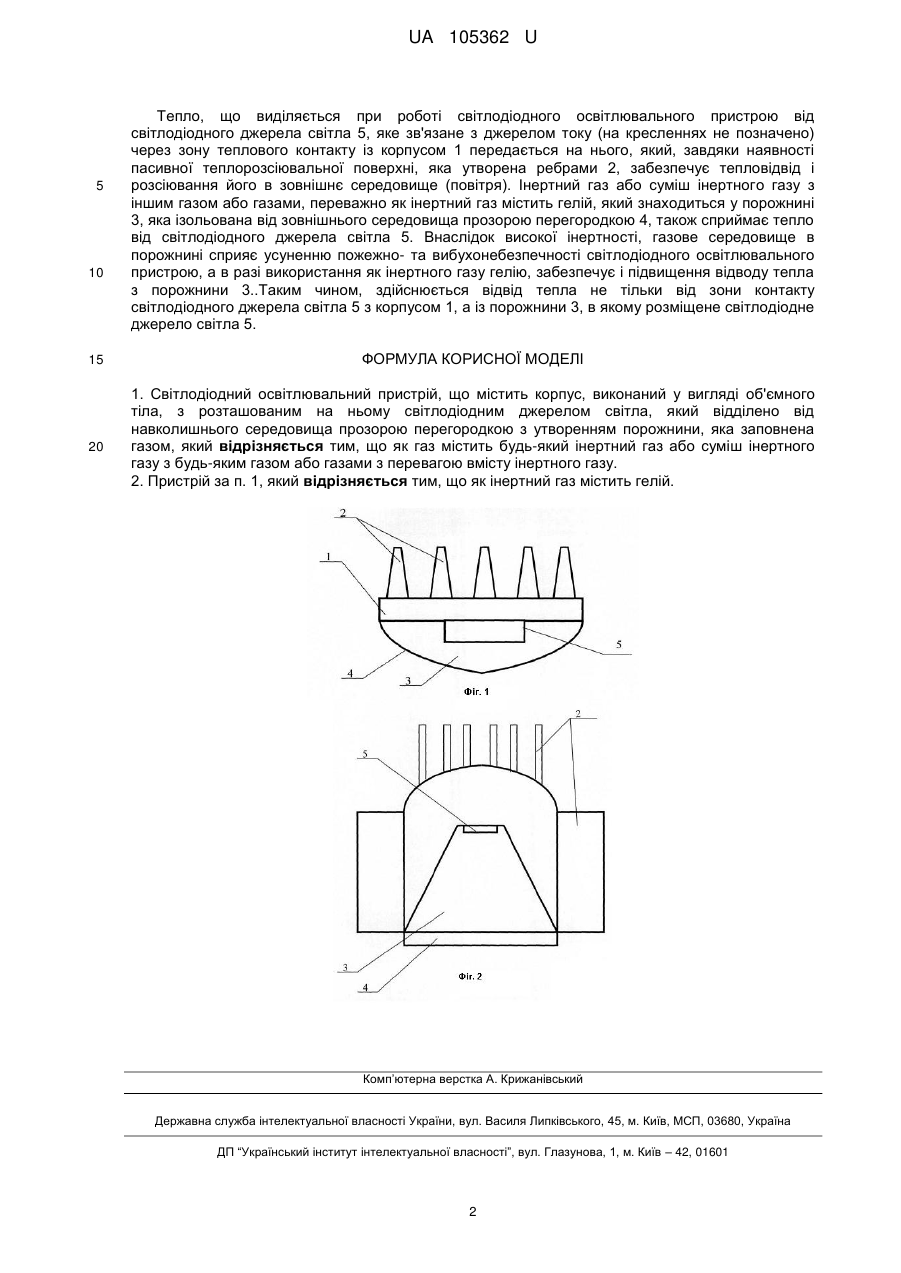

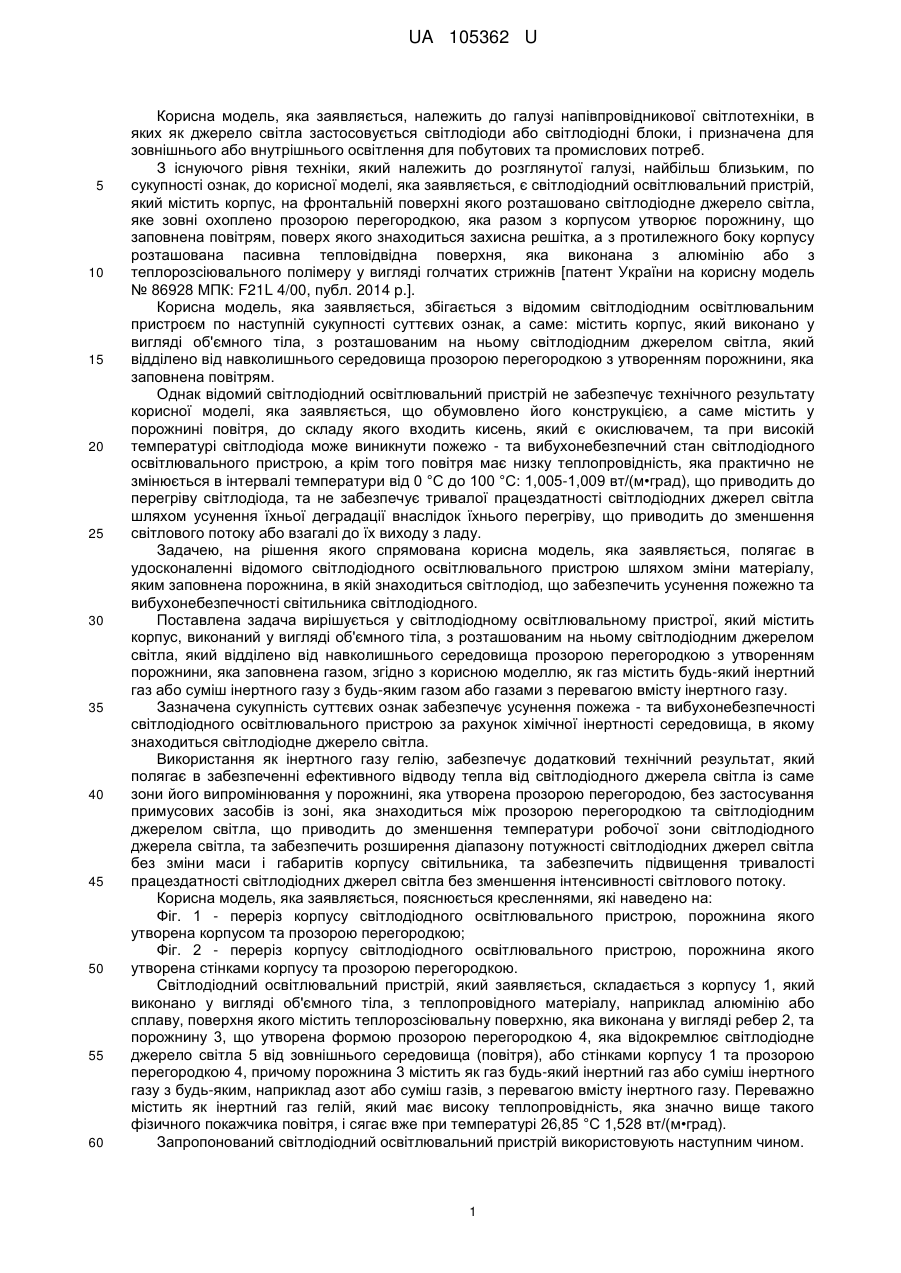

Реферат: Світлодіодний освітлювальний пристрій містить корпус, виконаний у вигляді об'ємного тіла, з розташованим на ньому світлодіодним джерелом світла, який відділено від навколишнього середовища прозорою перегородкою з утворенням порожнини, яка заповнена газом. Як газ містить будь-який інертний газ або суміш інертного газу з будь-яким газом або газами з перевагою вмісту інертного газу. UA 105362 U (12) UA 105362 U UA 105362 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка заявляється, належить до галузі напівпровідникової світлотехніки, в яких як джерело світла застосовується світлодіоди або світлодіодні блоки, і призначена для зовнішнього або внутрішнього освітлення для побутових та промислових потреб. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким, по сукупності ознак, до корисної моделі, яка заявляється, є світлодіодний освітлювальний пристрій, який містить корпус, на фронтальній поверхні якого розташовано світлодіодне джерело світла, яке зовні охоплено прозорою перегородкою, яка разом з корпусом утворює порожнину, що заповнена повітрям, поверх якого знаходиться захисна решітка, а з протилежного боку корпусу розташована пасивна тепловідвідна поверхня, яка виконана з алюмінію або з теплорозсіювального полімеру у вигляді голчатих стрижнів [патент України на корисну модель № 86928 МПК: F21L 4/00, публ. 2014 p.]. Корисна модель, яка заявляється, збігається з відомим світлодіодним освітлювальним пристроєм по наступній сукупності суттєвих ознак, а саме: містить корпус, який виконано у вигляді об'ємного тіла, з розташованим на ньому світлодіодним джерелом світла, який відділено від навколишнього середовища прозорою перегородкою з утворенням порожнини, яка заповнена повітрям. Однак відомий світлодіодний освітлювальний пристрій не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено його конструкцією, а саме містить у порожнині повітря, до складу якого входить кисень, який є окислювачем, та при високій температурі світлодіода може виникнути пожежо - та вибухонебезпечний стан світлодіодного освітлювального пристрою, а крім того повітря має низку теплопровідність, яка практично не змінюється в інтервалі температури від 0 °C до 100 °C: 1,005-1,009 вт/(м•град), що приводить до перегріву світлодіода, та не забезпечує тривалої працездатності світлодіодних джерел світла шляхом усунення їхньої деградації внаслідок їхнього перегріву, що приводить до зменшення світлового потоку або взагалі до їх виходу з ладу. Задачею, на рішення якого спрямована корисна модель, яка заявляється, полягає в удосконаленні відомого світлодіодного освітлювального пристрою шляхом зміни матеріалу, яким заповнена порожнина, в якій знаходиться світлодіод, що забезпечить усунення пожежно та вибухонебезпечності світильника світлодіодного. Поставлена задача вирішується у світлодіодному освітлювальному пристрої, який містить корпус, виконаний у вигляді об'ємного тіла, з розташованим на ньому світлодіодним джерелом світла, який відділено від навколишнього середовища прозорою перегородкою з утворенням порожнини, яка заповнена газом, згідно з корисною моделлю, як газ містить будь-який інертний газ або суміш інертного газу з будь-яким газом або газами з перевагою вмісту інертного газу. Зазначена сукупність суттєвих ознак забезпечує усунення пожежа - та вибухонебезпечності світлодіодного освітлювального пристрою за рахунок хімічної інертності середовища, в якому знаходиться світлодіодне джерело світла. Використання як інертного газу гелію, забезпечує додатковий технічний результат, який полягає в забезпеченні ефективного відводу тепла від світлодіодного джерела світла із саме зони його випромінювання у порожнині, яка утворена прозорою перегородою, без застосування примусових засобів із зоні, яка знаходиться між прозорою перегородкою та світлодіодним джерелом світла, що приводить до зменшення температури робочої зони світлодіодного джерела світла, та забезпечить розширення діапазону потужності світлодіодних джерел світла без зміни маси і габаритів корпусу світильника, та забезпечить підвищення тривалості працездатності світлодіодних джерел світла без зменшення інтенсивності світлового потоку. Корисна модель, яка заявляється, пояснюється кресленнями, які наведено на: Фіг. 1 - переріз корпусу світлодіодного освітлювального пристрою, порожнина якого утворена корпусом та прозорою перегородкою; Фіг. 2 - переріз корпусу світлодіодного освітлювального пристрою, порожнина якого утворена стінками корпусу та прозорою перегородкою. Світлодіодний освітлювальний пристрій, який заявляється, складається з корпусу 1, який виконано у вигляді об'ємного тіла, з теплопровідного матеріалу, наприклад алюмінію або сплаву, поверхня якого містить теплорозсіювальну поверхню, яка виконана у вигляді ребер 2, та порожнину 3, що утворена формою прозорою перегородкою 4, яка відокремлює світлодіодне джерело світла 5 від зовнішнього середовища (повітря), або стінками корпусу 1 та прозорою перегородкою 4, причому порожнина 3 містить як газ будь-який інертний газ або суміш інертного газу з будь-яким, наприклад азот або суміш газів, з перевагою вмісту інертного газу. Переважно містить як інертний газ гелій, який має високу теплопровідність, яка значно вище такого фізичного покажчика повітря, і сягає вже при температурі 26,85 °C 1,528 вт/(м•град). Запропонований світлодіодний освітлювальний пристрій використовують наступним чином. 1 UA 105362 U 5 10 15 20 Тепло, що виділяється при роботі світлодіодного освітлювального пристрою від світлодіодного джерела світла 5, яке зв'язане з джерелом току (на кресленнях не позначено) через зону теплового контакту із корпусом 1 передається на нього, який, завдяки наявності пасивної теплорозсіювальної поверхні, яка утворена ребрами 2, забезпечує тепловідвід і розсіювання його в зовнішнє середовище (повітря). Інертний газ або суміш інертного газу з іншим газом або газами, переважно як інертний газ містить гелій, який знаходиться у порожнині 3, яка ізольована від зовнішнього середовища прозорою перегородкою 4, також сприймає тепло від світлодіодного джерела світла 5. Внаслідок високої інертності, газове середовище в порожнині сприяє усуненню пожежно- та вибухонебезпечності світлодіодного освітлювального пристрою, а в разі використання як інертного газу гелію, забезпечує і підвищення відводу тепла з порожнини 3..Таким чином, здійснюється відвід тепла не тільки від зони контакту світлодіодного джерела світла 5 з корпусом 1, а із порожнини 3, в якому розміщене світлодіодне джерело світла 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Світлодіодний освітлювальний пристрій, що містить корпус, виконаний у вигляді об'ємного тіла, з розташованим на ньому світлодіодним джерелом світла, який відділено від навколишнього середовища прозорою перегородкою з утворенням порожнини, яка заповнена газом, який відрізняється тим, що як газ містить будь-який інертний газ або суміш інертного газу з будь-яким газом або газами з перевагою вмісту інертного газу. 2. Пристрій за п. 1, який відрізняється тим, що як інертний газ містить гелій. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
