Блок охоронного кріплення

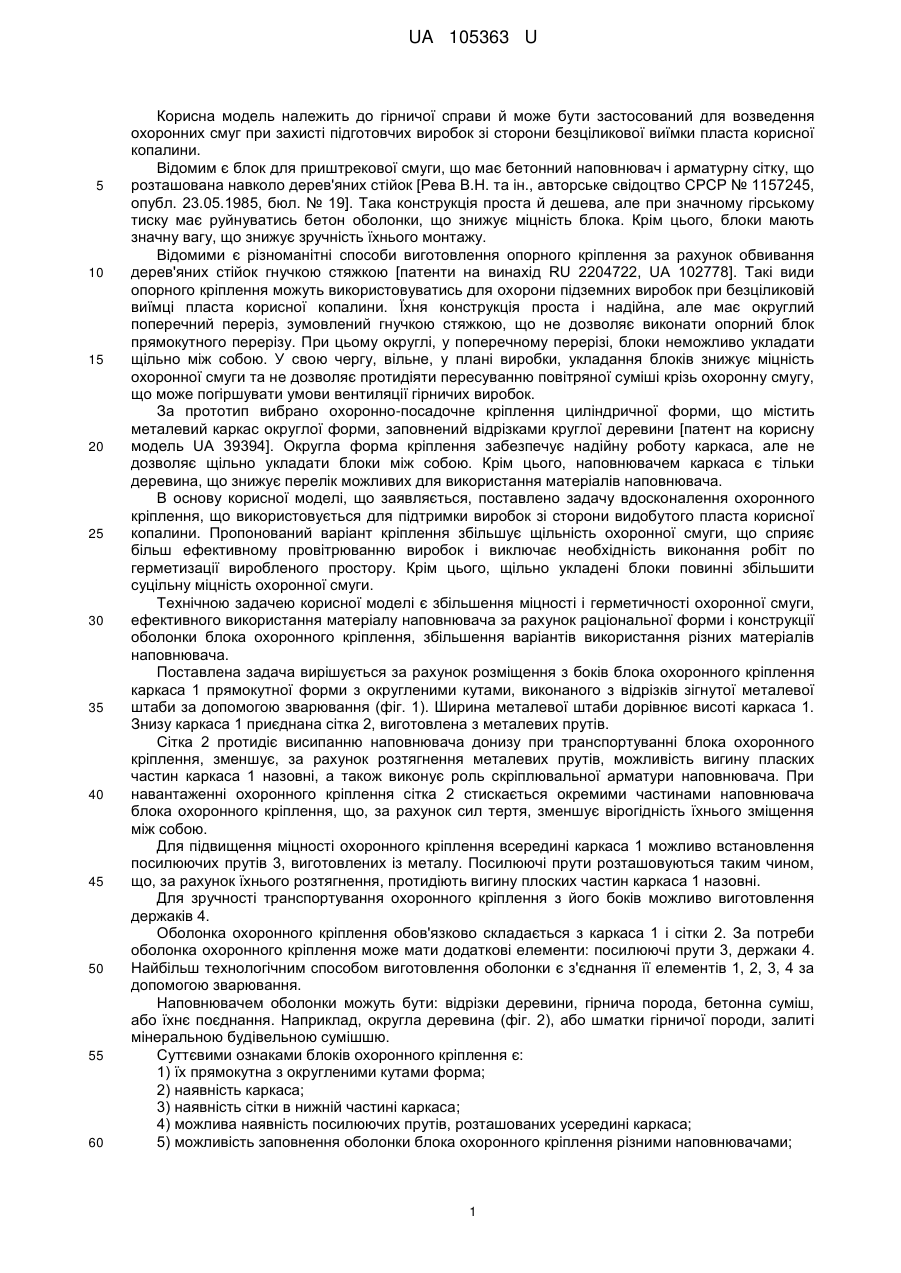

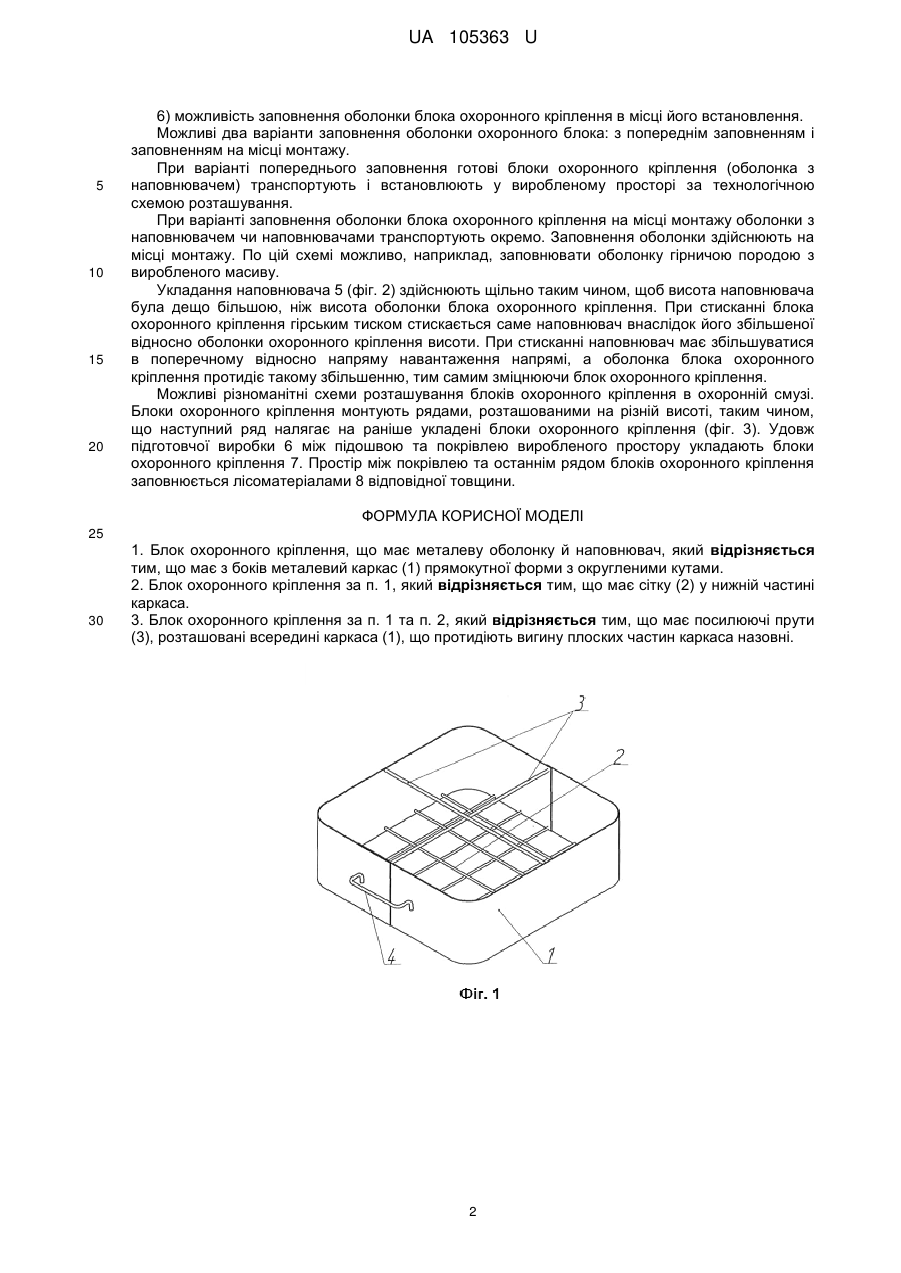

Реферат: Блок охоронного кріплення має металеву оболонку та наповнювач. З боків блока розміщений металевий каркас прямокутної форми з округленими кутами. UA 105363 U (54) БЛОК ОХОРОННОГО КРІПЛЕННЯ UA 105363 U UA 105363 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої справи й може бути застосований для возведення охоронних смуг при захисті підготовчих виробок зі сторони безціликової виїмки пласта корисної копалини. Відомим є блок для приштрекової смуги, що має бетонний наповнювач і арматурну сітку, що розташована навколо дерев'яних стійок [Рева В.Н. та ін., авторське свідоцтво СРСР № 1157245, опубл. 23.05.1985, бюл. № 19]. Така конструкція проста й дешева, але при значному гірському тиску має руйнуватись бетон оболонки, що знижує міцність блока. Крім цього, блоки мають значну вагу, що знижує зручність їхнього монтажу. Відомими є різноманітні способи виготовлення опорного кріплення за рахунок обвивання дерев'яних стійок гнучкою стяжкою [патенти на винахід RU 2204722, UA 102778]. Такі види опорного кріплення можуть використовуватись для охорони підземних виробок при безціликовій виїмці пласта корисної копалини. Їхня конструкція проста і надійна, але має округлий поперечний переріз, зумовлений гнучкою стяжкою, що не дозволяє виконати опорний блок прямокутного перерізу. При цьому округлі, у поперечному перерізі, блоки неможливо укладати щільно між собою. У свою чергу, вільне, у плані виробки, укладання блоків знижує міцність охоронної смуги та не дозволяє протидіяти пересуванню повітряної суміші крізь охоронну смугу, що може погіршувати умови вентиляції гірничих виробок. За прототип вибрано охоронно-посадочне кріплення циліндричної форми, що містить металевий каркас округлої форми, заповнений відрізками круглої деревини [патент на корисну модель UA 39394]. Округла форма кріплення забезпечує надійну роботу каркаса, але не дозволяє щільно укладати блоки між собою. Крім цього, наповнювачем каркаса є тільки деревина, що знижує перелік можливих для використання матеріалів наповнювача. В основу корисної моделі, що заявляється, поставлено задачу вдосконалення охоронного кріплення, що використовується для підтримки виробок зі сторони видобутого пласта корисної копалини. Пропонований варіант кріплення збільшує щільність охоронної смуги, що сприяє більш ефективному провітрюванню виробок і виключає необхідність виконання робіт по герметизації виробленого простору. Крім цього, щільно укладені блоки повинні збільшити суцільну міцність охоронної смуги. Технічною задачею корисної моделі є збільшення міцності і герметичності охоронної смуги, ефективного використання матеріалу наповнювача за рахунок раціональної форми і конструкції оболонки блока охоронного кріплення, збільшення варіантів використання різних матеріалів наповнювача. Поставлена задача вирішується за рахунок розміщення з боків блока охоронного кріплення каркаса 1 прямокутної форми з округленими кутами, виконаного з відрізків зігнутої металевої штаби за допомогою зварювання (фіг. 1). Ширина металевої штаби дорівнює висоті каркаса 1. Знизу каркаса 1 приєднана сітка 2, виготовлена з металевих прутів. Сітка 2 протидіє висипанню наповнювача донизу при транспортуванні блока охоронного кріплення, зменшує, за рахунок розтягнення металевих прутів, можливість вигину пласких частин каркаса 1 назовні, а також виконує роль скріплювальної арматури наповнювача. При навантаженні охоронного кріплення сітка 2 стискається окремими частинами наповнювача блока охоронного кріплення, що, за рахунок сил тертя, зменшує вірогідність їхнього зміщення між собою. Для підвищення міцності охоронного кріплення всередині каркаса 1 можливо встановлення посилюючих прутів 3, виготовлених із металу. Посилюючі прути розташовуються таким чином, що, за рахунок їхнього розтягнення, протидіють вигину плоских частин каркаса 1 назовні. Для зручності транспортування охоронного кріплення з його боків можливо виготовлення держаків 4. Оболонка охоронного кріплення обов'язково складається з каркаса 1 і сітки 2. За потреби оболонка охоронного кріплення може мати додаткові елементи: посилюючі прути 3, держаки 4. Найбільш технологічним способом виготовлення оболонки є з'єднання її елементів 1, 2, 3, 4 за допомогою зварювання. Наповнювачем оболонки можуть бути: відрізки деревини, гірнича порода, бетонна суміш, або їхнє поєднання. Наприклад, округла деревина (фіг. 2), або шматки гірничої породи, залиті мінеральною будівельною сумішшю. Суттєвими ознаками блоків охоронного кріпленняє: 1) їх прямокутна з округленими кутами форма; 2) наявність каркаса; 3) наявність сітки в нижній частині каркаса; 4) можлива наявність посилюючих прутів, розташованих усередині каркаса; 5) можливість заповнення оболонки блока охоронного кріплення різними наповнювачами; 1 UA 105363 U 5 10 15 20 6) можливість заповнення оболонки блока охоронного кріплення в місці його встановлення. Можливі два варіанти заповнення оболонки охоронного блока: з попереднім заповненням і заповненням на місці монтажу. При варіанті попереднього заповнення готові блоки охоронного кріплення (оболонка з наповнювачем) транспортують і встановлюють у виробленому просторі за технологічною схемою розташування. При варіанті заповнення оболонки блока охоронного кріплення на місці монтажу оболонки з наповнювачем чи наповнювачами транспортують окремо. Заповнення оболонки здійснюють на місці монтажу. По цій схемі можливо, наприклад, заповнювати оболонку гірничою породою з виробленого масиву. Укладання наповнювача 5 (фіг. 2) здійснюють щільно таким чином, щоб висота наповнювача була дещо більшою, ніж висота оболонки блока охоронного кріплення. При стисканні блока охоронного кріплення гірським тиском стискається саме наповнювач внаслідок його збільшеної відносно оболонки охоронного кріплення висоти. При стисканні наповнювач має збільшуватися в поперечному відносно напряму навантаження напрямі, а оболонка блока охоронного кріплення протидіє такому збільшенню, тим самим зміцнюючи блок охоронного кріплення. Можливі різноманітні схеми розташування блоків охоронного кріплення в охоронній смузі. Блоки охоронного кріплення монтують рядами, розташованими на різній висоті, таким чином, що наступний ряд налягає на раніше укладені блоки охоронного кріплення (фіг. 3). Удовж підготовчої виробки 6 між підошвою та покрівлею виробленого простору укладають блоки охоронного кріплення 7. Простір між покрівлею та останнім рядом блоків охоронного кріплення заповнюється лісоматеріалами 8 відповідної товщини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Блок охоронного кріплення, що має металеву оболонку й наповнювач, який відрізняється тим, що має з боків металевий каркас (1) прямокутної форми з округленими кутами. 2. Блок охоронного кріплення за п. 1, який відрізняється тим, що має сітку (2) у нижній частині каркаса. 3. Блок охоронного кріплення за п. 1 та п. 2, який відрізняється тим, що має посилюючі прути (3), розташовані всередині каркаса (1), що протидіють вигину плоских частин каркаса назовні. 2 UA 105363 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
