Каркасна стінова панель з віконним отвором

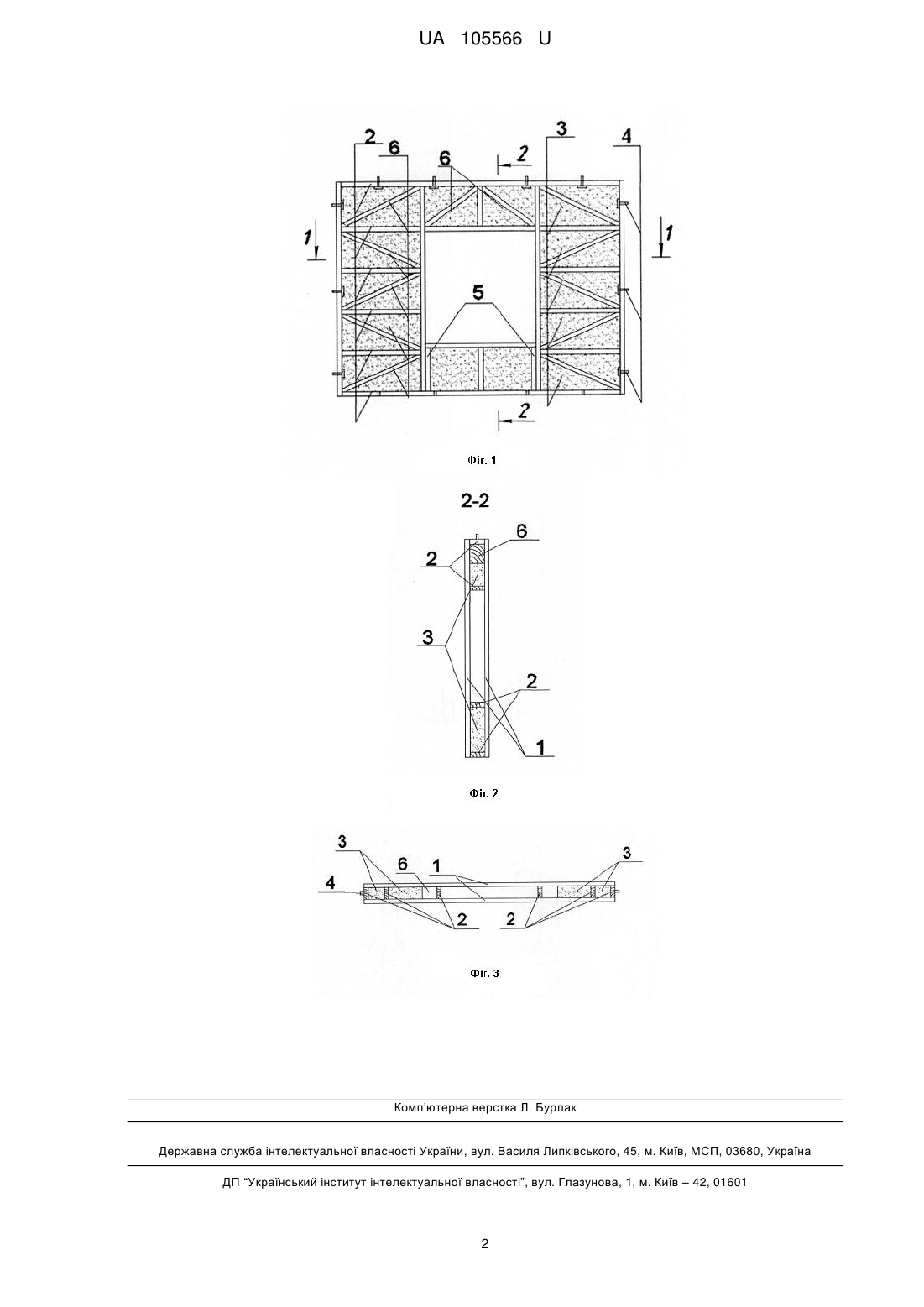

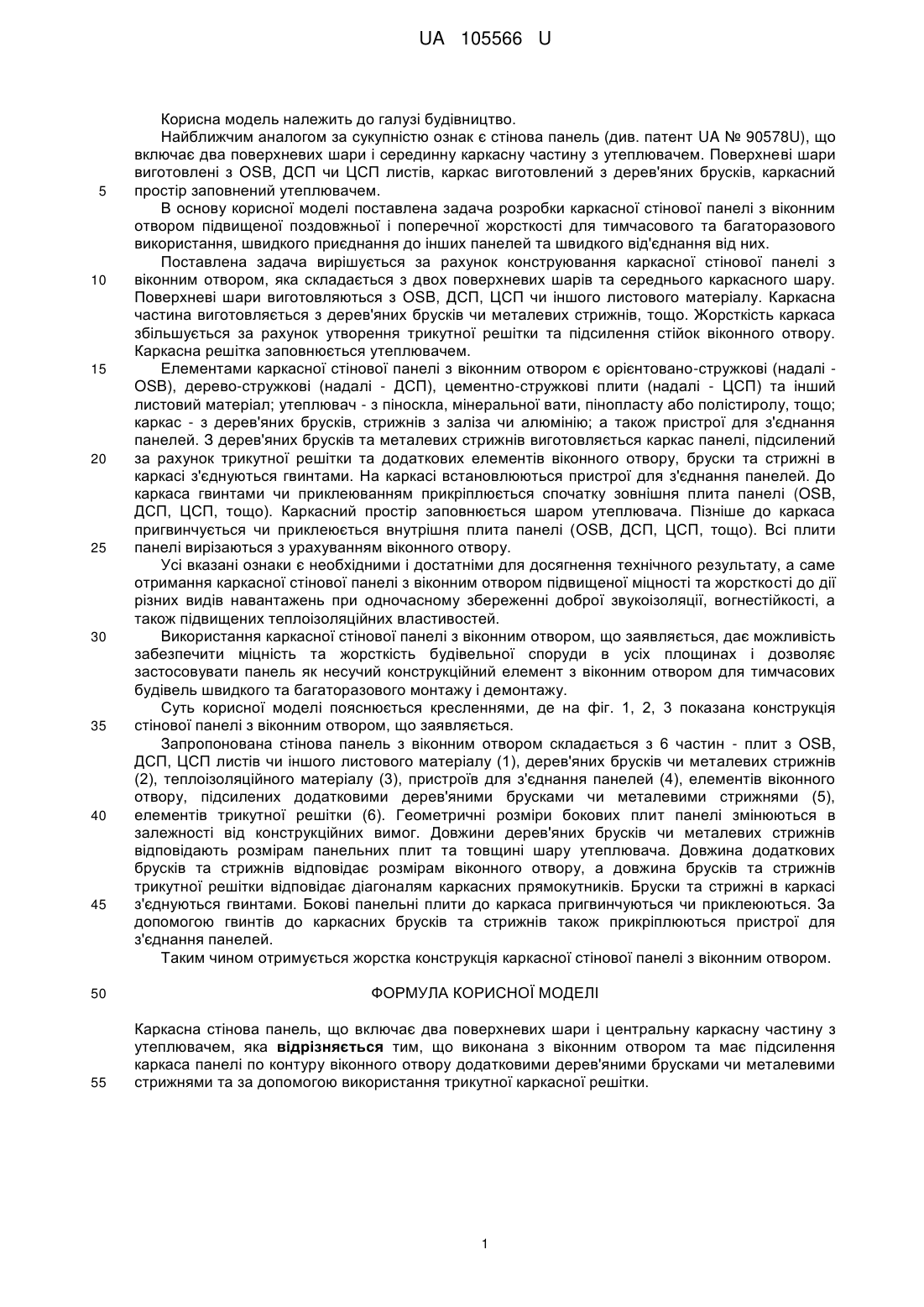

Реферат: UA 105566 U UA 105566 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництво. Найближчим аналогом за сукупністю ознак є стінова панель (див. патент UA № 90578U), що включає два поверхневих шари і серединну каркасну частину з утеплювачем. Поверхневі шари виготовлені з OSB, ДСП чи ЦСП листів, каркас виготовлений з дерев'яних брусків, каркасний простір заповнений утеплювачем. В основу корисної моделі поставлена задача розробки каркасної стінової панелі з віконним отвором підвищеної поздовжньої і поперечної жорсткості для тимчасового та багаторазового використання, швидкого приєднання до інших панелей та швидкого від'єднання від них. Поставлена задача вирішується за рахунок конструювання каркасної стінової панелі з віконним отвором, яка складається з двох поверхневих шарів та середнього каркасного шару. Поверхневі шари виготовляються з OSB, ДСП, ЦСП чи іншого листового матеріалу. Каркасна частина виготовляється з дерев'яних брусків чи металевих стрижнів, тощо. Жорсткість каркаса збільшується за рахунок утворення трикутної решітки та підсилення стійок віконного отвору. Каркасна решітка заповнюється утеплювачем. Елементами каркасної стінової панелі з віконним отвором є орієнтовано-стружкові (надалі OSB), дерево-стружкові (надалі - ДСП), цементно-стружкові плити (надалі - ЦСП) та інший листовий матеріал; утеплювач - з піноскла, мінеральної вати, пінопласту або полістиролу, тощо; каркас - з дерев'яних брусків, стрижнів з заліза чи алюмінію; а також пристрої для з'єднання панелей. З дерев'яних брусків та металевих стрижнів виготовляється каркас панелі, підсилений за рахунок трикутної решітки та додаткових елементів віконного отвору, бруски та стрижні в каркасі з'єднуються гвинтами. На каркасі встановлюються пристрої для з'єднання панелей. До каркаса гвинтами чи приклеюванням прикріплюється спочатку зовнішня плита панелі (OSB, ДСП, ЦСП, тощо). Каркасний простір заповнюється шаром утеплювача. Пізніше до каркаса пригвинчується чи приклеюється внутрішня плита панелі (OSB, ДСП, ЦСП, тощо). Всі плити панелі вирізаються з урахуванням віконного отвору. Усі вказані ознаки є необхідними і достатніми для досягнення технічного результату, а саме отримання каркасної стінової панелі з віконним отвором підвищеної міцності та жорсткості до дії різних видів навантажень при одночасному збереженні доброї звукоізоляції, вогнестійкості, а також підвищених теплоізоляційних властивостей. Використання каркасної стінової панелі з віконним отвором, що заявляється, дає можливість забезпечити міцність та жорсткість будівельної споруди в усіх площинах і дозволяє застосовувати панель як несучий конструкційний елемент з віконним отвором для тимчасових будівель швидкого та багаторазового монтажу і демонтажу. Суть корисної моделі пояснюється кресленнями, де на фіг. 1, 2, 3 показана конструкція стінової панелі з віконним отвором, що заявляється. Запропонована стінова панель з віконним отвором складається з 6 частин - плит з OSB, ДСП, ЦСП листів чи іншого листового матеріалу (1), дерев'яних брусків чи металевих стрижнів (2), теплоізоляційного матеріалу (3), пристроїв для з'єднання панелей (4), елементів віконного отвору, підсилених додатковими дерев'яними брусками чи металевими стрижнями (5), елементів трикутної решітки (6). Геометричні розміри бокових плит панелі змінюються в залежності від конструкційних вимог. Довжини дерев'яних брусків чи металевих стрижнів відповідають розмірам панельних плит та товщині шару утеплювача. Довжина додаткових брусків та стрижнів відповідає розмірам віконного отвору, а довжина брусків та стрижнів трикутної решітки відповідає діагоналям каркасних прямокутників. Бруски та стрижні в каркасі з'єднуються гвинтами. Бокові панельні плити до каркаса пригвинчуються чи приклеюються. За допомогою гвинтів до каркасних брусків та стрижнів також прикріплюються пристрої для з'єднання панелей. Таким чином отримується жорстка конструкція каркасної стінової панелі з віконним отвором. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Каркасна стінова панель, що включає два поверхневих шари і центральну каркасну частину з утеплювачем, яка відрізняється тим, що виконана з віконним отвором та має підсилення каркаса панелі по контуру віконного отвору додатковими дерев'яними брусками чи металевими стрижнями та за допомогою використання трикутної каркасної решітки. 1 UA 105566 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП“Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
