Пристрій для захисту від літаючих комах

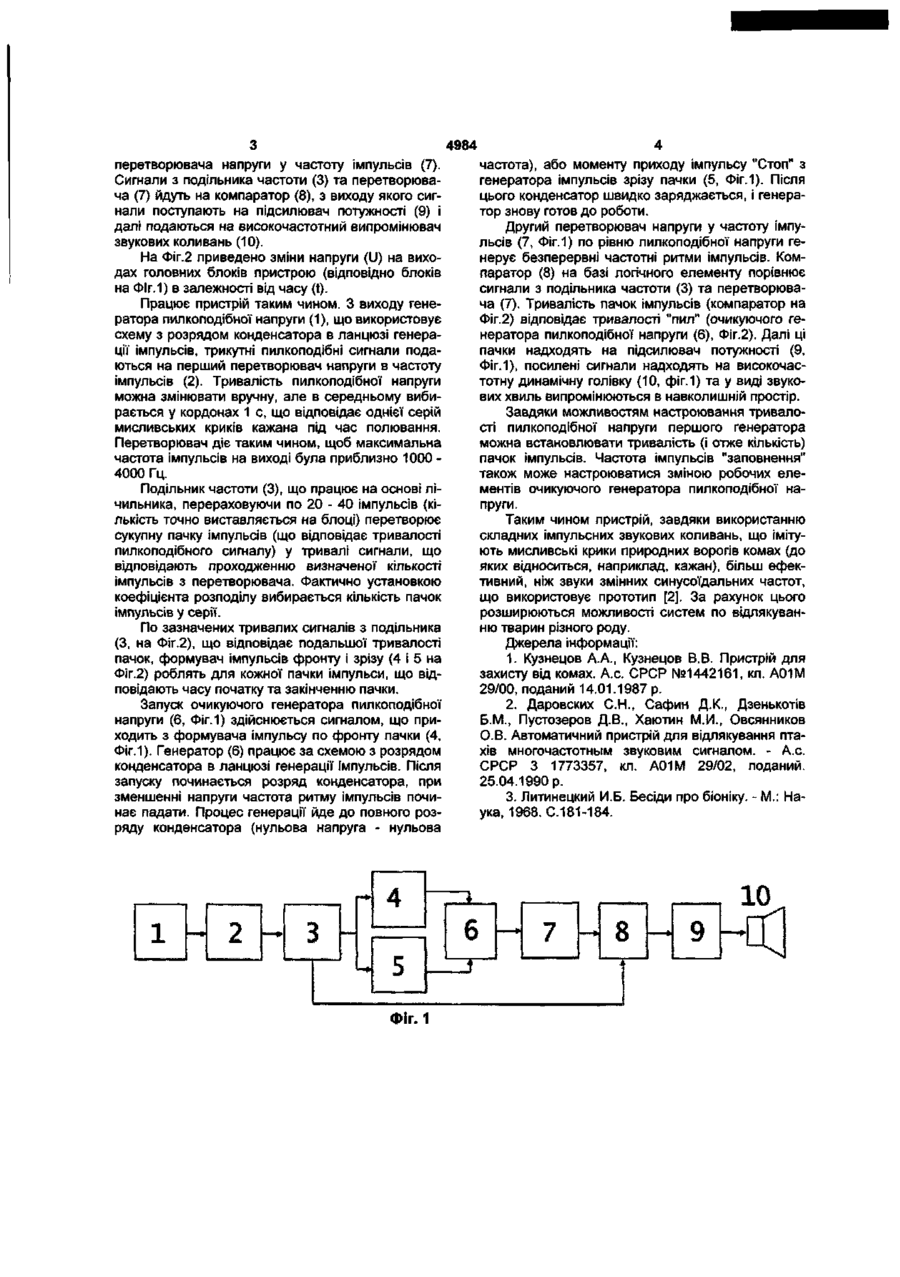

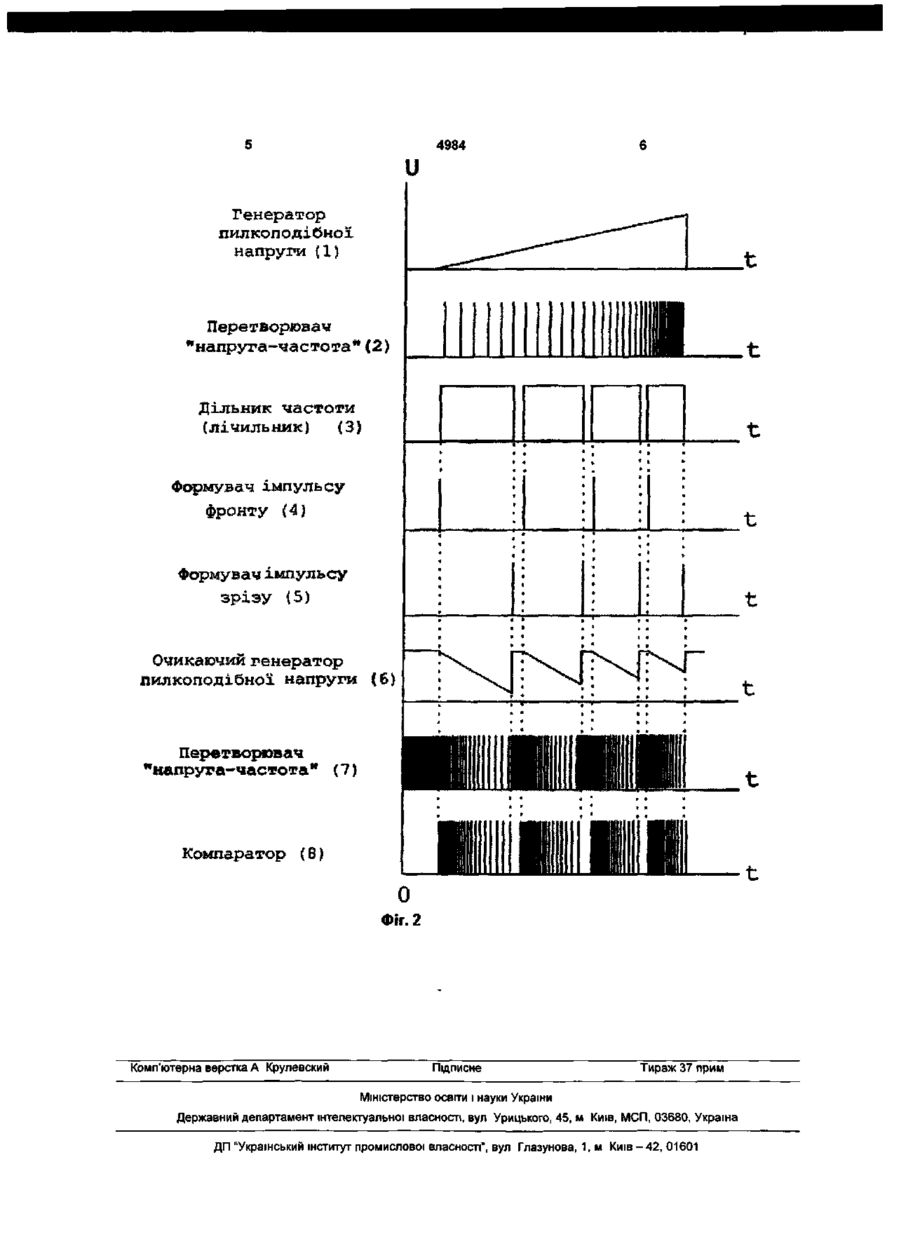

Пристрій для захисту від літаючих комах, що включає генератор імпульсів, підсилювач потужності і випромінювач високочастотних звукових сигналів, приєднаний до виходу підсилювача потужності, який відрізняється тим, що вихід першого генератора пилкоподібної напруги приєднаний до входу першого перетворювача величини вхідної напруги у частоту прямокутних імпульсів, вихід якого приєднаний до подільника частоти, вихід подільника з'єднаний з формувачами імпульсів по передньому та задньому фронтах імпульсу подільника частоти, виходи формувачів з'єднані відповідно з входами "Пуск" та "Стоп" очікувального генератора пилкоподібної напруги, вихід якого приєднаний до входу другого перетворювача величини вхідної напруги у частоту прямокутних імпульсів, вихід якого з'єднаний з першим входом компаратора, другий вхід якого зв'язаний з подільником частоти, а вихід компаратора приєднаний до входу підсилювача потужності. Корисна модель відноситься до систем захисту об'єктів від літаючих комах і його може бути використано як в побутових умовах, так і в сільському господарстві. Відомий пристрій для захисту об'єкта від комах, що містить високочастотний генератор, виконаний у вигляді мультивібратора, акустичний випромінювач і підсилювач потужності, зв'язаний своїм входом з мультивібратором і виходом - з випромінювачем [1]. Недоліком пристрою є мала ефективність через використання постійної частоти мультивібратора, що веде до вузької смуги частотного діапазону. Найбільш близьким по технічному рішенню є відомий автоматичний пристрій для відлякування птахів, що включає генератори з частотами, що змінюються в часі, пульт керування режимами і мікшером, підключеним до генератора частоти, що змінюється, підсилювач потужності і підключений до нього випромінювач звукових сигналів [2]. Недоліком пристрою також є недостатня ефективність його дії на різні види літаючих комах через неспецифічність характеристик періодичних частотних посилок. Задача корисної моделі - розширення можливостей приладу для захисту охоронюваного об'єкта від літаючих комах та підвищення ефективності відлякування. Задача вирішується тим, що у пристрою вихід першого генератора пилкоподібної напруги приєднано до входу першого перетворювача величини вхідної напруги у частоту прямокутних імпульсів, вихід якого приєднано до подільника частоти, вихід подільника з'єднано з формувачами імпульсів по передньому та задньому фронту імпульсу подільника частоти, виходи формувачів з'єднано відповідно з входами "Пуск" та "Стоп" очикуючого генератора пилкоподібної напруги, вихід якого приєднано до входу другого перетворювача величини вхідної напруги у частоту прямокутних імпульсів, вихід якого з'єднаний з першим входом компаратора, другий вхід якого зв'язаний з подільником частоти, а вихід компаратора приєднано до входу підсилювача потужності. Пропонується пристрій, блок-схему якого приведено на фіг. 1. З виходу генератора пилкоподібної напруги (1) імпульси йдуть на вхід першого перетворювача величини вхідної напруги у частоту імпульсів (2). Вихід останнього приєднано до подільника частоти (3), вихід останнього приєднано на входів формувача імпульсу фронту (4) та формувача імпульсу зрізу (5) пачок імпульсів. Очикуючий генератор пилкоподібної напруги (6) має два входи - вхід "Пуск" (Set) та вхід "Стоп" (Reset), подання стробуючих імпульсів на які йде з виходів формувачів фронту (4) та зрізу (5) пачки. Вихід очикуючого генератора (6) приєднано до другого 00 О) 4984 перетворювача напруги у частоту імпульсів (7). Сигнали з подільника частоти (3) та перетворювача (7) йдуть на компаратор (8), з виходу якого сигнали поступають на підсилювач потужності (9) і далі подаються на високочастотний випромінювач звукових коливань (10). На Фіг.2 приведено зміни напруги (U) на виходах головних блоків пристрою (відповідно блоків на ФІг.1) в залежності від часу (t). Працює пристрій таким чином. З виходу генератора пилкоподібної напруги (1), що використовує схему з розрядом конденсатора в ланцюзі генерації імпульсів, трикутні пилкоподібні сигнали подаються на перший перетворювач напруги в частоту імпульсів (2). Тривалість пилкоподібної напруги можна змінювати вручну, але в середньому вибирається у кордонах 1 с, що відповідає однієї серій мисливських криків кажана під час полювання. Перетворювач діє таким чином, щоб максимальна частота імпульсів на виході була приблизно 1000 4000 Гц. Подільник частоти (3), що працює на основі лічильника, перераховуючи по 20 - 40 імпульсів (кількість точновиставляється на блоці) перетворює сукупну пачку імпульсів (що відповідає тривалості пилкоподібного сигналу) у тривалі сигнали, що відповідають проходженню визначеної кількості імпульсів з перетворювача. Фактично установкою коефіцієнта розподілу вибирається кількість пачок імпульсів у серії. По зазначених тривалих сигналів з подільника (З, на Фіг.2), що відповідає подальшої тривалості пачок, формувач імпульсів фронту і зрізу (4 і 5 на Фіг.2) роблять для кожної пачки імпульси, що відповідають часу початку та закінченню пачки. Запуск очикуючого генератора пилкоподібної напруги (6, Фіг.1) здійснюється сигналом, що приходить з формувача імпульсу по фронту пачки (4, Фіг.1). Генератор (6) працює за схемою з розрядом конденсатора в ланцюзі генерації імпульсів. Після запуску починається розряд конденсатора, при зменшенні напруги частота ритму імпульсів починає падати. Процес генерації йде до повного розряду конденсатора (нульова напруга - нульова ФІГ. 1 частота), або моменту приходу імпульсу "Стоп" з генератора імпульсів зрізу пачки (5, Фіг.1). Після цього конденсатор швидко заряджається, і генератор знову готов до роботи. Другий перетворювач напруги у частоту імпульсів (7, Фіг.1) по рівню пилкоподібної напруги генерує безперервні частотні ритми імпульсів. Компаратор (8) на базі логічного елементу порівнює сигнали з подільника частоти (3) та перетворювача (7). Тривалість пачок імпульсів (компаратор на Фіг.2) відповідає тривалості "пил" (очикуючого генератора пилкоподібної напруги (6), Фіг.2). Далі ці пачки надходять на підсилювач потужності (9, Фіг.1), посилені сигнали надходять на високочастотну динамічну голівку (10, фіг.1) та у виді звукових хвиль випромінюються в навколишній простір. Завдяки можливостям настроювання тривалості пилкоподібної напруги першого генератора можна встановлювати тривалість (і отже кількість) пачок імпульсів. Частота імпульсів "заповнення" також може настроюватися зміною робочих елементів очикуючого генератора пилкоподібної напруги. Таким чином пристрій, завдяки використанню складних імпульсних звукових коливань, що імітують мисливські крики природних ворогів комах (до яких відноситься, наприклад, кажан), більш ефективний, ніж звуки змінних синусоїдальних частот, що використовує прототип [2]. За рахунок цього розширюються можливості систем по відлякуванню тварин різного роду. Джерела інформації: 1. Кузнецов А.А., Кузнецов В.В. Пристрій для захисту від комах. А.с. СРСР №1442161, кл. А01М 29/00, поданий 14.01.1987 р. 2. Даровских С.Н., Сафин Д.К., Дзенькотів Б.М., Пустозеров Д.В., Хаютин М.И., Овсянников О.В. Автоматичний пристрій для відлякування птахів многочастотным звуковим сигналом. - А.с. СРСР 3 1773357, кл. А01М 29/02, поданий. 25.04.1990 р. 3. Литинецкий И.Б. Бесіди про біоніку. - М.: Наука, 1968. С.181-184. 4984 Генератор пилкоподібної напруги Перетворювач " (2) Дільник (лічильник) (3) Формувач імпульсу фронту (4) Формувач імпульсу зрізу (5) Очпкаючшй генератор пилкоподібної напруги (6) Перетворювач нанруга-частота" (7} Компаратор (8) Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
