Турбінна мішалка

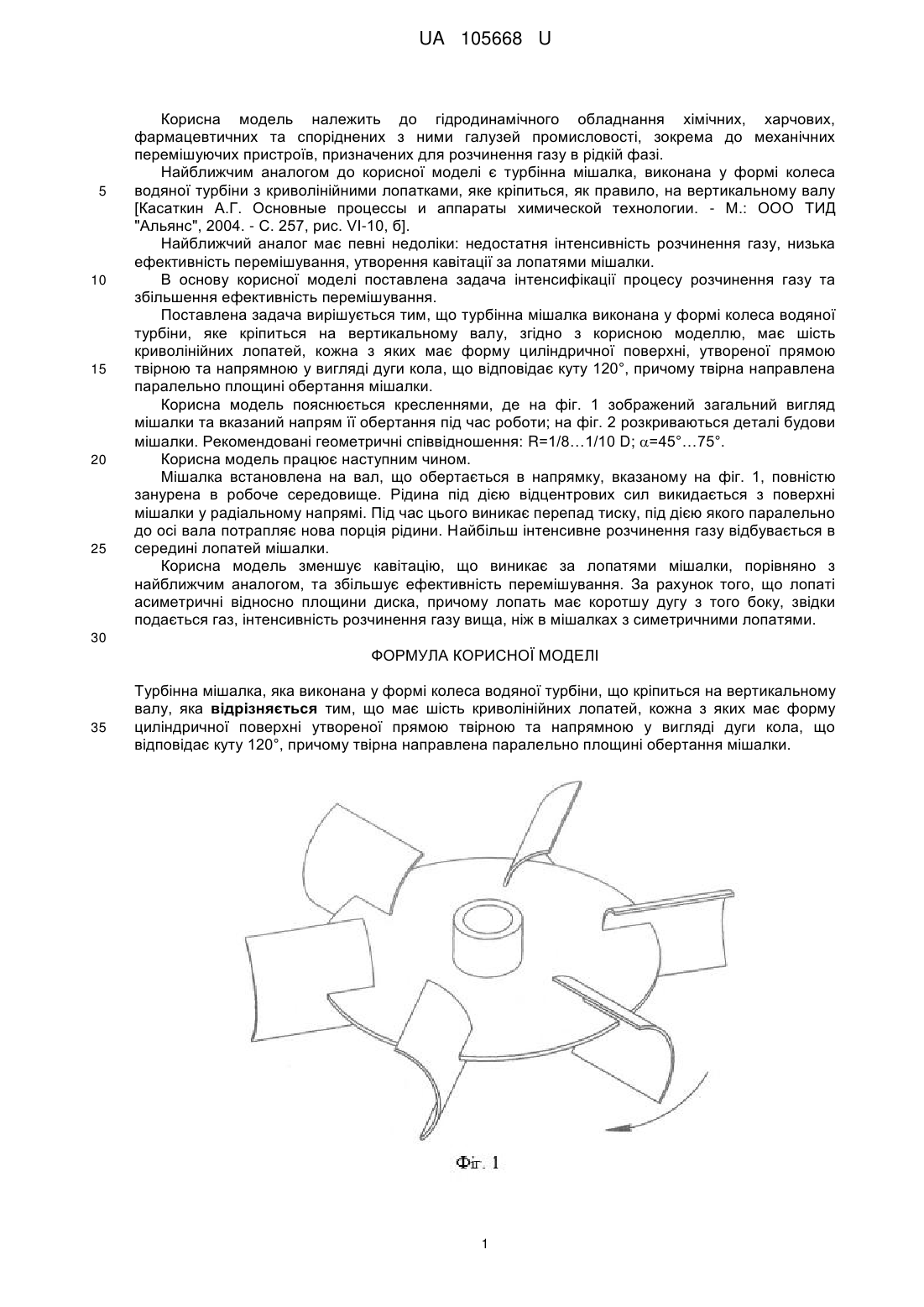

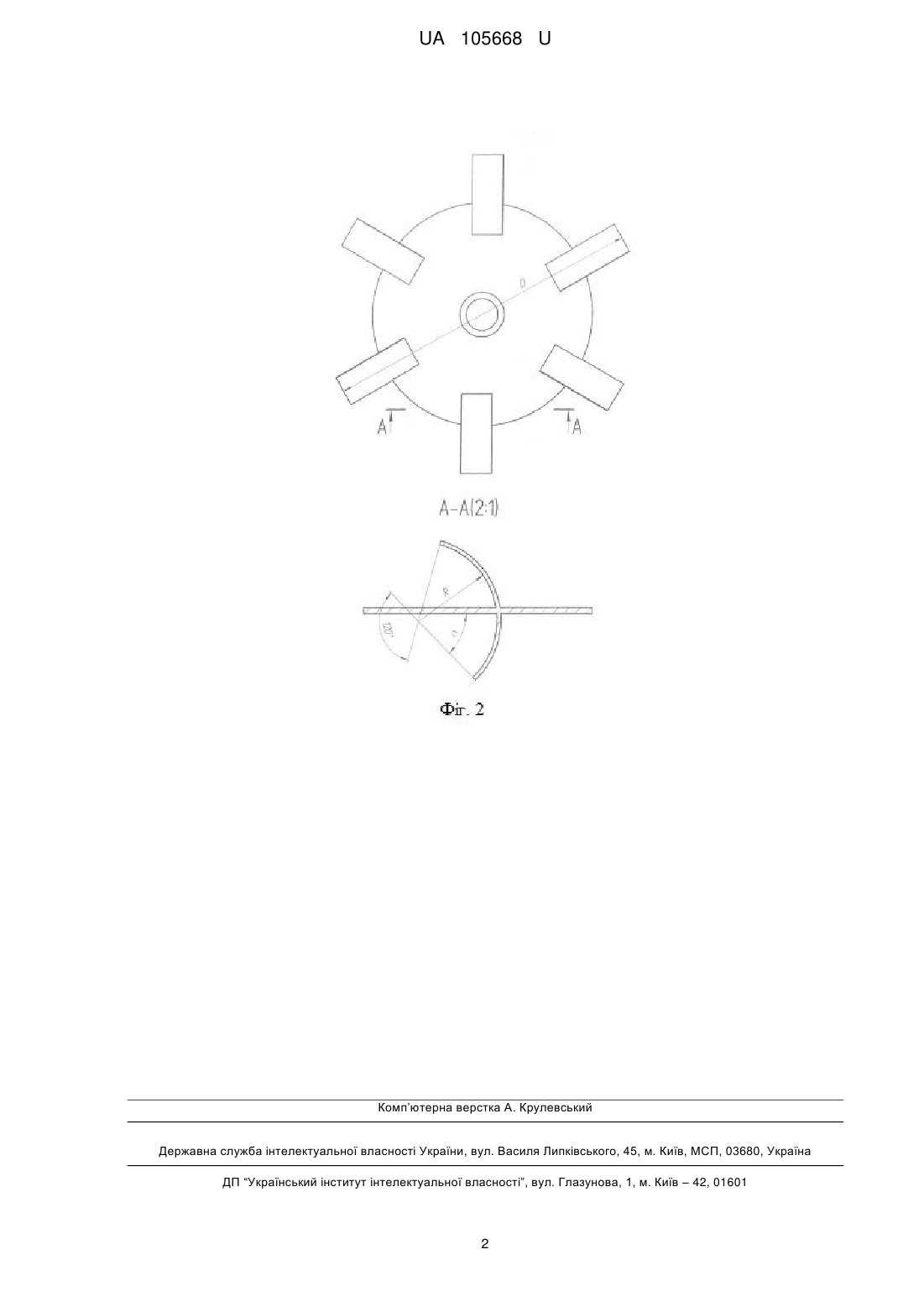

Реферат: Турбінна мішалка виконана у формі колеса водяної турбіни, що кріпиться на вертикальному валу. Турбіна має шість криволінійних лопатей, кожна з яких має форму циліндричної поверхні, утвореної прямою твірною та напрямною у вигляді дуги кола, що відповідає куту 120°. Твірна направлена паралельно площині обертання мішалки. UA 105668 U (54) ТУРБІННА МІШАЛКА UA 105668 U UA 105668 U 5 10 15 20 25 Корисна модель належить до гідродинамічного обладнання хімічних, харчових, фармацевтичних та споріднених з ними галузей промисловості, зокрема до механічних перемішуючих пристроїв, призначених для розчинення газу в рідкій фазі. Найближчим аналогом до корисної моделі є турбінна мішалка, виконана у формі колеса водяної турбіни з криволінійними лопатками, яке кріпиться, як правило, на вертикальному валу [Касаткин А.Г. Основные процессы и аппараты химической технологии. - М.: ООО ТИД "Альянс", 2004. - С. 257, рис. VI-10, б]. Найближчий аналог має певні недоліки: недостатня інтенсивність розчинення газу, низька ефективність перемішування, утворення кавітації за лопатями мішалки. В основу корисної моделі поставлена задача інтенсифікації процесу розчинення газу та збільшення ефективність перемішування. Поставлена задача вирішується тим, що турбінна мішалка виконана у формі колеса водяної турбіни, яке кріпиться на вертикальному валу, згідно з корисною моделлю, має шість криволінійних лопатей, кожна з яких має форму циліндричної поверхні, утвореної прямою твірною та напрямною у вигляді дуги кола, що відповідає куту 120°, причому твірна направлена паралельно площині обертання мішалки. Корисна модель пояснюється кресленнями, де на фіг. 1 зображений загальний вигляд мішалки та вказаний напрям її обертання під час роботи; на фіг. 2 розкриваються деталі будови мішалки. Рекомендовані геометричні співвідношення: R=1/8…1/10 D; =45°…75°. Корисна модель працює наступним чином. Мішалка встановлена на вал, що обертається в напрямку, вказаному на фіг. 1, повністю занурена в робоче середовище. Рідина під дією відцентрових сил викидається з поверхні мішалки у радіальному напрямі. Під час цього виникає перепад тиску, під дією якого паралельно до осі вала потрапляє нова порція рідини. Найбільш інтенсивне розчинення газу відбувається в середині лопатей мішалки. Корисна модель зменшує кавітацію, що виникає за лопатями мішалки, порівняно з найближчим аналогом, та збільшує ефективність перемішування. За рахунок того, що лопаті асиметричні відносно площини диска, причому лопать має коротшу дугу з того боку, звідки подається газ, інтенсивність розчинення газу вища, ніж в мішалках з симетричними лопатями. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Турбінна мішалка, яка виконана у формі колеса водяної турбіни, що кріпиться на вертикальному валу, яка відрізняється тим, що має шість криволінійних лопатей, кожна з яких має форму циліндричної поверхні утвореної прямою твірною та напрямною у вигляді дуги кола, що відповідає куту 120°, причому твірна направлена паралельно площині обертання мішалки. 1 UA 105668 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
