Гіпсоцементнопуцоланова в’яжуча речовина

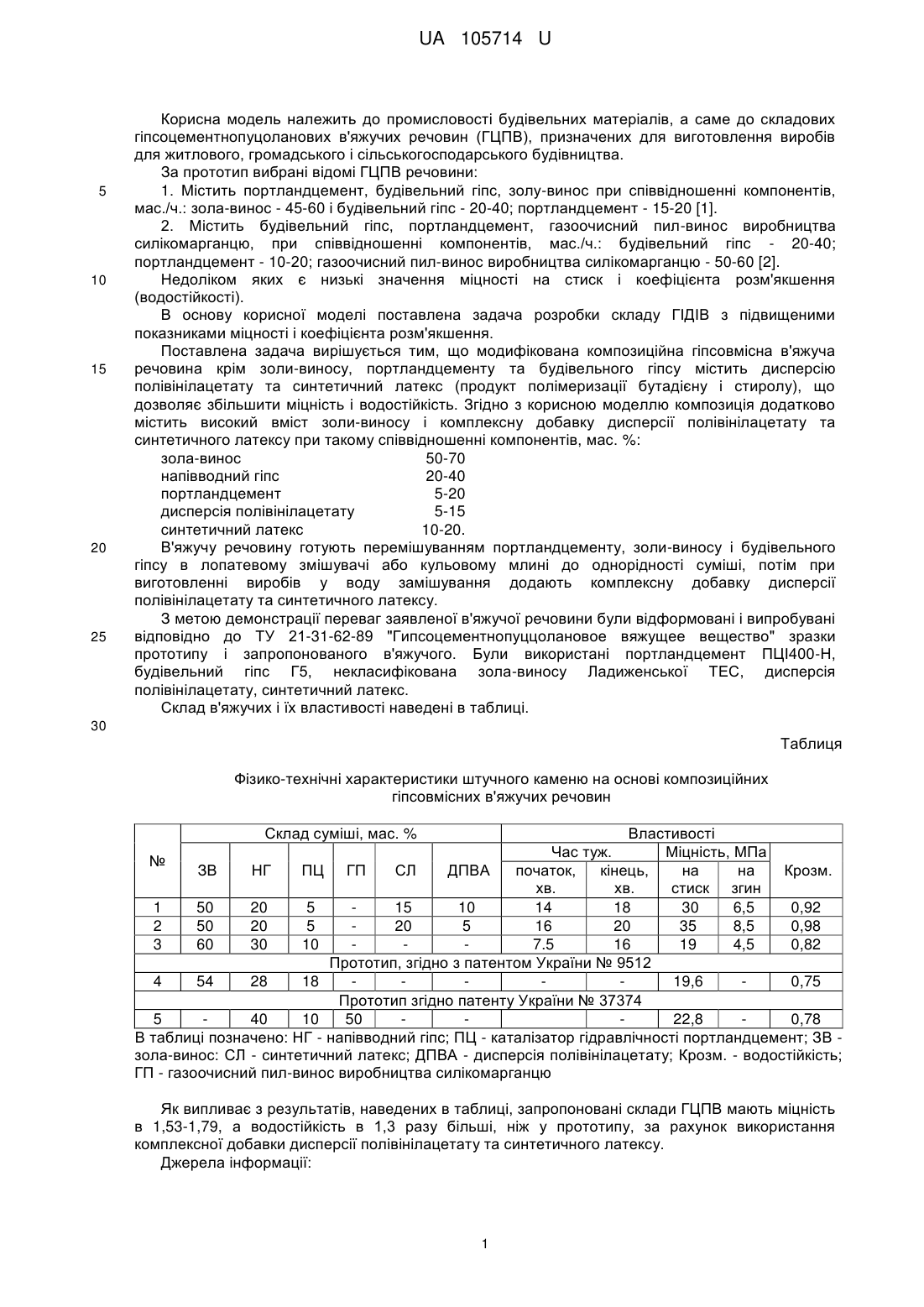

Реферат: Гіпсоцементнопуцоланова в'яжуча речовина містить золу-винос, напівводний портландцемент та додатково містить дисперсію полівінілацетату і синтетичний латекс. гіпс, UA 105714 U (54) ГІПСОЦЕМЕНТНОПУЦОЛАНОВА В'ЯЖУЧА РЕЧОВИНА UA 105714 U UA 105714 U 5 10 15 20 25 Корисна модель належить до промисловості будівельних матеріалів, а саме до складових гіпсоцементнопуцоланових в'яжучих речовин (ГЦПВ), призначених для виготовлення виробів для житлового, громадського і сільськогосподарського будівництва. За прототип вибрані відомі ГЦПВ речовини: 1. Містить портландцемент, будівельний гіпс, золу-винос при співвідношенні компонентів, мас./ч.: зола-винос - 45-60 і будівельний гіпс - 20-40; портландцемент - 15-20 [1]. 2. Містить будівельний гіпс, портландцемент, газоочисний пил-винос виробництва силікомарганцю, при співвідношенні компонентів, мас./ч.: будівельний гіпс - 20-40; портландцемент - 10-20; газоочисний пил-винос виробництва силікомарганцю - 50-60 [2]. Недоліком яких є низькі значення міцності на стиск і коефіцієнта розм'якшення (водостійкості). В основу корисної моделі поставлена задача розробки складу ГІДІВ з підвищеними показниками міцності і коефіцієнта розм'якшення. Поставлена задача вирішується тим, що модифікована композиційна гіпсовмісна в'яжуча речовина крім золи-виносу, портландцементу та будівельного гіпсу містить дисперсію полівінілацетату та синтетичний латекс (продукт полімеризації бутадієну і стиролу), що дозволяє збільшити міцність і водостійкість. Згідно з корисною моделлю композиція додатково містить високий вміст золи-виносу і комплексну добавку дисперсії полівінілацетату та синтетичного латексу при такому співвідношенні компонентів, мас. %: зола-винос 50-70 напівводний гіпс 20-40 портландцемент 5-20 дисперсія полівінілацетату 5-15 синтетичний латекс 10-20. В'яжучу речовину готують перемішуванням портландцементу, золи-виносу і будівельного гіпсу в лопатевому змішувачі або кульовому млині до однорідності суміші, потім при виготовленні виробів у воду замішування додають комплексну добавку дисперсії полівінілацетату та синтетичного латексу. З метою демонстрації переваг заявленої в'яжучої речовини були відформовані і випробувані відповідно до ТУ 21-31-62-89 "Гипсоцементнопуццолановое вяжущее вещество" зразки прототипу і запропонованого в'яжучого. Були використані портландцемент ПЦІ400-Н, будівельний гіпс Г5, некласифікована зола-виносу Ладиженської ТЕС, дисперсія полівінілацетату, синтетичний латекс. Склад в'яжучих і їх властивості наведені в таблиці. 30 Таблиця Фізико-технічні характеристики штучного каменю на основі композиційних гіпсовмісних в'яжучих речовин Склад суміші, мас. % Властивості Час туж. Міцність, МПа № ЗВ НГ ПЦ ГП СЛ ДПВА Крозм. початок, кінець, на на хв. хв. стиск згин 1 50 20 5 15 10 14 18 30 6,5 0,92 2 50 20 5 20 5 16 20 35 8,5 0,98 3 60 30 10 7.5 16 19 4,5 0,82 Прототип, згідно з патентом України № 9512 4 54 28 18 19,6 0,75 Прототип згідно патенту України № 37374 5 40 10 50 22,8 0,78 В таблиці позначено: НГ - напівводний гіпс; ПЦ - каталізатор гідравлічності портландцемент; ЗВ зола-винос: СЛ - синтетичний латекс; ДПВА - дисперсія полівінілацетату; Крозм. - водостійкість; ГП - газоочисний пил-винос виробництва силікомарганцю Як випливає з результатів, наведених в таблиці, запропоновані склади ГЦПВ мають міцність в 1,53-1,79, а водостійкість в 1,3 разу більші, ніж у прототипу, за рахунок використання комплексної добавки дисперсії полівінілацетату та синтетичного латексу. Джерела інформації: 1 UA 105714 U 1. Патент України № 9512 С04В 7/28, 11/00, 1994. В'яжуче та бетон з його використанням / Г.В. Кучерова, Ю.Г. Гасан // Бюл. № 3, 1996. 2. Патент України № 37374 С04В 11/10, 2001. Гіпсоцементнопуцоланове в'яжуче / Безсмертний М.М., Рунова Р.Ф., Шеруда В.М., Ясінська Т.Б. // Бюл. № 4, 2001 р. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Гіпсоцементнопуцоланова в'яжуча речовина, що містить золу-винос, напівводний гіпс, портландцемент, яка відрізняється тим, що додатково містить дисперсію полівінілацетату, синтетичний латекс при такому співвідношенні компонентів, мас. %: зола-винос 50-70 напівводний гіпс 20-40 портландцемент 5-20 дисперсія полівінілацетату 5-15 синтетичний латекс 10-20. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
