Система охолодження прокатних валків з системою змащування

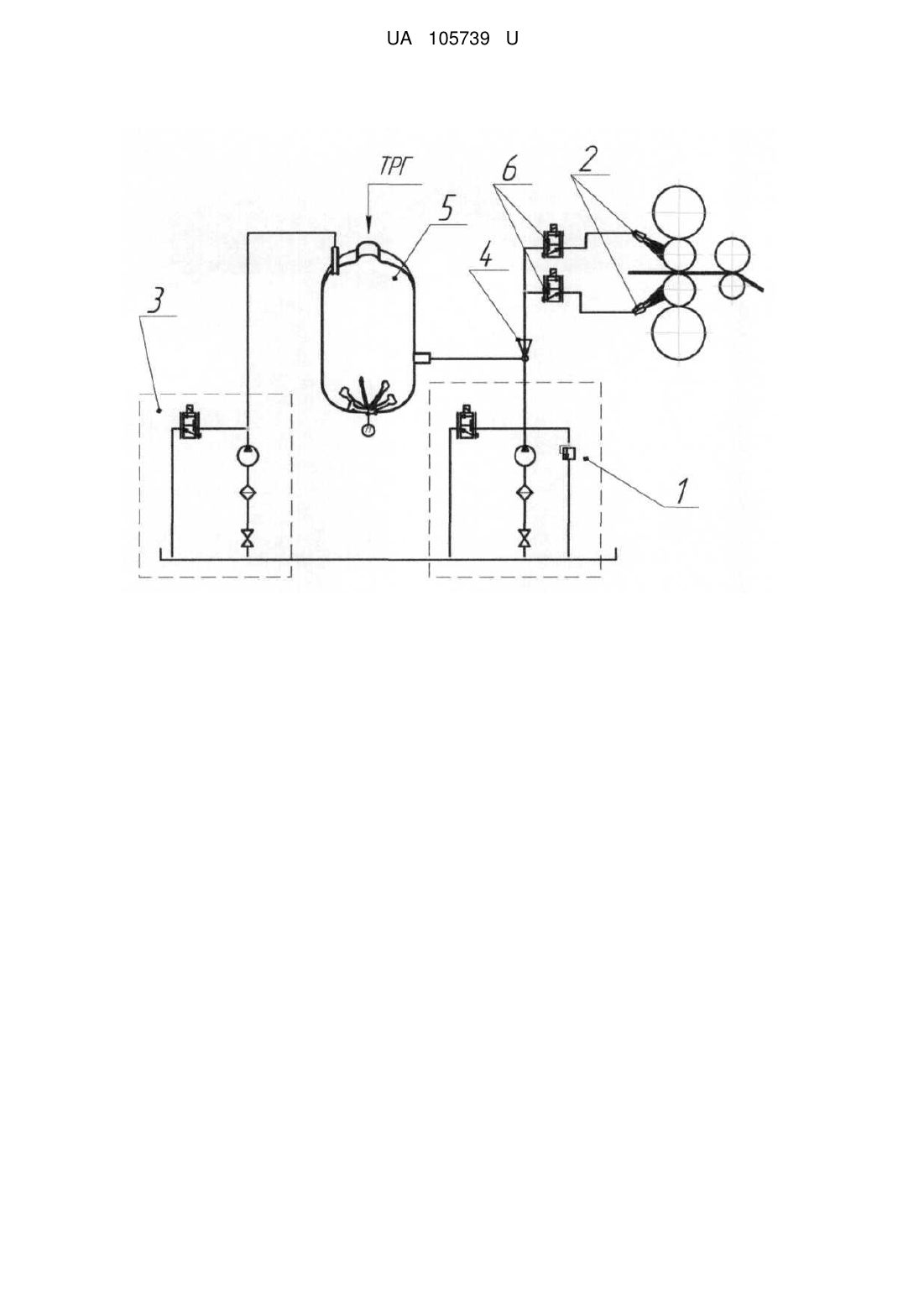

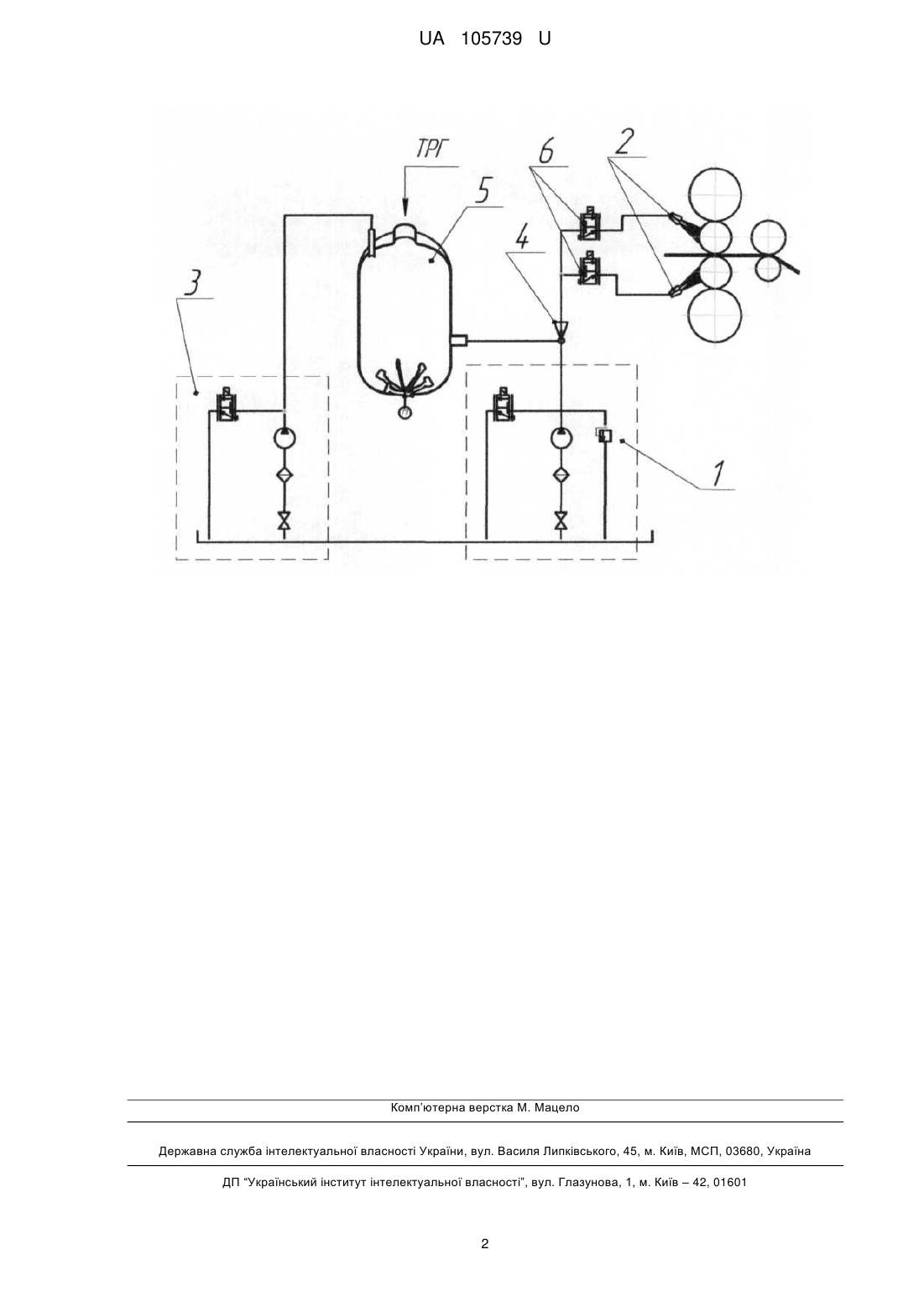

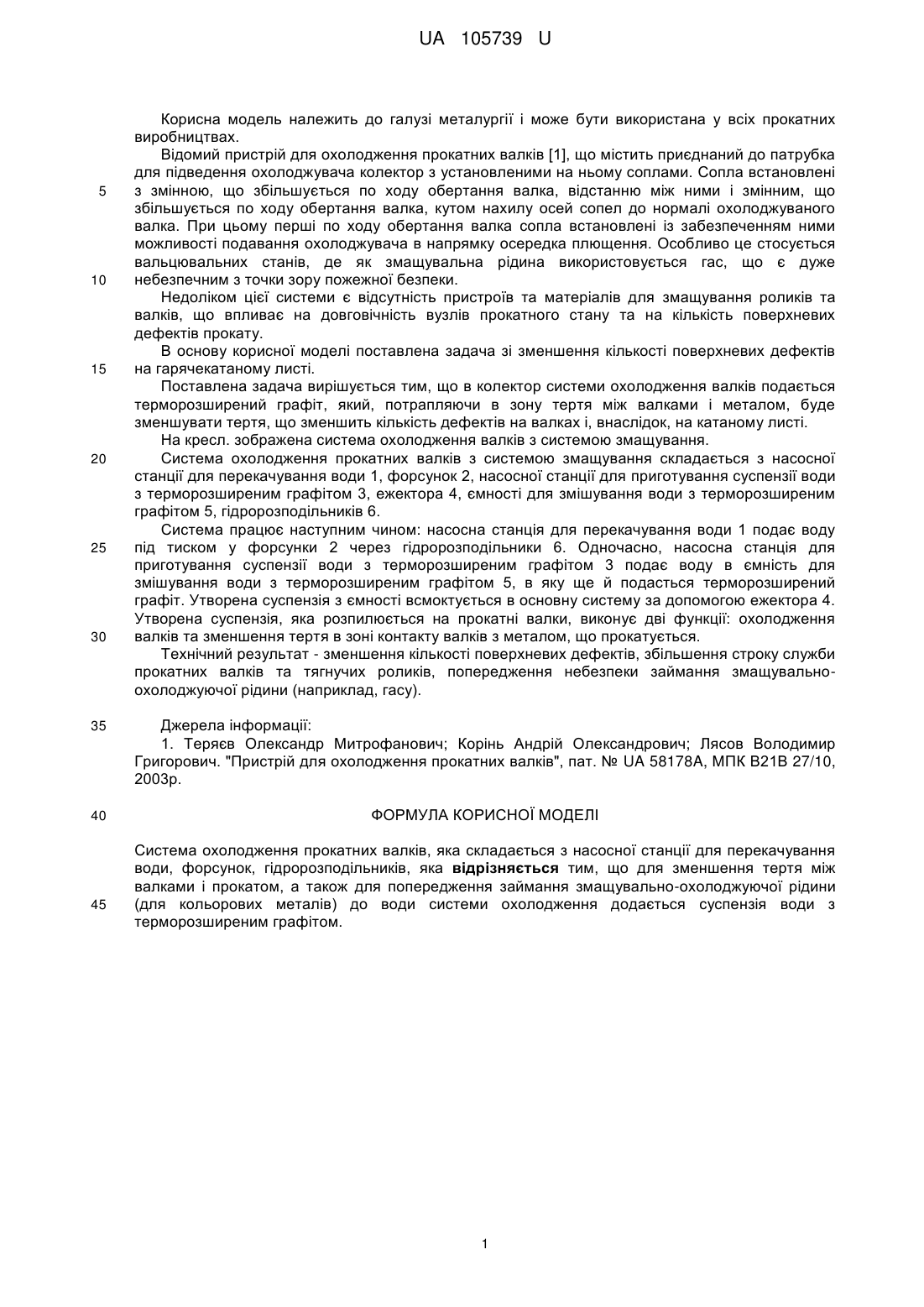

Реферат: UA 105739 U UA 105739 U 5 10 15 20 25 30 Корисна модель належить до галузі металургії і може бути використана у всіх прокатних виробництвах. Відомий пристрій для охолодження прокатних валків [1], що містить приєднаний до патрубка для підведення охолоджувача колектор з установленими на ньому соплами. Сопла встановлені з змінною, що збільшується по ходу обертання валка, відстанню між ними і змінним, що збільшується по ходу обертання валка, кутом нахилу осей сопел до нормалі охолоджуваного валка. При цьому перші по ходу обертання валка сопла встановлені із забезпеченням ними можливості подавання охолоджувача в напрямку осередка плющення. Особливо це стосується вальцювальних станів, де як змащувальна рідина використовується гас, що є дуже небезпечним з точки зору пожежної безпеки. Недоліком цієї системи є відсутність пристроїв та матеріалів для змащування роликів та валків, що впливає на довговічність вузлів прокатного стану та на кількість поверхневих дефектів прокату. В основу корисної моделі поставлена задача зі зменшення кількості поверхневих дефектів на гарячекатаному листі. Поставлена задача вирішується тим, що в колектор системи охолодження валків подається терморозширений графіт, який, потрапляючи в зону тертя між валками і металом, буде зменшувати тертя, що зменшить кількість дефектів на валках і, внаслідок, на катаному листі. На кресл. зображена система охолодження валків з системою змащування. Система охолодження прокатних валків з системою змащування складається з насосної станції для перекачування води 1, форсунок 2, насосної станції для приготування суспензії води з терморозширеним графітом 3, ежектора 4, ємності для змішування води з терморозширеним графітом 5, гідророзподільників 6. Система працює наступним чином: насосна станція для перекачування води 1 подає воду під тиском у форсунки 2 через гідророзподільники 6. Одночасно, насосна станція для приготування суспензії води з терморозширеним графітом 3 подає воду в ємність для змішування води з терморозширеним графітом 5, в яку ще й подасться терморозширений графіт. Утворена суспензія з ємності всмоктується в основну систему за допомогою ежектора 4. Утворена суспензія, яка розпилюється на прокатні валки, виконує дві функції: охолодження валків та зменшення тертя в зоні контакту валків з металом, що прокатується. Технічний результат - зменшення кількості поверхневих дефектів, збільшення строку служби прокатних валків та тягнучих роликів, попередження небезпеки займання змащувальноохолоджуючої рідини (наприклад, гасу). 35 Джерела інформації: 1. Теряєв Олександр Митрофанович; Корінь Андрій Олександрович; Лясов Володимир Григорович. "Пристрій для охолодження прокатних валків", пат. № UA 58178A, МПК В21В 27/10, 2003р. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Система охолодження прокатних валків, яка складається з насосної станції для перекачування води, форсунок, гідророзподільників, яка відрізняється тим, що для зменшення тертя між валками і прокатом, а також для попередження займання змащувально-охолоджуючої рідини (для кольорових металів) до води системи охолодження додається суспензія води з терморозширеним графітом. 1 UA 105739 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
