Спосіб охолодження прокатних валків

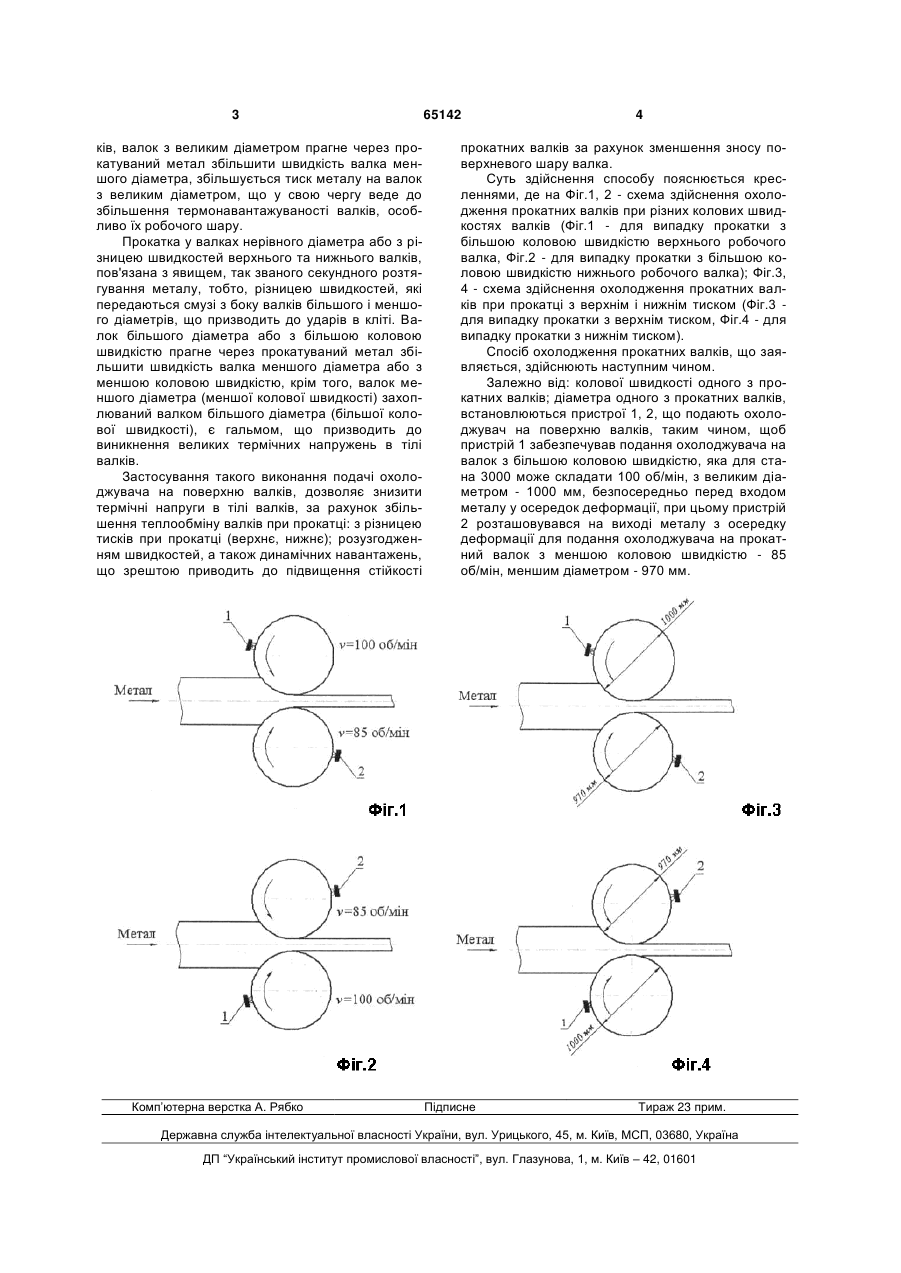

Спосіб охолодження прокатних валків, що включає подачу охолоджувача роздільно на кож 3 ків, валок з великим діаметром прагне через прокатуваний метал збільшити швидкість валка меншого діаметра, збільшується тиск металу на валок з великим діаметром, що у свою чергу веде до збільшення термонавантажуваності валків, особливо їх робочого шару. Прокатка у валках нерівного діаметра або з різницею швидкостей верхнього та нижнього валків, пов'язана з явищем, так званого секундного розтягування металу, тобто, різницею швидкостей, які передаються смузі з боку валків більшого і меншого діаметрів, що призводить до ударів в кліті. Валок більшого діаметра або з більшою коловою швидкістю прагне через прокатуваний метал збільшити швидкість валка меншого діаметра або з меншою коловою швидкістю, крім того, валок меншого діаметра (меншої колової швидкості) захоплюваний валком більшого діаметра (більшої колової швидкості), є гальмом, що призводить до виникнення великих термічних напружень в тілі валків. Застосування такого виконання подачі охолоджувача на поверхню валків, дозволяє знизити термічні напруги в тілі валків, за рахунок збільшення теплообміну валків при прокатці: з різницею тисків при прокатці (верхнє, нижнє); розузгодженням швидкостей, а також динамічних навантажень, що зрештою приводить до підвищення стійкості Комп’ютерна верстка А. Рябко 65142 4 прокатних валків за рахунок зменшення зносу поверхневого шару валка. Суть здійснення способу пояснюється кресленнями, де на Фіг.1, 2 - схема здійснення охолодження прокатних валків при різних колових швидкостях валків (Фіг.1 - для випадку прокатки з більшою коловою швидкістю верхнього робочого валка, Фіг.2 - для випадку прокатки з більшою коловою швидкістю нижнього робочого валка); Фіг.3, 4 - схема здійснення охолодження прокатних валків при прокатці з верхнім і нижнім тиском (Фіг.3 для випадку прокатки з верхнім тиском, Фіг.4 - для випадку прокатки з нижнім тиском). Спосіб охолодження прокатних валків, що заявляється, здійснюють наступним чином. Залежно від: колової швидкості одного з прокатних валків; діаметра одного з прокатних валків, встановлюються пристрої 1, 2, що подають охолоджувач на поверхню валків, таким чином, щоб пристрій 1 забезпечував подання охолоджувача на валок з більшою коловою швидкістю, яка для стана 3000 може складати 100 об/мін, з великим діаметром - 1000 мм, безпосередньо перед входом металу у осередок деформації, при цьому пристрій 2 розташовувався на виході металу з осередку деформації для подання охолоджувача на прокатний валок з меншою коловою швидкістю - 85 об/мін, меншим діаметром - 970 мм. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
