Пристрій для охолодження сортових прокатних валків
Номер патенту: 93253
Опубліковано: 25.01.2011
Автори: Ремез Олег Анатолійович, Огінський Йосип Кузьмич, Самсоненко Андрій Анатолійович, Данченко Валентин Миколайович
Формула / Реферат
Пристрій для охолодження сортових прокатних валків, який містить проводку, встановлену по осі прокатки з боку виходу прокату з осередку деформації, та камеру для подачі охолоджувача, встановлену вздовж проводки, який відрізняється тим, що оснащений додатковою камерою для подачі охолоджувача, розташованою вздовж проводки з протилежної сторони відносно осі прокатки у вертикальній площині, причому камери утворені поверхнями, відповідно, верхньої та нижньої частин пристрою та спільної для обох камер проводки, а також виконані роз'ємними, з горизонтальною площиною роз'ємів, при цьому проводка, верхня та нижня частини виконані з можливістю окремого поздовжнього переміщення, а звернені до валків ділянки верхньої та нижньої частин мають у радіальному перерізі форму, що повторює форму рівчака валка.
Текст

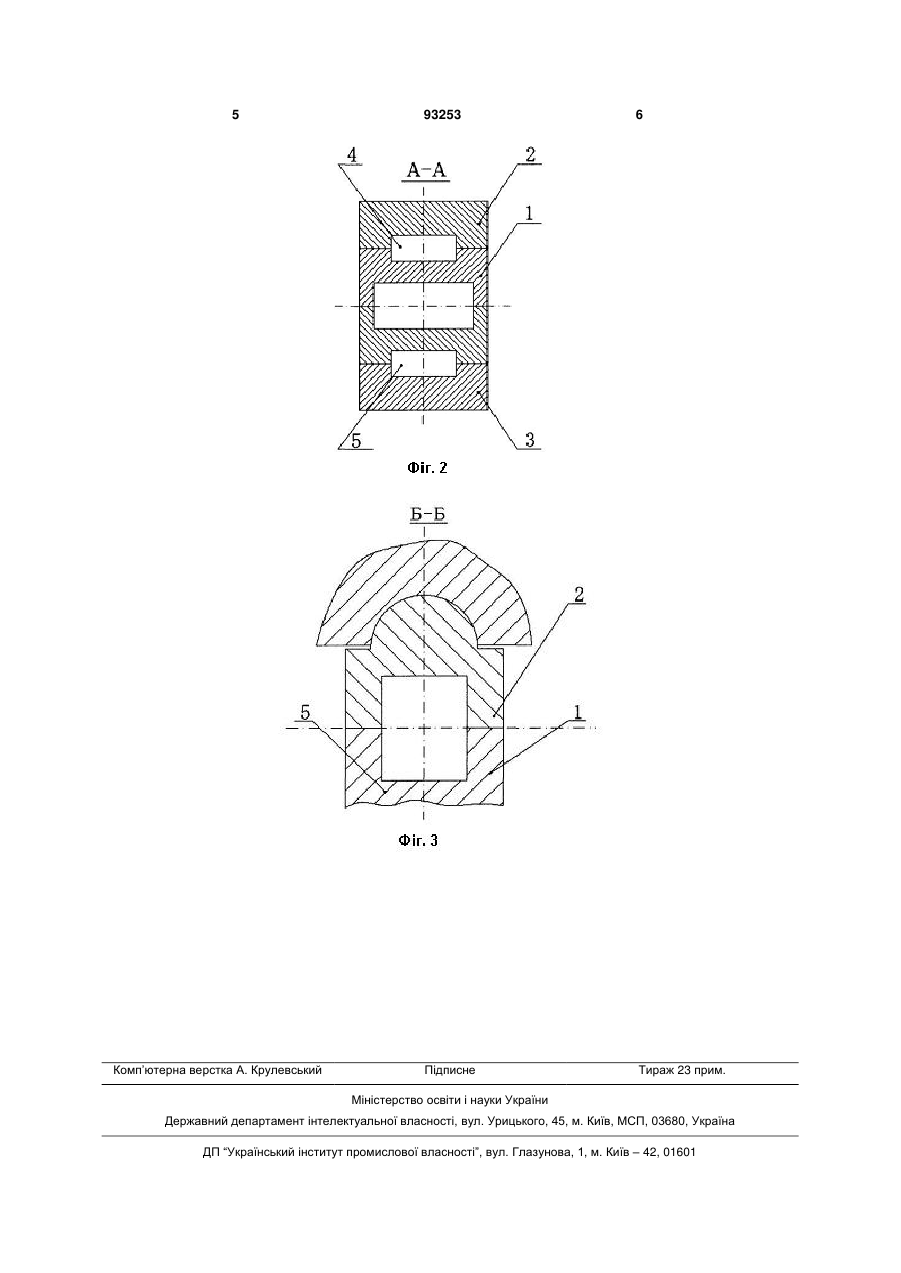

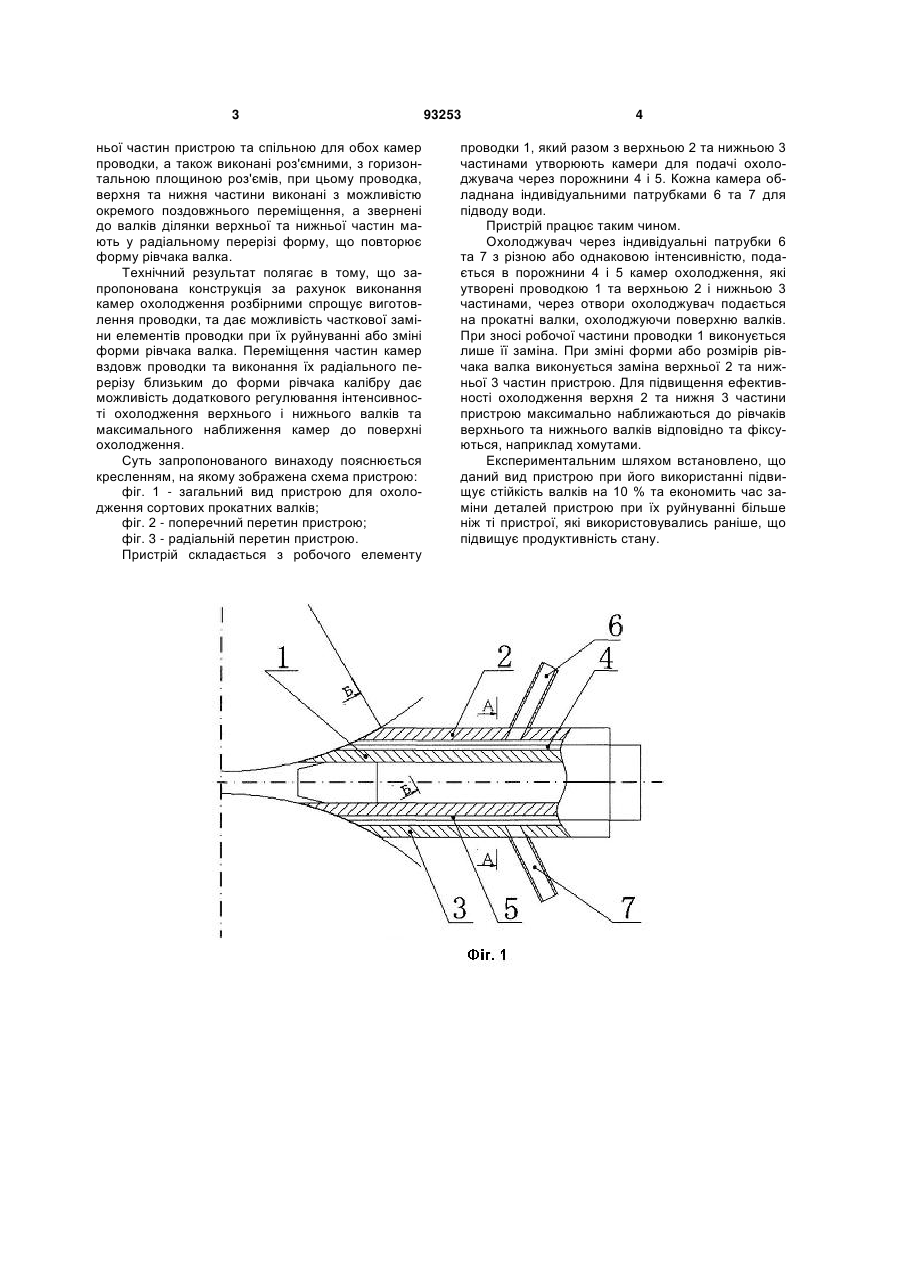

Пристрій для охолодження сортових прокат 3 ньої частин пристрою та спільною для обох камер проводки, а також виконані роз'ємними, з горизонтальною площиною роз'ємів, при цьому проводка, верхня та нижня частини виконані з можливістю окремого поздовжнього переміщення, а звернені до валків ділянки верхньої та нижньої частин мають у радіальному перерізі форму, що повторює форму рівчака валка. Технічний результат полягає в тому, що запропонована конструкція за рахунок виконання камер охолодження розбірними спрощує виготовлення проводки, та дає можливість часткової заміни елементів проводки при їх руйнуванні або зміні форми рівчака валка. Переміщення частин камер вздовж проводки та виконання їх радіального перерізу близьким до форми рівчака калібру дає можливість додаткового регулювання інтенсивності охолодження верхнього і нижнього валків та максимального наближення камер до поверхні охолодження. Суть запропонованого винаходу пояснюється кресленням, на якому зображена схема пристрою: фіг. 1 - загальний вид пристрою для охолодження сортових прокатних валків; фіг. 2 - поперечний перетин пристрою; фіг. 3 - радіальній перетин пристрою. Пристрій складається з робочого елементу 93253 4 проводки 1, який разом з верхньою 2 та нижньою 3 частинами утворюють камери для подачі охолоджувача через порожнини 4 і 5. Кожна камера обладнана індивідуальними патрубками 6 та 7 для підводу води. Пристрій працює таким чином. Охолоджувач через індивідуальні патрубки 6 та 7 з різною або однаковою інтенсивністю, подається в порожнини 4 і 5 камер охолодження, які утворені проводкою 1 та верхньою 2 і нижньою 3 частинами, через отвори охолоджувач подається на прокатні валки, охолоджуючи поверхню валків. При зносі робочої частини проводки 1 виконується лише її заміна. При зміні форми або розмірів рівчака валка виконується заміна верхньої 2 та нижньої 3 частин пристрою. Для підвищення ефективності охолодження верхня 2 та нижня 3 частини пристрою максимально наближаються до рівчаків верхнього та нижнього валків відповідно та фіксуються, наприклад хомутами. Експериментальним шляхом встановлено, що даний вид пристрою при його використанні підвищує стійкість валків на 10 % та економить час заміни деталей пристрою при їх руйнуванні більше ніж ті пристрої, які використовувались раніше, що підвищує продуктивність стану. 5 Комп’ютерна верстка А. Крулевський 93253 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for cooling rolls of section mills
Автори англійськоюOhynskyi Yosyp Kuzmych, Samsonenko Andrii Anatoliiovych, Danchenko Valentyn Mykolaiovych, Remez Oleh Anatoliiovych
Назва патенту російськоюУстройство для охлаждения сортовых прокатных валков
Автори російськоюОгинский Иосиф Кузьмич, Самсоненко Андрей Анатольевич, Данченко Валентин Николаевич, Ремез Олег Анатольевич
МПК / Мітки
МПК: B21B 27/06, B21B 37/74, B21B 37/28
Мітки: прокатних, сортових, валків, пристрій, охолодження
