Спреєр для загартування валків прокатних станів

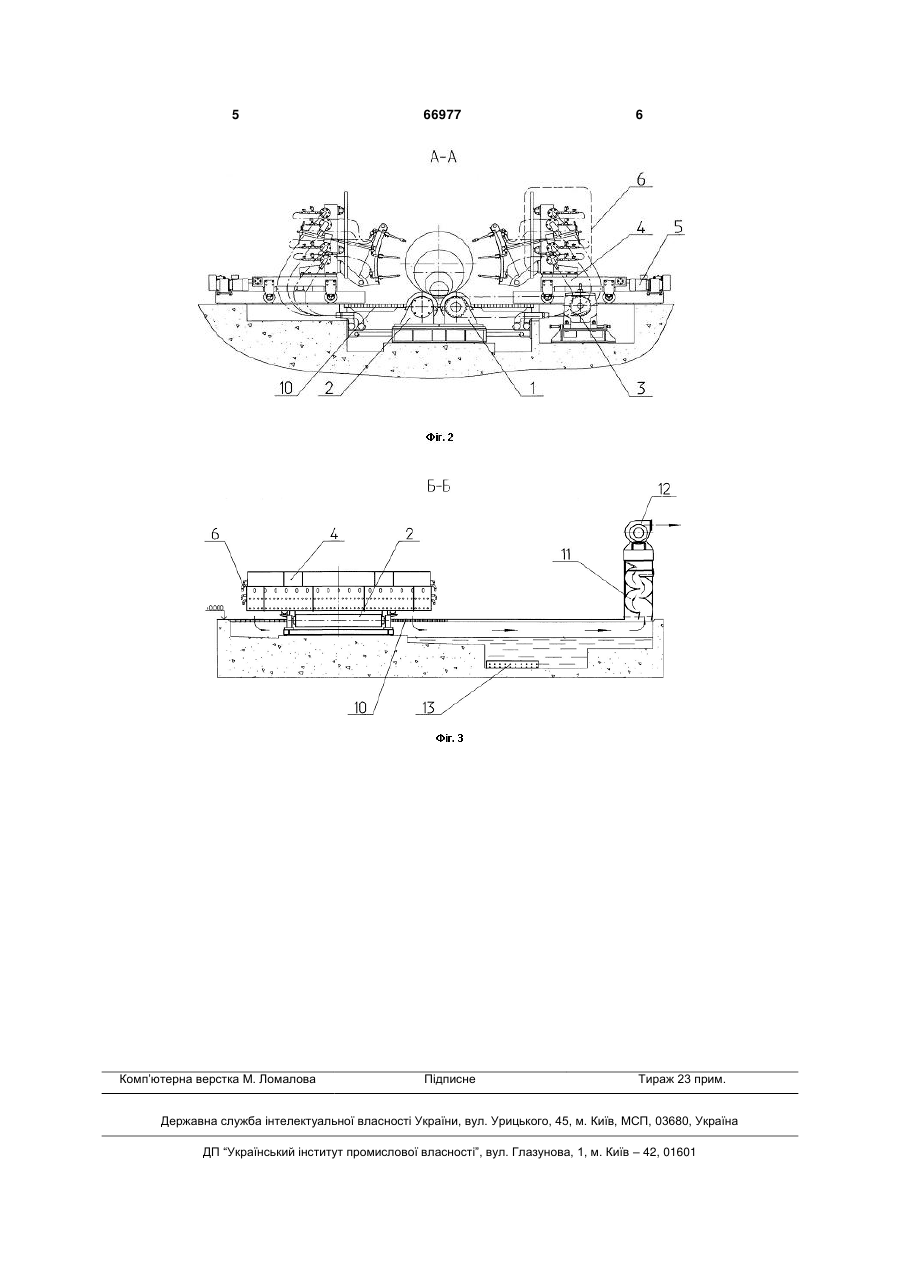

Спреєр для загартування валків прокатних станів, що містить роликоопори з механізмом обертання, платформи з механізмом переміщення, систему подачі охолоджувачів, гідросистему з водопідготуванням, бак для води та систему управління, який відрізняється тим, що він оснащений гідрофільтром з вентиляційним агрегатом, а також корзиною для збору окалини. (19) (21) u201108701 (22) 11.07.2011 (24) 25.01.2012 (46) 25.01.2012, Бюл.№ 2, 2012 р. (72) ТИТАРЕНКО АЛЕКСАНДР ІВАНОВИЧ, КАШАНСЬКИЙ ДМИТРО АНАТОЛІЙОВИЧ, ГРІБІНЮК ВІКТОР ВАСИЛІЙОВИЧ, ЧУРІКАНОВ МАКСИМ ВИКТОРОВИЧ (73) ПУБЛІЧНЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД" 3 безпечення рівномірного охолодження валків прокатних станів та поліпшення мікроклімату у виробничому приміщенні навколо спреєра, він оснащений гідрофільтром з вентиляційним агрегатом, а також корзиною для збору окалини. Між відмітними ознаками та технічним результатом, що досягається, є причинно-наслідковий зв'язок. Завдяки тому, що спреєр оснащений гідрофільтром з вентиляційним агрегатом, а також корзиною для збору окалини, стало можливим рівномірне охолодження валка, та, як наслідок, зменшення тимчасових напружень та ймовірності утворення тріщин, що в свою чергу, підвищує якість валків та зменшує кількість браку під час термообробки. Корисна модель пояснюється кресленнями, на яких зображено: фіг. 1 - вид зверху на спреєр для загартування валків прокатних станів; фіг. 2 - розріз А-А по фіг. 1; фіг. 3 - розріз Б-Б по фіг. 1. Спреєр для загартування валків прокатних станів складається з приводної 1 та неприводної 2 роликоопор з механізмом обертання 3, платформ 4 з механізмами переміщення 5, системи 6 подачі охолоджувачів з водяним форсунковим зрошенням, гідросистеми 7 (на фіг. не зображено) з водопідготуванням, баку 8 (на кресл. не зображено) для води, системи управління 9 (на кресл. не зображено). Відмінністю корисної моделі є те, що спреєр оснащений гідрофільтром 11 з вентиляційним агрегатом 12 та корзиною 13 для збору окалини. Конструкція спреєра, що пропонується працює наступним чином. 66977 4 Перед початком процесу загартування механізми налагоджують на геометричні параметри валка, зміщуючи платформи 4 за допомогою механізмів переміщення 5 в робоче положення. Валок встановлюють на роликоопори 1, 2 та вмикають механізм обертання 3. Залежно від діаметра та довжини бочки валка створюється програма автоматичної роботи системи управління 9 (на кресл. не зображено), яка управляє роботою гідросистеми 7 (на кресл. не зображено) та подачею охолоджувача крізь форсунки системи зрошення 6. В процесі роботи водаохолоджувач і вода, що стікає з гідрофільтра 11 збирається у приямку і випомповується у бак 8 (на кресл. не зображено), а пара, що утворюється, видаляється униз крізь решітчастий настил 10 змінного подовжнього перерізу вентиляційним агрегатом 12. При цьому, пара, що видаляється, під час проходження крізь водяні завіси гідрофільтра 11 конденсується в ньому і стікає у приямок, а окалина з водою стікає у корзину 13. Таким чином, виконання спреєра для загартування валків прокатних станів згідно з формулою корисної моделі забезпечує видалення пари з поверхні валка в процесі загартування, що дозволить здійснювати рівномірне охолодження валків, що зменшує тимчасові напруження та підвищує якість валків під час термообробки. Корисна модель, що заявляється, може використовуватися в промисловості, так як технологічно і технічно її можна виконати без труднощів. По цьому рішенню розроблений технічний проект ділянки спреєрного загартування робочих валків холодного прокату на ПАТ "НКМЗ". 5 Комп’ютерна верстка М. Ломалова 66977 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
