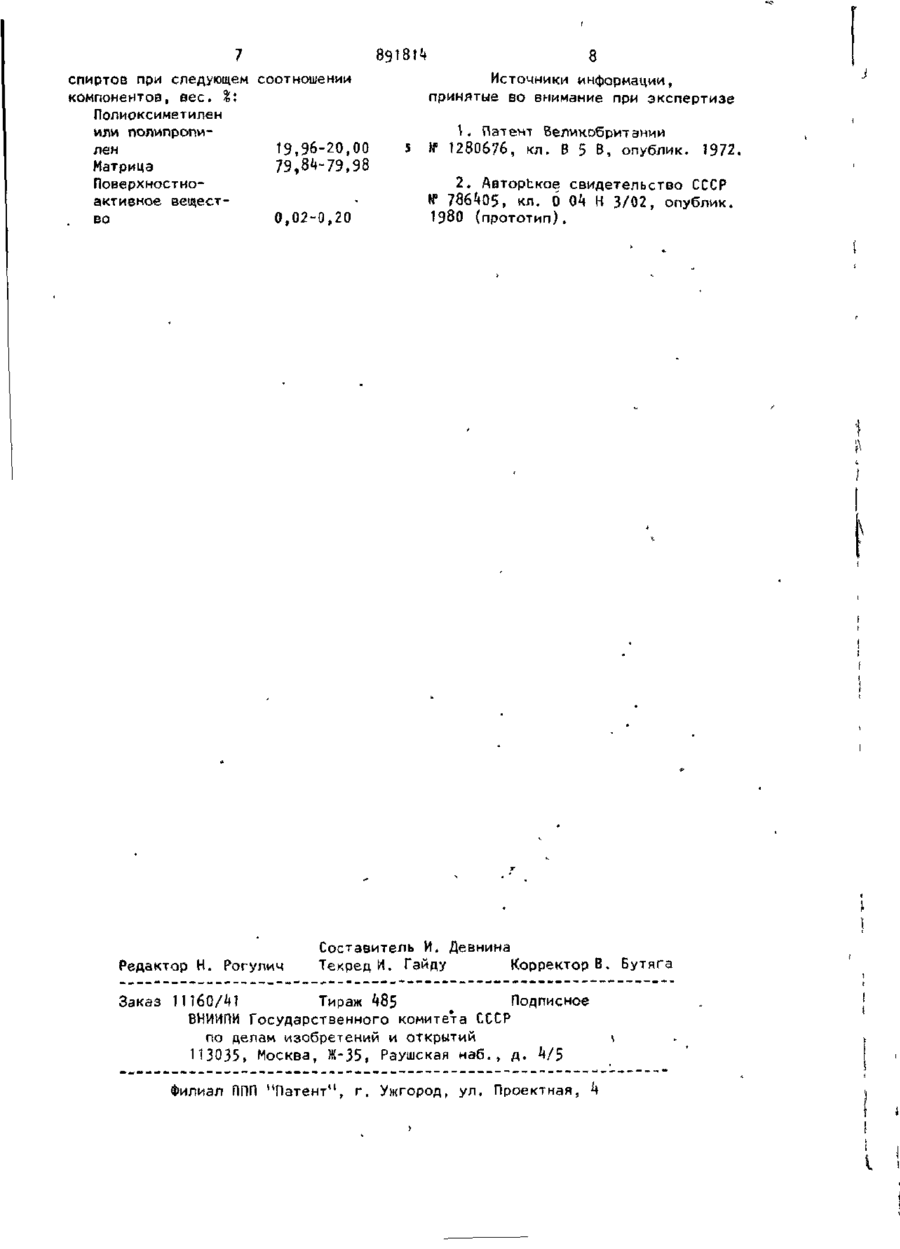

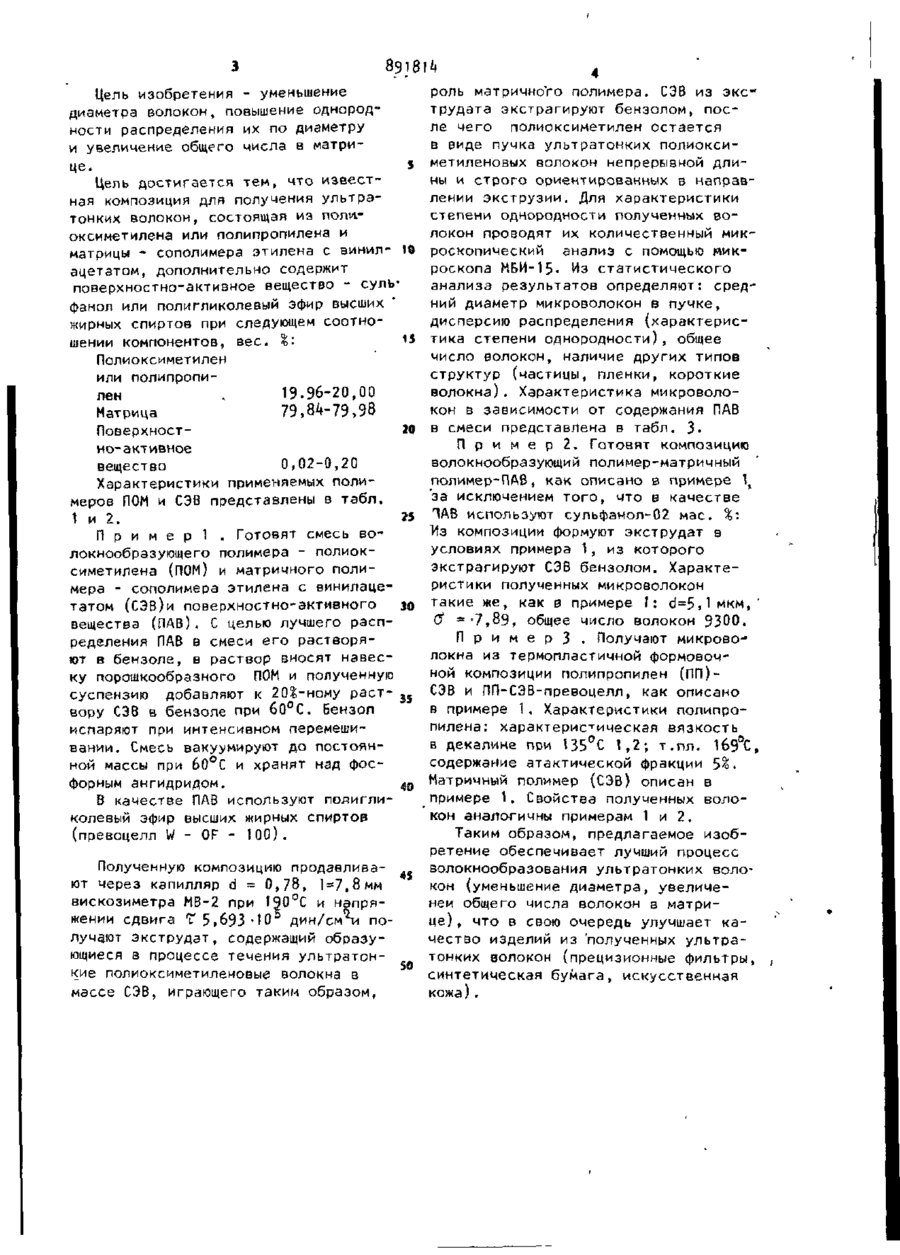

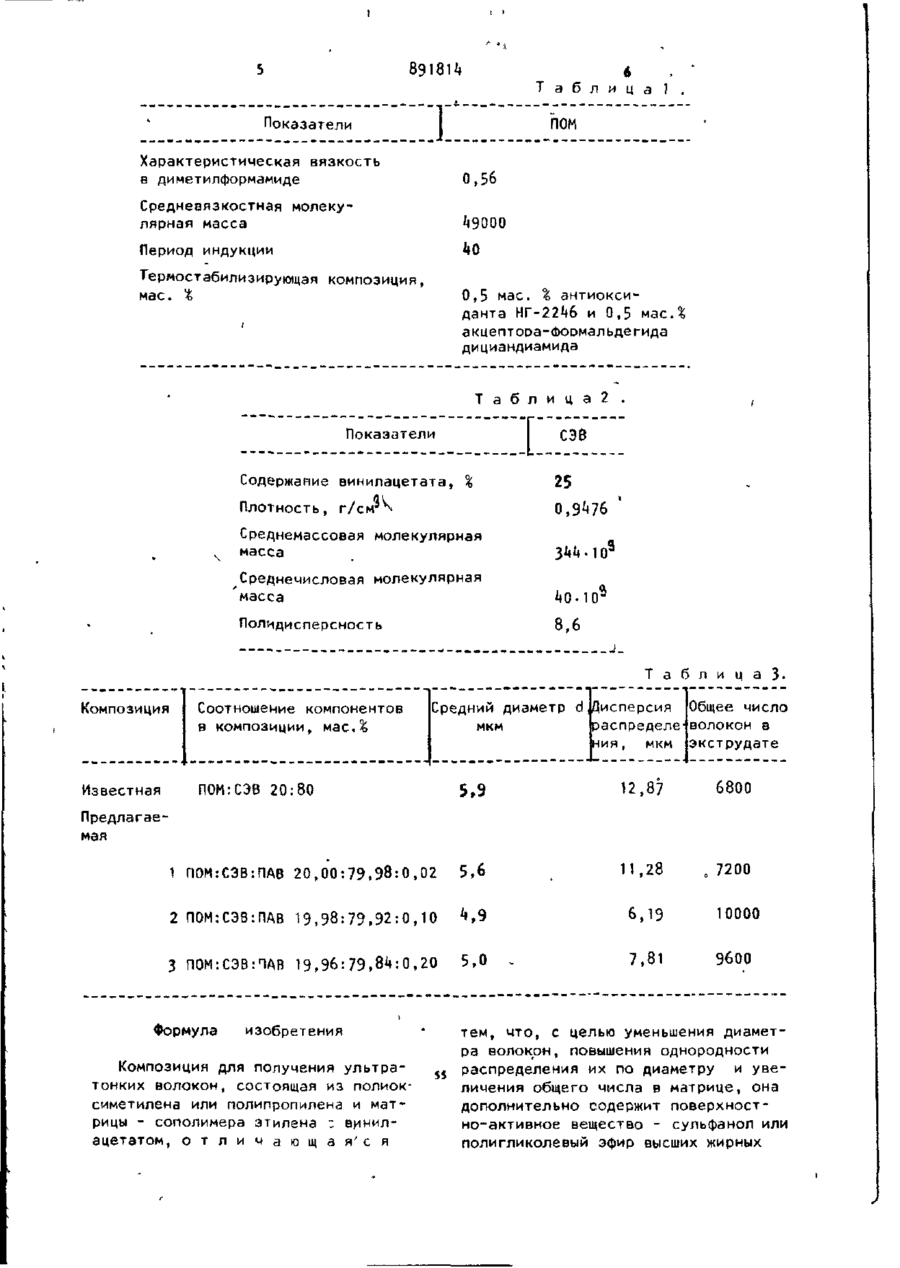

Композиція для одержання ультратонких волокон

Советски» зстмчєе Республик опи к (61) Дополнительное к авт. свнд-ву (22)Заявлено 23.05-80(21)292882^/23-05 D 01 F 8/00 D 01 F 6/76 с присоединением заявки Л& комитет СССР делам изобретений и открытий (23)Приоритет " . Кл. і ' *, Опубликовано 23.12.81. Бюллетень Л Й 7 Дата опубликования описания 23*12.81 (72) Авторы изобретения (71) Заявитель Г. В, Виноградов, М. В. Цебренко и Н. М. Резанова Киевский технологический институт легкой промышленности (5*0 КОМПОЗИЦИЯ ДЛЯ ПОЛУЧЕНИЯ УЛЬТРАТОНКИХ ВОЛОКОН Изобретение относится к получению содержания волокнообразующего полимеультратонких синтетических волокон ра з смеси. Пераработка расплава (микроволокна) из расплавов смесей дисперсии указанного состава затрудполимеров, и может быть использованена из-за кинетической нестабильное1 но в народном хозяйстве: фильтры прети дисперсии (агрегация частиц волокцезионной очистки, искусственная нообразующего компонента в процессе замша, синтетическая бумага различпереработки). Содержание даже 30% ного назначения и др. волокнообразующего компонента уже недостаточно для образования непреИзвестна композиция для получения рывных фибрилл. ультратонких синтетических волокон, 10 состоящая из волокнообразующего Наиболее близким к предлагаемому (полиамиды, стереорегулярные полиизобретению является композиция для олефины, поливинилхлорид, полиэтиленполучения ультратонких волокон^ а терефталат) и матричного (полиэтисостоящая из полиоксиметилена или лен, сополимеры этилена с e -винилl полипропилена и матрицы - сополимерг 15 циклическими лактамами, акриловой и этилена с винилацетатом, при соотметакриловой кислотами) компонентов, ношении компонентов 20:80 соответкоторая предназначена для получения ственноІ2]. слоя волокон диаметром меньше 10 мкм[1] . Однако известная композиция не Недостатками композиции является обеспечивает достаточной однородширокое распределение волокон по ности распределения волокон по диадиаметрам, перепутанность В О Л Ф К О Н В метрам, получения более тонких волослое в силу очень большого (50-80%) кон. Цель изобретения - уменьшение диаметра волокон, повышение однородности распределения их по диаметру и увеличение общего числа в матрице. 5 Цель достигается тем, что известная композиция для получения ультратонких волокон, состоящая из поллоксиметилена или полипропилена и матрицы - сополимера этилена с винил- 1© ацетатом, дополнительно содержит поверхностно-активное вещество - сульфанол или полигликолевый эфир высших жирных спиртов при следующем соотношении компонентов, вес. %'• 1* Полиоксиметилен или полипропилен . 19.96-20,00 Матрица 79,84-79,98 Поверхност20 но-активное вещество 0,02-0,20 Характеристики применяемых полимеров ПОМ и СЭВ представлены в табл. 1 и 2. И П р и м е р 1 . Готовят смесь волокнообразующего полимера - полиоксиметилена (ПОМ) и матричного полимера - сополимера этилена с винилацетатом (СЭВ)и поверхностно-активного зо вещества (ПАВ), С целью лучшего распределения ПАВ в смеси его растворяют в бензоле, в раствор вносят навеску порошкообразного ПОМ и полученную суспензию добавляют к 20%-ному раст- J s вору СЭВ в бензоле при 6О°С. Бензол испаряют при интенсивном перемешивании. Смесь вакуумируют до постоянной массы при 6О°С и хранят над фосфорным ангидридом. 40 8 качестве ПАВ используют пояигликолевый эфир высших жирных спиртов (превоцелл W - OF - 100). Полученную композицию продавливают через капилляр d = 0,78, 1 = 7,8мм вискозиметра МВ-2 при 190°С и напряжении сдвига ? 5,693-10° дин/смЧі получают экструдэт, содержащий образующиеся в процессе течения ультратонкие полиоксиметиленовые волокна в массе СЭВ, играющего таким образом, роль матрично"го полимера, СЭВ из экструдата экстрагируют бензолом, после чего полиоксиметилен остается в виде пучка ультратонких полиоксиметиленовых волокон непрерывной длины и строго ориентированных в направлении экструзии. Для характеристики степени однородности полученных волокон проводят их количественный микроскопический анализ с помощью микроскопа МБИ-15- Из статистического анализа результатов определяют: средний диаметр микроволокон в пучке, дисперсию распределения (характеристика степени однородности), общее число волокон, наличие других типов структур (частицы, пленки, короткие волокна). Характеристика микроволокон в зависимости от содержания ПАВ в смеси представлена в табл. 3П р и м е р 2, Готовят композицию волокнообразующий полимер-матричный полимер-ПАВ, как описано в примере 1( 'за исключением того, что в качестве ПАВ используют сульфанол-02 мае. %: Мз композиции формуют экструдат а условиях примера 1, из которого экстрагируют СЭВ бензолом. Характеристики полученных микроволокон такие же, как в примере І: сі=5,1мкм,' б =-7,89, общее число волокон 9300. П р и м е р З . Получают микроволокна из термопластичной формовочной композиции полипропилен (ПП)СЭВ и ПП-СЭВ-превоцелл, как описано в примере 1, Характеристики полипропилена: характеристическая вязкость в декалине при 135°С 1,2; т.пл. 1б9°С, содержание атактической фракции $%t Матричный полимер (СЭВ) описан в примере 1. Свойства полученных волокон аналогичны примерам 1 и 2. Таким образом, предлагаемое изобретение обеспечивает лучший процесс волокнообразования ультратонких волокон (уменьшение диаметра, увеличенеи общего числа волокон в матрице) , что в свою очередь улучшает качество изделий из 'полученных ультратонких волокон (прецизионные фильтры, , синтетическая бумага, искусственная кожа). 8918U Т а б л и ц а J ПОМ Показатели Характеристическая вязкость в диметилформамиде 0,56 Средневязкостная молекулярная масса ^•9000 Период индукции Терностабилизирующая композиция, мае. % 0,5 мае. % антиоксиданта НГ-2246 и 0,5 м а е * акцептора-Формальдегида дициандиамида Т а б л и ц а 2 . • 1 СЭВ Показатели Содержание винилацетата, % Плотность, г/см^N Среднемассовая молекулярная масса 3^-1 О 3 АО-10 а Полидисперсность • 0,9476 Среднечисловая молекулярная масса N 25 8,6 j Т a f л и ц а 3. Композиция Соотношение компонентов в композиции, мас.% Известная Средний диаметр d,Дисперсия Общее число распределе- волокон в мкм ния, мкм экструдате ПОМ:СЭВ 20:80 5,9 12,87 6800 5,6 11,28 7200 Предлагаемая 1 ПОМ:СЭВ:ПАВ 20,00:79,98:0,02 10000 2 П0М:СЭВ:ПАВ 19,98:79,92:0,10 3 ПОМ:СЭВ:ПАВ 19,96:79,84:0,20 Формула изобретения Композиция для получения ультратонких волокон, состоящая из полиоксиметилена или полипропилена и матрицы - сополимера этилена ; винилацетатом, о т л и ч а ю щ а я ' с я $J 5,0 7,81 9600 тем, что, с целью уменьшения диаметра волокон, повышения однородности распределения их по диаметру и увеличения общего числа в матрице, она дополнительно содержит поверхностно-активное вещество - сульфанол или полигликолевый эфир высших жирных 7 спиртов при следующем соотношении компонентов, вес. %'. Полиоксиметилєн или полипропилен 19,96-20,00 Матрица 79,84-79,98 Поверхностноактивное вещество 0,02-0,20 891814 8 Источники информации, принятые во внимание при экспертизе 1. Патент Великобритании 1 5 N 1280676, кл. В 5 В, опублик. 1972 2. Авторское свидетельство СССР № 786405, кл. D 04 Н 3/02, опублик. 1980 (прототип). Составитель И. Девнина Редактори. Рогулич Техред И. Гзйду Корректор В. Бутяга ____»•—_——_.....- — - . — — . _ . — _ — ___—« — _— — _——_—-»———-.«.— — -.——————— — —————.._.—_. Заказ 11160/41 Тираж 485 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий \ 113035, Москва, Ж-35, Раушская наб.» д. 4/5 Филиал ППП 11 Патент м , г. Ужгород, ул. Проектная, 4
