Композиційна панель

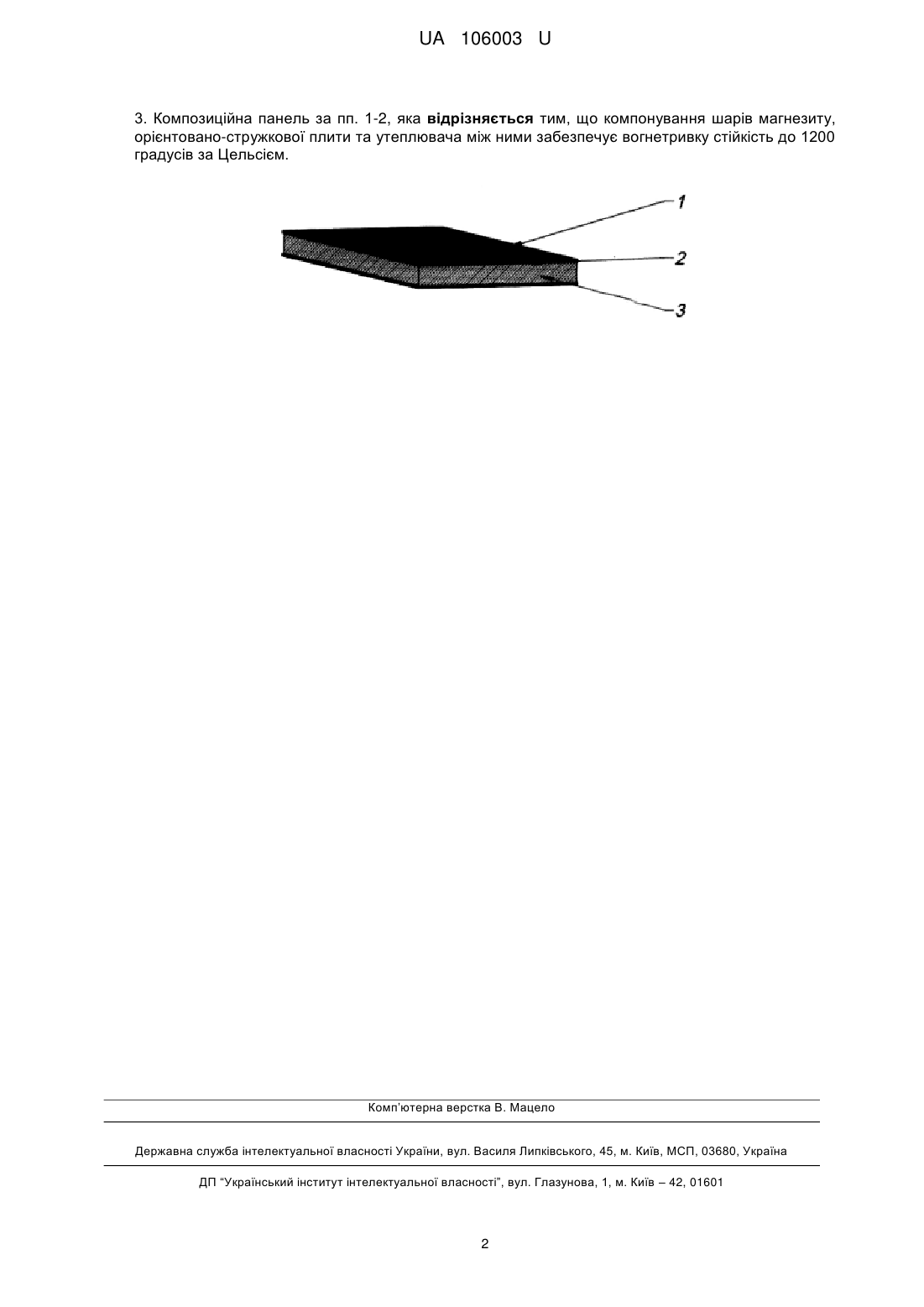

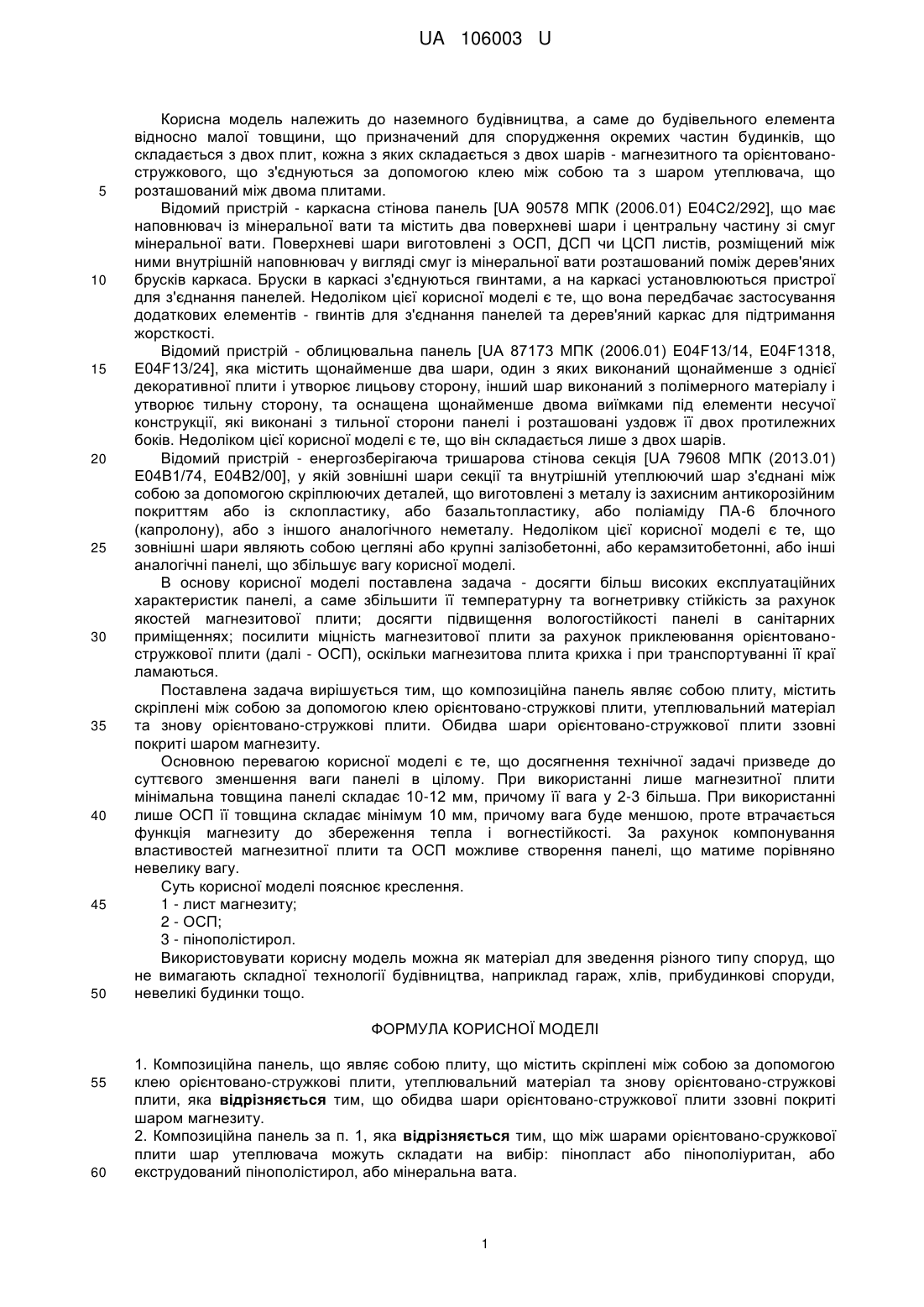

Реферат: Композиційна панель являє собою плиту, містить скріплені між собою за допомогою клею орієнтовано-стружкові плити, утеплювальний матеріал та знову орієнтовано-стружкові плити. Обидва шари орієнтовано-стружкової плити ззовні покриті шаром магнезиту. UA 106003 U (12) UA 106003 U UA 106003 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до наземного будівництва, а саме до будівельного елемента відносно малої товщини, що призначений для спорудження окремих частин будинків, що складається з двох плит, кожна з яких складається з двох шарів - магнезитного та орієнтованостружкового, що з'єднуються за допомогою клею між собою та з шаром утеплювача, що розташований між двома плитами. Відомий пристрій - каркасна стінова панель [UA 90578 МПК (2006.01) Е04С2/292], що має наповнювач із мінеральної вати та містить два поверхневі шари і центральну частину зі смуг мінеральної вати. Поверхневі шари виготовлені з ОСП, ДСП чи ЦСП листів, розміщений між ними внутрішній наповнювач у вигляді смуг із мінеральної вати розташований поміж дерев'яних брусків каркаса. Бруски в каркасі з'єднуються гвинтами, а на каркасі установлюються пристрої для з'єднання панелей. Недоліком цієї корисної моделі є те, що вона передбачає застосування додаткових елементів - гвинтів для з'єднання панелей та дерев'яний каркас для підтримання жорсткості. Відомий пристрій - облицювальна панель [UA 87173 МПК (2006.01) E04F13/14, E04F1318, E04F13/24], яка містить щонайменше два шари, один з яких виконаний щонайменше з однієї декоративної плити і утворює лицьову сторону, інший шар виконаний з полімерного матеріалу і утворює тильну сторону, та оснащена щонайменше двома виїмками під елементи несучої конструкції, які виконані з тильної сторони панелі і розташовані уздовж її двох протилежних боків. Недоліком цієї корисної моделі є те, що він складається лише з двох шарів. Відомий пристрій - енергозберігаюча тришарова стінова секція [UA 79608 МПК (2013.01) Е04В1/74, Е04В2/00], у якій зовнішні шари секції та внутрішній утеплюючий шар з'єднані між собою за допомогою скріплюючих деталей, що виготовлені з металу із захисним антикорозійним покриттям або із склопластику, або базальтопластику, або поліаміду ПА-6 блочного (капролону), або з іншого аналогічного неметалу. Недоліком цієї корисної моделі є те, що зовнішні шари являють собою цегляні або крупні залізобетонні, або керамзитобетонні, або інші аналогічні панелі, що збільшує вагу корисної моделі. В основу корисної моделі поставлена задача - досягти більш високих експлуатаційних характеристик панелі, а саме збільшити її температурну та вогнетривку стійкість за рахунок якостей магнезитової плити; досягти підвищення вологостійкості панелі в санітарних приміщеннях; посилити міцність магнезитової плити за рахунок приклеювання орієнтованостружкової плити (далі - ОСП), оскільки магнезитова плита крихка і при транспортуванні її краї ламаються. Поставлена задача вирішується тим, що композиційна панель являє собою плиту, містить скріплені між собою за допомогою клею орієнтовано-стружкові плити, утеплювальний матеріал та знову орієнтовано-стружкові плити. Обидва шари орієнтовано-стружкової плити ззовні покриті шаром магнезиту. Основною перевагою корисної моделі є те, що досягнення технічної задачі призведе до суттєвого зменшення ваги панелі в цілому. При використанні лише магнезитної плити мінімальна товщина панелі складає 10-12 мм, причому її вага у 2-3 більша. При використанні лише ОСП її товщина складає мінімум 10 мм, причому вага буде меншою, проте втрачається функція магнезиту до збереження тепла і вогнестійкості. За рахунок компонування властивостей магнезитної плити та ОСП можливе створення панелі, що матиме порівняно невелику вагу. Суть корисної моделі пояснює креслення. 1 - лист магнезиту; 2 - ОСП; 3 - пінополістирол. Використовувати корисну модель можна як матеріал для зведення різного типу споруд, що не вимагають складної технології будівництва, наприклад гараж, хлів, прибудинкові споруди, невеликі будинки тощо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Композиційна панель, що являє собою плиту, що містить скріплені між собою за допомогою клею орієнтовано-стружкові плити, утеплювальний матеріал та знову орієнтовано-стружкові плити, яка відрізняється тим, що обидва шари орієнтовано-стружкової плити ззовні покриті шаром магнезиту. 2. Композиційна панель за п. 1, яка відрізняється тим, що між шарами орієнтовано-сружкової плити шар утеплювача можуть складати на вибір: пінопласт або пінополіуритан, або екструдований пінополістирол, або мінеральна вата. 1 UA 106003 U 3. Композиційна панель за пп. 1-2, яка відрізняється тим, що компонування шарів магнезиту, орієнтовано-стружкової плити та утеплювача між ними забезпечує вогнетривку стійкість до 1200 градусів за Цельсієм. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
