Панель покриття

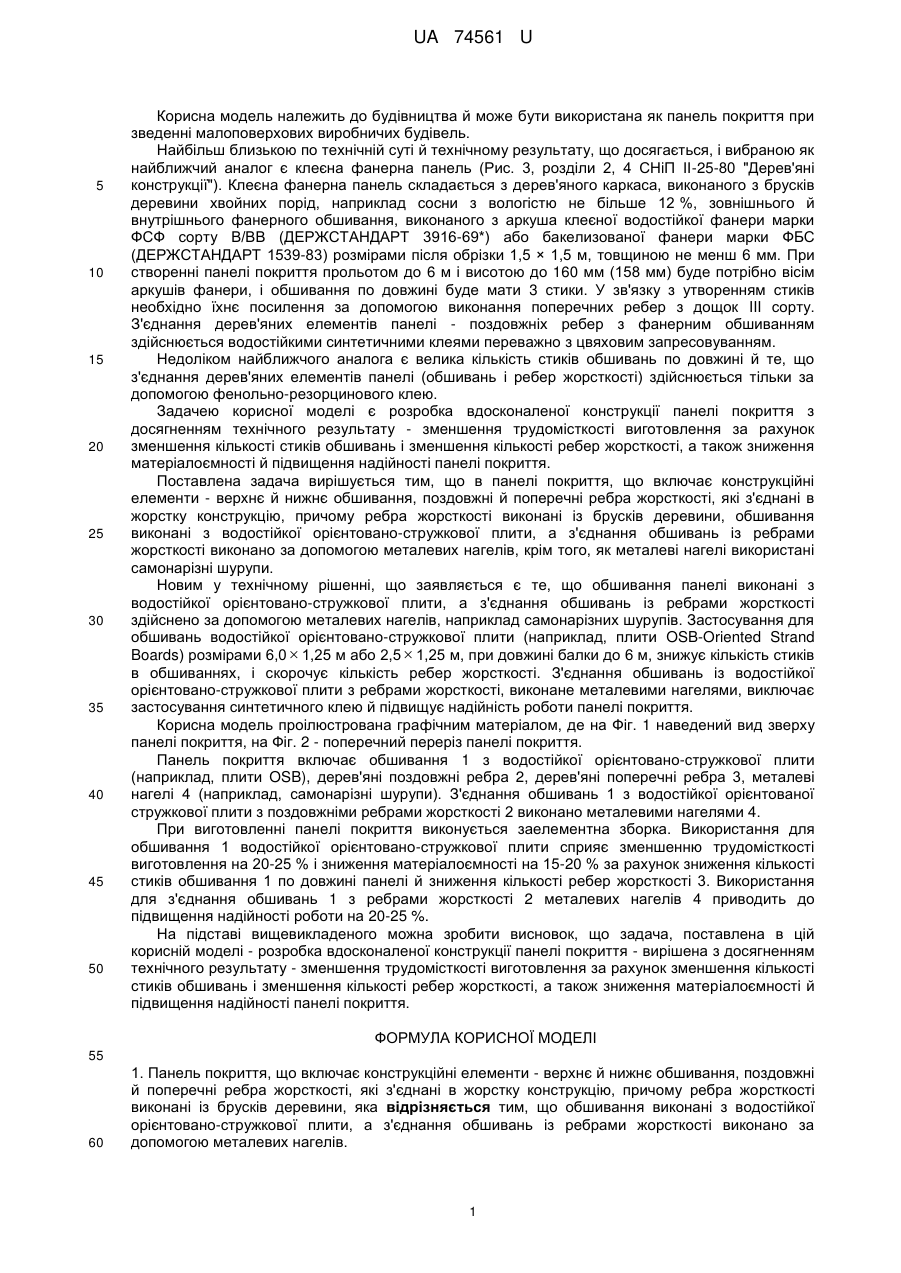

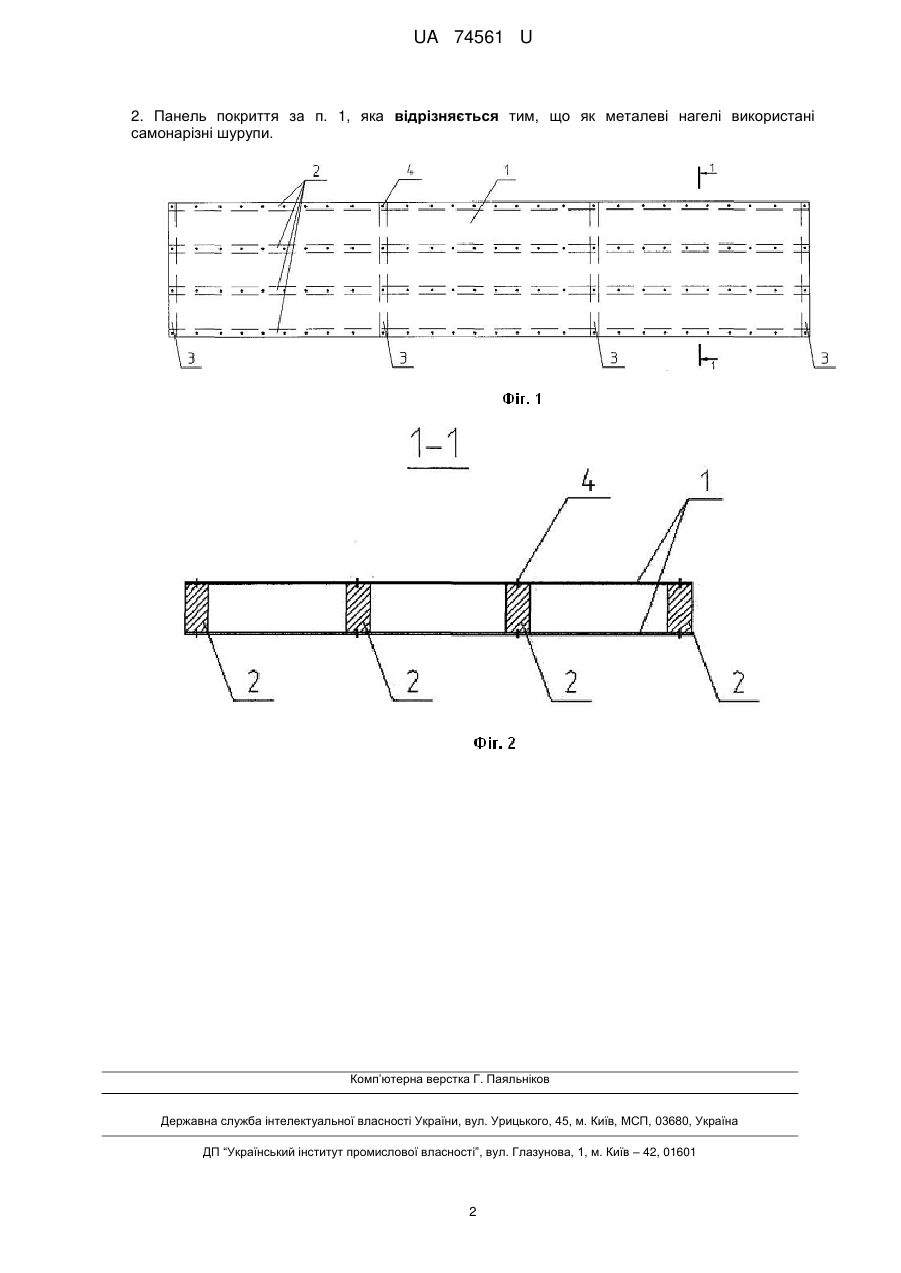

Реферат: UA 74561 U UA 74561 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва й може бути використана як панель покриття при зведенні малоповерхових виробничих будівель. Найбільш близькою по технічній суті й технічному результату, що досягається, і вибраною як найближчий аналог є клеєна фанерна панель (Рис. 3, розділи 2, 4 СНіП ІІ-25-80 "Дерев'яні конструкції"). Клеєна фанерна панель складається з дерев'яного каркаса, виконаного з брусків деревини хвойних порід, наприклад сосни з вологістю не більше 12 %, зовнішнього й внутрішнього фанерного обшивання, виконаного з аркуша клеєної водостійкої фанери марки ФСФ сорту В/ВВ (ДЕРЖСТАНДАРТ 3916-69*) або бакелизованої фанери марки ФБС (ДЕРЖСТАНДАРТ 1539-83) розмірами після обрізки 1,5 × 1,5 м, товщиною не менш 6 мм. При створенні панелі покриття прольотом до 6 м і висотою до 160 мм (158 мм) буде потрібно вісім аркушів фанери, і обшивання по довжині буде мати 3 стики. У зв'язку з утворенням стиків необхідно їхнє посилення за допомогою виконання поперечних ребер з дощок III сорту. З'єднання дерев'яних елементів панелі - поздовжніх ребер з фанерним обшиванням здійснюється водостійкими синтетичними клеями переважно з цвяховим запресовуванням. Недоліком найближчого аналога є велика кількість стиків обшивань по довжині й те, що з'єднання дерев'яних елементів панелі (обшивань і ребер жорсткості) здійснюється тільки за допомогою фенольно-резорцинового клею. Задачею корисної моделі є розробка вдосконаленої конструкції панелі покриття з досягненням технічного результату - зменшення трудомісткості виготовлення за рахунок зменшення кількості стиків обшивань і зменшення кількості ребер жорсткості, а також зниження матеріалоємності й підвищення надійності панелі покриття. Поставлена задача вирішується тим, що в панелі покриття, що включає конструкційні елементи - верхнє й нижнє обшивання, поздовжні й поперечні ребра жорсткості, які з'єднані в жорстку конструкцію, причому ребра жорсткості виконані із брусків деревини, обшивання виконані з водостійкої орієнтовано-стружкової плити, а з'єднання обшивань із ребрами жорсткості виконано за допомогою металевих нагелів, крім того, як металеві нагелі використані самонарізні шурупи. Новим у технічному рішенні, що заявляється є те, що обшивання панелі виконані з водостійкої орієнтовано-стружкової плити, а з'єднання обшивань із ребрами жорсткості здійснено за допомогою металевих нагелів, наприклад самонарізних шурупів. Застосування для обшивань водостійкої орієнтовано-стружкової плити (наприклад, плити OSB-Oriented Strand Boards) розмірами 6,0  1,25 м або 2,5  1,25 м, при довжині балки до 6 м, знижує кількість стиків в обшиваннях, і скорочує кількість ребер жорсткості. З'єднання обшивань із водостійкої орієнтовано-стружкової плити з ребрами жорсткості, виконане металевими нагелями, виключає застосування синтетичного клею й підвищує надійність роботи панелі покриття. Корисна модель проілюстрована графічним матеріалом, де на Фіг. 1 наведений вид зверху панелі покриття, на Фіг. 2 - поперечний переріз панелі покриття. Панель покриття включає обшивання 1 з водостійкої орієнтовано-стружкової плити (наприклад, плити OSB), дерев'яні поздовжні ребра 2, дерев'яні поперечні ребра 3, металеві нагелі 4 (наприклад, самонарізні шурупи). З'єднання обшивань 1 з водостійкої орієнтованої стружкової плити з поздовжніми ребрами жорсткості 2 виконано металевими нагелями 4. При виготовленні панелі покриття виконується заелементна зборка. Використання для обшивання 1 водостійкої орієнтовано-стружкової плити сприяє зменшенню трудомісткості виготовлення на 20-25 % і зниження матеріалоємності на 15-20 % за рахунок зниження кількості стиків обшивання 1 по довжині панелі й зниження кількості ребер жорсткості 3. Використання для з'єднання обшивань 1 з ребрами жорсткості 2 металевих нагелів 4 приводить до підвищення надійності роботи на 20-25 %. На підставі вищевикладеного можна зробити висновок, що задача, поставлена в цій корисній моделі - розробка вдосконаленої конструкції панелі покриття - вирішена з досягненням технічного результату - зменшення трудомісткості виготовлення за рахунок зменшення кількості стиків обшивань і зменшення кількості ребер жорсткості, а також зниження матеріалоємності й підвищення надійності панелі покриття. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Панель покриття, що включає конструкційні елементи - верхнє й нижнє обшивання, поздовжні й поперечні ребра жорсткості, які з'єднані в жорстку конструкцію, причому ребра жорсткості виконані із брусків деревини, яка відрізняється тим, що обшивання виконані з водостійкої орієнтовано-стружкової плити, а з'єднання обшивань із ребрами жорсткості виконано за допомогою металевих нагелів. 1 UA 74561 U 2. Панель покриття за п. 1, яка відрізняється тим, що як металеві нагелі використані самонарізні шурупи. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
