Датчик точної зупинки кабіни ліфтів з магнітодіодами

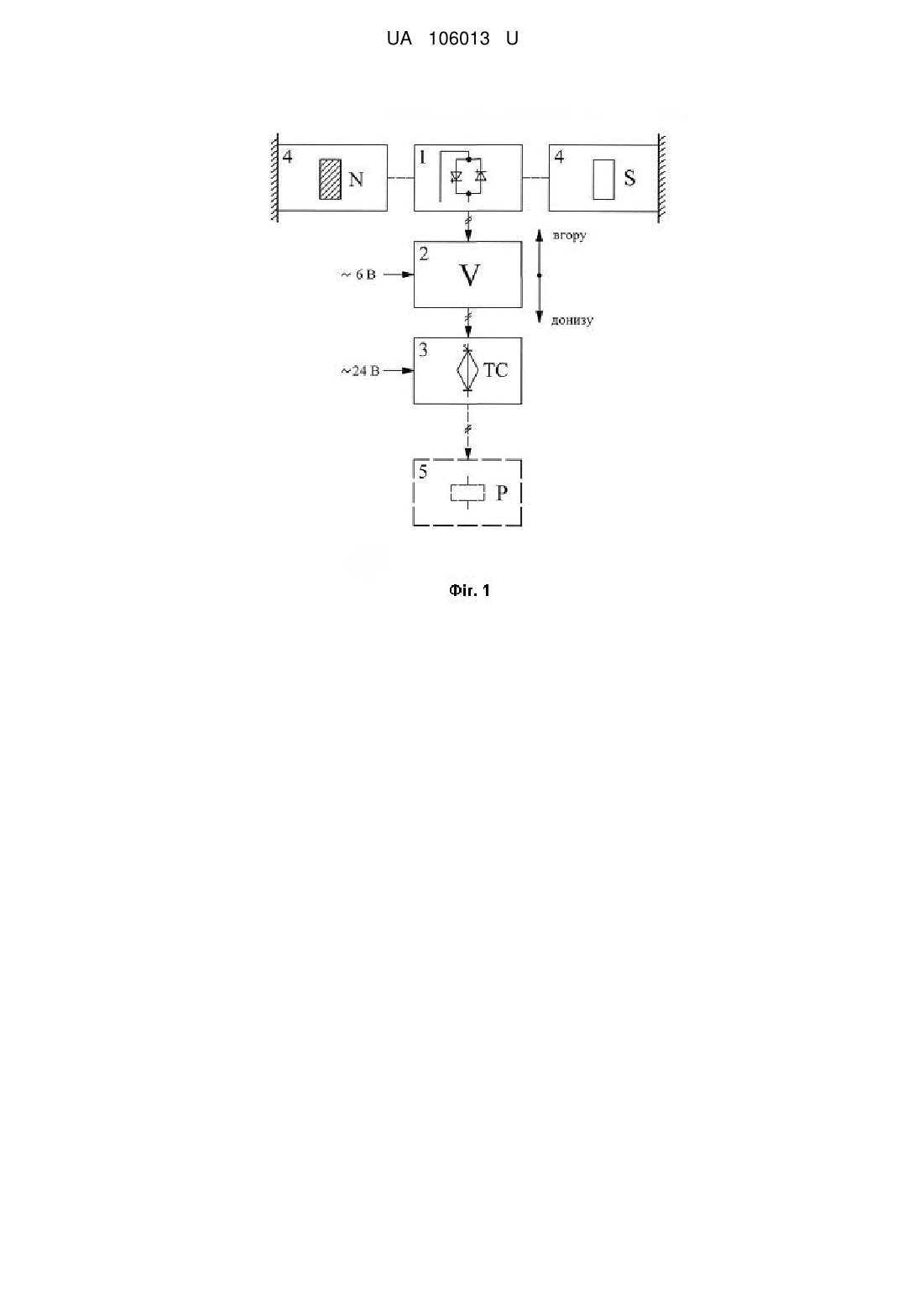

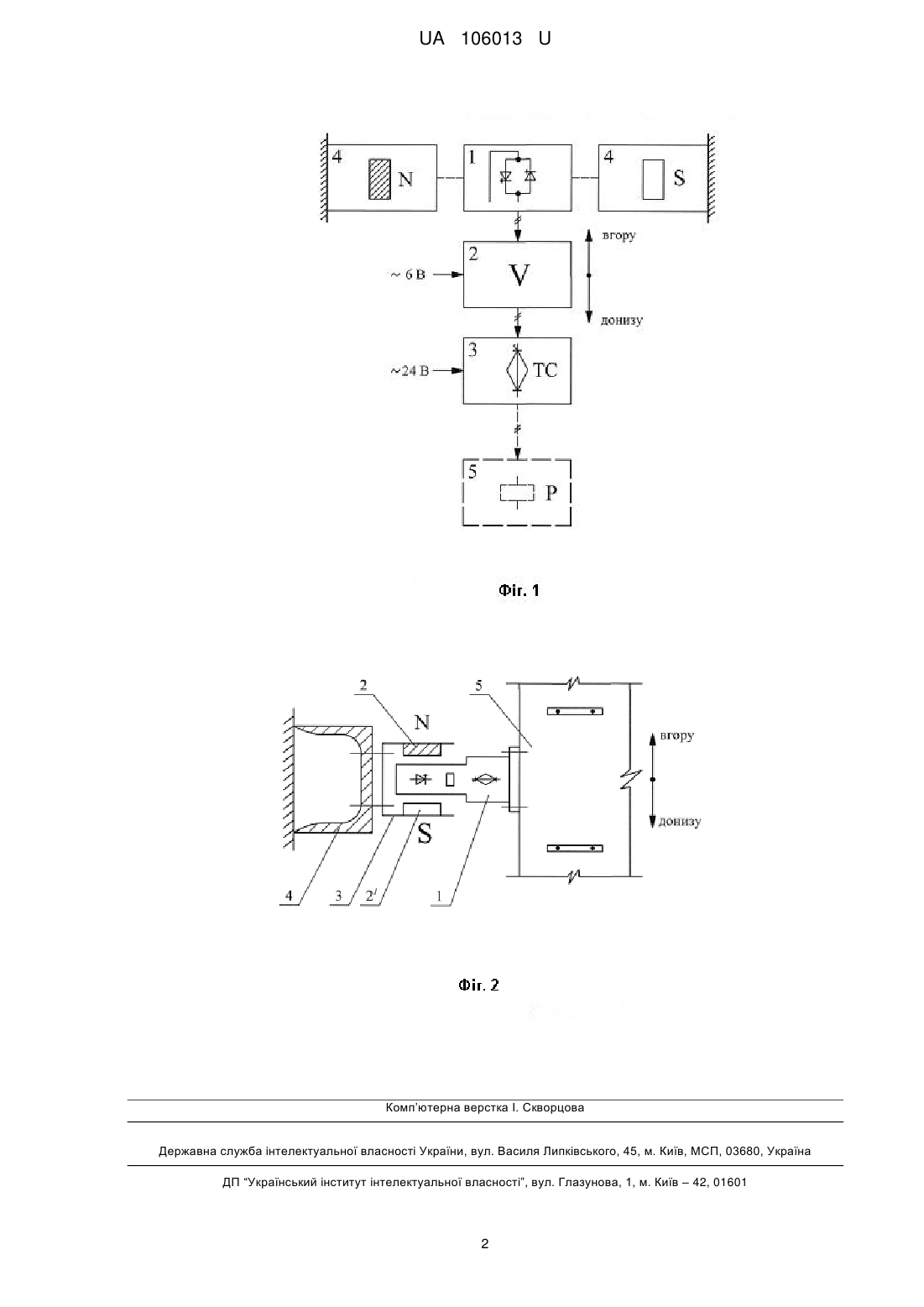

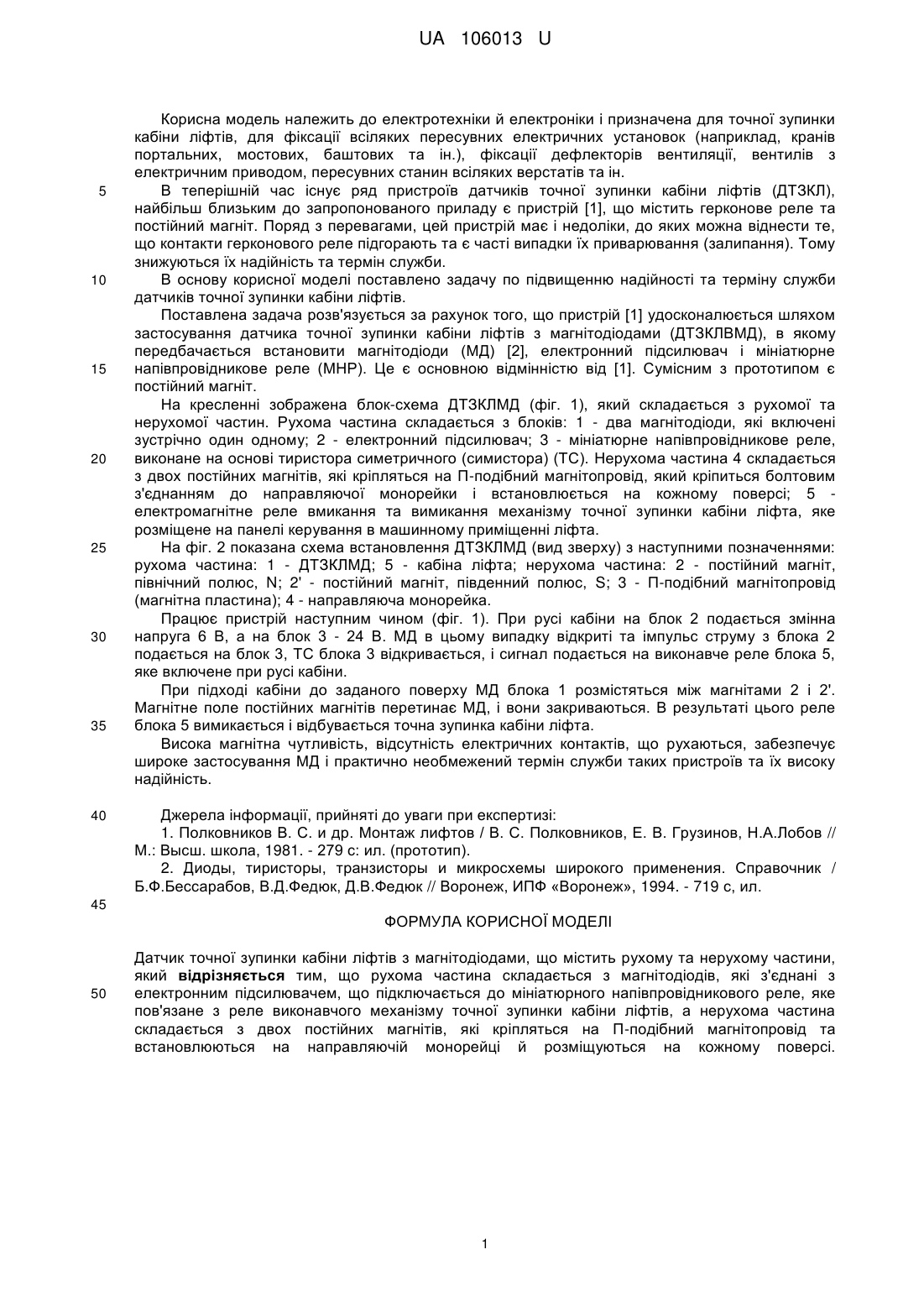

Реферат: Датчик точної зупинки кабіни ліфтів з магнітодіодами містить рухому та нерухому частини. Рухома частина складається з магнітодіодів, які з'єднані з електронним підсилювачем, що підключається до мініатюрного напівпровідникового реле, яке пов'язане з реле виконавчого механізму точної зупинки кабіни ліфтів, а нерухома частина складається з двох постійних магнітів, які кріпляться на П-подібний магнітопровід та встановлюються на направляючій монорейці й розміщуються на кожному поверсі. UA 106013 U (54) ДАТЧИК ТОЧНОЇ ЗУПИНКИ КАБІНИ ЛІФТІВ З МАГНІТОДІОДАМИ UA 106013 U UA 106013 U 5 10 15 20 25 30 35 40 Корисна модель належить до електротехніки й електроніки і призначена для точної зупинки кабіни ліфтів, для фіксації всіляких пересувних електричних установок (наприклад, кранів портальних, мостових, баштових та ін.), фіксації дефлекторів вентиляції, вентилів з електричним приводом, пересувних станин всіляких верстатів та ін. В теперішній час існує ряд пристроїв датчиків точної зупинки кабіни ліфтів (ДТЗКЛ), найбільш близьким до запропонованого приладу є пристрій [1], що містить герконове реле та постійний магніт. Поряд з перевагами, цей пристрій має і недоліки, до яких можна віднести те, що контакти герконового реле підгорають та є часті випадки їх приварювання (залипання). Тому знижуються їх надійність та термін служби. В основу корисної моделі поставлено задачу по підвищенню надійності та терміну служби датчиків точної зупинки кабіни ліфтів. Поставлена задача розв'язується за рахунок того, що пристрій [1] удосконалюється шляхом застосування датчика точної зупинки кабіни ліфтів з магнітодіодами (ДТЗКЛВМД), в якому передбачається встановити магнітодіоди (МД) [2], електронний підсилювач і мініатюрне напівпровідникове реле (МНР). Це є основною відмінністю від [1]. Сумісним з прототипом є постійний магніт. На кресленні зображена блок-схема ДТЗКЛМД (фіг. 1), який складається з рухомої та нерухомої частин. Рухома частина складається з блоків: 1 - два магнітодіоди, які включені зустрічно один одному; 2 - електронний підсилювач; 3 - мініатюрне напівпровідникове реле, виконане на основі тиристора симетричного (симистора) (ТС). Нерухома частина 4 складається з двох постійних магнітів, які кріпляться на П-подібний магнітопровід, який кріпиться болтовим з'єднанням до направляючої монорейки і встановлюється на кожному поверсі; 5 електромагнітне реле вмикання та вимикання механізму точної зупинки кабіни ліфта, яке розміщене на панелі керування в машинному приміщенні ліфта. На фіг. 2 показана схема встановлення ДТЗКЛМД (вид зверху) з наступними позначеннями: рухома частина: 1 - ДТЗКЛМД; 5 - кабіна ліфта; нерухома частина: 2 - постійний магніт, північний полюс, N; 2' - постійний магніт, південний полюс, S; 3 - П-подібний магнітопровід (магнітна пластина); 4 - направляюча монорейка. Працює пристрій наступним чином (фіг. 1). При русі кабіни на блок 2 подається змінна напруга 6 В, а на блок 3 - 24 В. МД в цьому випадку відкриті та імпульс струму з блока 2 подається на блок 3, ТС блока 3 відкривається, і сигнал подається на виконавче реле блока 5, яке включене при русі кабіни. При підході кабіни до заданого поверху МД блока 1 розмістяться між магнітами 2 і 2'. Магнітне поле постійних магнітів перетинає МД, і вони закриваються. В результаті цього реле блока 5 вимикається і відбувається точна зупинка кабіни ліфта. Висока магнітна чутливість, відсутність електричних контактів, що рухаються, забезпечує широке застосування МД і практично необмежений термін служби таких пристроїв та їх високу надійність. Джерела інформації, прийняті до уваги при експертизі: 1. Полковников В. С. и др. Монтаж лифтов / В. С. Полковников, Ε. В. Грузинов, Н.А.Лобов // М.: Высш. школа, 1981. - 279 с: ил. (прототип). 2. Диоды, тиристоры, транзисторы и микросхемы широкого применения. Справочник / Б.Ф.Бессарабов, В.Д.Федюк, Д.В.Федюк // Воронеж, ИПФ «Воронеж», 1994. - 719 с, ил. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Датчик точної зупинки кабіни ліфтів з магнітодіодами, що містить рухому та нерухому частини, який відрізняється тим, що рухома частина складається з магнітодіодів, які з'єднані з електронним підсилювачем, що підключається до мініатюрного напівпровідникового реле, яке пов'язане з реле виконавчого механізму точної зупинки кабіни ліфтів, а нерухома частина складається з двох постійних магнітів, які кріпляться на П-подібний магнітопровід та встановлюються на направляючій монорейці й розміщуються на кожному поверсі. 1 UA 106013 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
