Контактна група для перемички паралельного з’єднувача, що використовується на кінцевій станції кабельної лінії, а також перемичка паралельного з’єднувача
Формула / Реферат

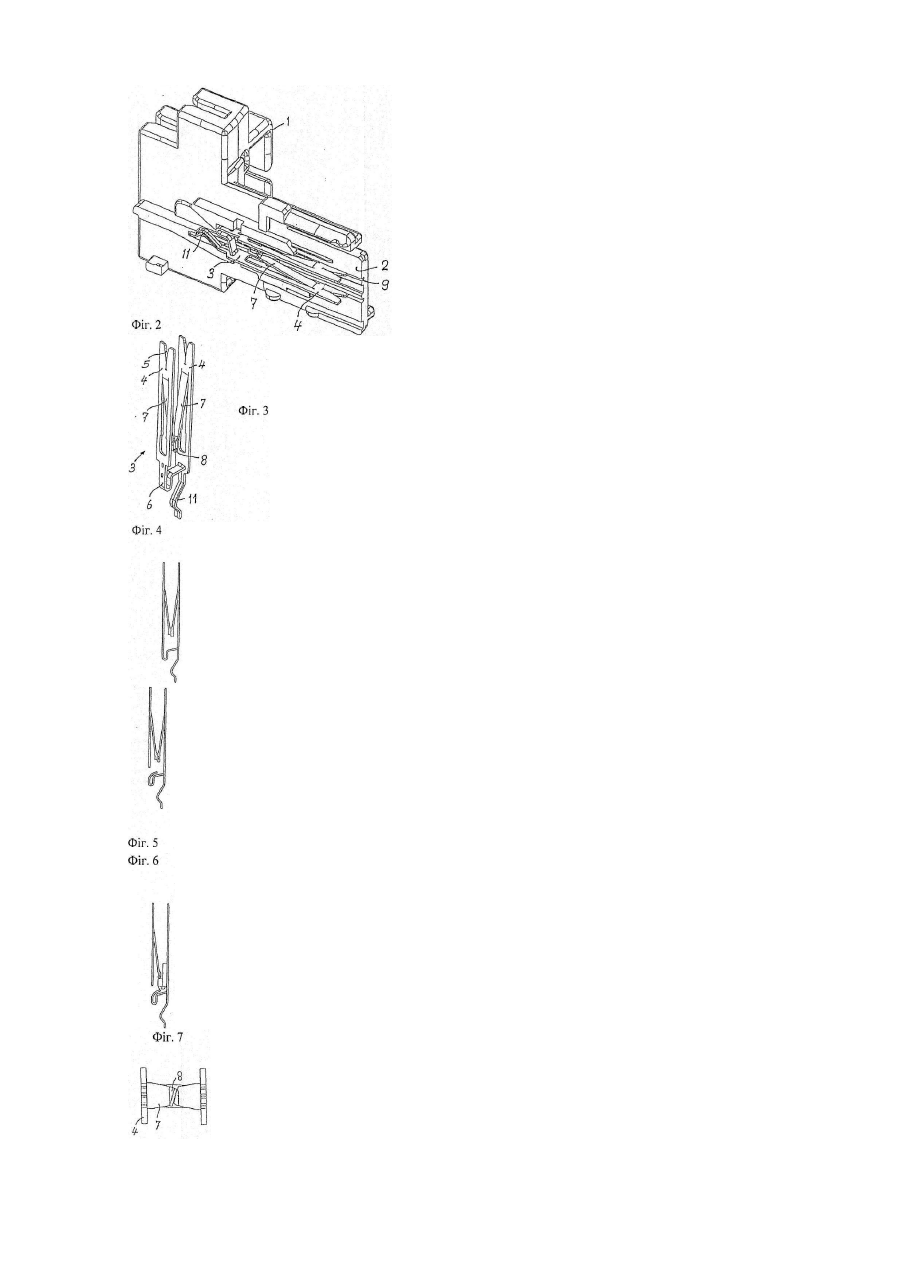

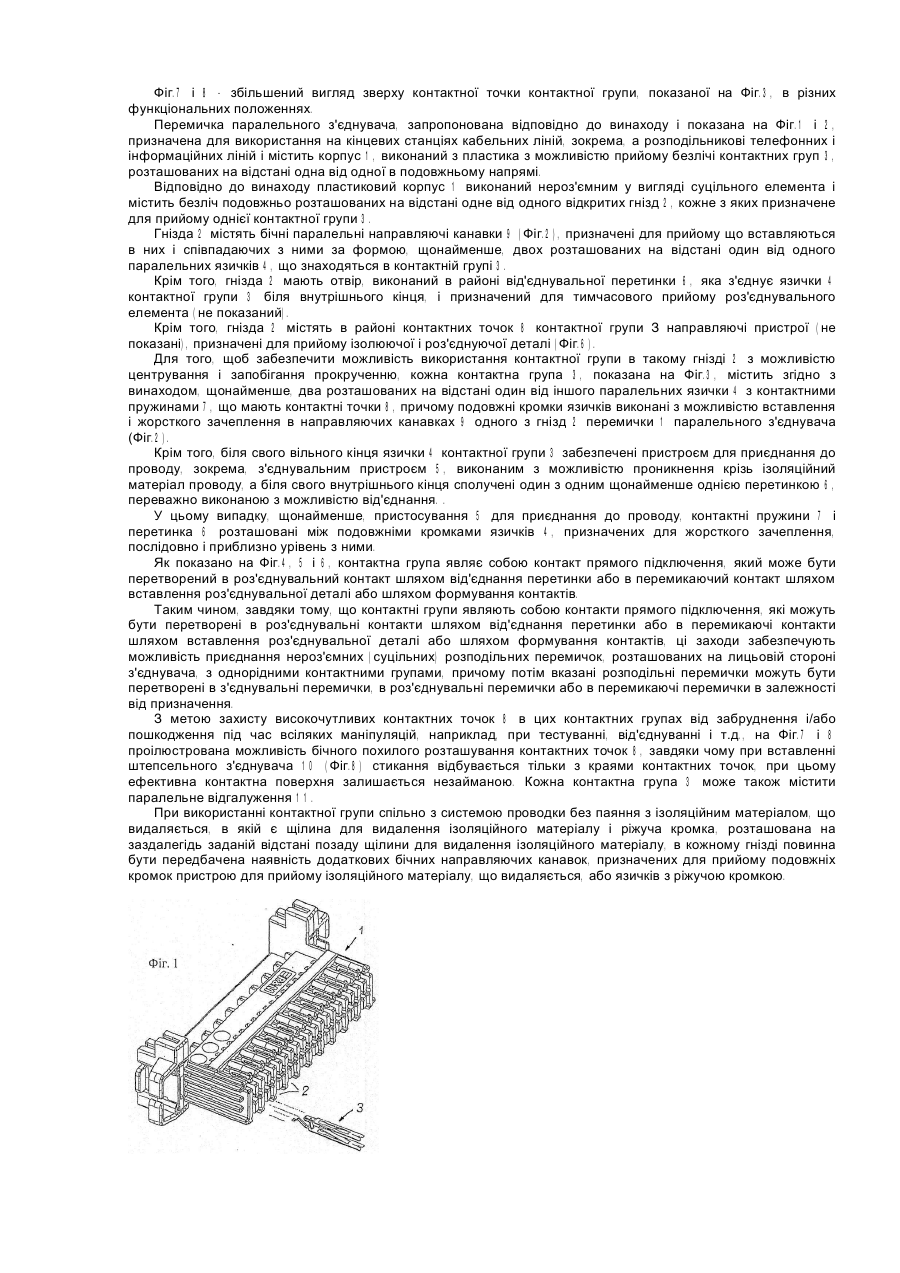

1. Перемичка паралельного з'єднувача, яка містить корпус (1), виконаний у вигляді нерознімного пластикового тіла з подовжньо розташованими на відстані одне від одного відкритими гніздами (2), при цьому в кожному з гнізд (2) встановлена одна контактна група (3), яка відрізняється тим, що перемичка є прохідною перемичкою, роз'єднуваною перемичкою або комутованою перемичкою, при цьому контактна група (3) містить два язички (4) з контактними пружинами (7), які утворюють місце (8) контакту і роз'єднувану перегородку (6), при цьому перегородка (6), що з'єднує внутрішні кінці язичків (4) контактної групи (3), виконана з незначною шириною і з можливістю розриву, що забезпечує при необхідності прохідний контакт або роз'єднання, або комутацію.
2. Перемичка за п. 1, яка відрізняється тим, що у випадку комутованої перемички передбачений ізолюючий роз'єднувач, який переміщує одну з контактних пружин (7) контактної групи (3), яка відноситься до одного з пари язичків (4), таким чином, що вказана контактна пружина встановлюється врівень із згаданим язичком (4).
3. Перемичка за п. 1, яка відрізняється тим, що гнізда (2) в ділянці згаданої перегородки (6), що з'єднує язички (4) контактної групи (3), біля свого внутрішнього кінця оснащені отвором для тимчасового встановлення роз'єднувального елемента.
4. Перемичка за п. 1, яка відрізняється тим, що гнізда (2) в місці (8) контакту контактної групи (3) містять напрямні пристрої для вставлення ізолюючого роз'єднувача.
5. Перемичка за п. 1, яка відрізняється тим, що місця (8) контакту виконані з бічним нахилом таким чином, що при вставленні штепсельного з'єднувача має місце стикання лише з краями контактного місця.
Додаткова інформація
Назва патенту англійськоюContact member of a multiple-contact cable connector for communication terminals; junction member for a multiple-contact connector
Назва патенту російськоюКонтактный элемент многоконтактного кабельного соединителя, используемого в оконечных устройствах устройствах линий связи; перемычка для многоконтактного соединителя
МПК / Мітки
МПК: H01R 29/00, H01R 9/24, H01R 4/24
Мітки: перемичка, група, кінцевий, лінії, з'єднувача, використовується, паралельного, контактна, також, кабельної, станції, перемички
