Перемичка з внутрішньонапруженою системою

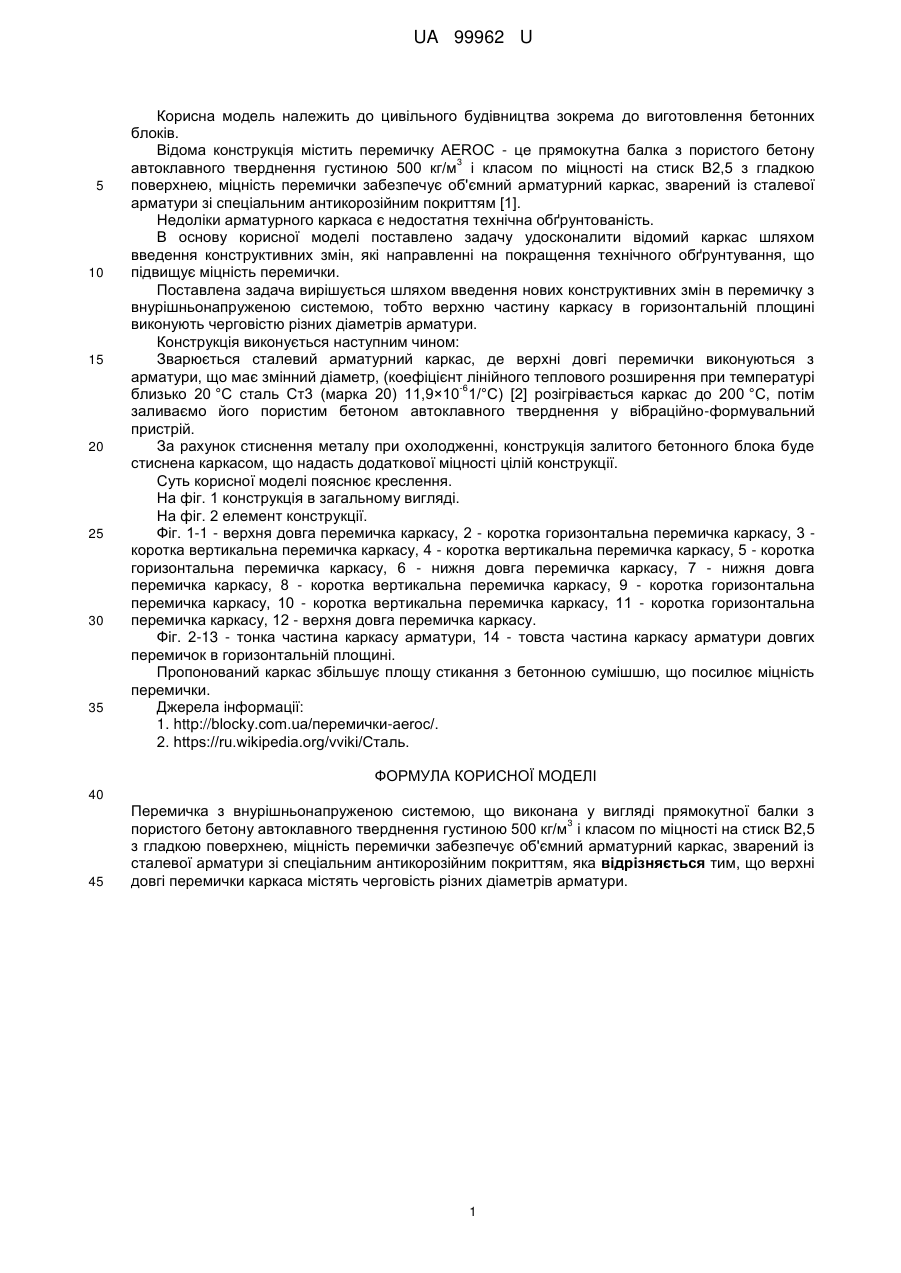

Реферат: UA 99962 U UA 99962 U 5 10 15 20 25 30 35 Корисна модель належить до цивільного будівництва зокрема до виготовлення бетонних блоків. Відома конструкція містить перемичку AEROC - це прямокутна балка з пористого бетону 3 автоклавного тверднення густиною 500 кг/м і класом по міцності на стиск В2,5 з гладкою поверхнею, міцність перемички забезпечує об'ємний арматурний каркас, зварений із сталевої арматури зі спеціальним антикорозійним покриттям [1]. Недоліки арматурного каркаса є недостатня технічна обґрунтованість. В основу корисної моделі поставлено задачу удосконалити відомий каркас шляхом введення конструктивних змін, які направленні на покращення технічного обґрунтування, що підвищує міцність перемички. Поставлена задача вирішується шляхом введення нових конструктивних змін в перемичку з внурішньонапруженою системою, тобто верхню частину каркасу в горизонтальній площині виконують черговістю різних діаметрів арматури. Конструкція виконується наступним чином: Зварюється сталевий арматурний каркас, де верхні довгі перемички виконуються з арматури, що має змінний діаметр, (коефіцієнт лінійного теплового розширення при температурі -6 близько 20 °C сталь Ст3 (марка 20) 11,9×10 1/°С) [2] розігрівається каркас до 200 °C, потім заливаємо його пористим бетоном автоклавного тверднення у вібраційно-формувальний пристрій. За рахунок стиснення металу при охолодженні, конструкція залитого бетонного блока буде стиснена каркасом, що надасть додаткової міцності цілій конструкції. Суть корисної моделі пояснює креслення. На фіг. 1 конструкція в загальному вигляді. На фіг. 2 елемент конструкції. Фіг. 1-1 - верхня довга перемичка каркасу, 2 - коротка горизонтальна перемичка каркасу, 3 коротка вертикальна перемичка каркасу, 4 - коротка вертикальна перемичка каркасу, 5 - коротка горизонтальна перемичка каркасу, 6 - нижня довга перемичка каркасу, 7 - нижня довга перемичка каркасу, 8 - коротка вертикальна перемичка каркасу, 9 - коротка горизонтальна перемичка каркасу, 10 - коротка вертикальна перемичка каркасу, 11 - коротка горизонтальна перемичка каркасу, 12 - верхня довга перемичка каркасу. Фіг. 2-13 - тонка частина каркасу арматури, 14 - товста частина каркасу арматури довгих перемичок в горизонтальній площині. Пропонований каркас збільшує площу стикання з бетонною сумішшю, що посилює міцність перемички. Джерела інформації: 1. http://bloсkу.соm.ua/перемички-aerос/. 2. https://ru.wikipedia.org/vviki/Cталь. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Перемичка з внурішньонапруженою системою, що виконана у вигляді прямокутної балки з 3 пористого бетону автоклавного тверднення густиною 500 кг/м і класом по міцності на стиск В2,5 з гладкою поверхнею, міцність перемички забезпечує об'ємний арматурний каркас, зварений із сталевої арматури зі спеціальним антикорозійним покриттям, яка відрізняється тим, що верхні довгі перемички каркаса містять черговість різних діаметрів арматури. 1 UA 99962 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
