Пензлик з ручкою для витискування вмісту тюбика

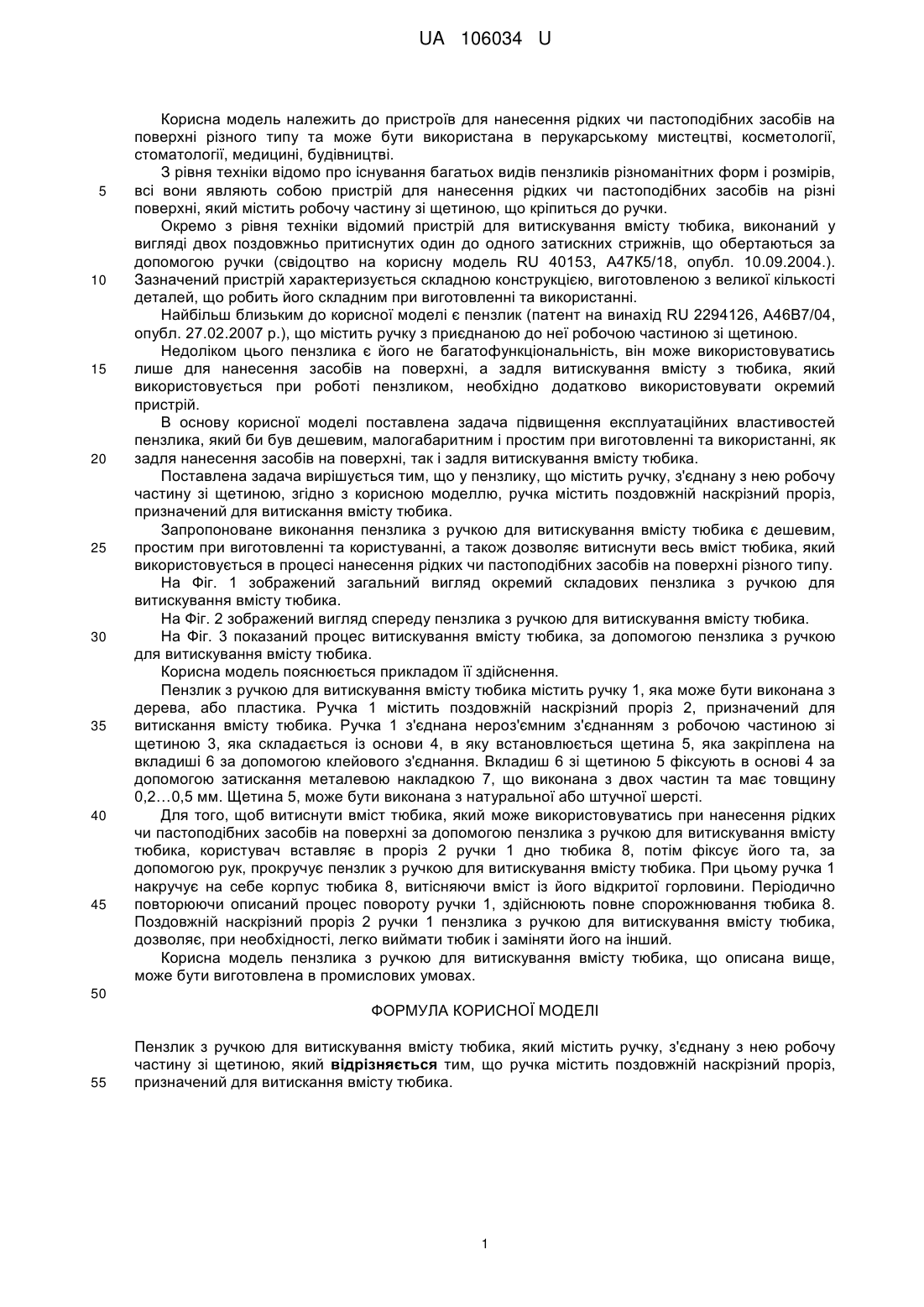

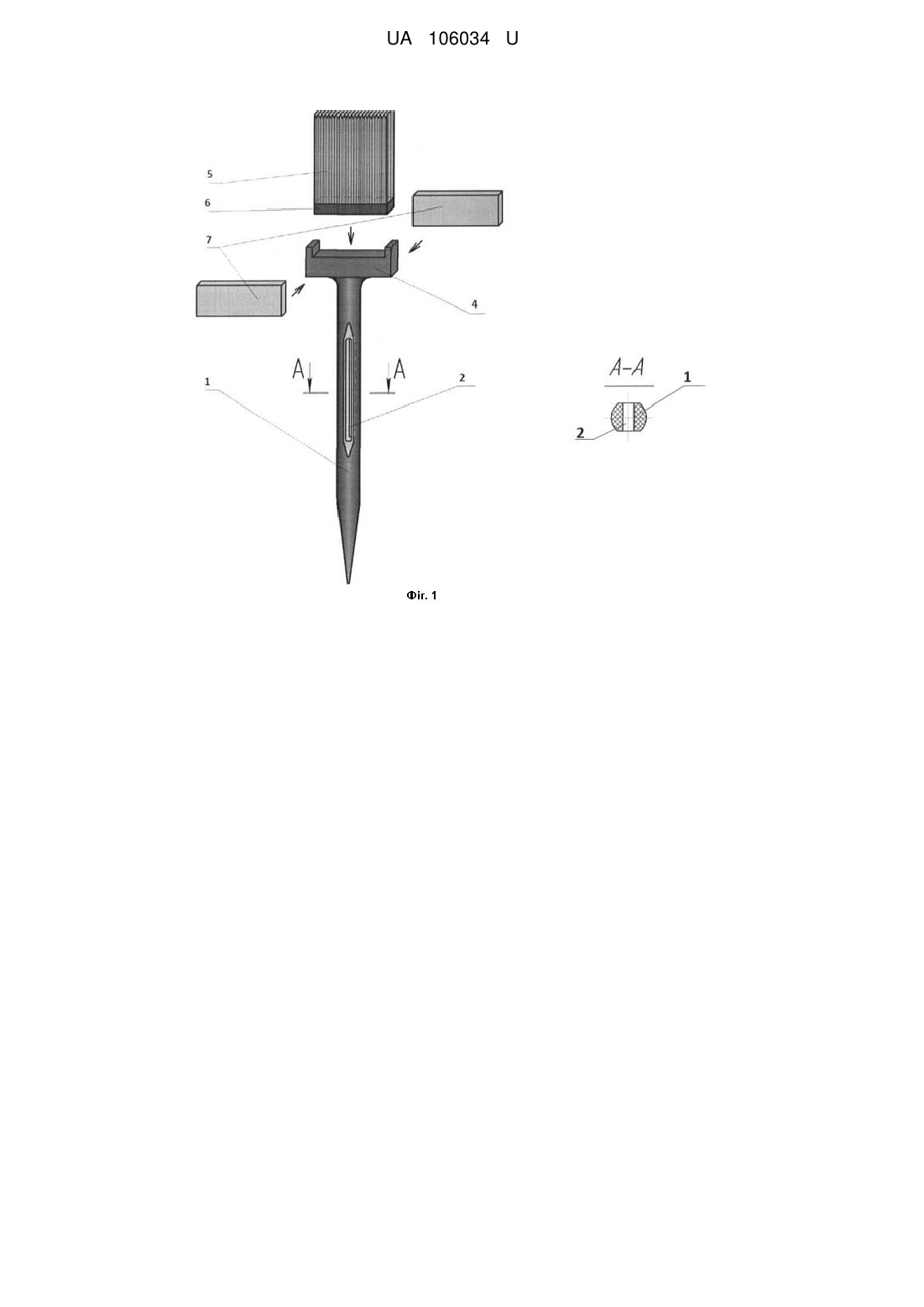

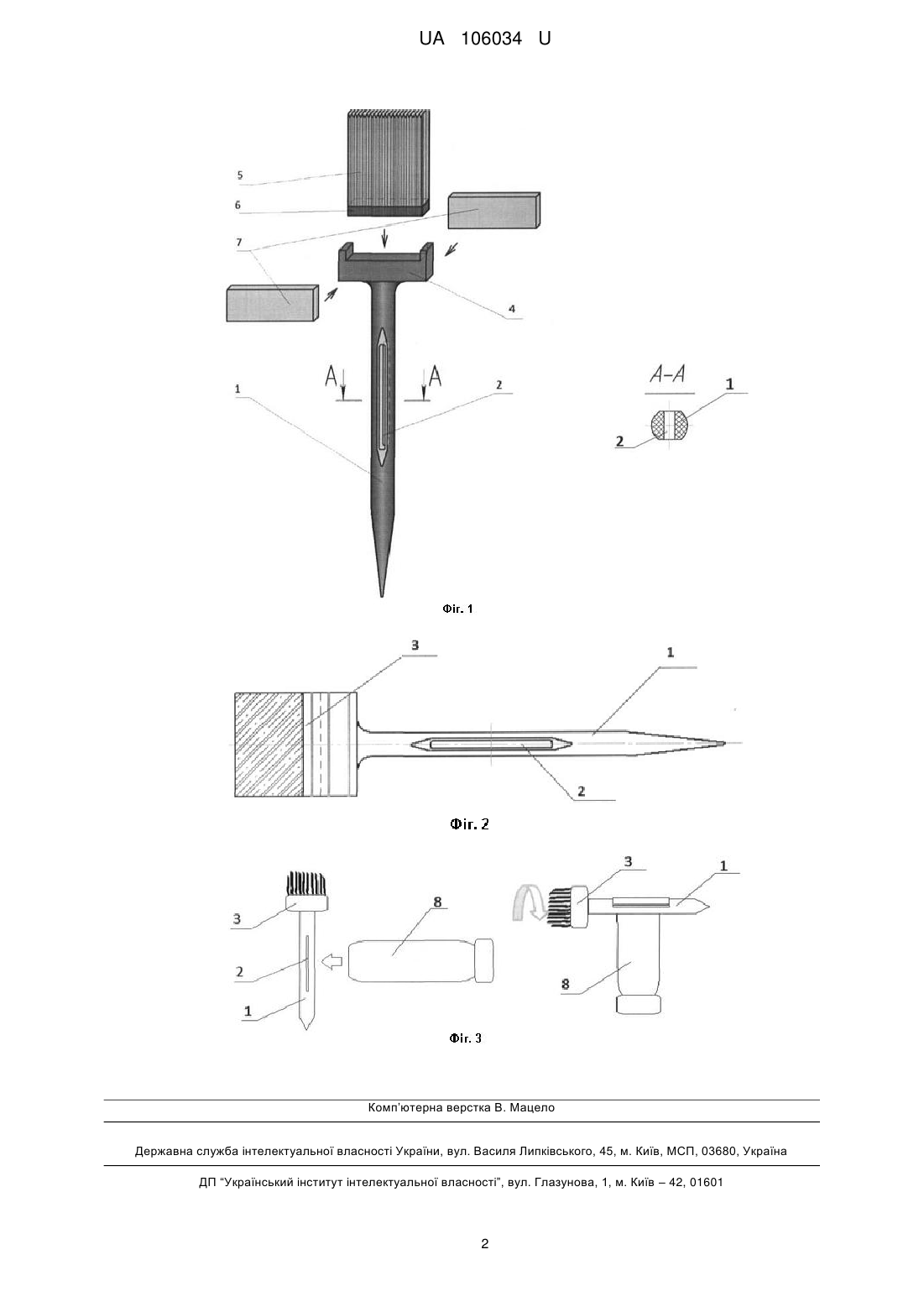

Реферат: Пензлик з ручкою для витискування вмісту тюбика містить ручку та з'єднану з нею робочу частину зі щетиною. При цьому ручка містить поздовжній наскрізний проріз, призначений для витискання вмісту тюбика. UA 106034 U (12) UA 106034 U UA 106034 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристроїв для нанесення рідких чи пастоподібних засобів на поверхні різного типу та може бути використана в перукарському мистецтві, косметології, стоматології, медицині, будівництві. З рівня техніки відомо про існування багатьох видів пензликів різноманітних форм і розмірів, всі вони являють собою пристрій для нанесення рідких чи пастоподібних засобів на різні поверхні, який містить робочу частину зі щетиною, що кріпиться до ручки. Окремо з рівня техніки відомий пристрій для витискування вмісту тюбика, виконаний у вигляді двох поздовжньо притиснутих один до одного затискних стрижнів, що обертаються за допомогою ручки (свідоцтво на корисну модель RU 40153, А47К5/18, опубл. 10.09.2004.). Зазначений пристрій характеризується складною конструкцією, виготовленою з великої кількості деталей, що робить його складним при виготовленні та використанні. Найбільш близьким до корисної моделі є пензлик (патент на винахід RU 2294126, А46В7/04, опубл. 27.02.2007 р.), що містить ручку з приєднаною до неї робочою частиною зі щетиною. Недоліком цього пензлика є його не багатофункціональність, він може використовуватись лише для нанесення засобів на поверхні, а задля витискування вмісту з тюбика, який використовується при роботі пензликом, необхідно додатково використовувати окремий пристрій. В основу корисної моделі поставлена задача підвищення експлуатаційних властивостей пензлика, який би був дешевим, малогабаритним і простим при виготовленні та використанні, як задля нанесення засобів на поверхні, так і задля витискування вмісту тюбика. Поставлена задача вирішується тим, що у пензлику, що містить ручку, з'єднану з нею робочу частину зі щетиною, згідно з корисною моделлю, ручка містить поздовжній наскрізний проріз, призначений для витискання вмісту тюбика. Запропоноване виконання пензлика з ручкою для витискування вмісту тюбика є дешевим, простим при виготовленні та користуванні, а також дозволяє витиснути весь вміст тюбика, який використовується в процесі нанесення рідких чи пастоподібних засобів на поверхні різного типу. На Фіг. 1 зображений загальний вигляд окремий складових пензлика з ручкою для витискування вмісту тюбика. На Фіг. 2 зображений вигляд спереду пензлика з ручкою для витискування вмісту тюбика. На Фіг. 3 показаний процес витискування вмісту тюбика, за допомогою пензлика з ручкою для витискування вмісту тюбика. Корисна модель пояснюється прикладом її здійснення. Пензлик з ручкою для витискування вмісту тюбика містить ручку 1, яка може бути виконана з дерева, або пластика. Ручка 1 містить поздовжній наскрізний проріз 2, призначений для витискання вмісту тюбика. Ручка 1 з'єднана нероз'ємним з'єднанням з робочою частиною зі щетиною 3, яка складається із основи 4, в яку встановлюється щетина 5, яка закріплена на вкладиші 6 за допомогою клейового з'єднання. Вкладиш 6 зі щетиною 5 фіксують в основі 4 за допомогою затискання металевою накладкою 7, що виконана з двох частин та має товщину 0,2…0,5 мм. Щетина 5, може бути виконана з натуральної або штучної шерсті. Для того, щоб витиснути вміст тюбика, який може використовуватись при нанесення рідких чи пастоподібних засобів на поверхні за допомогою пензлика з ручкою для витискування вмісту тюбика, користувач вставляє в проріз 2 ручки 1 дно тюбика 8, потім фіксує його та, за допомогою рук, прокручує пензлик з ручкою для витискування вмісту тюбика. При цьому ручка 1 накручує на себе корпус тюбика 8, витісняючи вміст із його відкритої горловини. Періодично повторюючи описаний процес повороту ручки 1, здійснюють повне спорожнювання тюбика 8. Поздовжній наскрізний проріз 2 ручки 1 пензлика з ручкою для витискування вмісту тюбика, дозволяє, при необхідності, легко виймати тюбик і заміняти його на інший. Корисна модель пензлика з ручкою для витискування вмісту тюбика, що описана вище, може бути виготовлена в промислових умовах. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пензлик з ручкою для витискування вмісту тюбика, який містить ручку, з'єднану з нею робочу частину зі щетиною, який відрізняється тим, що ручка містить поздовжній наскрізний проріз, призначений для витискання вмісту тюбика. 1 UA 106034 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
