Застосування пряжки для одягу, взуття чи паска для аксесуарів як пристрою для витискування продуктів з тюбиків або пластикових гнучких упаковок

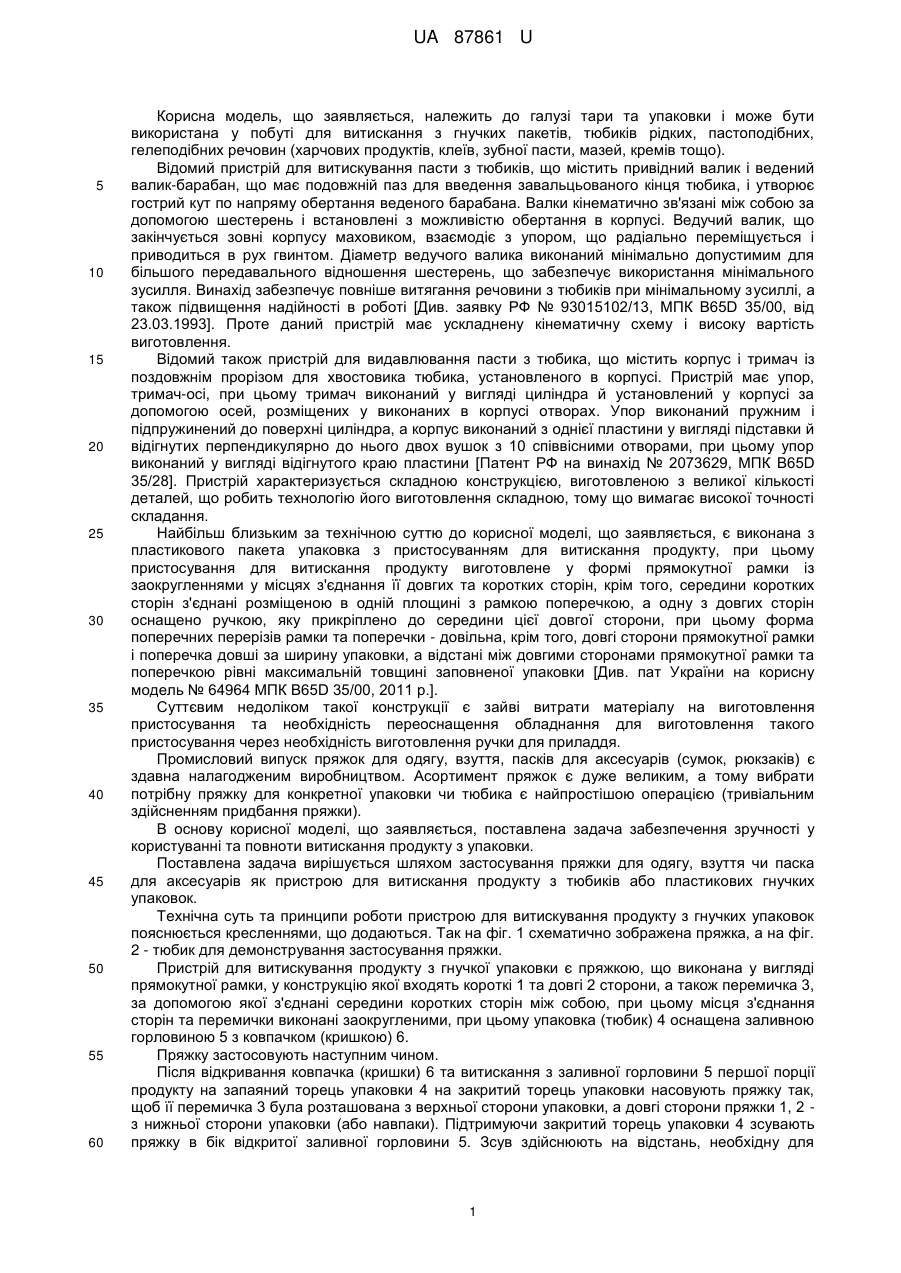

Реферат: Застосування пряжки для одягу, взуття чи паска для аксесуарів як пристрою для витискування продукту з тюбиків або пластикових гнучких упаковок. UA 87861 U (12) UA 87861 U UA 87861 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до галузі тари та упаковки і може бути використана у побуті для витискання з гнучких пакетів, тюбиків рідких, пастоподібних, гелеподібних речовин (харчових продуктів, клеїв, зубної пасти, мазей, кремів тощо). Відомий пристрій для витискування пасти з тюбиків, що містить привідний валик і ведений валик-барабан, що має подовжній паз для введення завальцьованого кінця тюбика, і утворює гострий кут по напряму обертання веденого барабана. Валки кінематично зв'язані між собою за допомогою шестерень і встановлені з можливістю обертання в корпусі. Ведучий валик, що закінчується зовні корпусу маховиком, взаємодіє з упором, що радіально переміщується і приводиться в рух гвинтом. Діаметр ведучого валика виконаний мінімально допустимим для більшого передавального відношення шестерень, що забезпечує використання мінімального зусилля. Винахід забезпечує повніше витягання речовини з тюбиків при мінімальному зусиллі, а також підвищення надійності в роботі [Див. заявку РФ № 93015102/13, МПК B65D 35/00, від 23.03.1993]. Проте даний пристрій має ускладнену кінематичну схему і високу вартість виготовлення. Відомий також пристрій для видавлювання пасти з тюбика, що містить корпус і тримач із поздовжнім прорізом для хвостовика тюбика, установленого в корпусі. Пристрій має упор, тримач-осі, при цьому тримач виконаний у вигляді циліндра й установлений у корпусі за допомогою осей, розміщених у виконаних в корпусі отворах. Упор виконаний пружним і підпружинений до поверхні циліндра, а корпус виконаний з однієї пластини у вигляді підставки й відігнутих перпендикулярно до нього двох вушок з 10 співвісними отворами, при цьому упор виконаний у вигляді відігнутого краю пластини [Патент РФ на винахід № 2073629, МПК B65D 35/28]. Пристрій характеризується складною конструкцією, виготовленою з великої кількості деталей, що робить технологію його виготовлення складною, тому що вимагає високої точності складання. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є виконана з пластикового пакета упаковка з пристосуванням для витискання продукту, при цьому пристосування для витискання продукту виготовлене у формі прямокутної рамки із заокругленнями у місцях з'єднання її довгих та коротких сторін, крім того, середини коротких сторін з'єднані розміщеною в одній площині з рамкою поперечкою, а одну з довгих сторін оснащено ручкою, яку прикріплено до середини цієї довгої сторони, при цьому форма поперечних перерізів рамки та поперечки - довільна, крім того, довгі сторони прямокутної рамки і поперечка довші за ширину упаковки, а відстані між довгими сторонами прямокутної рамки та поперечкою рівні максимальній товщині заповненої упаковки [Див. пат України на корисну модель № 64964 МПК B65D 35/00, 2011 р.]. Суттєвим недоліком такої конструкції є зайві витрати матеріалу на виготовлення пристосування та необхідність переоснащення обладнання для виготовлення такого пристосування через необхідність виготовлення ручки для приладдя. Промисловий випуск пряжок для одягу, взуття, пасків для аксесуарів (сумок, рюкзаків) є здавна налагодженим виробництвом. Асортимент пряжок є дуже великим, а тому вибрати потрібну пряжку для конкретної упаковки чи тюбика є найпростішою операцією (тривіальним здійсненням придбання пряжки). В основу корисної моделі, що заявляється, поставлена задача забезпечення зручності у користуванні та повноти витискання продукту з упаковки. Поставлена задача вирішується шляхом застосування пряжки для одягу, взуття чи паска для аксесуарів як пристрою для витискання продукту з тюбиків або пластикових гнучких упаковок. Технічна суть та принципи роботи пристрою для витискування продукту з гнучких упаковок пояснюється кресленнями, що додаються. Так на фіг. 1 схематично зображена пряжка, а на фіг. 2 - тюбик для демонстрування застосування пряжки. Пристрій для витискування продукту з гнучкої упаковки є пряжкою, що виконана у вигляді прямокутної рамки, у конструкцію якої входять короткі 1 та довгі 2 сторони, а також перемичка 3, за допомогою якої з'єднані середини коротких сторін між собою, при цьому місця з'єднання сторін та перемички виконані заокругленими, при цьому упаковка (тюбик) 4 оснащена заливною горловиною 5 з ковпачком (кришкою) 6. Пряжку застосовують наступним чином.Після відкривання ковпачка (кришки) 6 та витискання з заливної горловини 5 першої порції продукту на запаяний торець упаковки 4 на закритий торець упаковки насовують пряжку так, щоб її перемичка 3 була розташована з верхньої сторони упаковки, а довгі сторони пряжки 1, 2 з нижньої сторони упаковки (або навпаки). Підтримуючи закритий торець упаковки 4 зсувають пряжку в бік відкритої заливної горловини 5. Зсув здійснюють на відстань, необхідну для 1 UA 87861 U 5 отримання потрібної порції продукту. Після цього закривають ковпачок (кришку) 6 на упаковці 4. Пряжку на упаковці залишають до повного останнього витискання продукту. Зсув пряжки здійснюють шляхом прикладання невеликого зусилля на короткі сторони пряжки. Пряжка забезпечує зручне та повне витискування продукту з упаковки при мінімізації витрат як на її виготовлення, так і на використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Застосування пряжки для одягу, взуття чи паска для аксесуарів як пристрою для витискування продукту з тюбиків або пластикових гнучких упаковок. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
