Сошник

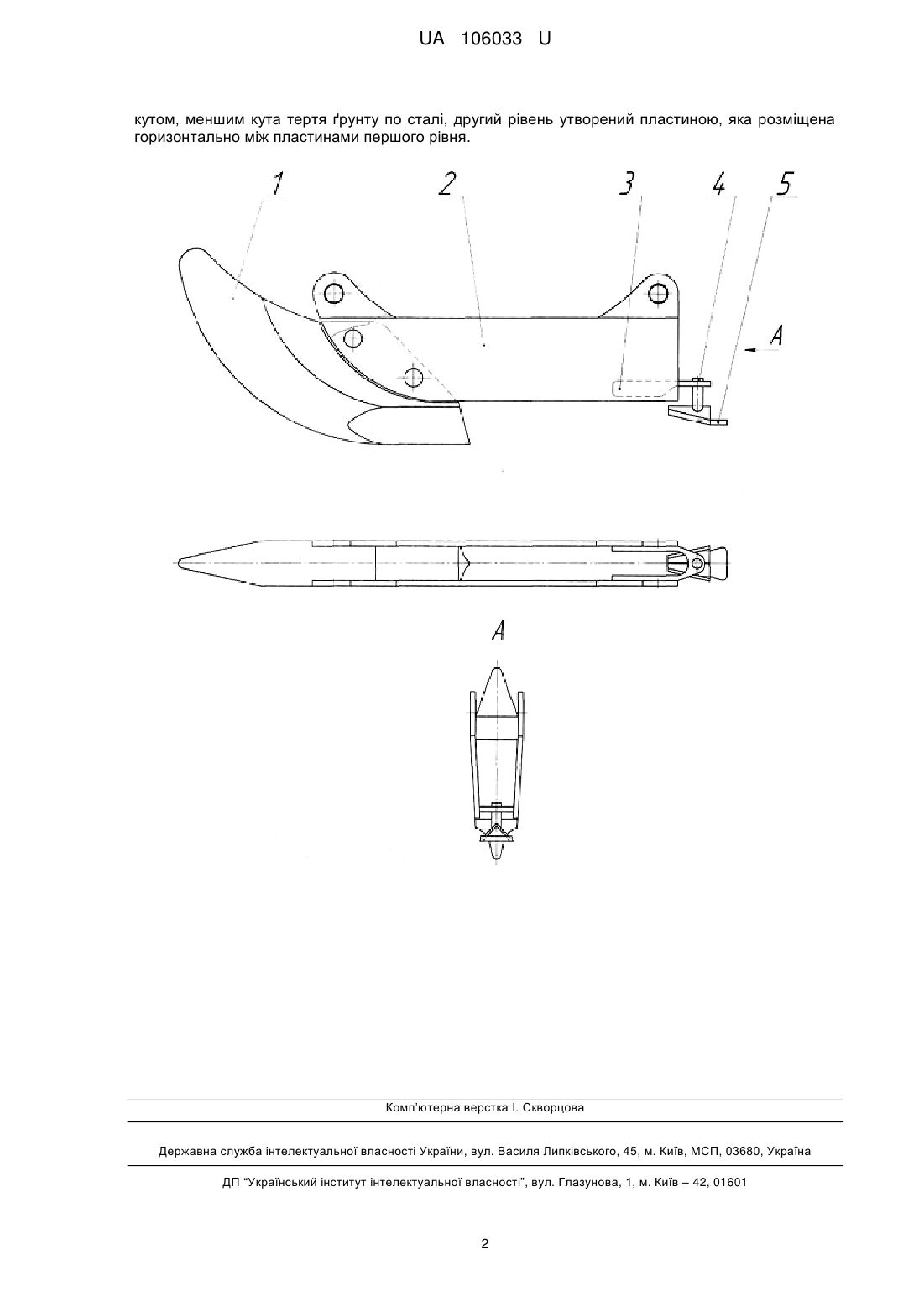

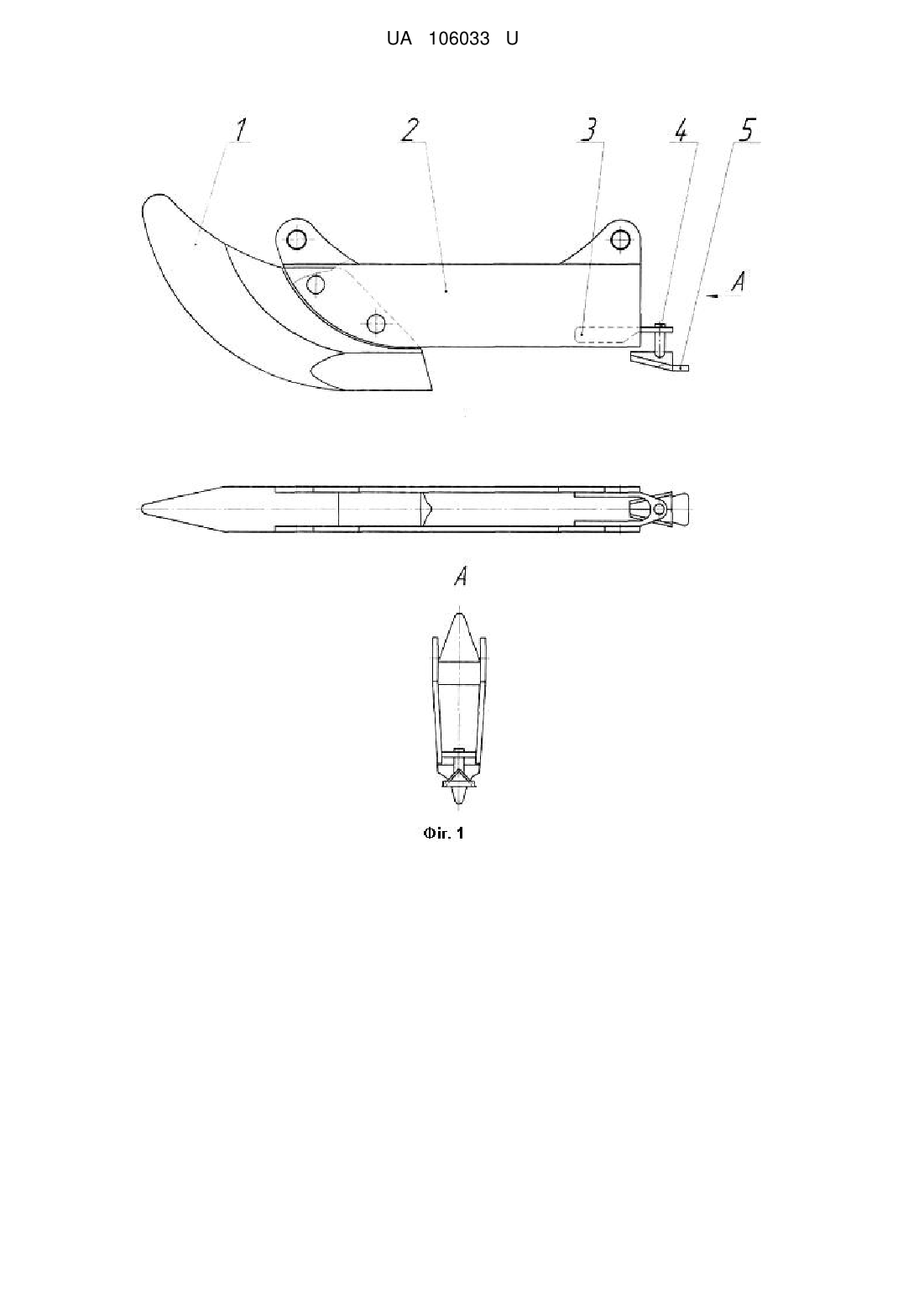

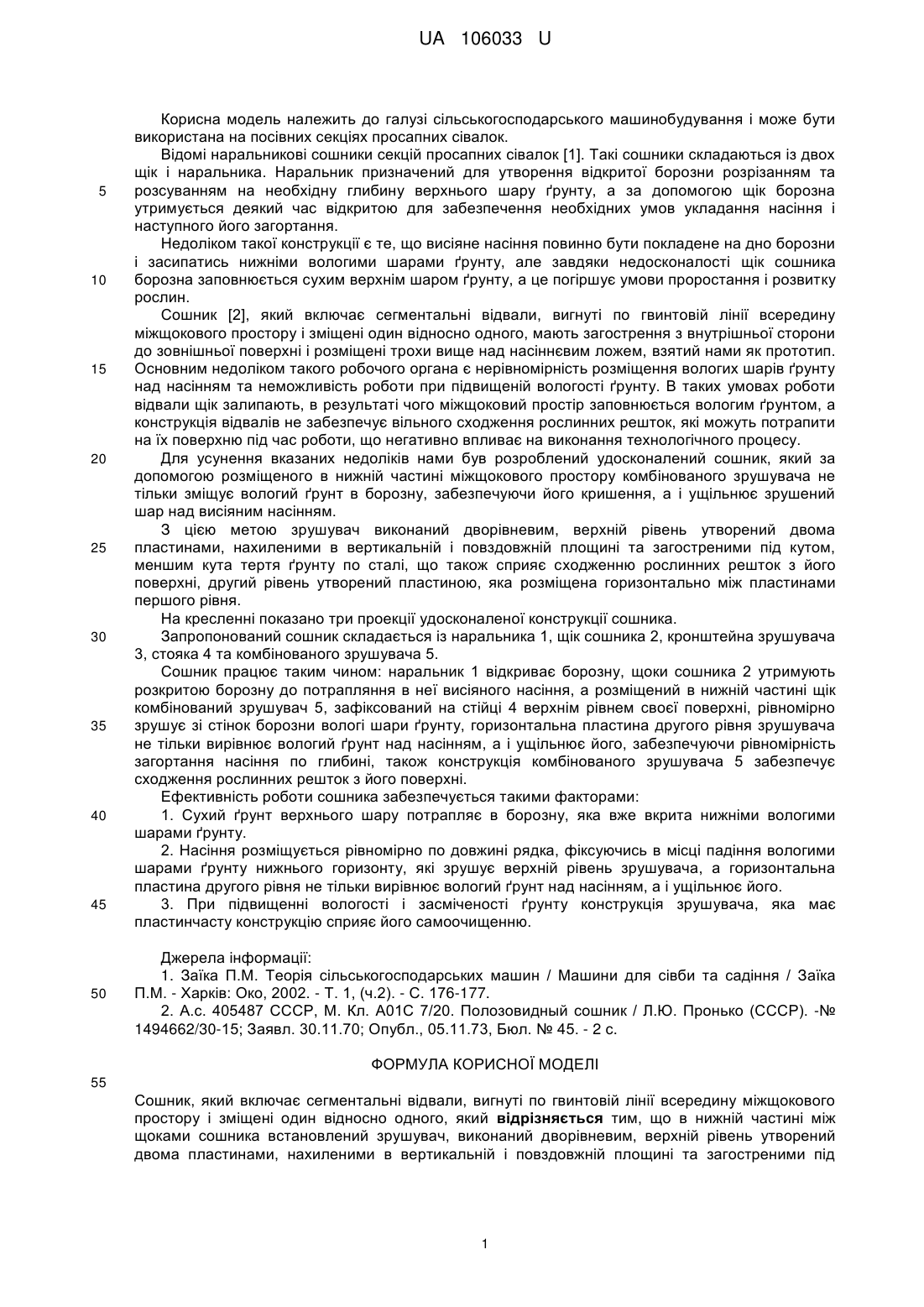

Реферат: Сошник включає сегментальні відвали, вигнуті по гвинтовій лінії всередину міжщокового простору і зміщені один відносно одного, причому в нижній частині між щоками сошника встановлений зрушувач, виконаний дворівневим, верхній рівень утворений двома пластинами, нахиленими в вертикальній і повздовжній площині та загостреними під кутом, меншим кута тертя ґрунту по сталі, другий рівень утворений пластиною, яка розміщена горизонтально між пластинами першого рівня. UA 106033 U (54) СОШНИК UA 106033 U UA 106033 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана на посівних секціях просапних сівалок. Відомі наральникові сошники секцій просапних сівалок [1]. Такі сошники складаються із двох щік і наральника. Наральник призначений для утворення відкритої борозни розрізанням та розсуванням на необхідну глибину верхнього шару ґрунту, а за допомогою щік борозна утримується деякий час відкритою для забезпечення необхідних умов укладання насіння і наступного його загортання. Недоліком такої конструкції є те, що висіяне насіння повинно бути покладене на дно борозни і засипатись нижніми вологими шарами ґрунту, але завдяки недосконалості щік сошника борозна заповнюється сухим верхнім шаром ґрунту, а це погіршує умови проростання і розвитку рослин. Сошник [2], який включає сегментальні відвали, вигнуті по гвинтовій лінії всередину міжщокового простору і зміщені один відносно одного, мають загострення з внутрішньої сторони до зовнішньої поверхні і розміщені трохи вище над насіннєвим ложем, взятий нами як прототип. Основним недоліком такого робочого органа є нерівномірність розміщення вологих шарів ґрунту над насінням та неможливість роботи при підвищеній вологості ґрунту. В таких умовах роботи відвали щік залипають, в результаті чого міжщоковий простір заповнюється вологим ґрунтом, а конструкція відвалів не забезпечує вільного сходження рослинних решток, які можуть потрапити на їх поверхню під час роботи, що негативно впливає на виконання технологічного процесу. Для усунення вказаних недоліків нами був розроблений удосконалений сошник, який за допомогою розміщеного в нижній частині міжщокового простору комбінованого зрушувача не тільки зміщує вологий ґрунт в борозну, забезпечуючи його кришення, а і ущільнює зрушений шар над висіяним насінням. З цією метою зрушувач виконаний дворівневим, верхній рівень утворений двома пластинами, нахиленими в вертикальній і повздовжній площині та загостреними під кутом, меншим кута тертя ґрунту по сталі, що також сприяє сходженню рослинних решток з його поверхні, другий рівень утворений пластиною, яка розміщена горизонтально між пластинами першого рівня. На кресленні показано три проекції удосконаленої конструкції сошника. Запропонований сошник складається із наральника 1, щік сошника 2, кронштейна зрушувача 3, стояка 4 та комбінованого зрушувача 5. Сошник працює таким чином: наральник 1 відкриває борозну, щоки сошника 2 утримують розкритою борозну до потрапляння в неї висіяного насіння, а розміщений в нижній частині щік комбінований зрушувач 5, зафіксований на стійці 4 верхнім рівнем своєї поверхні, рівномірно зрушує зі стінок борозни вологі шари ґрунту, горизонтальна пластина другого рівня зрушувача не тільки вирівнює вологий ґрунт над насінням, а і ущільнює його, забезпечуючи рівномірність загортання насіння по глибині, також конструкція комбінованого зрушувача 5 забезпечує сходження рослинних решток з його поверхні. Ефективність роботи сошника забезпечується такими факторами: 1. Сухий ґрунт верхнього шару потрапляє в борозну, яка вже вкрита нижніми вологими шарами ґрунту. 2. Насіння розміщується рівномірно по довжині рядка, фіксуючись в місці падіння вологими шарами ґрунту нижнього горизонту, які зрушує верхній рівень зрушувача, а горизонтальна пластина другого рівня не тільки вирівнює вологий ґрунт над насінням, а і ущільнює його. 3. При підвищенні вологості і засміченості ґрунту конструкція зрушувача, яка має пластинчасту конструкцію сприяє його самоочищенню. Джерела інформації: 1. Заїка Π.Μ. Теорія сільськогосподарських машин / Машини для сівби та садіння / Заїка П.М. - Харків: Око, 2002. - Т. 1, (ч.2). - С. 176-177. 2. А.с. 405487 СССР, Μ. Кл. А01С 7/20. Полозовидный сошник / Л.Ю. Пронько (СССР). -№ 1494662/30-15; Заявл. 30.11.70; Опубл., 05.11.73, Бюл. № 45. - 2 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Сошник, який включає сегментальні відвали, вигнуті по гвинтовій лінії всередину міжщокового простору і зміщені один відносно одного, який відрізняється тим, що в нижній частині між щоками сошника встановлений зрушувач, виконаний дворівневим, верхній рівень утворений двома пластинами, нахиленими в вертикальній і повздовжній площині та загостреними під 1 UA 106033 U кутом, меншим кута тертя ґрунту по сталі, другий рівень утворений пластиною, яка розміщена горизонтально між пластинами першого рівня. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
