Спосіб виготовлення ствола стрілецької зброї

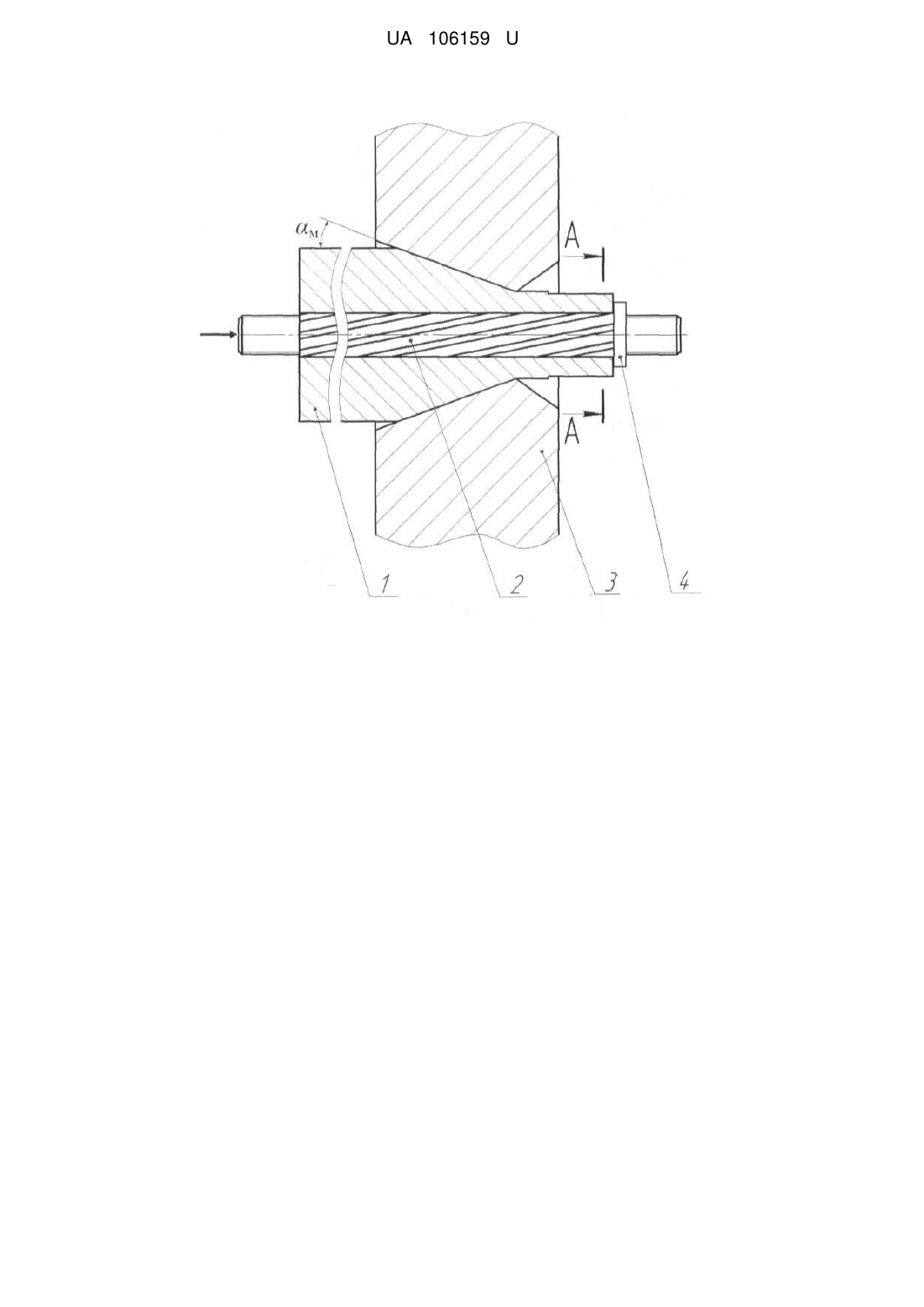

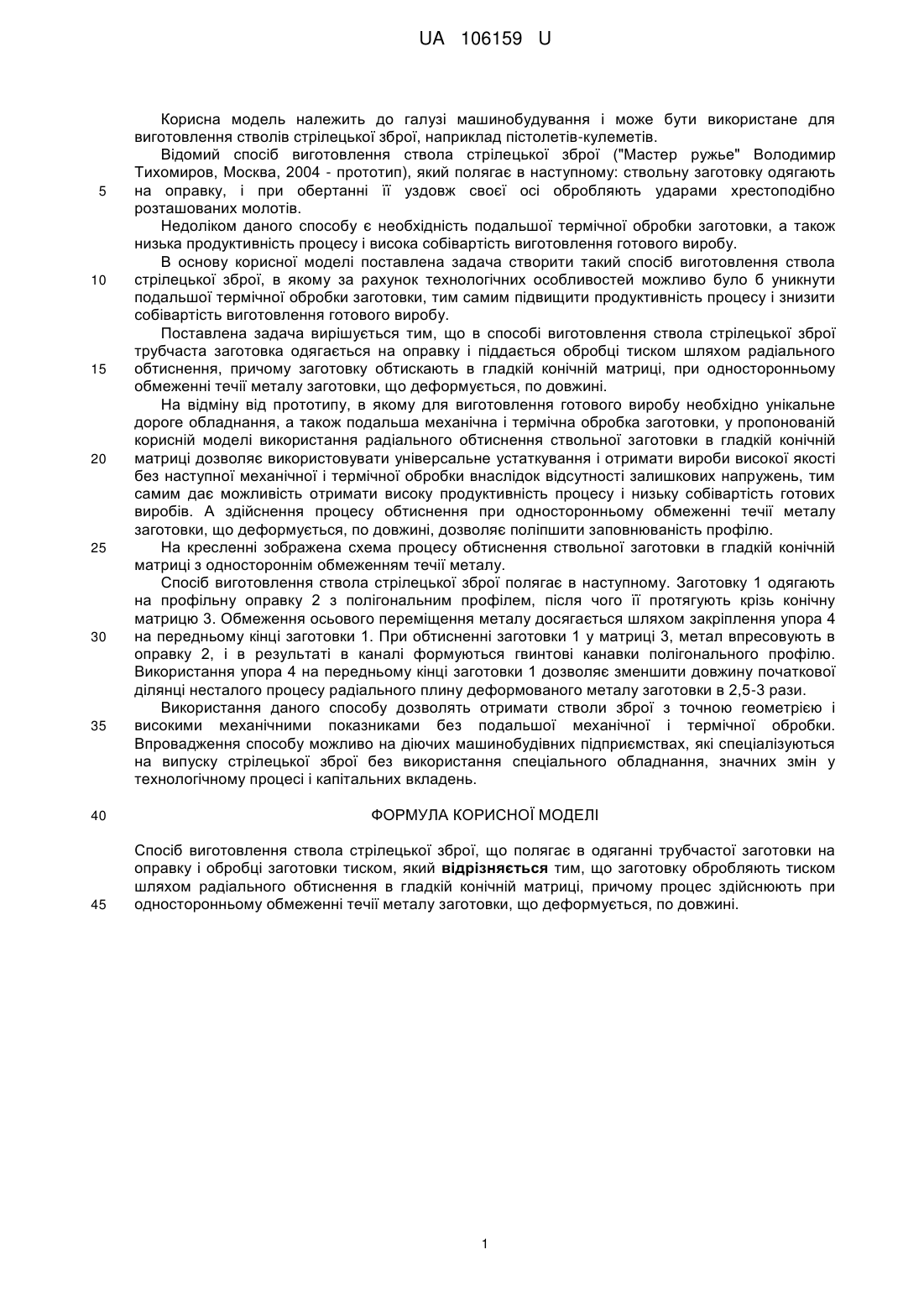

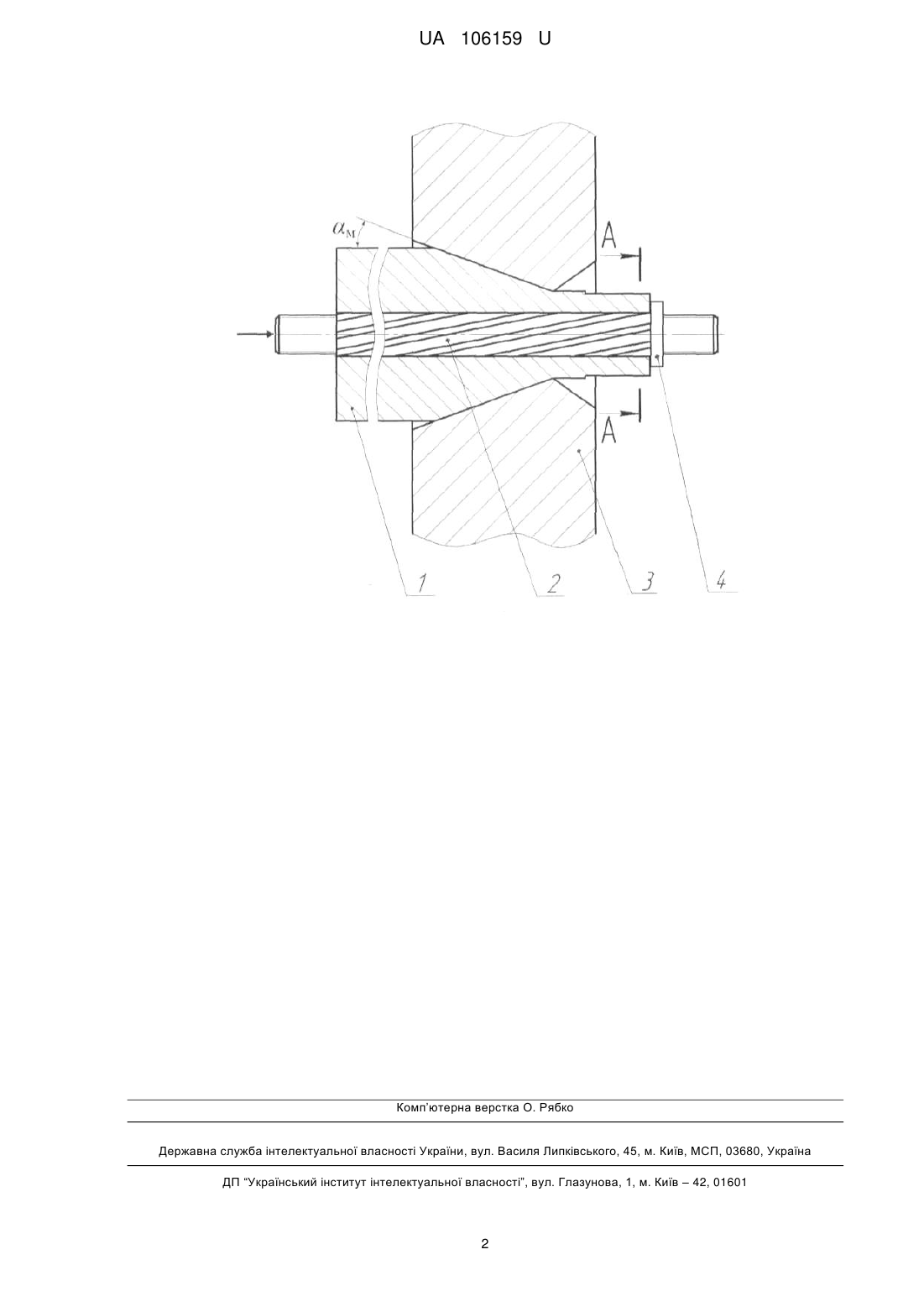

Реферат: Спосіб виготовлення ствола стрілецької зброї полягає в одяганні трубчастої заготовки на оправку і обробці заготовки тиском. Заготовка обробляється тиском шляхом радіального обтиснення в гладкій конічній матриці, причому процес здійснюють при односторонньому обмеженні течії металу заготовки, що деформується, по довжині. UA 106159 U (12) UA 106159 U UA 106159 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування і може бути використане для виготовлення стволів стрілецької зброї, наприклад пістолетів-кулеметів. Відомий спосіб виготовлення ствола стрілецької зброї ("Мастер ружье" Володимир Тихомиров, Москва, 2004 - прототип), який полягає в наступному: ствольну заготовку одягають на оправку, і при обертанні її уздовж своєї осі обробляють ударами хрестоподібно розташованих молотів. Недоліком даного способу є необхідність подальшої термічної обробки заготовки, а також низька продуктивність процесу і висока собівартість виготовлення готового виробу. В основу корисної моделі поставлена задача створити такий спосіб виготовлення ствола стрілецької зброї, в якому за рахунок технологічних особливостей можливо було б уникнути подальшої термічної обробки заготовки, тим самим підвищити продуктивність процесу і знизити собівартість виготовлення готового виробу. Поставлена задача вирішується тим, що в способі виготовлення ствола стрілецької зброї трубчаста заготовка одягається на оправку і піддається обробці тиском шляхом радіального обтиснення, причому заготовку обтискають в гладкій конічній матриці, при односторонньому обмеженні течії металу заготовки, що деформується, по довжині. На відміну від прототипу, в якому для виготовлення готового виробу необхідно унікальне дороге обладнання, а також подальша механічна і термічна обробка заготовки, у пропонованій корисній моделі використання радіального обтиснення ствольної заготовки в гладкій конічній матриці дозволяє використовувати універсальне устаткування і отримати вироби високої якості без наступної механічної і термічної обробки внаслідок відсутності залишкових напружень, тим самим дає можливість отримати високу продуктивність процесу і низьку собівартість готових виробів. А здійснення процесу обтиснення при односторонньому обмеженні течії металу заготовки, що деформується, по довжині, дозволяє поліпшити заповнюваність профілю. На кресленні зображена схема процесу обтиснення ствольної заготовки в гладкій конічній матриці з одностороннім обмеженням течії металу. Спосіб виготовлення ствола стрілецької зброї полягає в наступному. Заготовку 1 одягають на профільну оправку 2 з полігональним профілем, після чого її протягують крізь конічну матрицю 3. Обмеження осьового переміщення металу досягається шляхом закріплення упора 4 на передньому кінці заготовки 1. При обтисненні заготовки 1 у матриці 3, метал впресовують в оправку 2, і в результаті в каналі формуються гвинтові канавки полігонального профілю. Використання упора 4 на передньому кінці заготовки 1 дозволяє зменшити довжину початкової ділянці несталого процесу радіального плину деформованого металу заготовки в 2,5-3 рази. Використання даного способу дозволять отримати стволи зброї з точною геометрією і високими механічними показниками без подальшої механічної і термічної обробки. Впровадження способу можливо на діючих машинобудівних підприємствах, які спеціалізуються на випуску стрілецької зброї без використання спеціального обладнання, значних змін у технологічному процесі і капітальних вкладень. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб виготовлення ствола стрілецької зброї, що полягає в одяганні трубчастої заготовки на оправку і обробці заготовки тиском, який відрізняється тим, що заготовку обробляють тиском шляхом радіального обтиснення в гладкій конічній матриці, причому процес здійснюють при односторонньому обмеженні течії металу заготовки, що деформується, по довжині. 1 UA 106159 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
