Спосіб виготовлення ствола стрілецької зброї

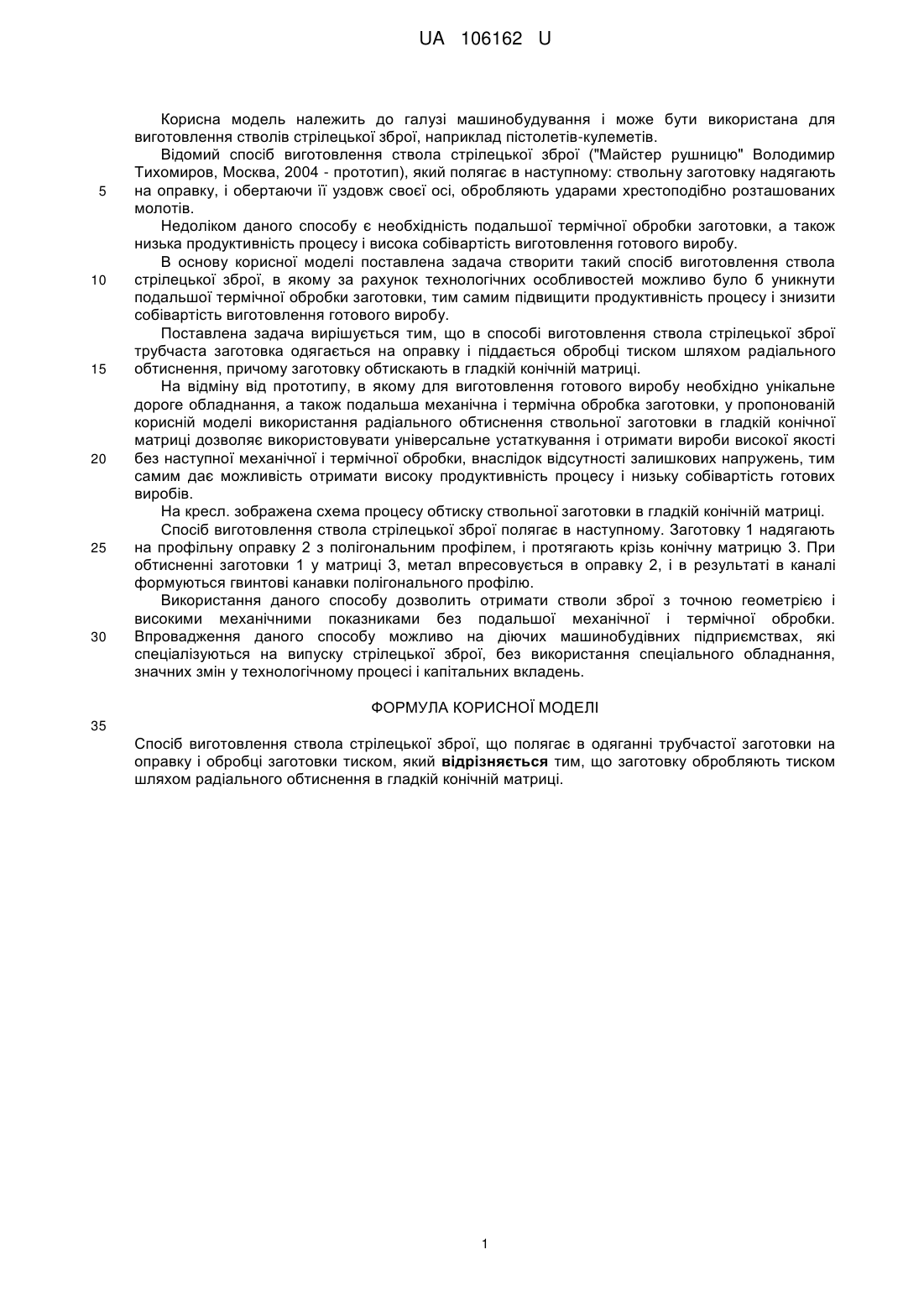

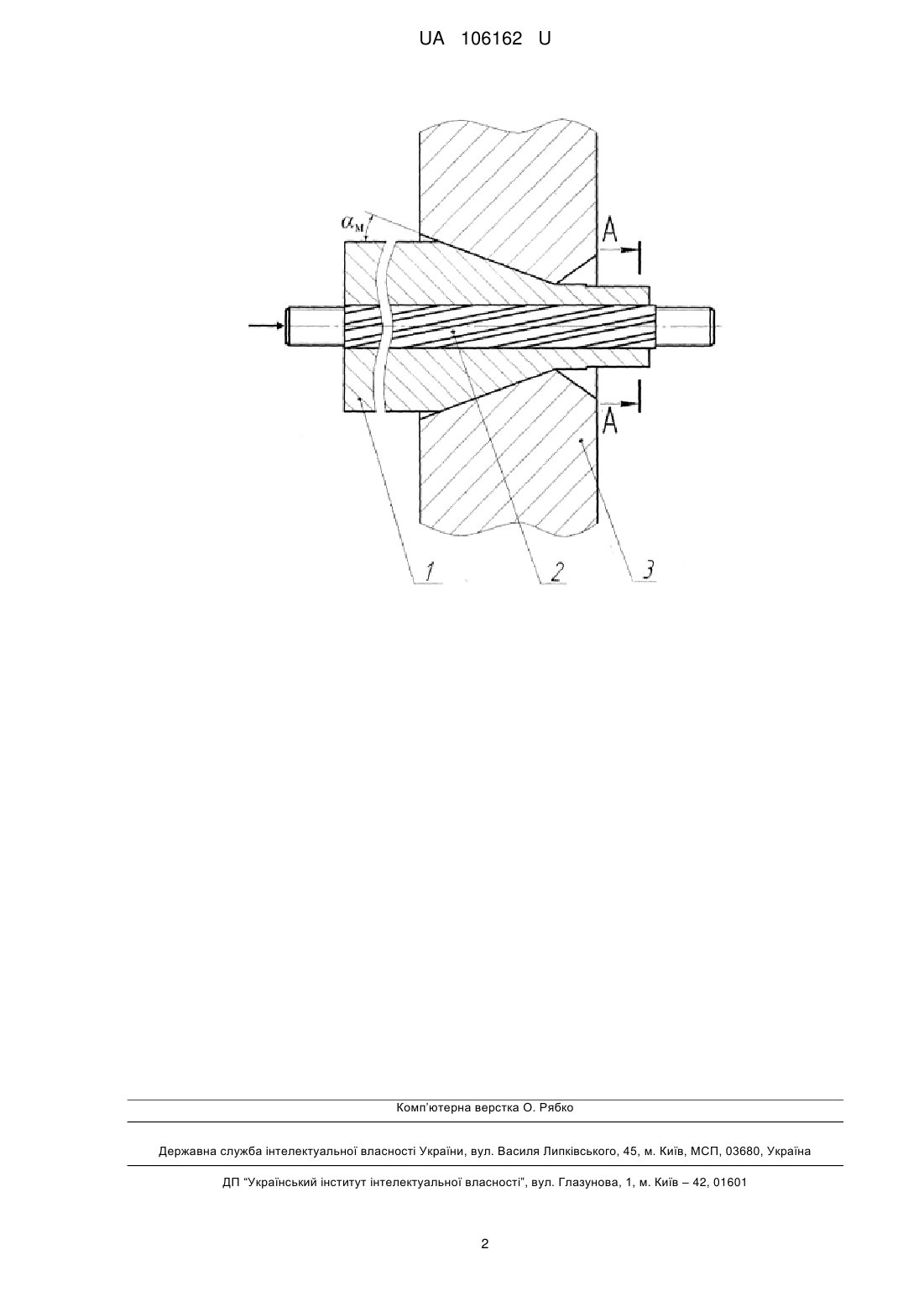

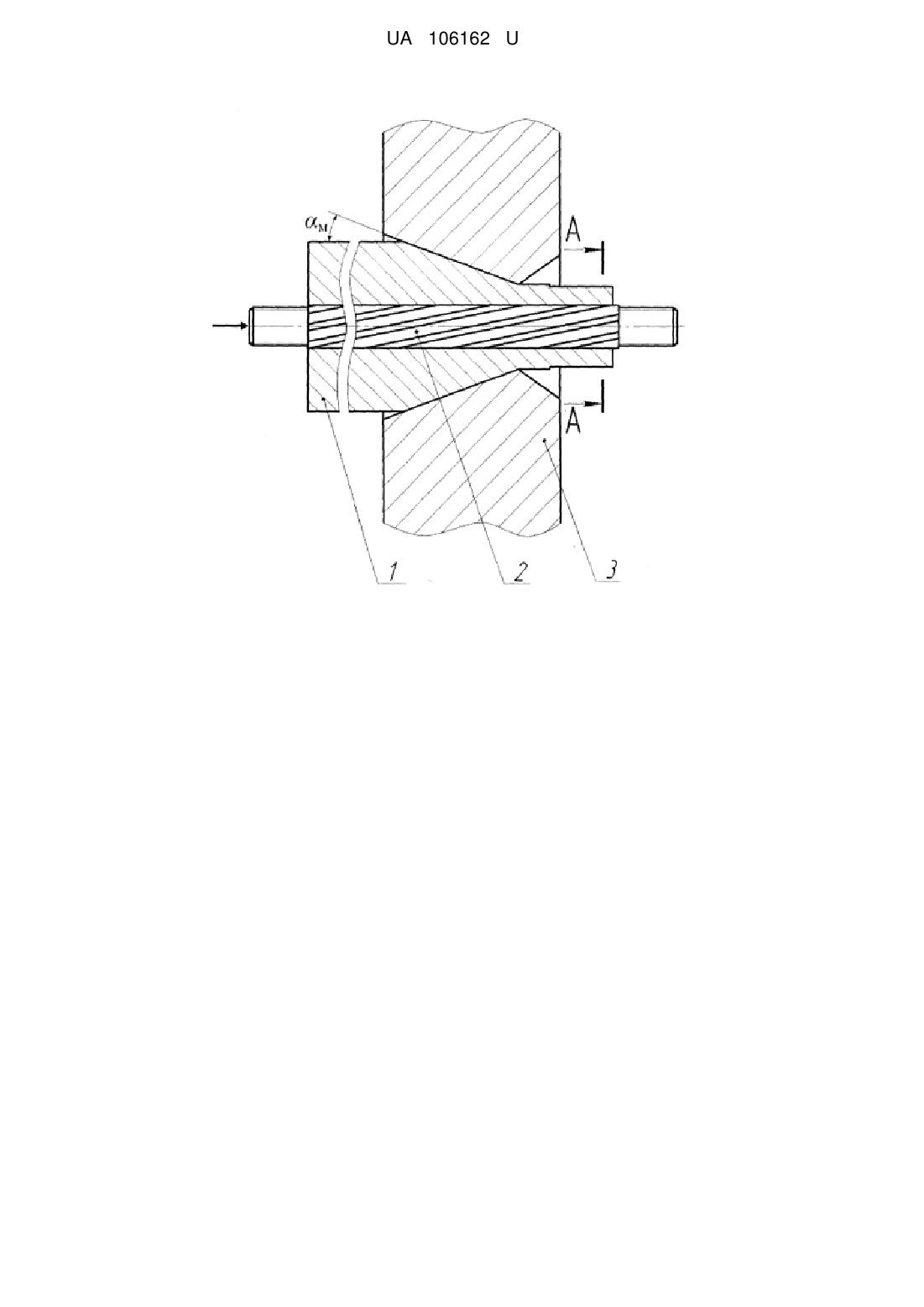

Реферат: Спосіб виготовлення ствола стрілецької зброї полягає в одяганні трубчастої заготовки на оправку і обробці заготовки тиском. заготовка обробляється тиском шляхом радіального обтиснення в гладкій конічній матриці. UA 106162 U (12) UA 106162 U UA 106162 U 5 10 15 20 25 30 Корисна модель належить до галузі машинобудування і може бути використана для виготовлення стволів стрілецької зброї, наприклад пістолетів-кулеметів. Відомий спосіб виготовлення ствола стрілецької зброї ("Майстер рушницю" Володимир Тихомиров, Москва, 2004 - прототип), який полягає в наступному: ствольну заготовку надягають на оправку, і обертаючи її уздовж своєї осі, обробляють ударами хрестоподібно розташованих молотів. Недоліком даного способу є необхідність подальшої термічної обробки заготовки, а також низька продуктивність процесу і висока собівартість виготовлення готового виробу. В основу корисної моделі поставлена задача створити такий спосіб виготовлення ствола стрілецької зброї, в якому за рахунок технологічних особливостей можливо було б уникнути подальшої термічної обробки заготовки, тим самим підвищити продуктивність процесу і знизити собівартість виготовлення готового виробу. Поставлена задача вирішується тим, що в способі виготовлення ствола стрілецької зброї трубчаста заготовка одягається на оправку і піддається обробці тиском шляхом радіального обтиснення, причому заготовку обтискають в гладкій конічній матриці. На відміну від прототипу, в якому для виготовлення готового виробу необхідно унікальне дороге обладнання, а також подальша механічна і термічна обробка заготовки, у пропонованій корисній моделі використання радіального обтиснення ствольної заготовки в гладкій конічної матриці дозволяє використовувати універсальне устаткування і отримати вироби високої якості без наступної механічної і термічної обробки, внаслідок відсутності залишкових напружень, тим самим дає можливість отримати високу продуктивність процесу і низьку собівартість готових виробів. На кресл. зображена схема процесу обтиску ствольної заготовки в гладкій конічній матриці. Спосіб виготовлення ствола стрілецької зброї полягає в наступному. Заготовку 1 надягають на профільну оправку 2 з полігональним профілем, і протягають крізь конічну матрицю 3. При обтисненні заготовки 1 у матриці 3, метал впресовується в оправку 2, і в результаті в каналі формуються гвинтові канавки полігонального профілю. Використання даного способу дозволить отримати стволи зброї з точною геометрією і високими механічними показниками без подальшої механічної і термічної обробки. Впровадження даного способу можливо на діючих машинобудівних підприємствах, які спеціалізуються на випуску стрілецької зброї, без використання спеціального обладнання, значних змін у технологічному процесі і капітальних вкладень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб виготовлення ствола стрілецької зброї, що полягає в одяганні трубчастої заготовки на оправку і обробці заготовки тиском, який відрізняється тим, що заготовку обробляють тиском шляхом радіального обтиснення в гладкій конічній матриці. 1 UA 106162 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
