Спосіб вимірювання кута нахилу зубів

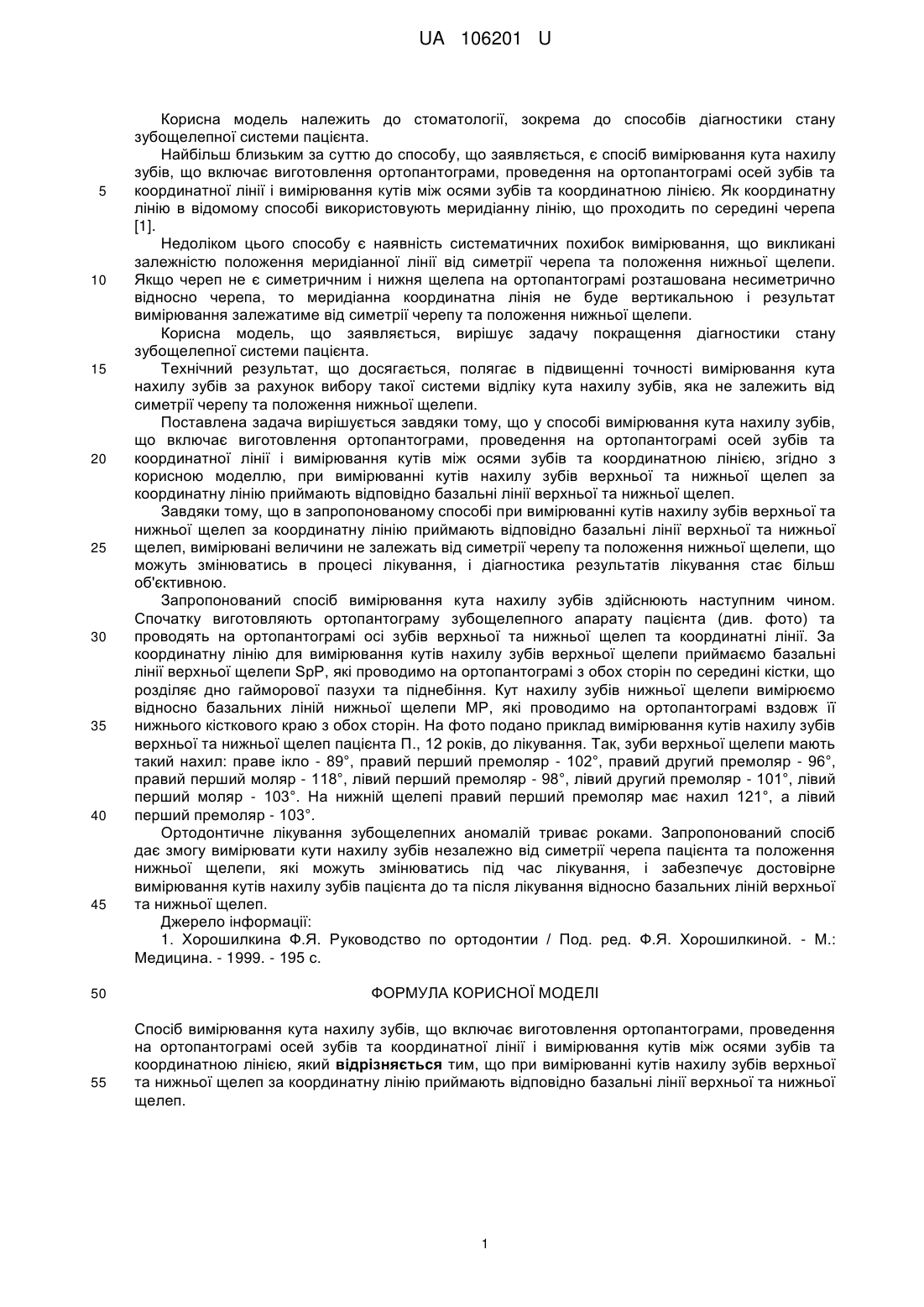

Реферат: Спосіб вимірювання кута нахилу зубів включає виготовлення ортопантограми, проведення на ортопантограмі осей зубів та координатної лінії і вимірювання кутів між осями зубів та координатною лінією. При цьому за координатну лінію приймають відповідно базальні лінії верхньої та нижньої щелеп. UA 106201 U (54) СПОСІБ ВИМІРЮВАННЯ КУТА НАХИЛУ ЗУБІВ UA 106201 U UA 106201 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до стоматології, зокрема до способів діагностики стану зубощелепної системи пацієнта. Найбільш близьким за суттю до способу, що заявляється, є спосіб вимірювання кута нахилу зубів, що включає виготовлення ортопантограми, проведення на ортопантограмі осей зубів та координатної лінії і вимірювання кутів між осями зубів та координатною лінією. Як координатну лінію в відомому способі використовують меридіанну лінію, що проходить по середині черепа [1]. Недоліком цього способу є наявність систематичних похибок вимірювання, що викликані залежністю положення меридіанної лінії від симетрії черепа та положення нижньої щелепи. Якщо череп не є симетричним і нижня щелепа на ортопантограмі розташована несиметрично відносно черепа, то меридіанна координатна лінія не буде вертикальною і результат вимірювання залежатиме від симетрії черепу та положення нижньої щелепи. Корисна модель, що заявляється, вирішує задачу покращення діагностики стану зубощелепної системи пацієнта. Технічний результат, що досягається, полягає в підвищенні точності вимірювання кута нахилу зубів за рахунок вибору такої системи відліку кута нахилу зубів, яка не залежить від симетрії черепу та положення нижньої щелепи. Поставлена задача вирішується завдяки тому, що у способі вимірювання кута нахилу зубів, що включає виготовлення ортопантограми, проведення на ортопантограмі осей зубів та координатної лінії і вимірювання кутів між осями зубів та координатною лінією, згідно з корисною моделлю, при вимірюванні кутів нахилу зубів верхньої та нижньої щелеп за координатну лінію приймають відповідно базальні лінії верхньої та нижньої щелеп. Завдяки тому, що в запропонованому способі при вимірюванні кутів нахилу зубів верхньої та нижньої щелеп за координатну лінію приймають відповідно базальні лінії верхньої та нижньої щелеп, вимірювані величини не залежать від симетрії черепу та положення нижньої щелепи, що можуть змінюватись в процесі лікування, і діагностика результатів лікування стає більш об'єктивною. Запропонований спосіб вимірювання кута нахилу зубів здійснюють наступним чином. Спочатку виготовляють ортопантограму зубощелепного апарату пацієнта (див. фото) та проводять на ортопантограмі осі зубів верхньої та нижньої щелеп та координатні лінії. За координатну лінію для вимірювання кутів нахилу зубів верхньої щелепи приймаємо базальні лінії верхньої щелепи SpP, які проводимо на ортопантограмі з обох сторін по середині кістки, що розділяє дно гайморової пазухи та піднебіння. Кут нахилу зубів нижньої щелепи вимірюємо відносно базальних ліній нижньої щелепи МР, які проводимо на ортопантограмі вздовж її нижнього кісткового краю з обох сторін. На фото подано приклад вимірювання кутів нахилу зубів верхньої та нижньої щелеп пацієнта П., 12 років, до лікування. Так, зуби верхньої щелепи мають такий нахил: праве ікло - 89°, правий перший премоляр - 102°, правий другий премоляр - 96°, правий перший моляр - 118°, лівий перший премоляр - 98°, лівий другий премоляр - 101°, лівий перший моляр - 103°. На нижній щелепі правий перший премоляр має нахил 121°, а лівий перший премоляр - 103°. Ортодонтичне лікування зубощелепних аномалій триває роками. Запропонований спосіб дає змогу вимірювати кути нахилу зубів незалежно від симетрії черепа пацієнта та положення нижньої щелепи, які можуть змінюватись під час лікування, і забезпечує достовірне вимірювання кутів нахилу зубів пацієнта до та після лікування відносно базальних ліній верхньої та нижньої щелеп. Джерело інформації: 1. Хорошилкина Ф.Я. Руководство по ортодонтии / Под. ред. Ф.Я. Хорошилкиной. - М.: Медицина. - 1999. - 195 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб вимірювання кута нахилу зубів, що включає виготовлення ортопантограми, проведення на ортопантограмі осей зубів та координатної лінії і вимірювання кутів між осями зубів та координатною лінією, який відрізняється тим, що при вимірюванні кутів нахилу зубів верхньої та нижньої щелеп за координатну лінію приймають відповідно базальні лінії верхньої та нижньої щелеп. 1 UA 106201 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
