Пневматичний відцентровий класифікатор
Номер патенту: 106323
Опубліковано: 25.04.2016
Автори: Креч Віра Михайлівна, Ткаченко Анатолій Миколайович, Кузьмінська Анна Калієвна, Риндяєв Віктор Іванович, Ворох Андрій Олександрович, Коломієць Валерій Віталійович
Формула / Реферат

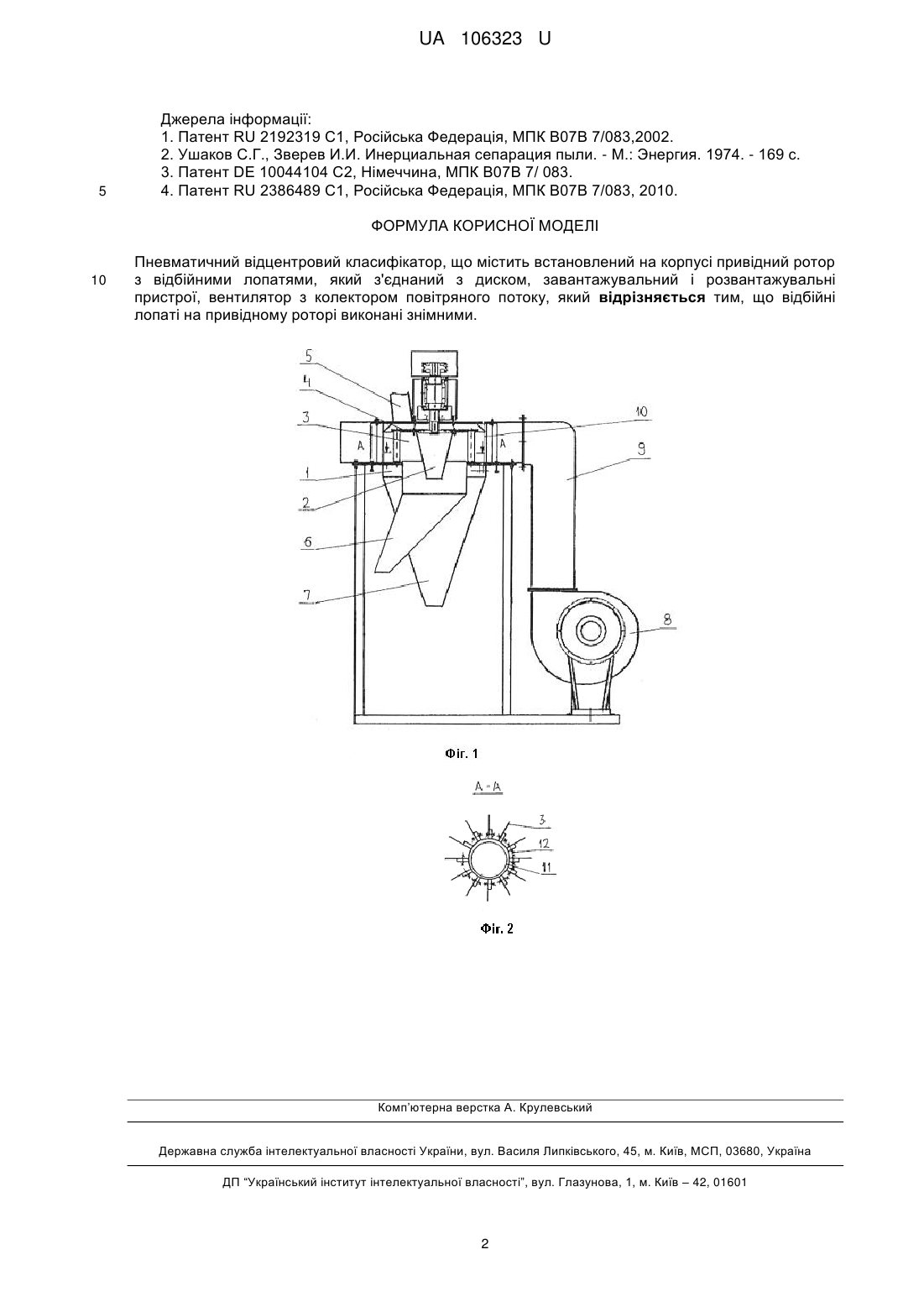

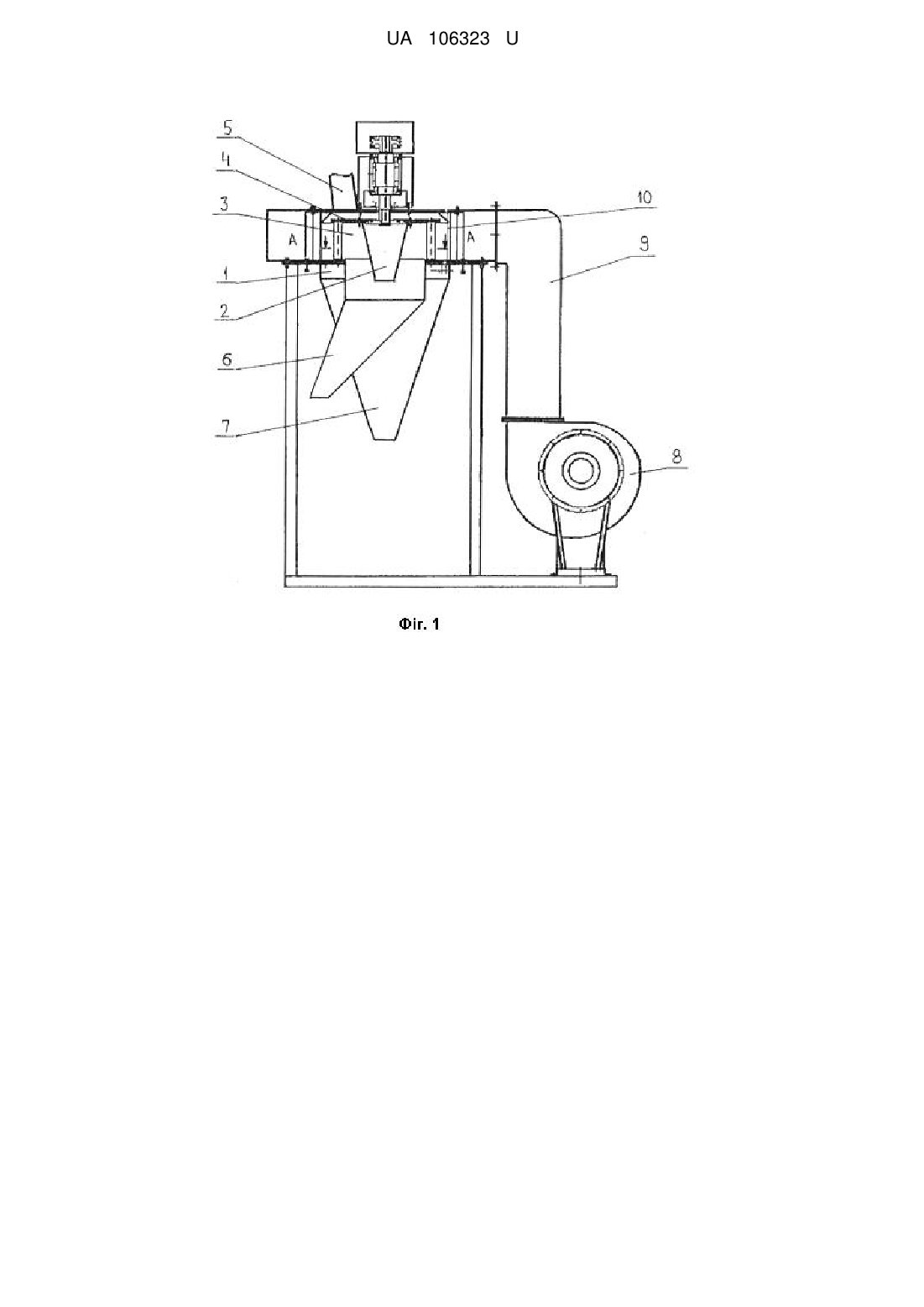

Пневматичний відцентровий класифікатор, що містить встановлений на корпусі привідний ротор з відбійними лопатями, який з'єднаний з диском, завантажувальний і розвантажувальні пристрої, вентилятор з колектором повітряного потоку, який відрізняється тим, що відбійні лопаті на привідному роторі виконані знімними.
Текст

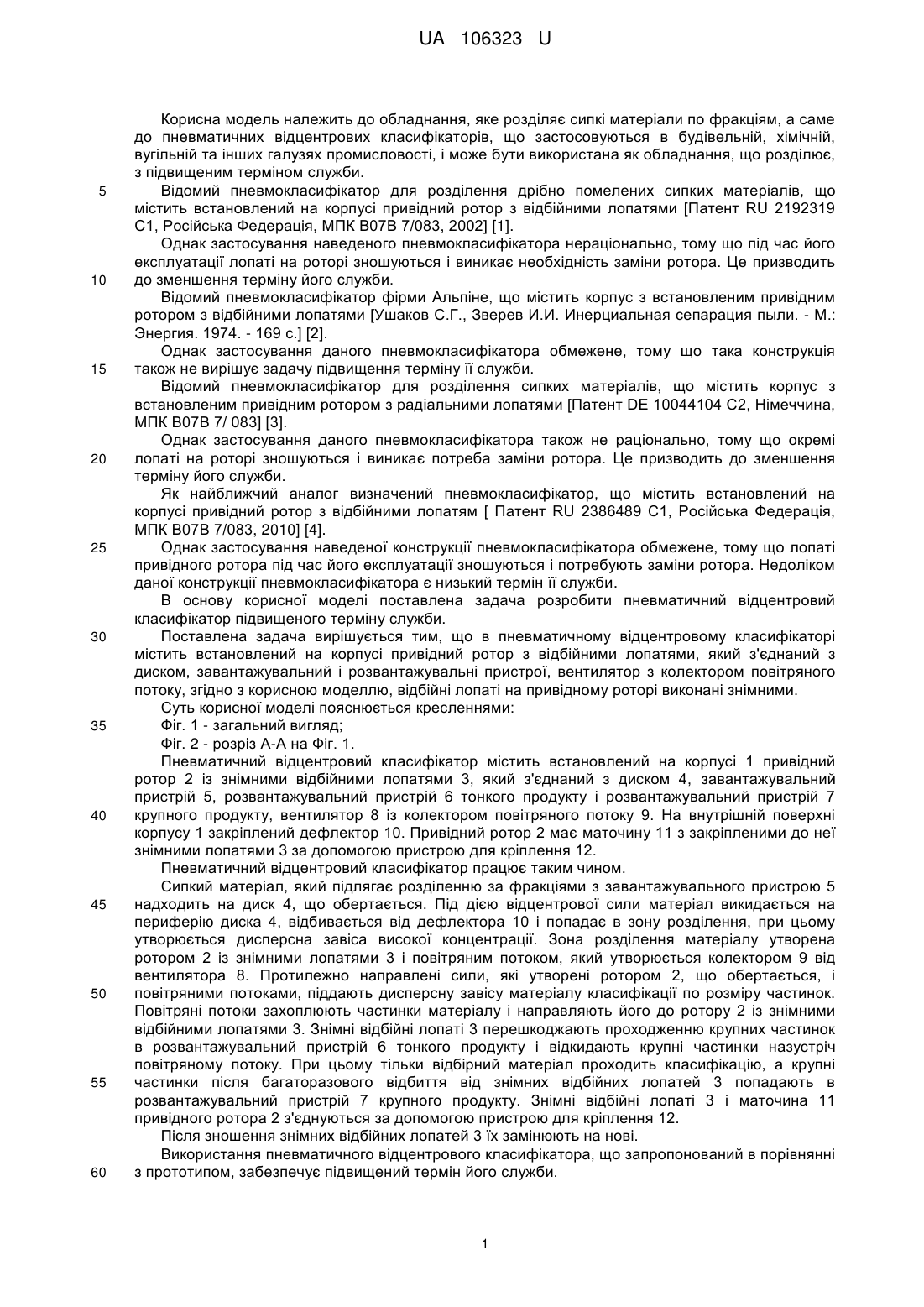

Реферат: Пневматичний відцентровий класифікатор містить встановлений на корпусі привідний ротор з відбійними лопатями, який з'єднаний з диском, завантажувальний і розвантажувальні пристрої, вентилятор з колектором повітряного потоку. Відбійні лопаті на привідному роторі виконані знімними. UA 106323 U (12) UA 106323 U UA 106323 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання, яке розділяє сипкі матеріали по фракціям, а саме до пневматичних відцентрових класифікаторів, що застосовуються в будівельній, хімічній, вугільній та інших галузях промисловості, і може бути використана як обладнання, що розділює, з підвищеним терміном служби. Відомий пневмокласифікатор для розділення дрібно помелених сипких матеріалів, що містить встановлений на корпусі привідний ротор з відбійними лопатями [Патент RU 2192319 С1, Російська Федерація, МПК В07В 7/083, 2002] [1]. Однак застосування наведеного пневмокласифікатора нераціонально, тому що під час його експлуатації лопаті на роторі зношуються і виникає необхідність заміни ротора. Це призводить до зменшення терміну його служби. Відомий пневмокласифікатор фірми Альпіне, що містить корпус з встановленим привідним ротором з відбійними лопатями [Ушаков С.Г., Зверев И.И. Инерциальная сепарация пыли. - М.: Энергия. 1974. - 169 с.] [2]. Однак застосування даного пневмокласифікатора обмежене, тому що така конструкція також не вирішує задачу підвищення терміну її служби. Відомий пневмокласифікатор для розділення сипких матеріалів, що містить корпус з встановленим привідним ротором з радіальними лопатями [Патент DE 10044104 С2, Німеччина, МПК В07В 7/ 083] [3]. Однак застосування даного пневмокласифікатора також не раціонально, тому що окремі лопаті на роторі зношуються і виникає потреба заміни ротора. Це призводить до зменшення терміну його служби. Як найближчий аналог визначений пневмокласифікатор, що містить встановлений на корпусі привідний ротор з відбійними лопатям [ Патент RU 2386489 С1, Російська Федерація, МПК В07В 7/083, 2010] [4]. Однак застосування наведеної конструкції пневмокласифікатора обмежене, тому що лопаті привідного ротора під час його експлуатації зношуються і потребують заміни ротора. Недоліком даної конструкції пневмокласифікатора є низький термін її служби. В основу корисної моделі поставлена задача розробити пневматичний відцентровий класифікатор підвищеного терміну служби. Поставлена задача вирішується тим, що в пневматичному відцентровому класифікаторі містить встановлений на корпусі привідний ротор з відбійними лопатями, який з'єднаний з диском, завантажувальний і розвантажувальні пристрої, вентилятор з колектором повітряного потоку, згідно з корисною моделлю, відбійні лопаті на привідному роторі виконані знімними. Суть корисної моделі пояснюється кресленнями: Фіг. 1 - загальний вигляд; Фіг. 2 - розріз А-А на Фіг. 1. Пневматичний відцентровий класифікатор містить встановлений на корпусі 1 привідний ротор 2 із знімними відбійними лопатями 3, який з'єднаний з диском 4, завантажувальний пристрій 5, розвантажувальний пристрій 6 тонкого продукту і розвантажувальний пристрій 7 крупного продукту, вентилятор 8 із колектором повітряного потоку 9. На внутрішній поверхні корпусу 1 закріплений дефлектор 10. Привідний ротор 2 має маточину 11 з закріпленими до неї знімними лопатями 3 за допомогою пристрою для кріплення 12. Пневматичний відцентровий класифікатор працює таким чином. Сипкий матеріал, який підлягає розділенню за фракціями з завантажувального пристрою 5 надходить на диск 4, що обертається. Під дією відцентрової сили матеріал викидається на периферію диска 4, відбивається від дефлектора 10 і попадає в зону розділення, при цьому утворюється дисперсна завіса високої концентрації. Зона розділення матеріалу утворена ротором 2 із знімними лопатями 3 і повітряним потоком, який утворюється колектором 9 від вентилятора 8. Протилежно направлені сили, які утворені ротором 2, що обертається, і повітряними потоками, піддають дисперсну завісу матеріалу класифікації по розміру частинок. Повітряні потоки захоплюють частинки матеріалу і направляють його до ротору 2 із знімними відбійними лопатями 3. Знімні відбійні лопаті 3 перешкоджають проходженню крупних частинок в розвантажувальний пристрій 6 тонкого продукту і відкидають крупні частинки назустріч повітряному потоку. При цьому тільки відбірний матеріал проходить класифікацію, а крупні частинки після багаторазового відбиття від знімних відбійних лопатей 3 попадають в розвантажувальний пристрій 7 крупного продукту. Знімні відбійні лопаті 3 і маточина 11 привідного ротора 2 з'єднуються за допомогою пристрою для кріплення 12. Після зношення знімних відбійних лопатей 3 їх замінюють на нові. Використання пневматичного відцентрового класифікатора, що запропонований в порівнянні з прототипом, забезпечує підвищений термін його служби. 1 UA 106323 U 5 Джерела інформації: 1. Патент RU 2192319 С1, Російська Федерація, МПК В07В 7/083,2002. 2. Ушаков С.Г., Зверев И.И. Инерциальная сепарация пыли. - М.: Энергия. 1974. - 169 с. 3. Патент DE 10044104 С2, Німеччина, МПК В07В 7/ 083. 4. Патент RU 2386489 С1, Російська Федерація, МПК В07В 7/083, 2010. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пневматичний відцентровий класифікатор, що містить встановлений на корпусі привідний ротор з відбійними лопатями, який з'єднаний з диском, завантажувальний і розвантажувальні пристрої, вентилятор з колектором повітряного потоку, який відрізняється тим, що відбійні лопаті на привідному роторі виконані знімними. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюPneumatic centrifugal classifier
Автори англійськоюKolomiiets Valerii Vitaliiovych, Krech Vira Mykhailivna, Ryndiaev Viktor Ivanovych, Vorokh Andrii Oleksandrovych, Kuzmunska Anna Kaliievna, Tkachenko Anatolii Mykolaiovych
Назва патенту російськоюПневматический центробежный классификатор
Автори російськоюКоломиец Валерий Витальевич, Креч Вера Михайловна, Рындяев Виктор Иванович, Ворох Андрей Александрович, Кузьминская Анна Калиевна, Ткаченко Анатолий Николаевич
МПК / Мітки
МПК: B07B 7/083
Мітки: відцентровий, пневматичний, класифікатор
