Відцентровий класифікатор

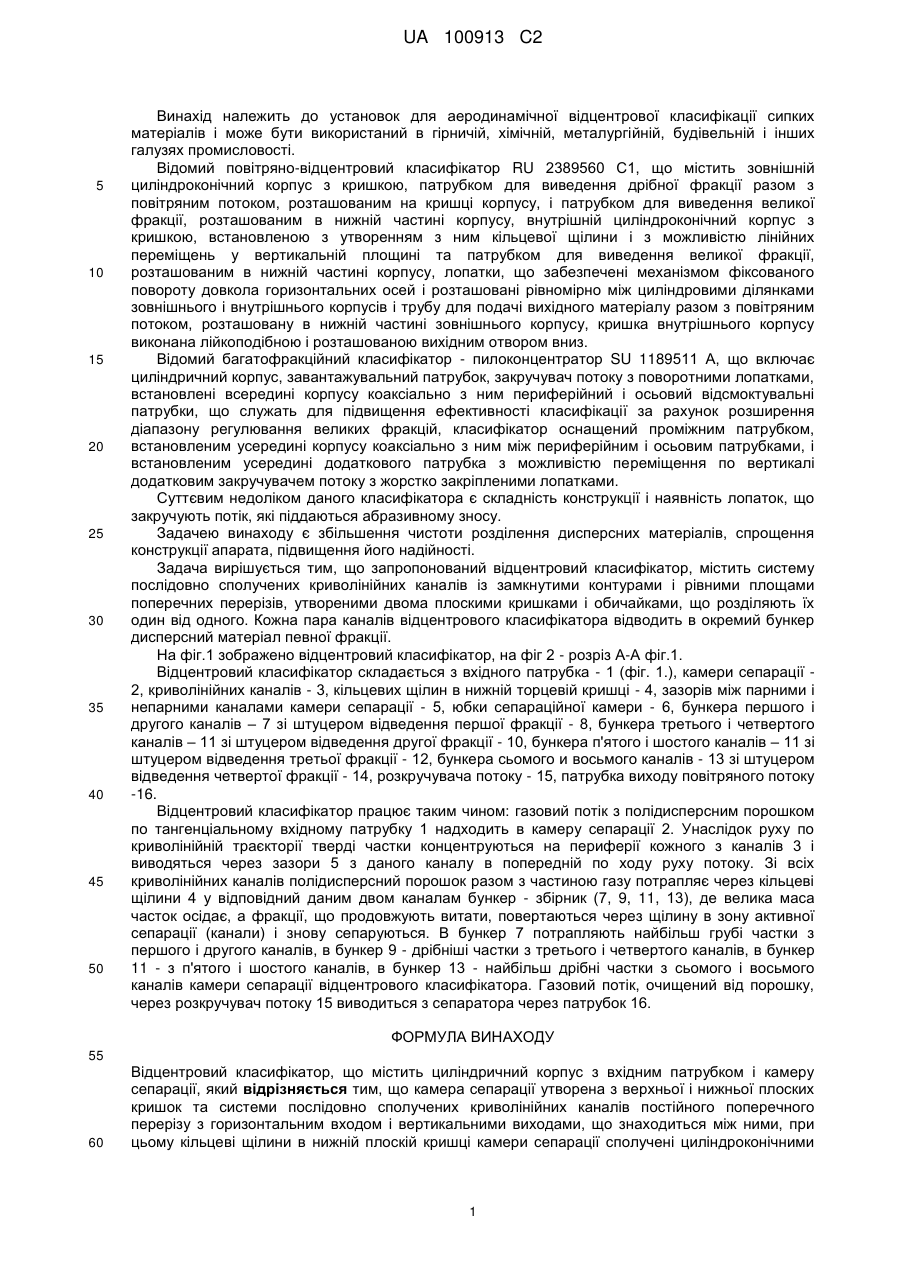

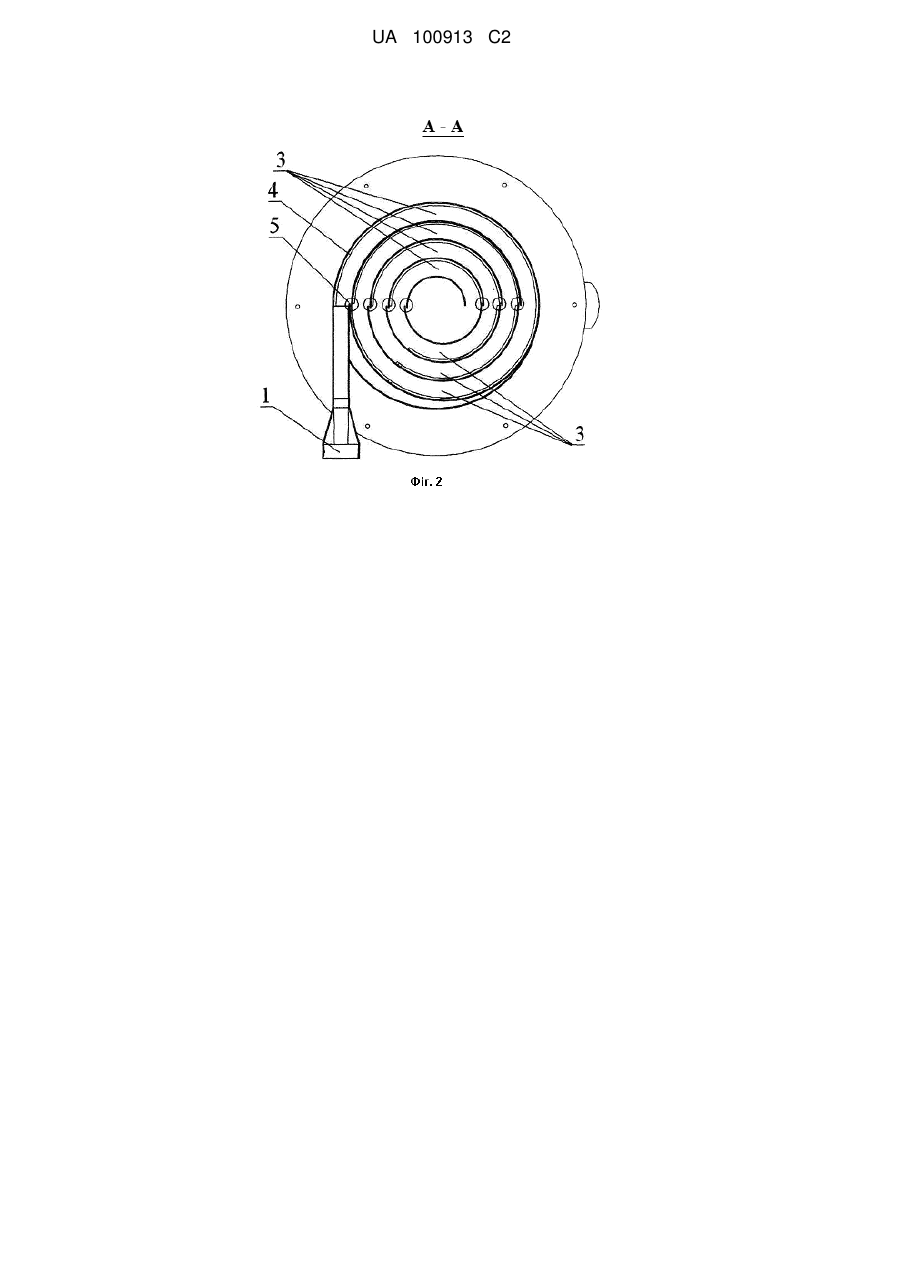

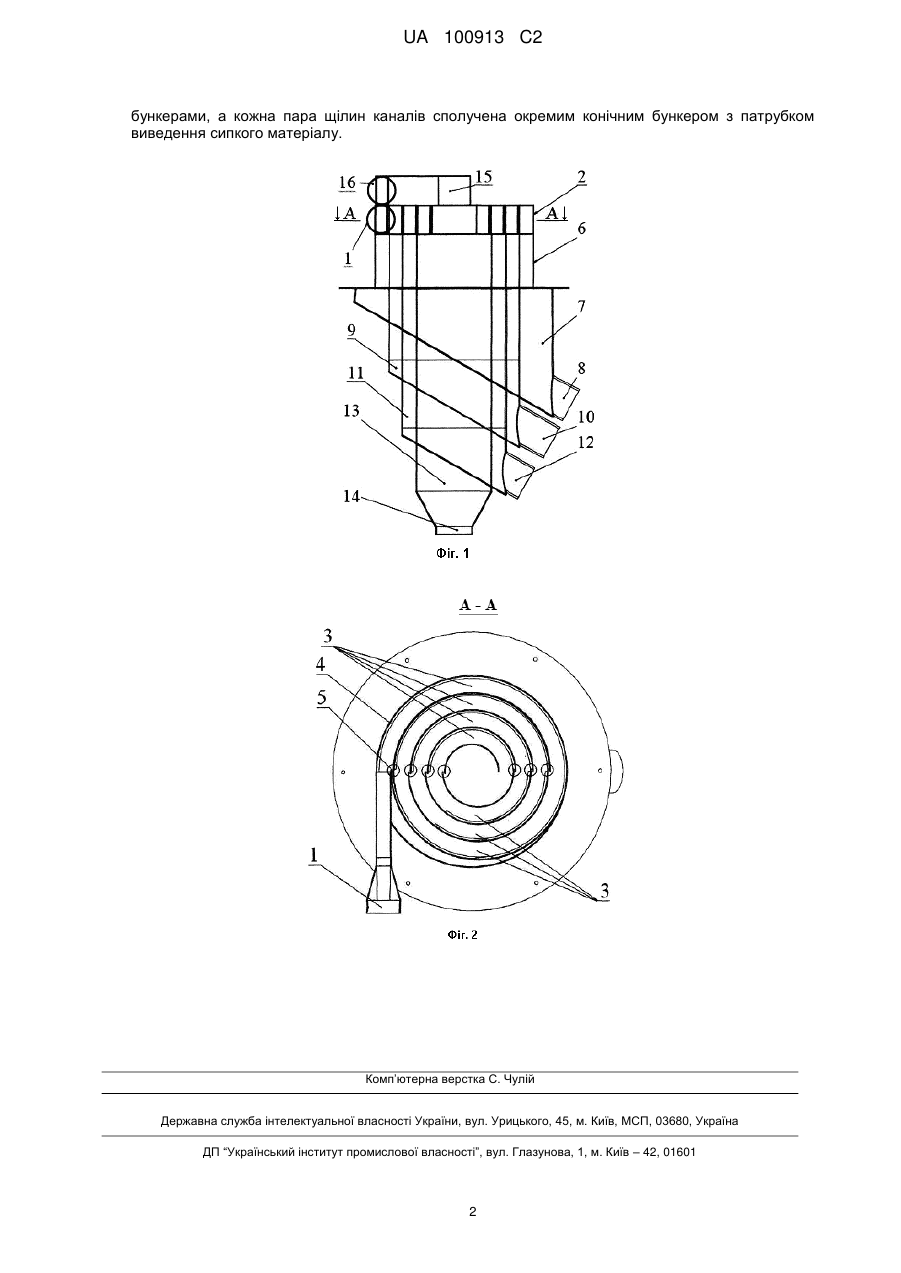

Реферат: Винахід належить до установок для аеродинамічної відцентрової класифікації сипких матеріалів і може бути використаним в гірничій, хімічній, металургійній, будівельній та інших галузях промисловості. Відцентровий класифікатор містить циліндричний корпус з вхідним патрубком і камеру сепарації, причому камера сепарації утворена з верхньої і нижньої плоских кришок та системи послідовно сполучених криволінійних каналів постійного поперечного перерізу з горизонтальним входом і вертикальними виходами, що знаходиться між ними, при цьому кільцеві щілини в нижній плоскій кришці камери сепарації сполучені циліндроконічними бункерами, а кожна пара щілин каналів сполучена окремим конічним бункером з патрубком виведення сипкого матеріалу. Використання винаходу дозволить збільшити чистоту розділення дисперсних порошкових матеріалів, спростити конструкцію класифікатора та підвищити його надійність. UA 100913 C2 (12) UA 100913 C2 UA 100913 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до установок для аеродинамічної відцентрової класифікації сипких матеріалів і може бути використаний в гірничій, хімічній, металургійній, будівельній і інших галузях промисловості. Відомий повітряно-відцентровий класифікатор RU 2389560 С1, що містить зовнішній циліндроконічний корпус з кришкою, патрубком для виведення дрібної фракції разом з повітряним потоком, розташованим на кришці корпусу, і патрубком для виведення великої фракції, розташованим в нижній частині корпусу, внутрішній циліндроконічний корпус з кришкою, встановленою з утворенням з ним кільцевої щілини і з можливістю лінійних переміщень у вертикальній площині та патрубком для виведення великої фракції, розташованим в нижній частині корпусу, лопатки, що забезпечені механізмом фіксованого повороту довкола горизонтальних осей і розташовані рівномірно між циліндровими ділянками зовнішнього і внутрішнього корпусів і трубу для подачі вихідного матеріалу разом з повітряним потоком, розташовану в нижній частині зовнішнього корпусу, кришка внутрішнього корпусу виконана лійкоподібною і розташованою вихідним отвором вниз. Відомий багатофракційний класифікатор - пилоконцентратор SU 1189511 А, що включає циліндричний корпус, завантажувальний патрубок, закручувач потоку з поворотними лопатками, встановлені всередині корпусу коаксіально з ним периферійний і осьовий відсмоктувальні патрубки, що служать для підвищення ефективності класифікації за рахунок розширення діапазону регулювання великих фракцій, класифікатор оснащений проміжним патрубком, встановленим усередині корпусу коаксіально з ним між периферійним і осьовим патрубками, і встановленим усередині додаткового патрубка з можливістю переміщення по вертикалі додатковим закручувачем потоку з жорстко закріпленими лопатками. Суттєвим недоліком даного класифікатора є складність конструкції і наявність лопаток, що закручують потік, які піддаються абразивному зносу. Задачею винаходу є збільшення чистоти розділення дисперсних матеріалів, спрощення конструкції апарата, підвищення його надійності. Задача вирішується тим, що запропонований відцентровий класифікатор, містить систему послідовно сполучених криволінійних каналів із замкнутими контурами і рівними площами поперечних перерізів, утвореними двома плоскими кришками і обичайками, що розділяють їх один від одного. Кожна пара каналів відцентрового класифікатора відводить в окремий бункер дисперсний матеріал певної фракції. На фіг.1 зображено відцентровий класифікатор, на фіг 2 - розріз А-А фіг.1. Відцентровий класифікатор складається з вхідного патрубка - 1 (фіг. 1.), камери сепарації 2, криволінійних каналів - 3, кільцевих щілин в нижній торцевій кришці - 4, зазорів між парними і непарними каналами камери сепарації - 5, юбки сепараційної камери - 6, бункера першого і другого каналів – 7 зі штуцером відведення першої фракції - 8, бункера третього і четвертого каналів – 11 зі штуцером відведення другої фракції - 10, бункера п'ятого і шостого каналів – 11 зі штуцером відведення третьої фракції - 12, бункера сьомого и восьмого каналів - 13 зі штуцером відведення четвертої фракції - 14, розкручувача потоку - 15, патрубка виходу повітряного потоку -16. Відцентровий класифікатор працює таким чином: газовий потік з полідисперсним порошком по тангенціальному вхідному патрубку 1 надходить в камеру сепарації 2. Унаслідок руху по криволінійній траєкторії тверді частки концентруються на периферії кожного з каналів 3 і виводяться через зазори 5 з даного каналув попередній по ходу руху потоку. Зі всіх криволінійних каналів полідисперсний порошок разом з частиною газу потрапляє через кільцеві щілини 4 у відповідний даним двом каналам бункер - збірник (7, 9, 11, 13), де велика маса часток осідає, а фракції, що продовжують витати, повертаються через щілину в зону активної сепарації (канали) і знову сепаруються. В бункер 7 потрапляють найбільш грубі частки з першого і другого каналів, в бункер 9 - дрібніші частки з третього і четвертого каналів, в бункер 11 - з п'ятого і шостого каналів, в бункер 13 - найбільш дрібні частки з сьомого і восьмого каналів камери сепарації відцентрового класифікатора. Газовий потік, очищений від порошку, через розкручувач потоку 15 виводиться з сепаратора через патрубок 16. ФОРМУЛА ВИНАХОДУ 55 60 Відцентровий класифікатор, що містить циліндричний корпус з вхідним патрубком і камеру сепарації, який відрізняється тим, що камера сепарації утворена з верхньої і нижньої плоских кришок та системи послідовно сполучених криволінійних каналів постійного поперечного перерізу з горизонтальним входом і вертикальними виходами, що знаходиться між ними, при цьому кільцеві щілини в нижній плоскій кришці камери сепарації сполучені циліндроконічними 1 UA 100913 C2 бункерами, а кожна пара щілин каналів сполучена окремим конічним бункером з патрубком виведення сипкого матеріалу. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
