Бутара барабанного млина

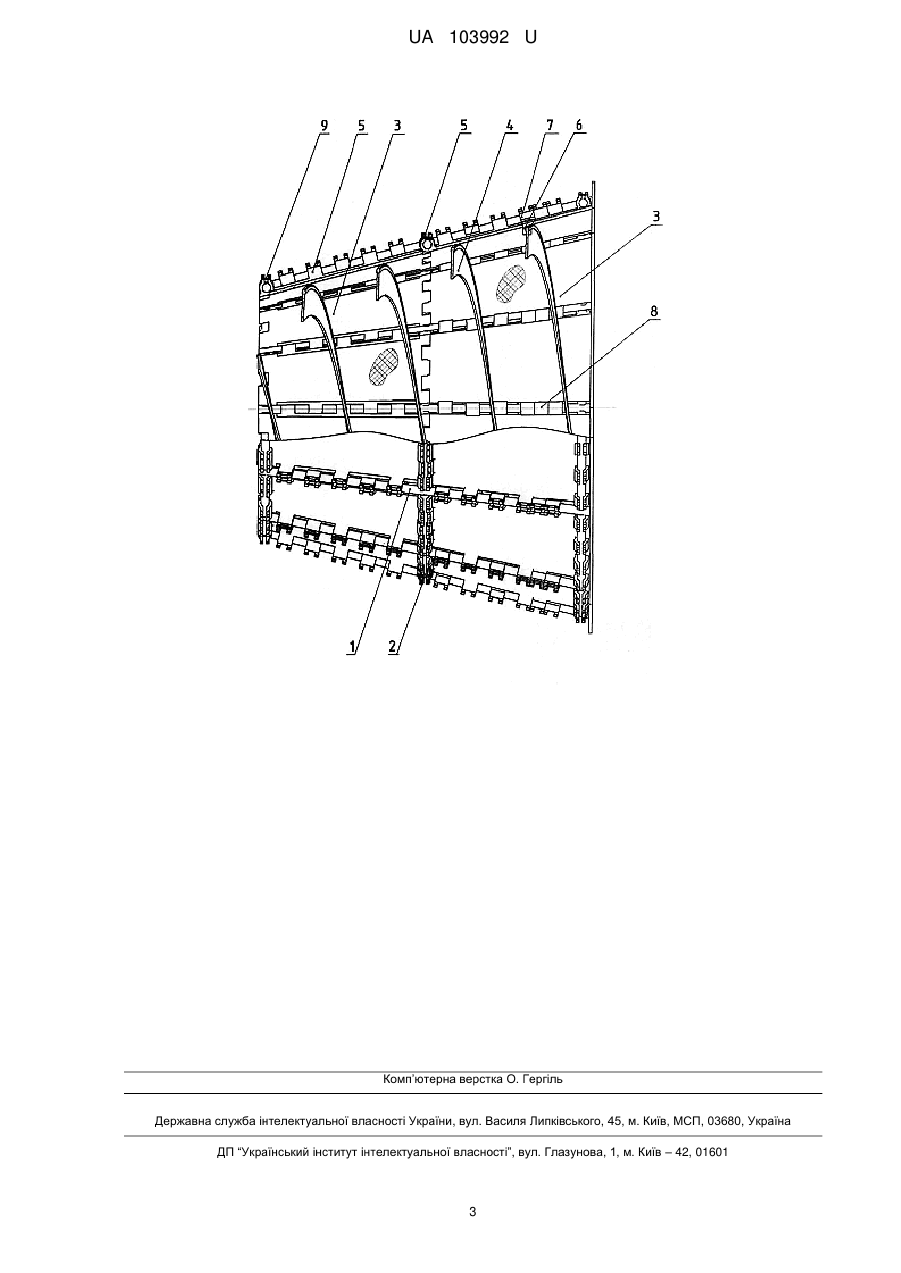

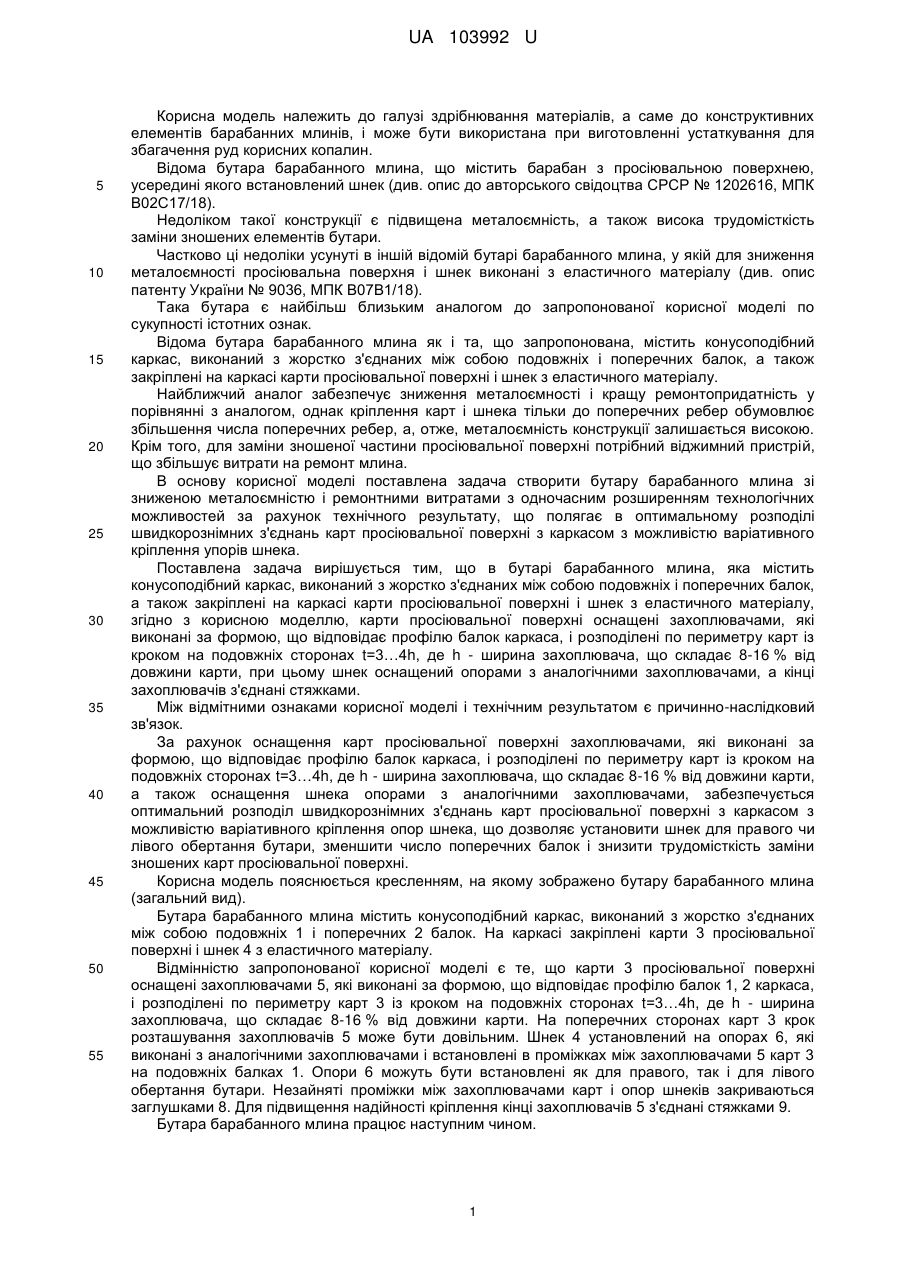

Реферат: Бутара барабанного млина містить конусоподібний каркас, виконаний з жорстко з'єднаних між собою подовжніх і поперечних балок, а також закріплені на каркасі карти просіювальної поверхні і шнек з еластичного матеріалу. Карти просіювальної поверхні оснащені захоплювачами, які виконані за формою, що відповідає профілю балок каркаса, і розподілені по периметру карт із кроком на подовжніх сторонах. Шнек оснащений опорами з аналогічними захоплювачами, а кінці захоплювачів з'єднані стяжками. UA 103992 U (12) UA 103992 U UA 103992 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі здрібнювання матеріалів, а саме до конструктивних елементів барабанних млинів, і може бути використана при виготовленні устаткування для збагачення руд корисних копалин. Відома бутара барабанного млина, що містить барабан з просіювальною поверхнею, усередині якого встановлений шнек (див. опис до авторського свідоцтва СРСР № 1202616, МПК В02С17/18). Недоліком такої конструкції є підвищена металоємність, а також висока трудомісткість заміни зношених елементів бутари. Частково ці недоліки усунуті в іншій відомій бутарі барабанного млина, у якій для зниження металоємності просіювальна поверхня і шнек виконані з еластичного матеріалу (див. опис патенту України № 9036, МПК В07В1/18). Така бутара є найбільш близьким аналогом до запропонованої корисної моделі по сукупності істотних ознак. Відома бутара барабанного млина як і та, що запропонована, містить конусоподібний каркас, виконаний з жорстко з'єднаних між собою подовжніх і поперечних балок, а також закріплені на каркасі карти просіювальної поверхні і шнек з еластичного матеріалу. Найближчий аналог забезпечує зниження металоємності і кращу ремонтопридатність у порівнянні з аналогом, однак кріплення карт і шнека тільки до поперечних ребер обумовлює збільшення числа поперечних ребер, а, отже, металоємність конструкції залишається високою. Крім того, для заміни зношеної частини просіювальної поверхні потрібний віджимний пристрій, що збільшує витрати на ремонт млина. В основу корисної моделі поставлена задача створити бутару барабанного млина зі зниженою металоємністю і ремонтними витратами з одночасним розширенням технологічних можливостей за рахунок технічного результату, що полягає в оптимальному розподілі швидкорознімних з'єднань карт просіювальної поверхні з каркасом з можливістю варіативного кріплення упорів шнека. Поставлена задача вирішується тим, що в бутарі барабанного млина, яка містить конусоподібний каркас, виконаний з жорстко з'єднаних між собою подовжніх і поперечних балок, а також закріплені на каркасі карти просіювальної поверхні і шнек з еластичного матеріалу, згідно з корисною моделлю, карти просіювальної поверхні оснащені захоплювачами, які виконані за формою, що відповідає профілю балок каркаса, і розподілені по периметру карт із кроком на подовжніх сторонах t=3…4h, де h - ширина захоплювача, що складає 8-16 % від довжини карти, при цьому шнек оснащений опорами з аналогічними захоплювачами, а кінці захоплювачів з'єднані стяжками. Між відмітними ознаками корисної моделі і технічним результатом є причинно-наслідковий зв'язок. За рахунок оснащення карт просіювальної поверхні захоплювачами, які виконані за формою, що відповідає профілю балок каркаса, і розподілені по периметру карт із кроком на подовжніх сторонах t=3…4h, де h - ширина захоплювача, що складає 8-16 % від довжини карти, а також оснащення шнека опорами з аналогічними захоплювачами, забезпечується оптимальний розподіл швидкорознімних з'єднань карт просіювальної поверхні з каркасом з можливістю варіативного кріплення опор шнека, що дозволяє установити шнек для правого чи лівого обертання бутари, зменшити число поперечних балок і знизити трудомісткість заміни зношених карт просіювальної поверхні. Корисна модель пояснюється кресленням, на якому зображено бутару барабанного млина (загальний вид). Бутара барабанного млина містить конусоподібний каркас, виконаний з жорстко з'єднаних між собою подовжніх 1 і поперечних 2 балок. На каркасі закріплені карти 3 просіювальної поверхні і шнек 4 з еластичного матеріалу. Відмінністю запропонованої корисної моделі є те, що карти 3 просіювальної поверхні оснащені захоплювачами 5, які виконані за формою, що відповідає профілю балок 1, 2 каркаса, і розподілені по периметру карт 3 із кроком на подовжніх сторонах t=3…4h, де h - ширина захоплювача, що складає 8-16 % від довжини карти. На поперечних сторонах карт 3 крок розташування захоплювачів 5 може бути довільним. Шнек 4 установлений на опорах 6, які виконані з аналогічними захоплювачами і встановлені в проміжках між захоплювачами 5 карт 3 на подовжніх балках 1. Опори 6 можуть бути встановлені як для правого, так і для лівого обертання бутари. Незайняті проміжки між захоплювачами карт і опор шнеків закриваються заглушками 8. Для підвищення надійності кріплення кінці захоплювачів 5 з'єднані стяжками 9. Бутара барабанного млина працює наступним чином. 1 UA 103992 U 5 10 15 Матеріал (руда), що надходить у бутару з камери здрібнювання млина попадає на просіювальну поверхню і починає переміщатися шнеком 4 до виходу бутари. Дрібні фракції матеріалу проходять крізь класифікуючі отвори у картах 3 і транспортуються далі відповідно до технологічного процесу, а великі, досягши виходу бутари, складуються для подальшого здрібнювання. У процесі роботи найбільшому зносу піддаються карти 3, розташовані біля входу бутари. Для заміни зношеної просіювальної поверхні видаляють стяжки 8 із захоплювачів 5 карт 3, що підлягають заміні і захоплювачів 7 опор 6 шнека, в тій частині, яка розміщена поверх цих карт 3, а після демонтують зазначені опори 6 разом зі шнеком і зношені карти 3. Монтаж нових карт 3 і шнеки 4 виконують у зворотній послідовності. Як видно з опису конструкції і роботи бутари барабанного млина за рахунок відмітних ознак корисної моделі досягається оптимальний розподіл швидкорознімних з'єднань карт просіювальної поверхні з каркасом з можливістю варіативного кріплення упорів шнека, що знижує металоємність і ремонтні витрати з одночасним розширенням технологічних можливостей бутари. За запропонованою корисною моделлю на "Новокраматорськом машинобудівному заводі" розроблений ескізний проект розвантажувальної частини барабанного млина. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Бутара барабанного млина, що містить конусоподібний каркас, виконаний з жорстко з'єднаних між собою подовжніх і поперечних балок, а також закріплені на каркасі карти просіювальної поверхні і шнек з еластичного матеріалу, яка відрізняється тим, що карти просіювальної поверхні оснащені захоплювачами, які виконані за формою, що відповідає профілю балок каркаса, і розподілені по периметру карт із кроком на подовжніх сторонах t=3…4h, де h - ширина захоплювача, що складає 8-16 % від довжини карти, при цьому шнек оснащений опорами з аналогічними захоплювачами, а кінці захоплювачів з'єднані стяжками. 2 UA 103992 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
