Спосіб розробки рудних родовищ
Номер патенту: 106512
Опубліковано: 25.04.2016
Автори: Бутенко Роман Ігорович, Пілінський Валентин Георгійович, Настобурко Леонід Григорович, Жєвєлев Сергій Кирилович, Кривенко Юрій Юрійович, Плотников Володимир Федорович
Формула / Реферат
Спосіб розробки рудних родовищ, що включає розробку блоками з поверховим примусовим обваленням руди та вміщуючих порід з компенсаційними камерами в блоках, при якому оформлюють днища для випуску відбитої руди з компенсаційної камери та з граничного з нею цілика блока, вибурюють свердловини для відбійки руди камери, цілика та стелини камери, відбивають та випускають руду з камери, потім відбивають рудний масив цілика та стелини та випускають відбиту руду через обидва днища камери та цілика, який відрізняється тим, що в ціликах двох сумісних блоків: першого, який відбивається, та другого - який підлягає підробці, на рівні покрівлі компенсаційної камери першого блока, проводять бурові виробки одночасно: як в цілику першого блока, так і в цілику другого блока, і з них вибурюють підривні свердловини в масив стелини на зустріч одна одній на глибину з кожної сторони рівній 0,5 ширини стелини.
Текст

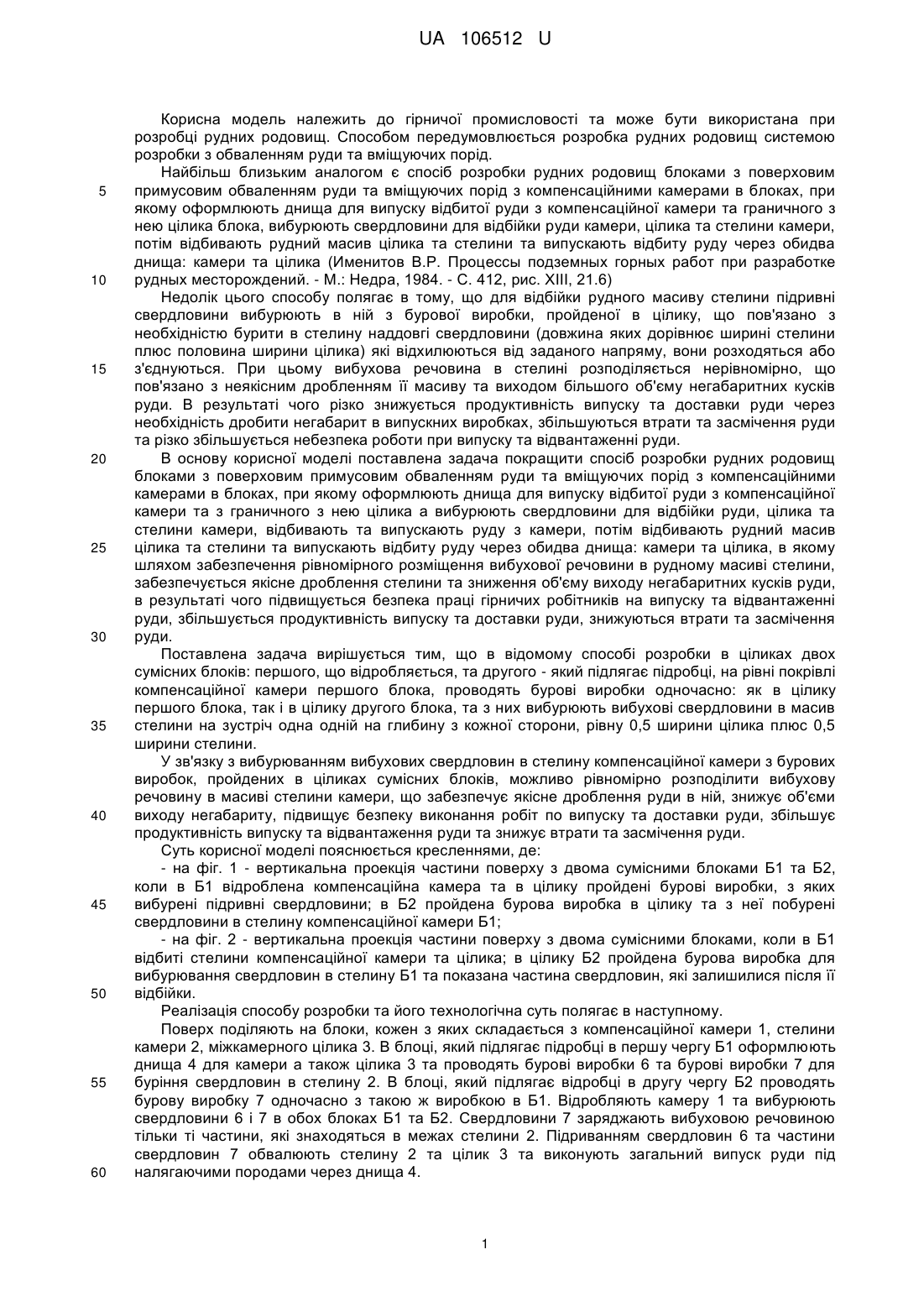

Реферат: Спосіб розробки рудних родовищ включає розробку блоками з поверховим примусовим обваленням руди та вміщуючих порід з компенсаційними камерами в блоках, при якому оформлюють днища для випуску відбитої руди з компенсаційної камери та з граничного з нею цілика блока. Вибурюють свердловини для відбійки руди камери, цілика та стелини камери, відбивають та випускають руду з камери, потім відбивають рудний масив цілика та стелини та випускають відбиту руду через обидва днища камери та цілика. В ціликах двох сумісних блоків: першого, який відбивається, та другого - який підлягає підробці, на рівні покрівлі компенсаційної камери першого блока, проводять бурові виробки одночасно: як в цілику першого блока, так і в цілику другого блока, і з них вибурюють підривні свердловини в масив стелини на зустріч одна одній на глибину з кожної сторони, рівну 0,5 ширини стелини. UA 106512 U (12) UA 106512 U UA 106512 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості та може бути використана при розробці рудних родовищ. Способом передумовлюється розробка рудних родовищ системою розробки з обваленням руди та вміщуючих порід. Найбільш близьким аналогом є спосіб розробки рудних родовищ блоками з поверховим примусовим обваленням руди та вміщуючих порід з компенсаційними камерами в блоках, при якому оформлюють днища для випуску відбитої руди з компенсаційної камери та граничного з нею цілика блока, вибурюють свердловини для відбійки руди камери, цілика та стелини камери, потім відбивають рудний масив цілика та стелини та випускають відбиту руду через обидва днища: камери та цілика (Именитов В.Р. Процессы подземных горных работ при разработке рудных месторождений. - М.: Недра, 1984. - С. 412, рис. XIII, 21.6) Недолік цього способу полягає в тому, що для відбійки рудного масиву стелини підривні свердловини вибурюють в ній з бурової виробки, пройденої в цілику, що пов'язано з необхідністю бурити в стелину наддовгі свердловини (довжина яких дорівнює ширині стелини плюс половина ширини цілика) які відхилюються від заданого напряму, вони розходяться або з'єднуються. При цьому вибухова речовина в стелині розподіляється нерівномірно, що пов'язано з неякісним дробленням її масиву та виходом більшого об'єму негабаритних кусків руди. В результаті чого різко знижується продуктивність випуску та доставки руди через необхідність дробити негабарит в випускних виробках, збільшуються втрати та засмічення руди та різко збільшується небезпека роботи при випуску та відвантаженні руди. В основу корисної моделі поставлена задача покращити спосіб розробки рудних родовищ блоками з поверховим примусовим обваленням руди та вміщуючих порід з компенсаційними камерами в блоках, при якому оформлюють днища для випуску відбитої руди з компенсаційної камери та з граничного з нею цілика а вибурюють свердловини для відбійки руди, цілика та стелини камери, відбивають та випускають руду з камери, потім відбивають рудний масив цілика та стелини та випускають відбиту руду через обидва днища: камери та цілика, в якому шляхом забезпечення рівномірного розміщення вибухової речовини в рудному масиві стелини, забезпечується якісне дроблення стелини та зниження об'єму виходу негабаритних кусків руди, в результаті чого підвищується безпека праці гірничих робітників на випуску та відвантаженні руди, збільшується продуктивність випуску та доставки руди, знижуються втрати та засмічення руди. Поставлена задача вирішується тим, що в відомому способі розробки в ціликах двох сумісних блоків: першого, що відробляється, та другого - який підлягає підробці, на рівні покрівлі компенсаційної камери першого блока, проводять бурові виробки одночасно: як в цілику першого блока, так і в цілику другого блока, та з них вибурюють вибухові свердловини в масив стелини на зустріч одна одній на глибину з кожної сторони, рівну 0,5 ширини цілика плюс 0,5 ширини стелини. У зв'язку з вибурюванням вибухових свердловин в стелину компенсаційної камери з бурових виробок, пройдених в ціликах сумісних блоків, можливо рівномірно розподілити вибухову речовину в масиві стелини камери, що забезпечує якісне дроблення руди в ній, знижує об'єми виходу негабариту, підвищує безпеку виконання робіт по випуску та доставки руди, збільшує продуктивність випуску та відвантаження руди та знижує втрати та засмічення руди. Суть корисної моделі пояснюється кресленнями, де: - на фіг. 1 - вертикальна проекція частини поверху з двома сумісними блоками Б1 та Б2, коли в Б1 відроблена компенсаційна камера та в цілику пройдені бурові виробки, з яких вибурені підривні свердловини; в Б2 пройдена бурова виробка в цілику та з неї побурені свердловини в стелину компенсаційної камери Б1; - на фіг. 2 - вертикальна проекція частини поверху з двома сумісними блоками, коли в Б1 відбиті стелини компенсаційної камери та цілика; в цілику Б2 пройдена бурова виробка для вибурювання свердловин в стелину Б1 та показана частина свердловин, які залишилися після її відбійки. Реалізація способу розробки та його технологічна суть полягає в наступному. Поверх поділяють на блоки, кожен з яких складається з компенсаційної камери 1, стелини камери 2, міжкамерного цілика 3. В блоці, який підлягає підробці в першу чергу Б1 оформлюють днища 4 для камери а також цілика 3 та проводять бурові виробки 6 та бурові виробки 7 для буріння свердловин в стелину 2. В блоці, який підлягає відробці в другу чергу Б2 проводять бурову виробку 7 одночасно з такою ж виробкою в Б1. Відробляють камеру 1 та вибурюють свердловини 6 і 7 в обох блоках Б1 та Б2. Свердловини 7 заряджають вибуховою речовиною тільки ті частини, які знаходяться в межах стелини 2. Підриванням свердловин 6 та частини свердловин 7 обвалюють стелину 2 та цілик 3 та виконують загальний випуск руди під налягаючими породами через днища 4. 1 UA 106512 U 5 Реалізація такого способу відробки рудних родовищ забезпечує підвищення безпеки та санітарно гігієнічних умов праці гірничих працівників по випуску та відвантаженню руди, якісне дроблення рудного масиву стелини та зниження об'єму виходу негабаритних кусків руди, в результаті чого збільшується продуктивність випуску та доставки руди, знижуються втрати та засмічення руди. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб розробки рудних родовищ, що включає розробку блоками з поверховим примусовим обваленням руди та вміщуючих порід з компенсаційними камерами в блоках, при якому оформлюють днища для випуску відбитої руди з компенсаційної камери та з граничного з нею цілика блока, вибурюють свердловини для відбійки руди камери, цілика та стелини камери, відбивають та випускають руду з камери, потім відбивають рудний масив цілика та стелини та випускають відбиту руду через обидва днища камери та цілика, який відрізняється тим, що в ціликах двох сумісних блоків: першого, який відбивається, та другого - який підлягає підробці, на рівні покрівлі компенсаційної камери першого блока, проводять бурові виробки одночасно: як в цілику першого блока, так і в цілику другого блока, і з них вибурюють підривні свердловини в масив стелини на зустріч одна одній на глибину з кожної сторони, рівну 0,5 ширини стелини. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюA method of development of ore deposits
Автори англійськоюNastoburko Leonid Grigorovych, Plotnikov Volodymyr Fedorovych, Zhevelev Sergiy Kirilovych, Pilinskiy Valentin Georgiovych, Butenko Roman Igorovych, Krivenko Iurii Iuriovych
Назва патенту російськоюСпособ разработки рудных месторождений
Автори російськоюНастобурко Леонид Григорьевич, Плотников Владимир Федорович, Жевелев Сергей Кириллович, Пилинский Валентин Георгиевич, Бутенко Роман Игоревич, Кривенко Юрий Юрьевич
МПК / Мітки
МПК: E21C 41/00
Мітки: рудних, розробки, родовищ, спосіб
