Закупорювальний пристрій з індикацією першого відкривання

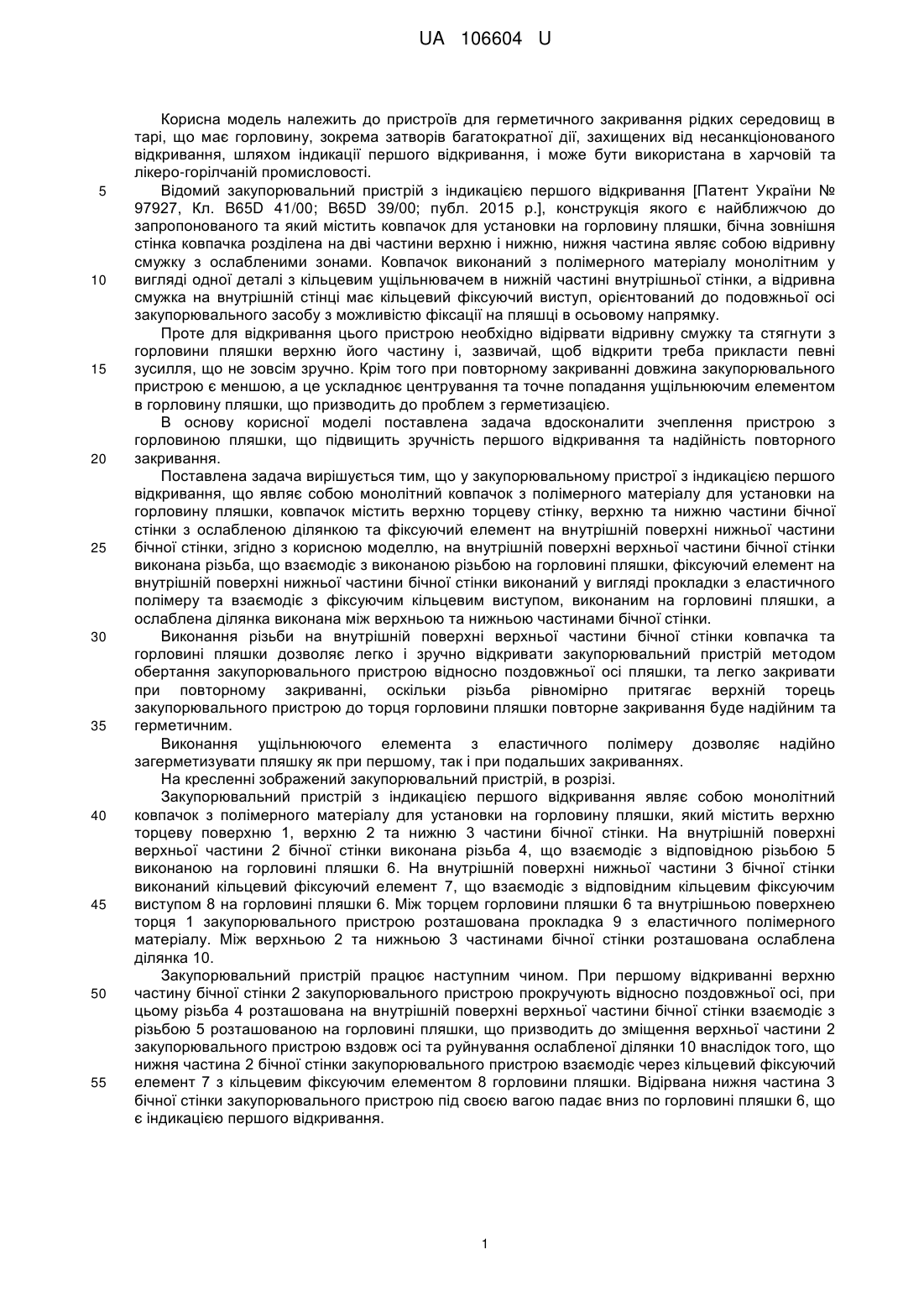

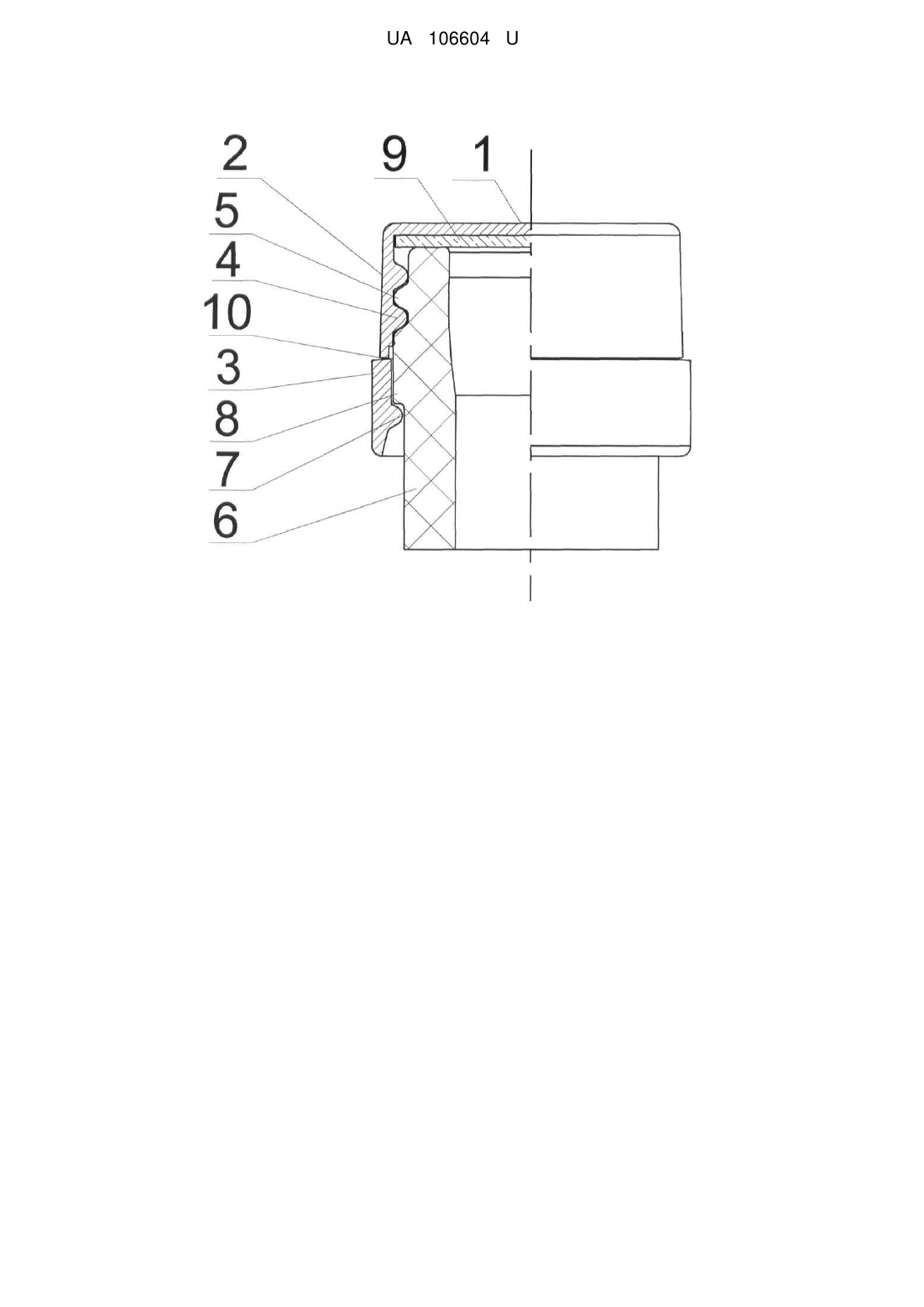

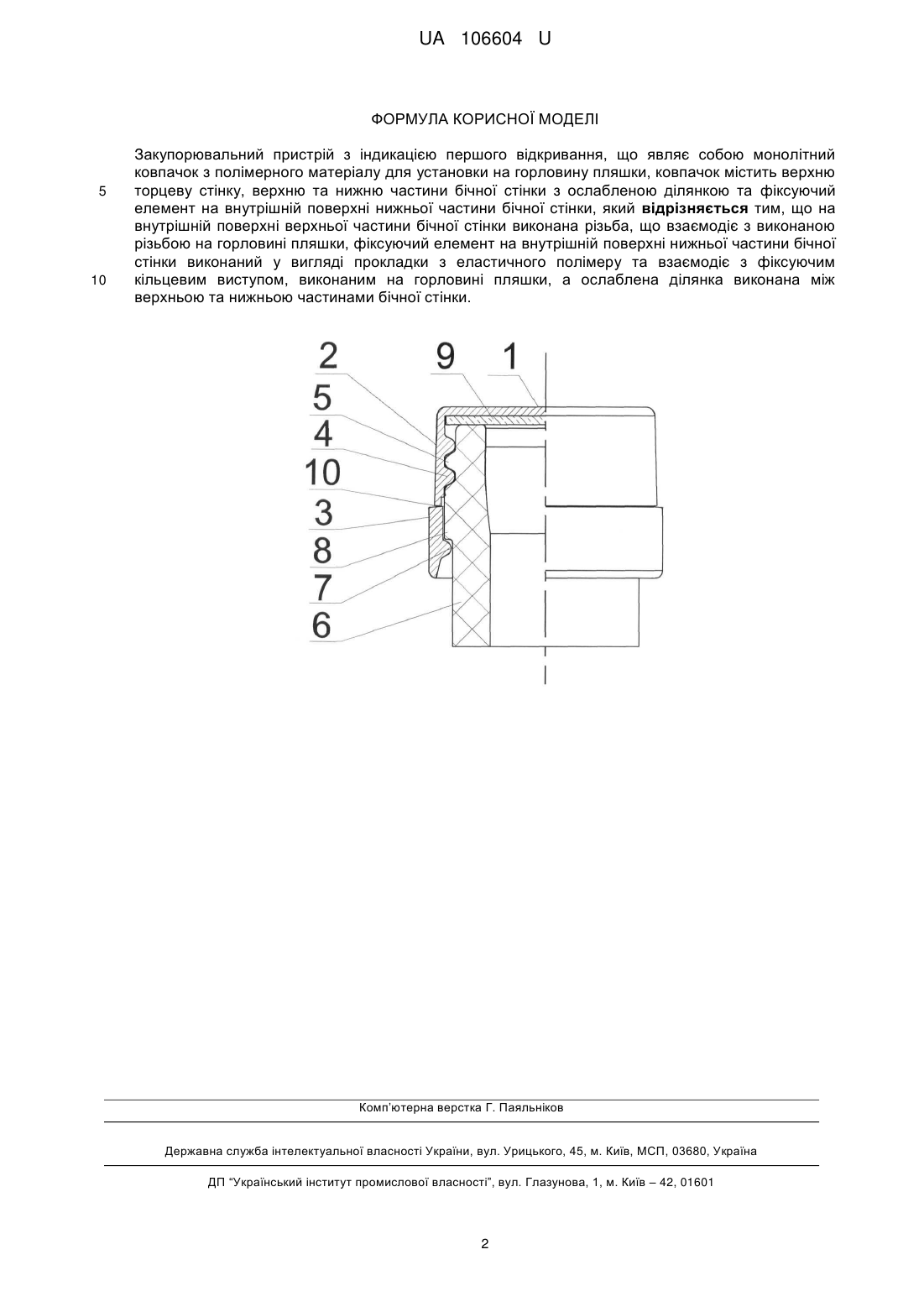

Реферат: Закупорювальний пристрій з індикацією першого відкривання являє собою монолітний ковпачок з полімерного матеріалу для установки на горловину пляшки, ковпачок містить верхню торцеву стінку, верхню та нижню частини бічної стінки з ослабленою ділянкою та фіксуючий елемент на внутрішній поверхні нижньої частини бічної стінки. На внутрішній поверхні верхньої частини бічної стінки виконана різьба, що взаємодіє з виконаною різьбою на горловині пляшки. Фіксуючий елемент на внутрішній поверхні нижньої частини бічної стінки виконаний у вигляді прокладки з еластичного полімеру та взаємодіє з фіксуючим кільцевим виступом, виконаним на горловині пляшки, а ослаблена ділянка виконана між верхньою та нижньою частинами бічної стінки. UA 106604 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ З ІНДИКАЦІЄЮ ПЕРШОГО ВІДКРИВАННЯ UA 106604 U UA 106604 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для герметичного закривання рідких середовищ в тарі, що має горловину, зокрема затворів багатократної дії, захищених від несанкціонованого відкривання, шляхом індикації першого відкривання, і може бути використана в харчовій та лікеро-горілчаній промисловості. Відомий закупорювальний пристрій з індикацією першого відкривання [Патент України № 97927, Кл. B65D 41/00; B65D 39/00; публ. 2015 р.], конструкція якого є найближчою до запропонованого та який містить ковпачок для установки на горловину пляшки, бічна зовнішня стінка ковпачка розділена на дві частини верхню і нижню, нижня частина являє собою відривну смужку з ослабленими зонами. Ковпачок виконаний з полімерного матеріалу монолітним у вигляді одної деталі з кільцевим ущільнювачем в нижній частині внутрішньої стінки, а відривна смужка на внутрішній стінці має кільцевий фіксуючий виступ, орієнтований до подовжньої осі закупорювального засобу з можливістю фіксації на пляшці в осьовому напрямку. Проте для відкривання цього пристрою необхідно відірвати відривну смужку та стягнути з горловини пляшки верхню його частину і, зазвичай, щоб відкрити треба прикласти певні зусилля, що не зовсім зручно. Крім того при повторному закриванні довжина закупорювального пристрою є меншою, а це ускладнює центрування та точне попадання ущільнюючим елементом в горловину пляшки, що призводить до проблем з герметизацією. В основу корисної моделі поставлена задача вдосконалити зчеплення пристрою з горловиною пляшки, що підвищить зручність першого відкривання та надійність повторного закривання. Поставлена задача вирішується тим, що у закупорювальному пристрої з індикацією першого відкривання, що являє собою монолітний ковпачок з полімерного матеріалу для установки на горловину пляшки, ковпачок містить верхню торцеву стінку, верхню та нижню частини бічної стінки з ослабленою ділянкою та фіксуючий елемент на внутрішній поверхні нижньої частини бічної стінки, згідно з корисною моделлю, на внутрішній поверхні верхньої частини бічної стінки виконана різьба, що взаємодіє з виконаною різьбою на горловині пляшки, фіксуючий елемент на внутрішній поверхні нижньої частини бічної стінки виконаний у вигляді прокладки з еластичного полімеру та взаємодіє з фіксуючим кільцевим виступом, виконаним на горловині пляшки, а ослаблена ділянка виконана між верхньою та нижньою частинами бічної стінки. Виконання різьби на внутрішній поверхні верхньої частини бічної стінки ковпачка та горловині пляшки дозволяє легко і зручно відкривати закупорювальний пристрій методом обертання закупорювального пристрою відносно поздовжньої осі пляшки, та легко закривати при повторному закриванні, оскільки різьба рівномірно притягає верхній торець закупорювального пристрою до торця горловини пляшки повторне закривання буде надійним та герметичним. Виконання ущільнюючого елемента з еластичного полімеру дозволяє надійно загерметизувати пляшку як при першому, так і при подальших закриваннях. На кресленні зображений закупорювальний пристрій, в розрізі. Закупорювальний пристрій з індикацією першого відкривання являє собою монолітний ковпачок з полімерного матеріалу для установки на горловину пляшки, який містить верхню торцеву поверхню 1, верхню 2 та нижню 3 частини бічної стінки. На внутрішній поверхні верхньої частини 2 бічної стінки виконана різьба 4, що взаємодіє з відповідною різьбою 5 виконаною на горловині пляшки 6. На внутрішній поверхні нижньої частини 3 бічної стінки виконаний кільцевий фіксуючий елемент 7, що взаємодіє з відповідним кільцевим фіксуючим виступом 8 на горловині пляшки 6. Між торцем горловини пляшки 6 та внутрішньою поверхнею торця 1 закупорювального пристрою розташована прокладка 9 з еластичного полімерного матеріалу. Між верхньою 2 та нижньою 3 частинами бічної стінки розташована ослаблена ділянка 10. Закупорювальний пристрій працює наступним чином. При першому відкриванні верхню частину бічної стінки 2 закупорювального пристрою прокручують відносно поздовжньої осі, при цьому різьба 4 розташована на внутрішній поверхні верхньої частини бічної стінки взаємодіє з різьбою 5 розташованою на горловині пляшки, що призводить до зміщення верхньої частини 2 закупорювального пристрою вздовж осі та руйнування ослабленої ділянки 10 внаслідок того, що нижня частина 2 бічної стінки закупорювального пристрою взаємодіє через кільцевий фіксуючий елемент 7 з кільцевим фіксуючим елементом 8 горловини пляшки. Відірвана нижня частина 3 бічної стінки закупорювального пристрою під своєю вагою падає вниз по горловині пляшки 6, що є індикацією першого відкривання. 1 UA 106604 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Закупорювальний пристрій з індикацією першого відкривання, що являє собою монолітний ковпачок з полімерного матеріалу для установки на горловину пляшки, ковпачок містить верхню торцеву стінку, верхню та нижню частини бічної стінки з ослабленою ділянкою та фіксуючий елемент на внутрішній поверхні нижньої частини бічної стінки, який відрізняється тим, що на внутрішній поверхні верхньої частини бічної стінки виконана різьба, що взаємодіє з виконаною різьбою на горловині пляшки, фіксуючий елемент на внутрішній поверхні нижньої частини бічної стінки виконаний у вигляді прокладки з еластичного полімеру та взаємодіє з фіксуючим кільцевим виступом, виконаним на горловині пляшки, а ослаблена ділянка виконана між верхньою та нижньою частинами бічної стінки. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
