Пристрій з отворами для введення лікувальних засобів

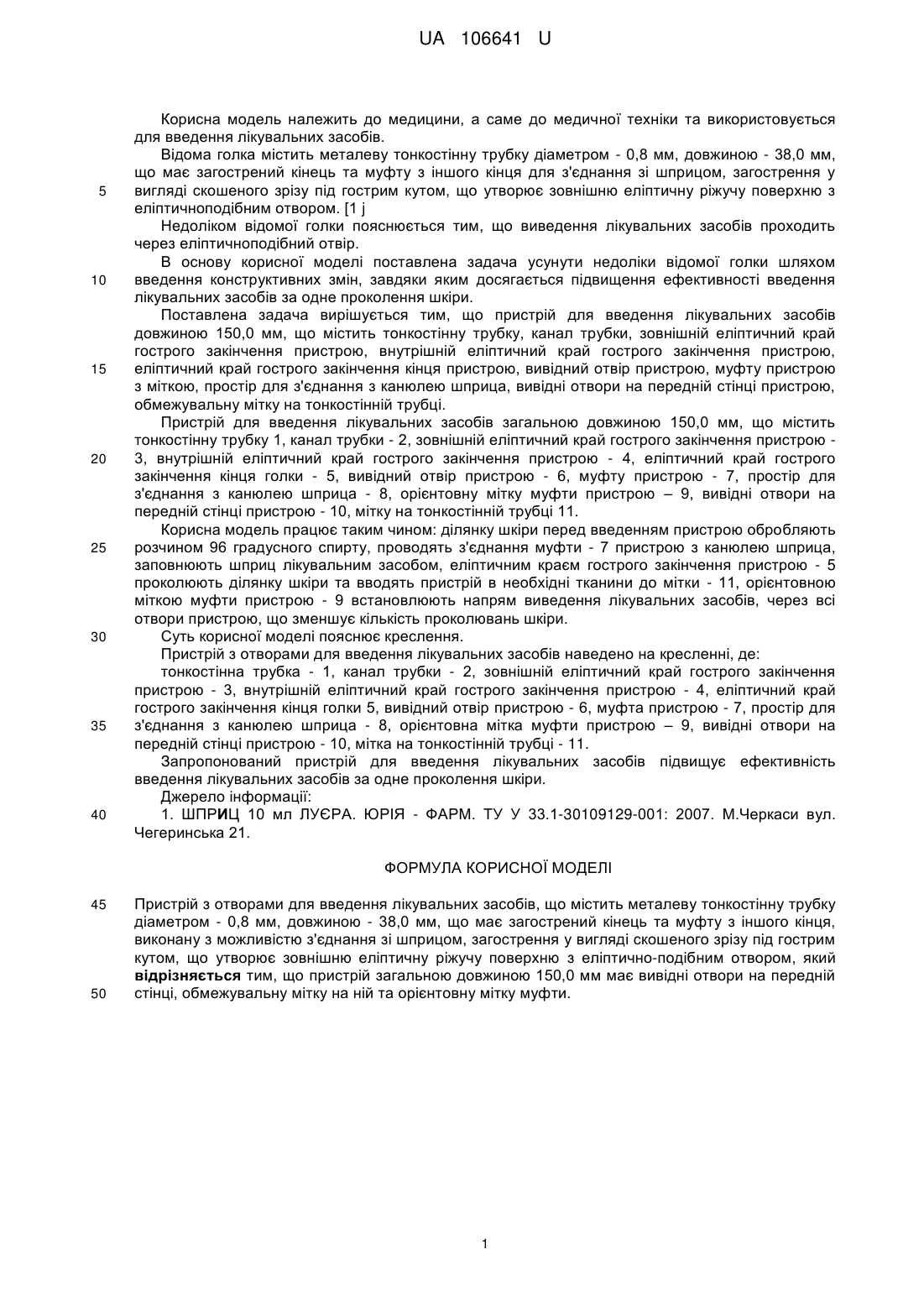

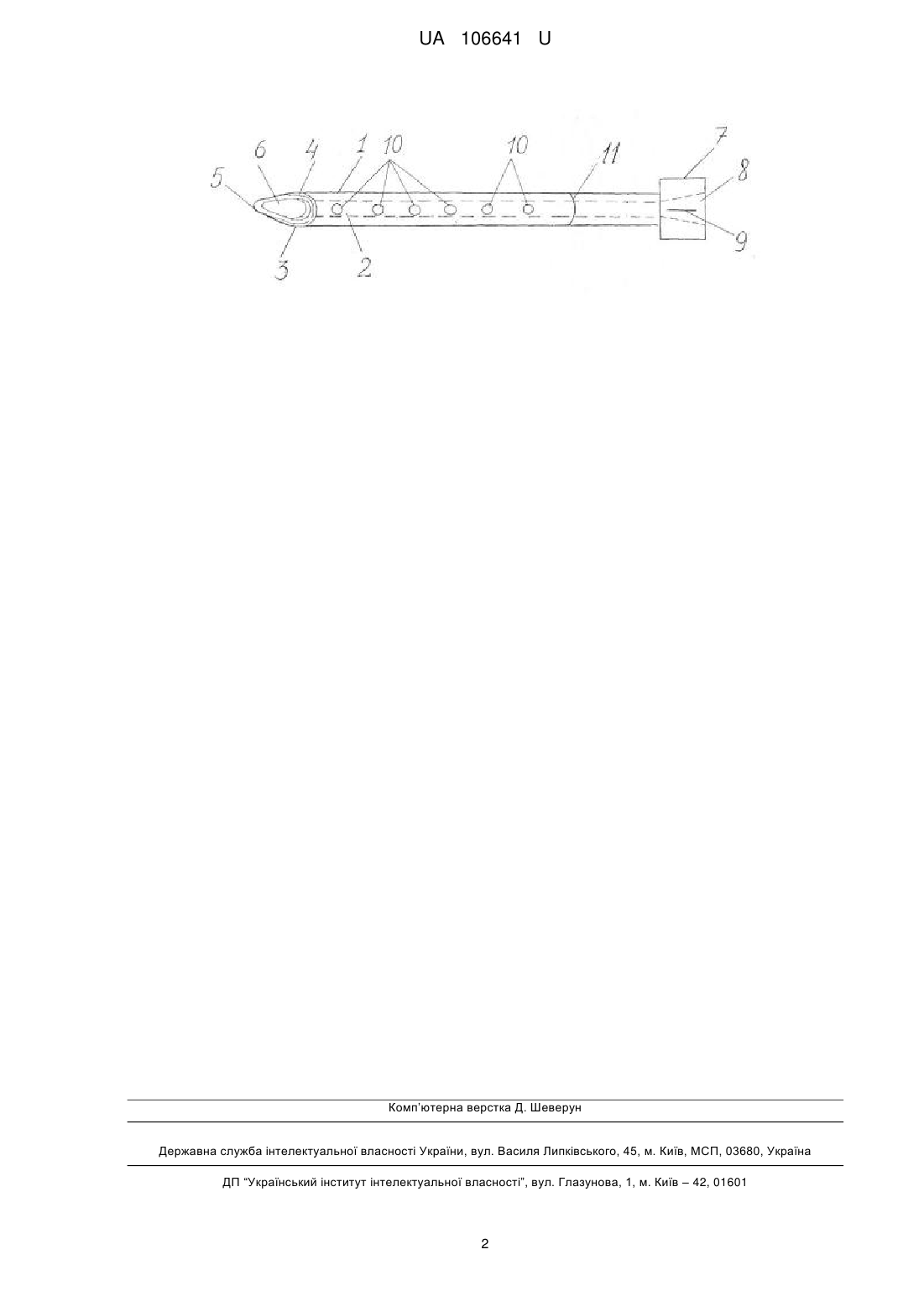

Реферат: Пристрій з отворами для введення лікувальних засобів містить металеву тонкостінну трубку діаметром - 0,8 мм, довжиною - 38,0 мм, що має загострений кінець та муфту з іншого кінця, виконану з можливістю з'єднання зі шприцом, загострення у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптично-подібним отвором. Пристрій загальною довжиною 150,0 мм має вивідні отвори на передній стінці, обмежувальну мітку на ній та орієнтовну мітку муфти. UA 106641 U (12) UA 106641 U UA 106641 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, а саме до медичної техніки та використовується для введення лікувальних засобів. Відома голка містить металеву тонкостінну трубку діаметром - 0,8 мм, довжиною - 38,0 мм, що має загострений кінець та муфту з іншого кінця для з'єднання зі шприцом, загострення у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичноподібним отвором. [1 j Недоліком відомої голки пояснюється тим, що виведення лікувальних засобів проходить через еліптичноподібний отвір. В основу корисної моделі поставлена задача усунути недоліки відомої голки шляхом введення конструктивних змін, завдяки яким досягається підвищення ефективності введення лікувальних засобів за одне проколення шкіри. Поставлена задача вирішується тим, що пристрій для введення лікувальних засобів довжиною 150,0 мм, що містить тонкостінну трубку, канал трубки, зовнішній еліптичний край гострого закінчення пристрою, внутрішній еліптичний край гострого закінчення пристрою, еліптичний край гострого закінчення кінця пристрою, вивідний отвір пристрою, муфту пристрою з міткою, простір для з'єднання з канюлею шприца, вивідні отвори на передній стінці пристрою, обмежувальну мітку на тонкостінній трубці. Пристрій для введення лікувальних засобів загальною довжиною 150,0 мм, що містить тонкостінну трубку 1, канал трубки - 2, зовнішній еліптичний край гострого закінчення пристрою 3, внутрішній еліптичний край гострого закінчення пристрою - 4, еліптичний край гострого закінчення кінця голки - 5, вивідний отвір пристрою - 6, муфту пристрою - 7, простір для з'єднання з канюлею шприца - 8, орієнтовну мітку муфти пристрою – 9, вивідні отвори на передній стінці пристрою - 10, мітку на тонкостінній трубці 11. Корисна модель працює таким чином: ділянку шкіри перед введенням пристрою обробляють розчином 96 градусного спирту, проводять з'єднання муфти - 7 пристрою з канюлею шприца, заповнюють шприц лікувальним засобом, еліптичним краєм гострого закінчення пристрою - 5 проколюють ділянку шкіри та вводять пристрій в необхідні тканини до мітки - 11, орієнтовною міткою муфти пристрою - 9 встановлюють напрям виведення лікувальних засобів, через всі отвори пристрою, що зменшує кількість проколювань шкіри. Суть корисної моделі пояснює креслення. Пристрій з отворами для введення лікувальних засобів наведено на кресленні, де: тонкостінна трубка - 1, канал трубки - 2, зовнішній еліптичний край гострого закінчення пристрою - 3, внутрішній еліптичний край гострого закінчення пристрою - 4, еліптичний край гострого закінчення кінця голки 5, вивідний отвір пристрою - 6, муфта пристрою - 7, простір для з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою – 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11. Запропонований пристрій для введення лікувальних засобів підвищує ефективність введення лікувальних засобів за одне проколення шкіри. Джерело інформації: 1. ШПРИЦ 10 мл ЛУЄРА. ЮРІЯ - ФАРМ. ТУ У 33.1-30109129-001: 2007. М.Черкаси вул. Чегеринська 21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пристрій з отворами для введення лікувальних засобів, що містить металеву тонкостінну трубку діаметром - 0,8 мм, довжиною - 38,0 мм, що має загострений кінець та муфту з іншого кінця, виконану з можливістю з'єднання зі шприцом, загострення у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптично-подібним отвором, який відрізняється тим, що пристрій загальною довжиною 150,0 мм має вивідні отвори на передній стінці, обмежувальну мітку на ній та орієнтовну мітку муфти. 1 UA 106641 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
