Спосіб введення лікувальних засобів пристроєм з отворами
Номер патенту: 106640
Опубліковано: 25.04.2016
Автори: Сморщок Ростислав Юрійович, Грубар Юрій Омелянович, Венгер Ігор Касіянович, Сморщок Юрій Сергійович, Грубар Маркіян Юрійович, Дуве Дарія Максимівна, Костів Святослас Ярославович, Коптюх Валерій Васильович
Формула / Реферат
Спосіб введення лікувальних засобів, що здійснюють шляхом проколення необхідної ділянки шкіри та підшкірного введення лікувального засобу, який відрізняється тим, що проколення здійснюють пристроєм з отворами, приєднаним до шприца, при цьому пристрій після проколення шкіри налаштовують паралельно епідермальному шару шкіри.
Текст

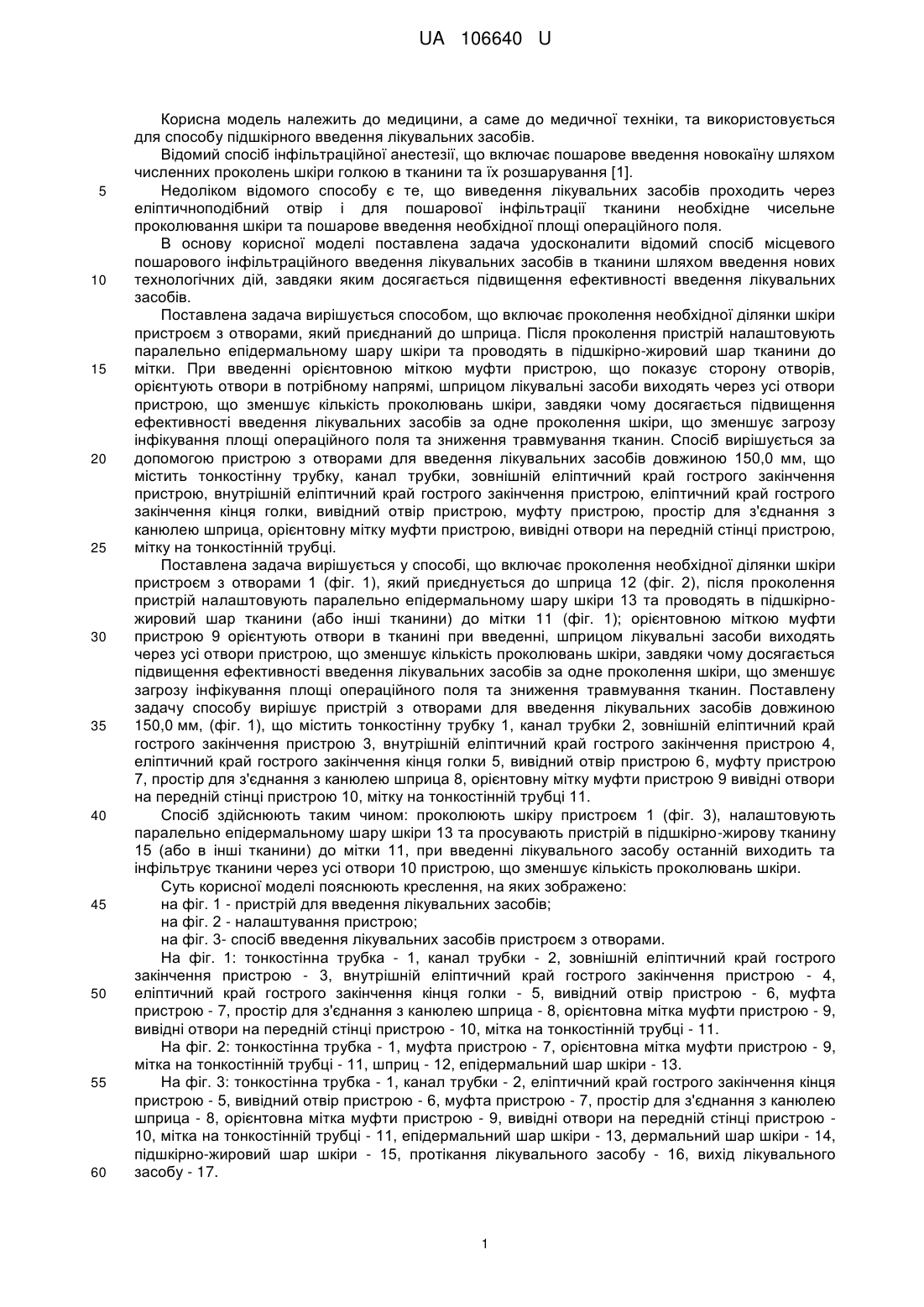

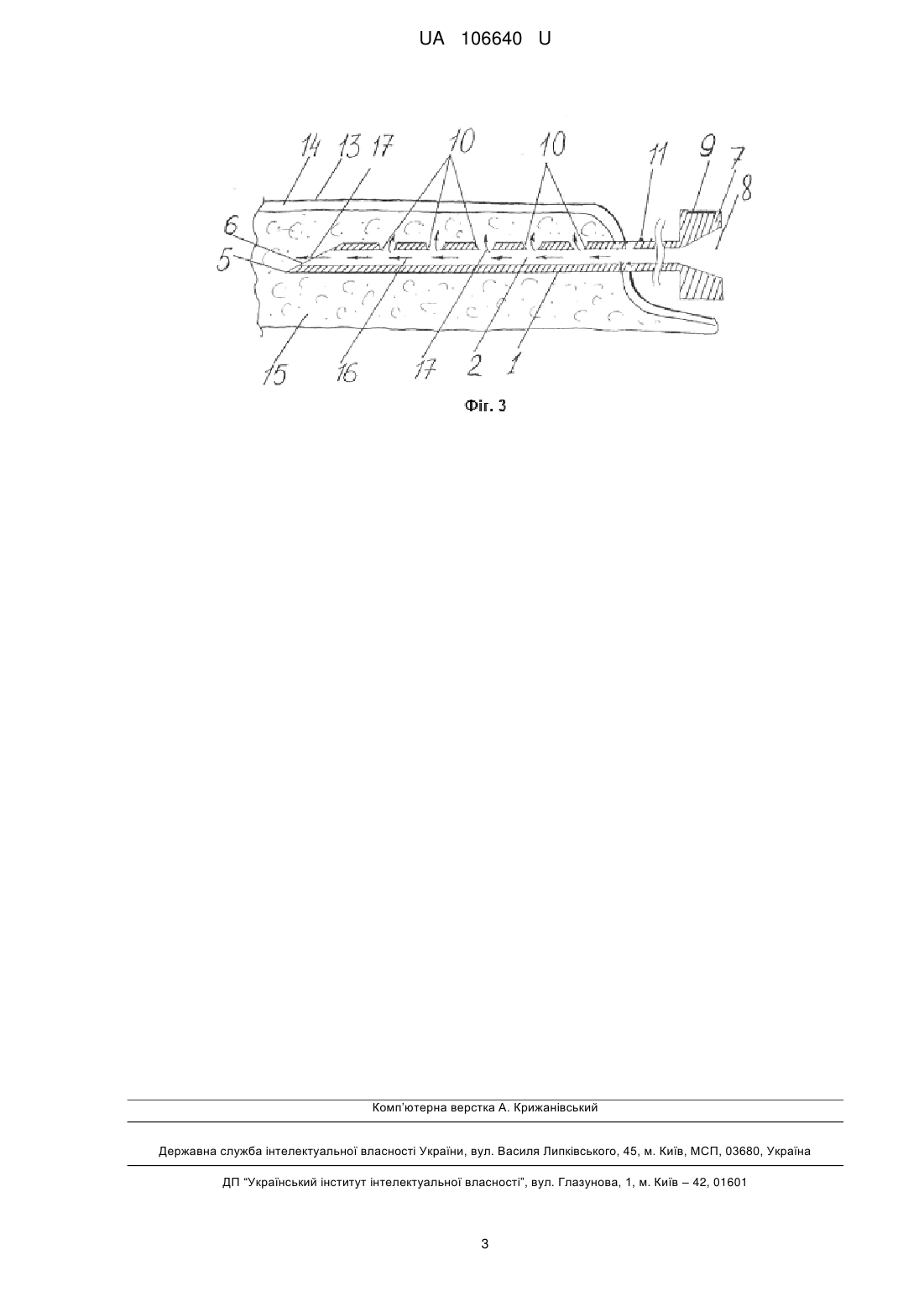

Реферат: Спосіб введення лікувальних засобів здійснюють шляхом проколення необхідної ділянки шкіри та підшкірного введення лікувального засобу. Проколення здійснюють пристроєм з отворами, приєднаним до шприца. При цьому пристрій після проколення шкіри налаштовують паралельно епідермальному шару шкіри. UA 106640 U (12) UA 106640 U UA 106640 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для способу підшкірного введення лікувальних засобів. Відомий спосіб інфільтраційної анестезії, що включає пошарове введення новокаїну шляхом численних проколень шкіри голкою в тканини та їх розшарування [1]. Недоліком відомого способу є те, що виведення лікувальних засобів проходить через еліптичноподібний отвір і для пошарової інфільтрації тканини необхідне чисельне проколювання шкіри та пошарове введення необхідної площі операційного поля. В основу корисної моделі поставлена задача удосконалити відомий спосіб місцевого пошарового інфільтраційного введення лікувальних засобів в тканини шляхом введення нових технологічних дій, завдяки яким досягається підвищення ефективності введення лікувальних засобів. Поставлена задача вирішується способом, що включає проколення необхідної ділянки шкіри пристроєм з отворами, який приєднаний до шприца. Після проколення пристрій налаштовують паралельно епідермальному шару шкіри та проводять в підшкірно-жировий шар тканини до мітки. При введенні орієнтовною міткою муфти пристрою, що показує сторону отворів, орієнтують отвори в потрібному напрямі, шприцом лікувальні засоби виходять через усі отвори пристрою, що зменшує кількість проколювань шкіри, завдяки чому досягається підвищення ефективності введення лікувальних засобів за одне проколення шкіри, що зменшує загрозу інфікування площі операційного поля та зниження травмування тканин. Спосіб вирішується за допомогою пристрою з отворами для введення лікувальних засобів довжиною 150,0 мм, що містить тонкостінну трубку, канал трубки, зовнішній еліптичний край гострого закінчення пристрою, внутрішній еліптичний край гострого закінчення пристрою, еліптичний край гострого закінчення кінця голки, вивідний отвір пристрою, муфту пристрою, простір для з'єднання з канюлею шприца, орієнтовну мітку муфти пристрою, вивідні отвори на передній стінці пристрою, мітку на тонкостінній трубці. Поставлена задача вирішується у способі, що включає проколення необхідної ділянки шкіри пристроєм з отворами 1 (фіг. 1), який приєднується до шприца 12 (фіг. 2), після проколення пристрій налаштовують паралельно епідермальному шару шкіри 13 та проводять в підшкірножировий шар тканини (або інші тканини) до мітки 11 (фіг. 1); орієнтовною міткою муфти пристрою 9 орієнтують отвори в тканині при введенні, шприцом лікувальні засоби виходять через усі отвори пристрою, що зменшує кількість проколювань шкіри, завдяки чому досягається підвищення ефективності введення лікувальних засобів за одне проколення шкіри, що зменшує загрозу інфікування площі операційного поля та зниження травмування тканин. Поставлену задачу способу вирішує пристрій з отворами для введення лікувальних засобів довжиною 150,0 мм, (фіг. 1), що містить тонкостінну трубку 1, канал трубки 2, зовнішній еліптичний край гострого закінчення пристрою 3, внутрішній еліптичний край гострого закінчення пристрою 4, еліптичний край гострого закінчення кінця голки 5, вивідний отвір пристрою 6, муфту пристрою 7, простір для з'єднання з канюлею шприца 8, орієнтовну мітку муфти пристрою 9 вивідні отвори на передній стінці пристрою 10, мітку на тонкостінній трубці 11. Спосіб здійснюють таким чином: проколюють шкіру пристроєм 1 (фіг. 3), налаштовують паралельно епідермальному шару шкіри 13 та просувають пристрій в підшкірно-жирову тканину 15 (або в інші тканини) до мітки 11, при введенні лікувального засобу останній виходить та інфільтрує тканини через усі отвори 10 пристрою, що зменшує кількість проколювань шкіри. Суть корисної моделі пояснюють креслення, на яких зображено: на фіг. 1 - пристрій для введення лікувальних засобів; на фіг. 2 - налаштування пристрою; на фіг. 3- спосіб введення лікувальних засобів пристроєм з отворами. На фіг. 1: тонкостінна трубка - 1, канал трубки - 2, зовнішній еліптичний край гострого закінчення пристрою - 3, внутрішній еліптичний край гострого закінчення пристрою - 4, еліптичний край гострого закінчення кінця голки - 5, вивідний отвір пристрою - 6, муфта пристрою - 7, простір для з'єднання з канюлею шприца - 8, орієнтовнамітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, мітка на тонкостінній трубці - 11. На фіг. 2: тонкостінна трубка - 1, муфта пристрою - 7, орієнтовна мітка муфти пристрою - 9, мітка на тонкостінній трубці - 11, шприц - 12, епідермальний шар шкіри - 13. На фіг. 3: тонкостінна трубка - 1, канал трубки - 2, еліптичний край гострого закінчення кінця пристрою - 5, вивідний отвір пристрою - 6, муфта пристрою - 7, простір для з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою 10, мітка на тонкостінній трубці - 11, епідермальний шар шкіри - 13, дермальний шар шкіри - 14, підшкірно-жировий шар шкіри - 15, протікання лікувального засобу - 16, вихід лікувального засобу - 17. 1 UA 106640 U 5 Запропонований спосіб для введення лікувальних засобів досягає підвищення ефективності інфільтрації лікувальних засобів за одне проколення шкіри. Джерело інформації: 1. Ваврик Ж.М. Хірургія. Лекції. - Київ, "Вища школа".- Тернопіль "Укрмедкнига". - 2000 р. - С. 64-65. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб введення лікувальних засобів, що здійснюють шляхом проколення необхідної ділянки шкіри та підшкірного введення лікувального засобу, який відрізняється тим, що проколення здійснюють пристроєм з отворами, приєднаним до шприца, при цьому пристрій після проколення шкіри налаштовують паралельно епідермальному шару шкіри. 2 UA 106640 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for injections using device with openings
Автори англійськоюKoptiukh Valerii Vasylovych, Hrubar Yurii Omelianovych, Venher Ihor Kasiianovych, Kostiv Sviatoslas Yaroslavovych, Hrubar Markiian Yuriiovych, Smorshchok Yurii Serhiiovych, Duve Dariia Maksymivna, Smorshchok Rostyslav Yuriiovych
Назва патенту російськоюСпособ введения лекарственных средств устройством с отверстиями
Автори російськоюКоптюх Валерий Васильевич, Грубар Юрий Емельянович, Венгер Игорь Касьянович, Костив Святослав Ярославович, Грубар Маркиян Юрьевич, Сморщок Юрий Сергеевич, Дуве Дарья Максимовна, Сморщок Ростислав Юрьевич
МПК / Мітки
МПК: A61M 5/00
Мітки: спосіб, введення, засобів, лікувальних, отворами, пристроєм
