Каландр машинний

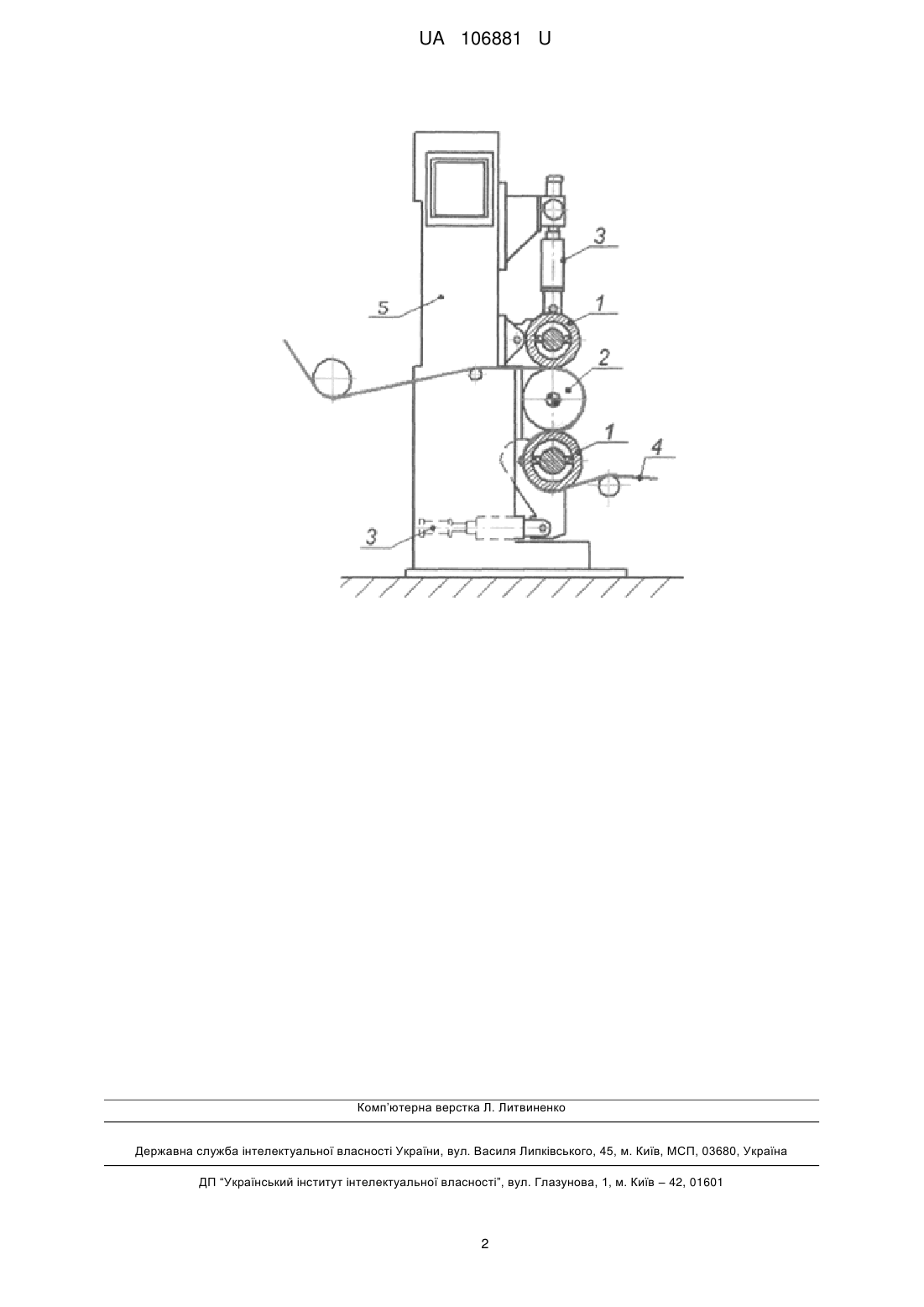

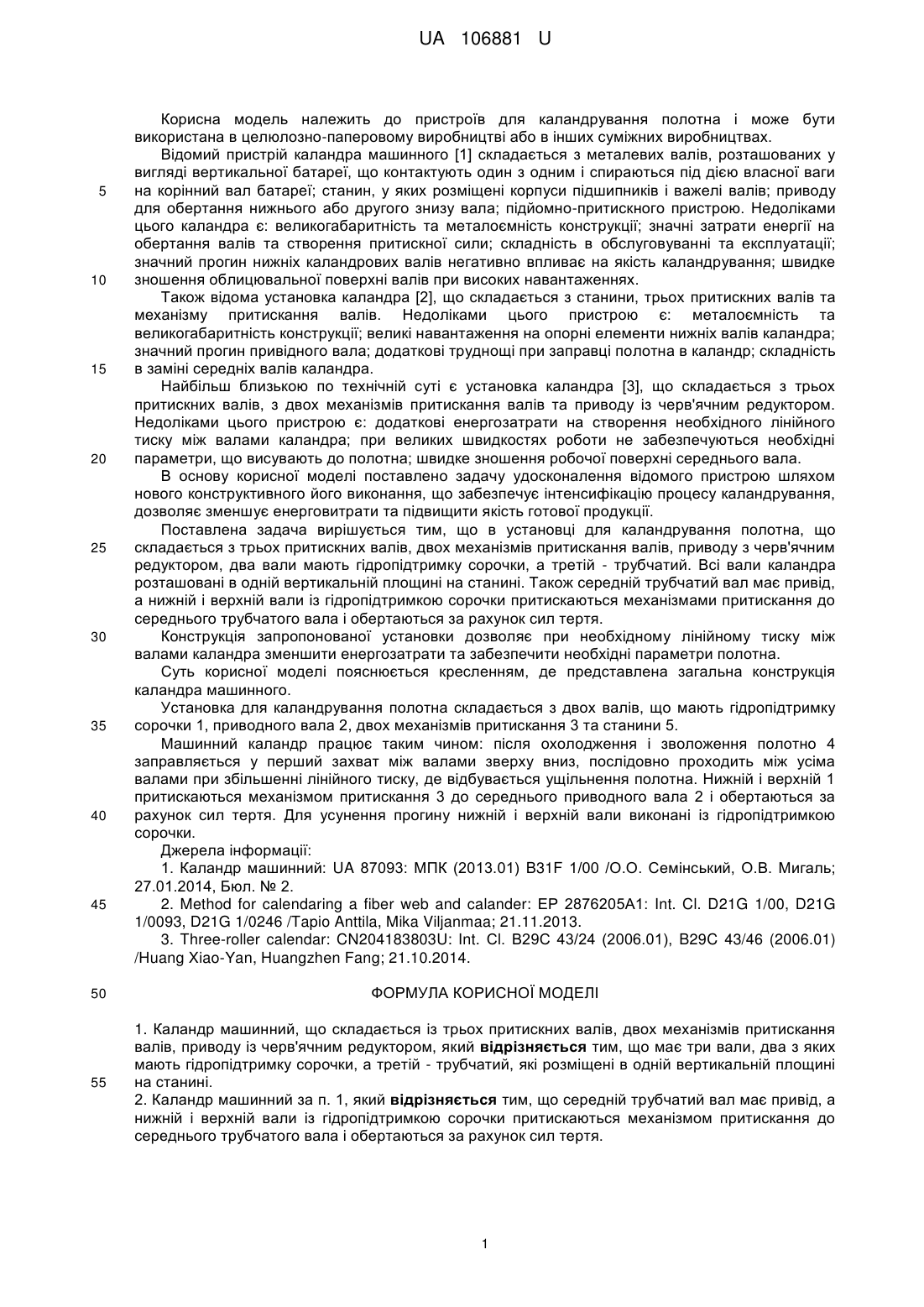

Реферат: Каландр машинний складається із трьох притискних валів, двох механізмів притискання валів, приводу із черв'ячним редуктором, причому має три вали, два з яких мають гідропідтримку сорочки, а третій - трубчатий, які розміщені в одній вертикальній площині на станині. UA 106881 U (54) КАЛАНДР МАШИННИЙ UA 106881 U UA 106881 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристроїв для каландрування полотна і може бути використана в целюлозно-паперовому виробництві або в інших суміжних виробництвах. Відомий пристрій каландра машинного [1] складається з металевих валів, розташованих у вигляді вертикальної батареї, що контактують один з одним і спираються під дією власної ваги на корінний вал батареї; станин, у яких розміщені корпуси підшипників і важелі валів; приводу для обертання нижнього або другого знизу вала; підйомно-притискного пристрою. Недоліками цього каландра є: великогабаритність та металоємність конструкції; значні затрати енергії на обертання валів та створення притискної сили; складність в обслуговуванні та експлуатації; значний прогин нижніх каландрових валів негативно впливає на якість каландрування; швидке зношення облицювальної поверхні валів при високих навантаженнях. Також відома установка каландра [2], що складається з станини, трьох притискних валів та механізму притискання валів. Недоліками цього пристрою є: металоємність та великогабаритність конструкції; великі навантаження на опорні елементи нижніх валів каландра; значний прогин привідного вала; додаткові труднощі при заправці полотна в каландр; складність в заміні середніх валів каландра. Найбільш близькою по технічній суті є установка каландра [3], що складається з трьох притискних валів, з двох механізмів притискання валів та приводу із черв'ячним редуктором. Недоліками цього пристрою є: додаткові енергозатрати на створення необхідного лінійного тиску між валами каландра; при великих швидкостях роботи не забезпечуються необхідні параметри, що висувають до полотна; швидке зношення робочої поверхні середнього вала. В основу корисної моделі поставлено задачу удосконалення відомого пристрою шляхом нового конструктивного його виконання, що забезпечує інтенсифікацію процесу каландрування, дозволяє зменшує енерговитрати та підвищити якість готової продукції. Поставлена задача вирішується тим, що в установці для каландрування полотна, що складається з трьох притискних валів, двох механізмів притискання валів, приводу з черв'ячним редуктором, два вали мають гідропідтримку сорочки, а третій - трубчатий. Всі вали каландра розташовані в одній вертикальній площині на станині. Також середній трубчатий вал має привід, а нижній і верхній вали із гідропідтримкою сорочки притискаються механізмами притискання до середнього трубчатого вала і обертаються за рахунок сил тертя. Конструкція запропонованої установки дозволяє при необхідному лінійному тиску між валами каландра зменшити енергозатрати та забезпечити необхідні параметри полотна. Суть корисної моделі пояснюється кресленням, де представлена загальна конструкція каландра машинного. Установка для каландрування полотна складається з двох валів, що мають гідропідтримку сорочки 1, приводного вала 2, двох механізмів притискання 3 та станини 5. Машинний каландр працює таким чином: після охолодження і зволоження полотно 4 заправляється у перший захват між валами зверху вниз, послідовно проходить між усіма валами при збільшенні лінійного тиску, де відбувається ущільнення полотна. Нижній і верхній 1 притискаються механізмом притискання 3 до середнього приводного вала 2 і обертаються за рахунок сил тертя. Для усунення прогину нижній і верхній вали виконані із гідропідтримкою сорочки. Джерела інформації: 1. Каландр машинний: UA 87093: МПК (2013.01) B31F 1/00 /О.О. Семінський, О.В. Мигаль; 27.01.2014, Бюл. № 2. 2. Method for calendaring a fiber web and calander: ЕР 2876205А1: Int. Cl. D21G 1/00, D21G 1/0093, D21G 1/0246 /Tapio Anttila, Mika Viljanmaa; 21.11.2013. 3. Three-roller calendar: CN204183803U: Int. Сl. В29С 43/24 (2006.01), B29C 43/46 (2006.01) /Huang Xiao-Yan, Huangzhen Fang; 21.10.2014. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Каландр машинний, що складається із трьох притискних валів, двох механізмів притискання валів, приводу із черв'ячним редуктором, який відрізняється тим, що має три вали, два з яких мають гідропідтримку сорочки, а третій - трубчатий, які розміщені в одній вертикальній площині на станині. 2. Каландр машинний за п. 1, який відрізняється тим, що середній трубчатий вал має привід, а нижній і верхній вали із гідропідтримкою сорочки притискаються механізмом притискання до середнього трубчатого вала і обертаються за рахунок сил тертя. 1 UA 106881 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
