Каландр машинний

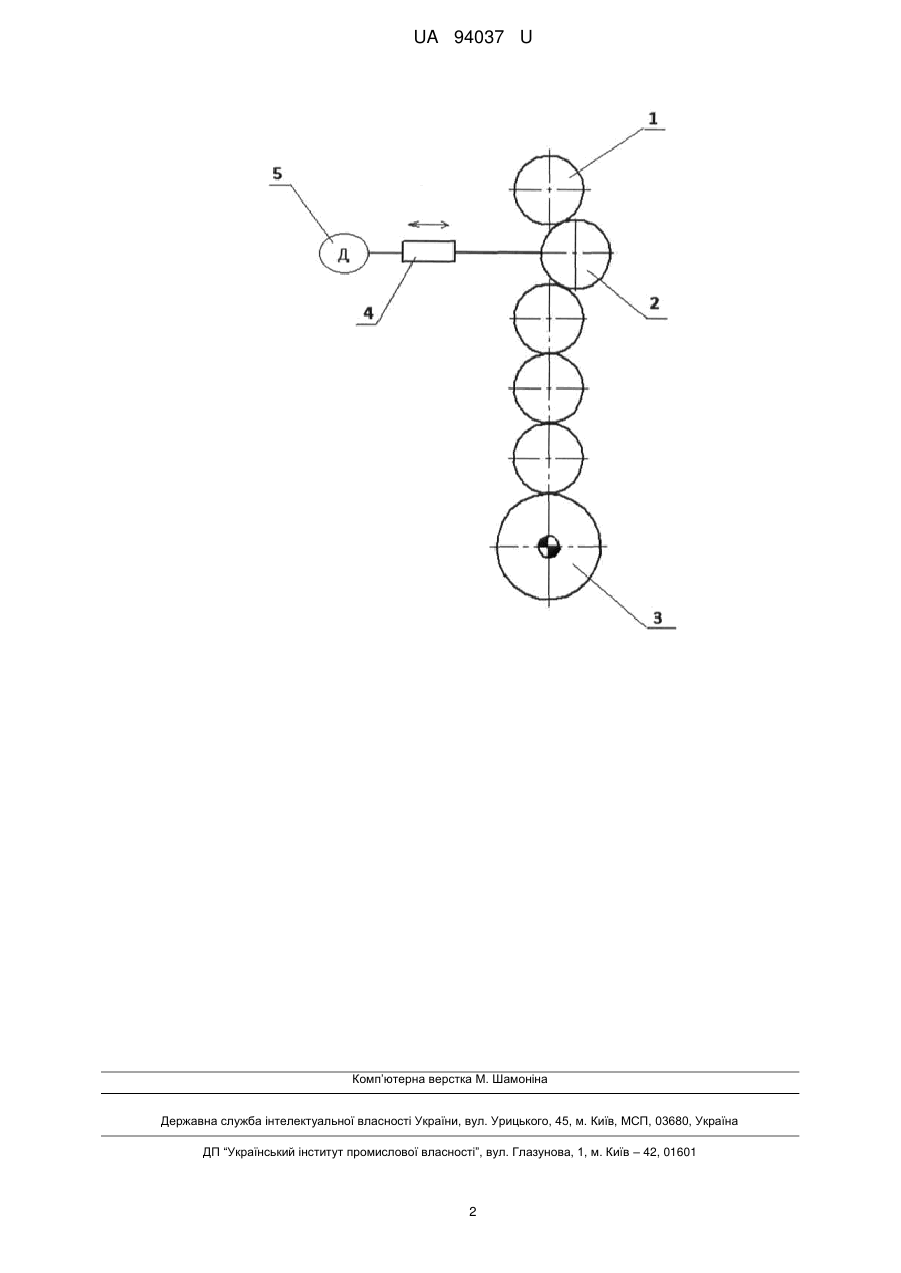

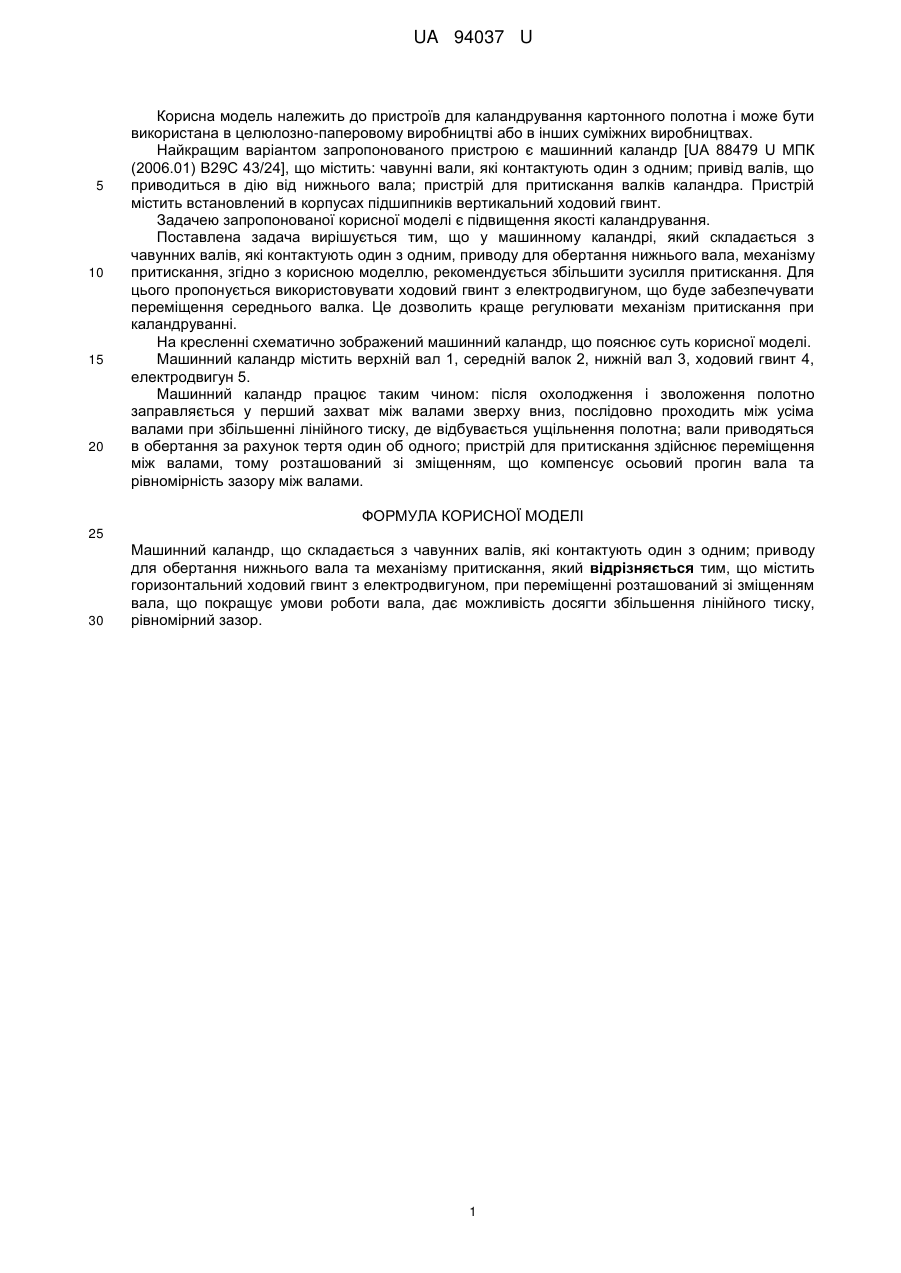

Реферат: Машинний каландр складається з чавунних валів, які контактують один з одним; приводу для обертання нижнього вала та механізму притискання. Каландр містить горизонтальний ходовий гвинт з електродвигуном, який забезпечує зміщення вала. UA 94037 U (54) КАЛАНДР МАШИННИЙ UA 94037 U UA 94037 U 5 10 15 20 Корисна модель належить до пристроїв для каландрування картонного полотна і може бути використана в целюлозно-паперовому виробництві або в інших суміжних виробництвах. Найкращим варіантом запропонованого пристрою є машинний каландр [UA 88479 U МПК (2006.01) В29С 43/24], що містить: чавунні вали, які контактують один з одним; привід валів, що приводиться в дію від нижнього вала; пристрій для притискання валків каландра. Пристрій містить встановлений в корпусах підшипників вертикальний ходовий гвинт. Задачею запропонованої корисної моделі є підвищення якості каландрування. Поставлена задача вирішується тим, що у машинному каландрі, який складається з чавунних валів, які контактують один з одним, приводу для обертання нижнього вала, механізму притискання, згідно з корисною моделлю, рекомендується збільшити зусилля притискання. Для цього пропонується використовувати ходовий гвинт з електродвигуном, що буде забезпечувати переміщення середнього валка. Це дозволить краще регулювати механізм притискання при каландруванні. На кресленні схематично зображений машинний каландр, що пояснює суть корисної моделі. Машинний каландр містить верхній вал 1, середній валок 2, нижній вал 3, ходовий гвинт 4, електродвигун 5. Машинний каландр працює таким чином: після охолодження і зволоження полотно заправляється у перший захват між валами зверху вниз, послідовно проходить між усіма валами при збільшенні лінійного тиску, де відбувається ущільнення полотна; вали приводяться в обертання за рахунок тертя один об одного; пристрій для притискання здійснює переміщення між валами, тому розташований зі зміщенням, що компенсує осьовий прогин вала та рівномірність зазору між валами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Машинний каландр, що складається з чавунних валів, які контактують один з одним; приводу для обертання нижнього вала та механізму притискання, який відрізняється тим, що містить горизонтальний ходовий гвинт з електродвигуном, при переміщенні розташований зі зміщенням вала, що покращує умови роботи вала, дає можливість досягти збільшення лінійного тиску, рівномірний зазор. 1 UA 94037 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
